1 HERRAMIENTAS DE TRABAJO ING. E. FERNANDO CHAMBILLA M.

2 HERRAMIENTAS DE TRABAJO
2.1. CONCEPTO Las herramientas son elementos con características especiales los cuales se emplean para trabajos realizados por los operarios en medición, trazado, sujeción, producción y corte, todo lo cual se emplea en un proceso de producción. Las herramientas especializan a la maquina para el trabajo de partes únicas de un producto en muchos casos las herramientas son especiales y deben diseñarse específicamente para ciertas partes o para la configuración del producto. Cuando se usan con equipos de propósito general las herramientas se diseñan para ser intercambiables. El tipo de herramienta depende del proceso de manufactura.

3 2.2. CLASES 2.2.1. HERRAMIENTAS DE MEDICION
a) De lectura directa.- CINTA MÉTRICA MICRÓMETRO VERNIER Son aquellas en las cuales la magnitud es tomada directamente de la herramienta. Tenemos principalmente el vernier (pie de rey) y el micrómetro (palmer) y también tenemos las cintas métricas (winchas)

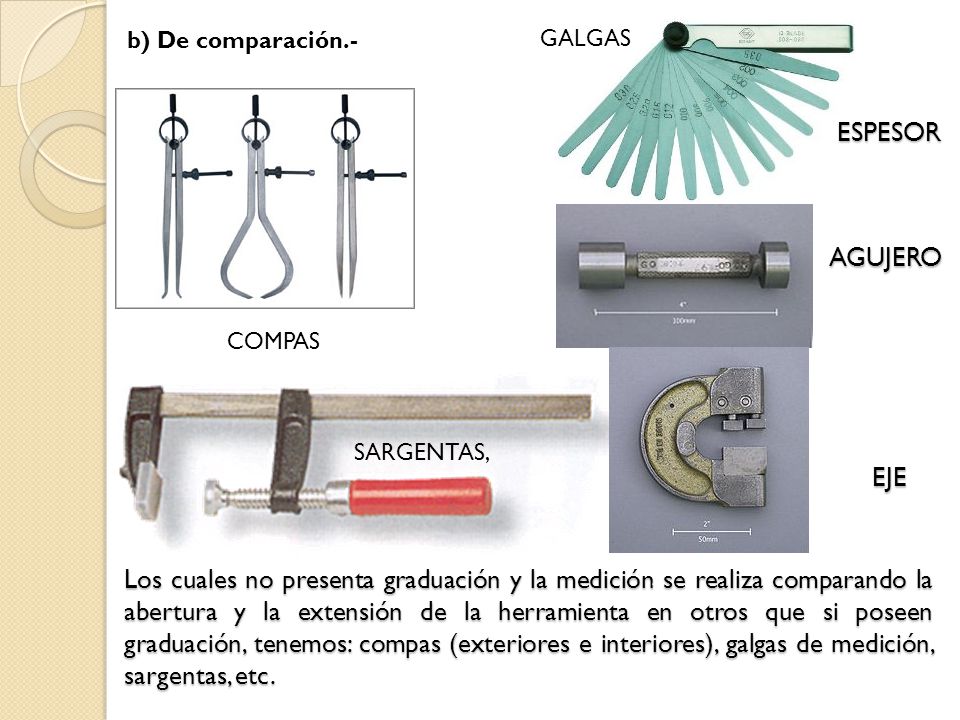

4 b) De comparación.- GALGAS ESPESOR AGUJERO COMPAS SARGENTAS, EJE Los cuales no presenta graduación y la medición se realiza comparando la abertura y la extensión de la herramienta en otros que si poseen graduación, tenemos: compas (exteriores e interiores), galgas de medición, sargentas, etc.

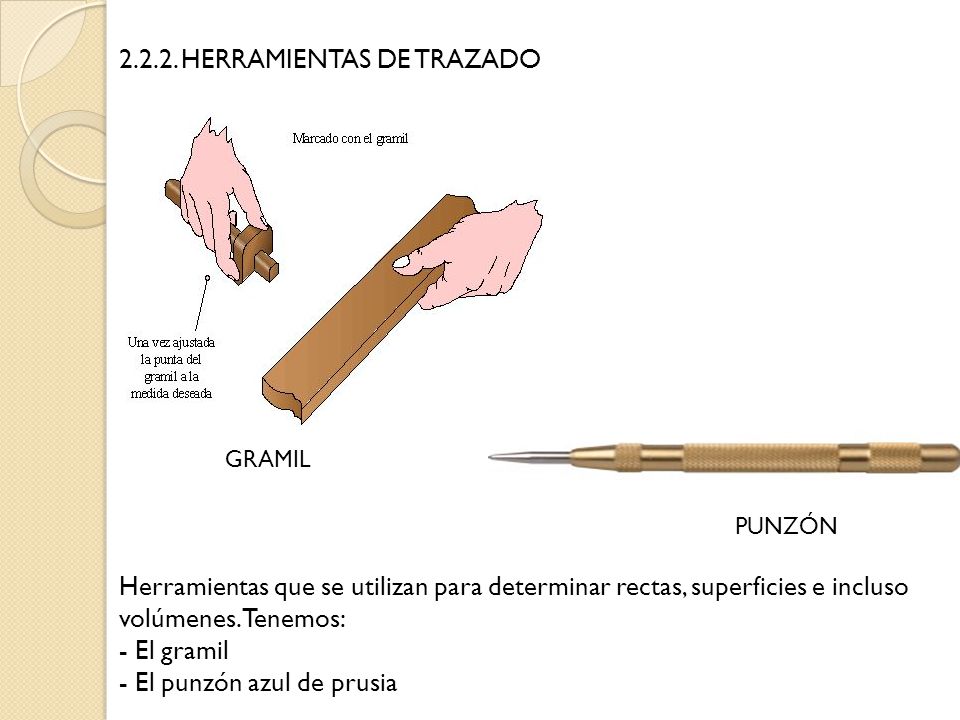

5 2.2.2. HERRAMIENTAS DE TRAZADO
GRAMIL PUNZÓN Herramientas que se utilizan para determinar rectas, superficies e incluso volúmenes. Tenemos: - El gramil - El punzón azul de prusia

6 2.2.3. HERRAMIENTAS DE PRODUCCION
Herramientas Manuales: Tenemos. i) De trabajo

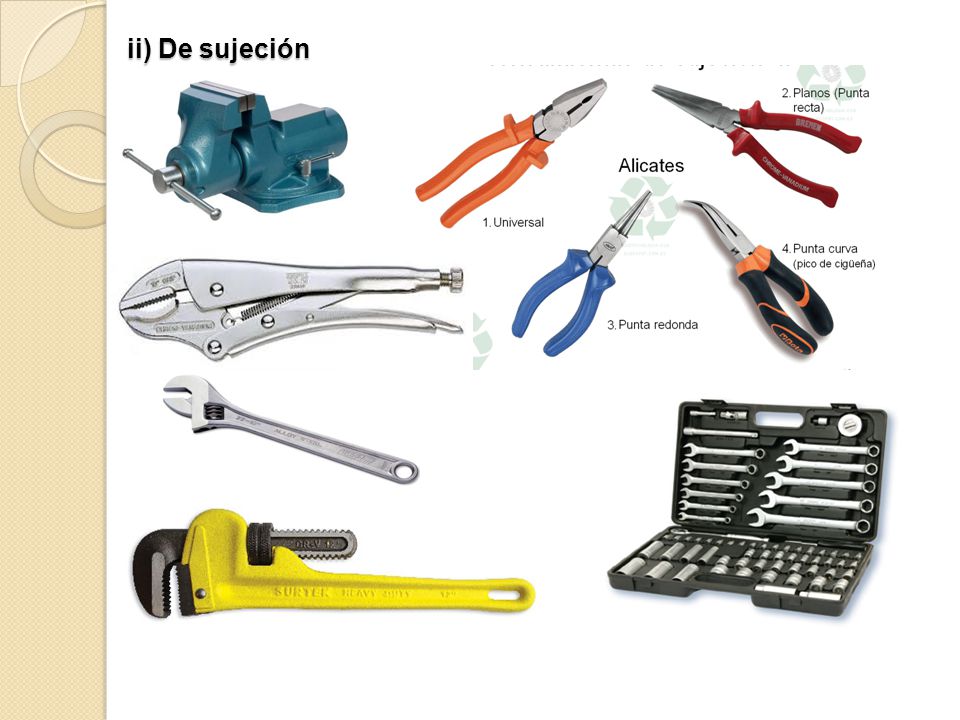

7 ii) De sujeción

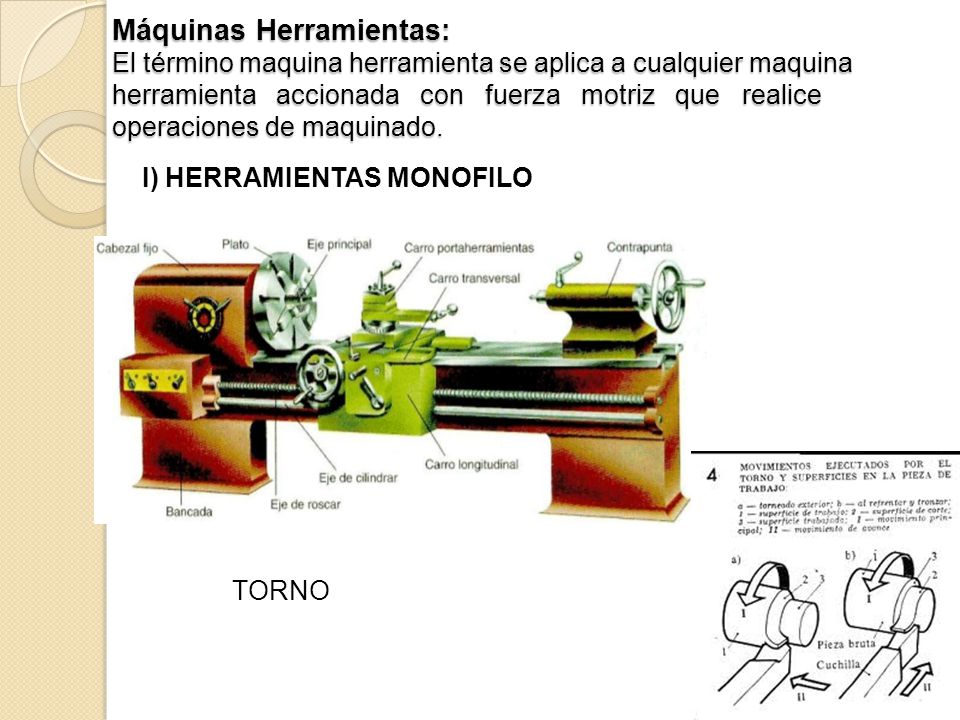

8 Máquinas Herramientas: El término maquina herramienta se aplica a cualquier maquina herramienta accionada con fuerza motriz que realice operaciones de maquinado. I) HERRAMIENTAS MONOFILO TORNO

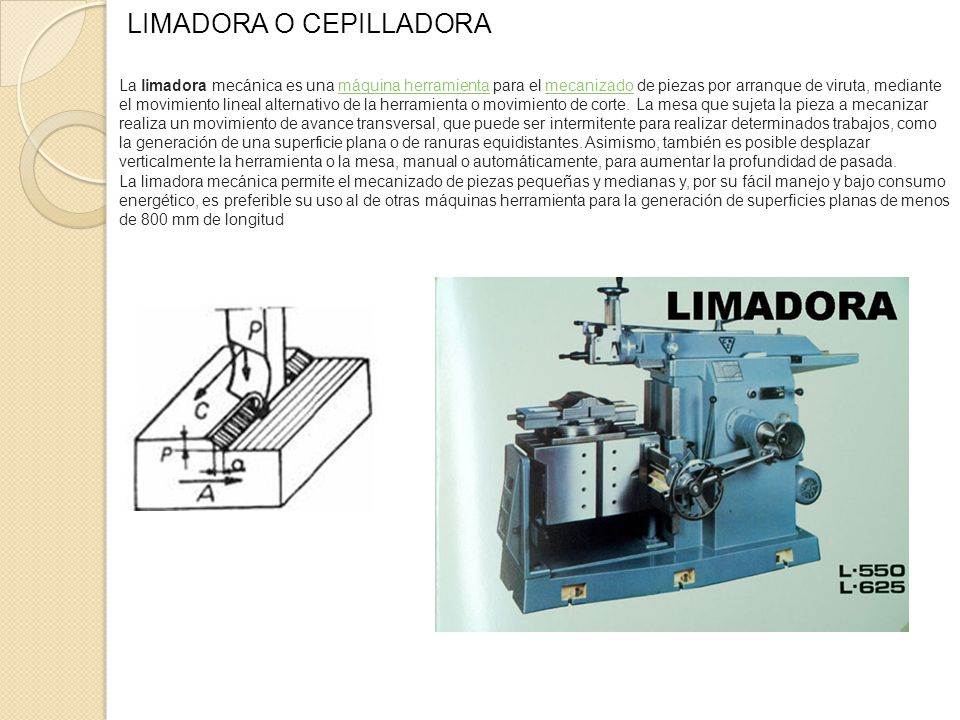

9 LIMADORA O CEPILLADORA
La limadora mecánica es una máquina herramienta para el mecanizado de piezas por arranque de viruta, mediante el movimiento lineal alternativo de la herramienta o movimiento de corte. La mesa que sujeta la pieza a mecanizar realiza un movimiento de avance transversal, que puede ser intermitente para realizar determinados trabajos, como la generación de una superficie plana o de ranuras equidistantes. Asimismo, también es posible desplazar verticalmente la herramienta o la mesa, manual o automáticamente, para aumentar la profundidad de pasada. La limadora mecánica permite el mecanizado de piezas pequeñas y medianas y, por su fácil manejo y bajo consumo energético, es preferible su uso al de otras máquinas herramienta para la generación de superficies planas de menos de 800 mm de longitud

10 II) HERRAMIENTAS MULTIFILO

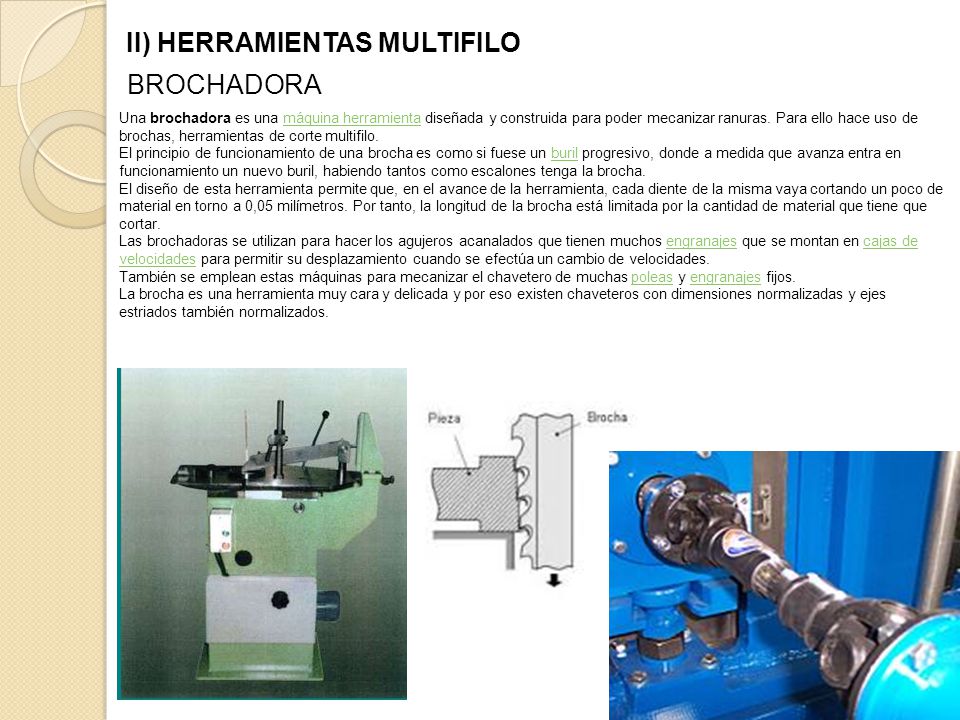

BROCHADORA Una brochadora es una máquina herramienta diseñada y construida para poder mecanizar ranuras. Para ello hace uso de brochas, herramientas de corte multifilo. El principio de funcionamiento de una brocha es como si fuese un buril progresivo, donde a medida que avanza entra en funcionamiento un nuevo buril, habiendo tantos como escalones tenga la brocha. El diseño de esta herramienta permite que, en el avance de la herramienta, cada diente de la misma vaya cortando un poco de material en torno a 0,05 milímetros. Por tanto, la longitud de la brocha está limitada por la cantidad de material que tiene que cortar. Las brochadoras se utilizan para hacer los agujeros acanalados que tienen muchos engranajes que se montan en cajas de velocidades para permitir su desplazamiento cuando se efectúa un cambio de velocidades. También se emplean estas máquinas para mecanizar el chavetero de muchas poleas y engranajes fijos. La brocha es una herramienta muy cara y delicada y por eso existen chaveteros con dimensiones normalizadas y ejes estriados también normalizados.

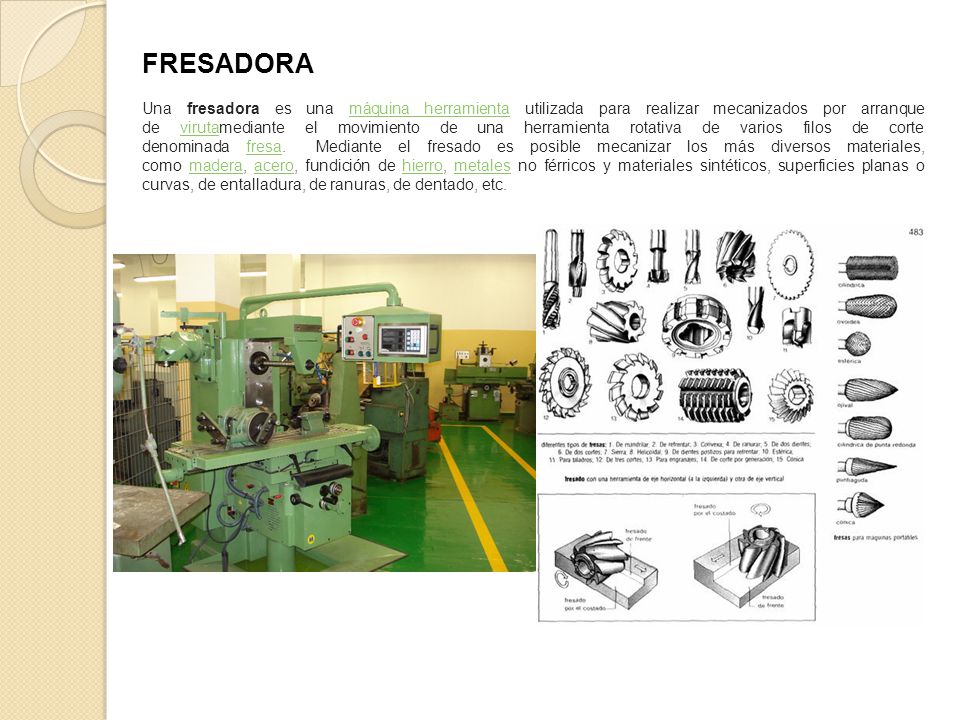

11 FRESADORA Una fresadora es una máquina herramienta utilizada para realizar mecanizados por arranque de virutamediante el movimiento de una herramienta rotativa de varios filos de corte denominada fresa.  Mediante el fresado es posible mecanizar los más diversos materiales, como madera, acero, fundición de hierro, metales no férricos y materiales sintéticos, superficies planas o curvas, de entalladura, de ranuras, de dentado, etc.

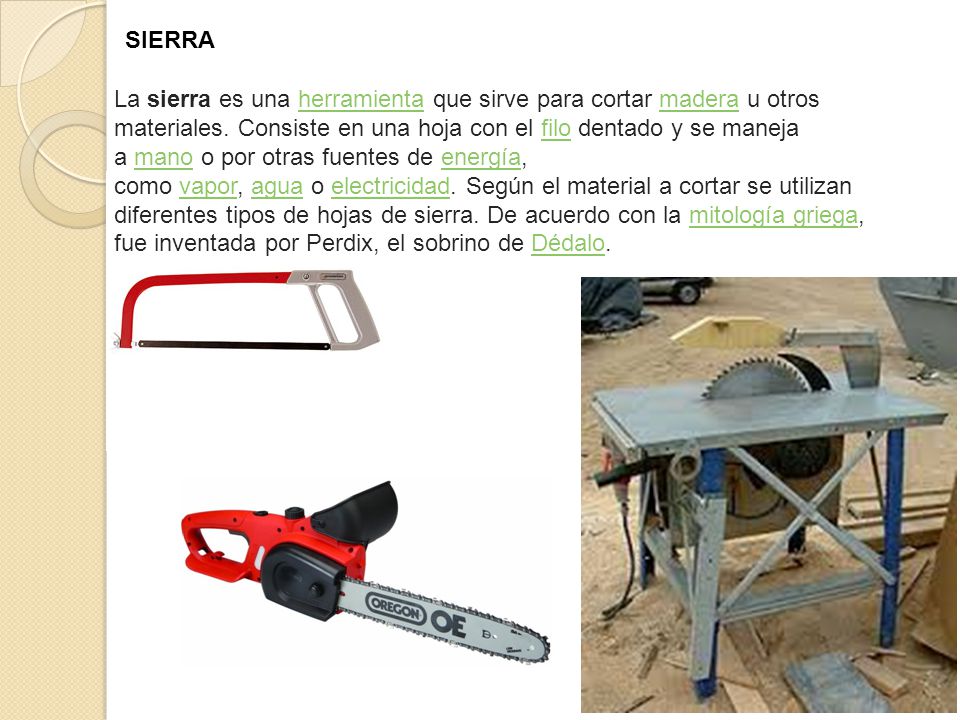

12 SIERRA La sierra es una herramienta que sirve para cortar madera u otros materiales. Consiste en una hoja con el filo dentado y se maneja a mano o por otras fuentes de energía, como vapor, agua o electricidad. Según el material a cortar se utilizan diferentes tipos de hojas de sierra. De acuerdo con la mitología griega, fue inventada por Perdix, el sobrino de Dédalo.

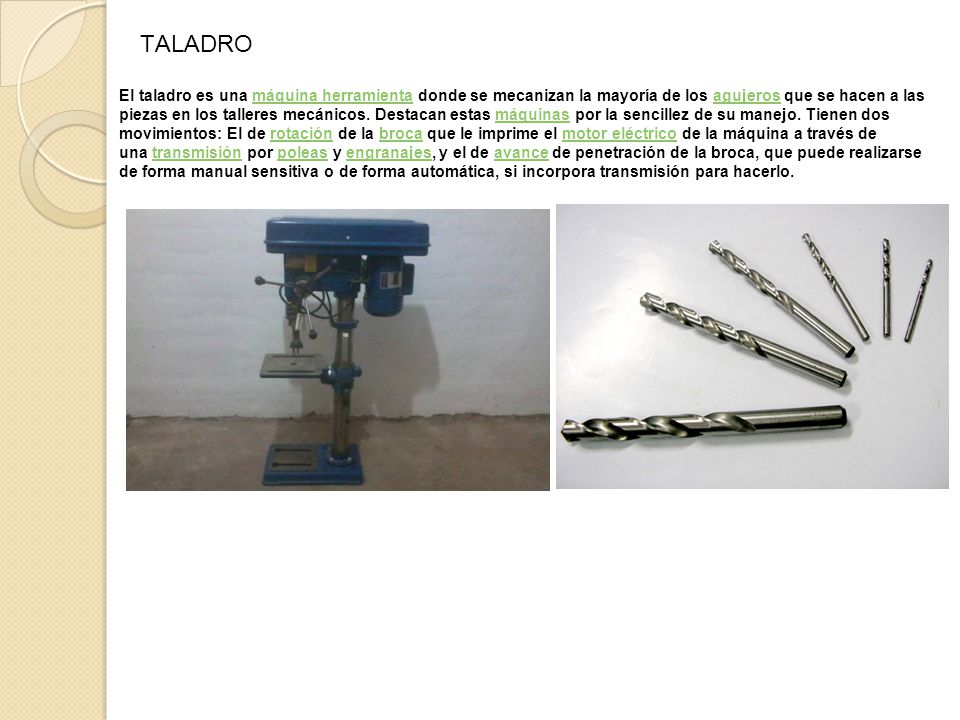

13 TALADRO El taladro es una máquina herramienta donde se mecanizan la mayoría de los agujeros que se hacen a las piezas en los talleres mecánicos. Destacan estas máquinas por la sencillez de su manejo. Tienen dos movimientos: El de rotación de la broca que le imprime el motor eléctrico de la máquina a través de una transmisión por poleas y engranajes, y el de avance de penetración de la broca, que puede realizarse de forma manual sensitiva o de forma automática, si incorpora transmisión para hacerlo.

14

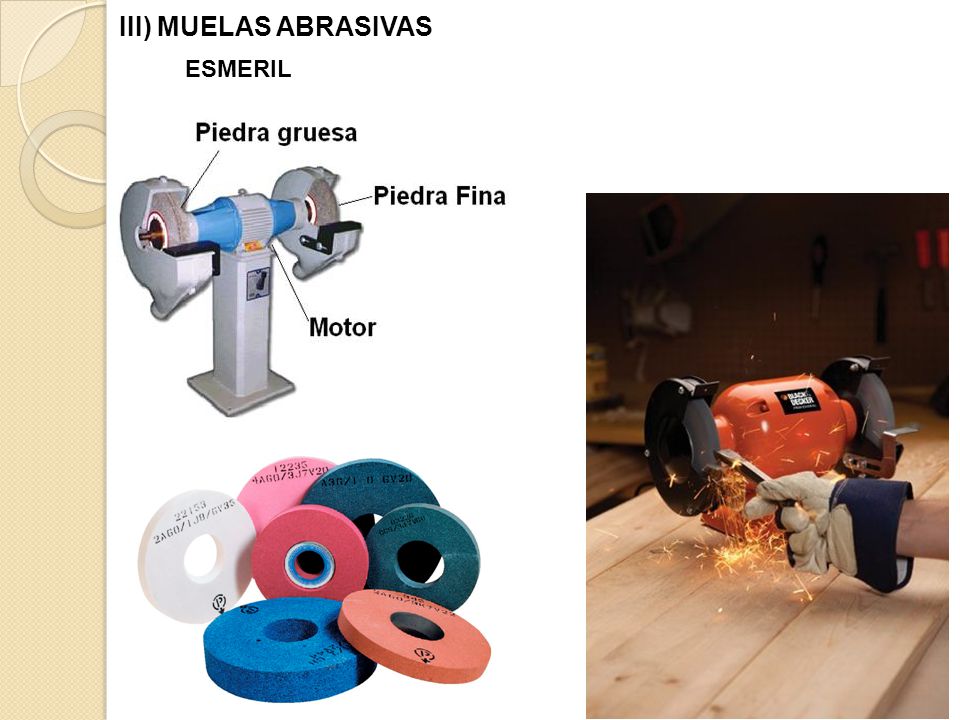

15 III) MUELAS ABRASIVAS ESMERIL

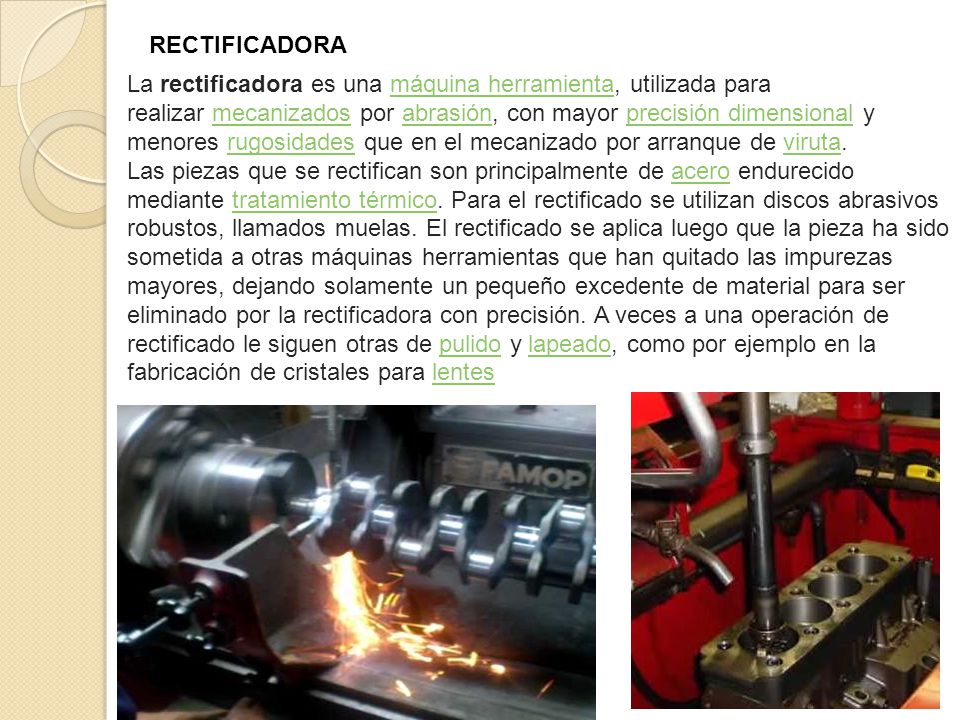

16 RECTIFICADORA La rectificadora es una máquina herramienta, utilizada para realizar mecanizados por abrasión, con mayor precisión dimensional y menores rugosidades que en el mecanizado por arranque de viruta. Las piezas que se rectifican son principalmente de acero endurecido mediante tratamiento térmico. Para el rectificado se utilizan discos abrasivos robustos, llamados muelas. El rectificado se aplica luego que la pieza ha sido sometida a otras máquinas herramientas que han quitado las impurezas mayores, dejando solamente un pequeño excedente de material para ser eliminado por la rectificadora con precisión. A veces a una operación de rectificado le siguen otras de pulido y lapeado, como por ejemplo en la fabricación de cristales para lentes

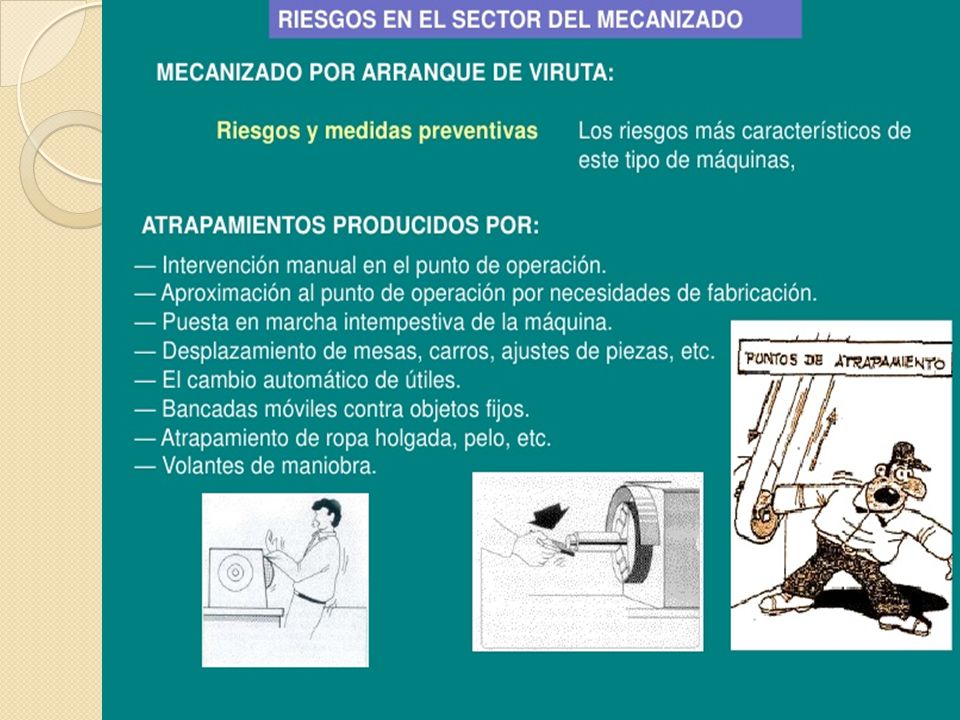

17

18

19

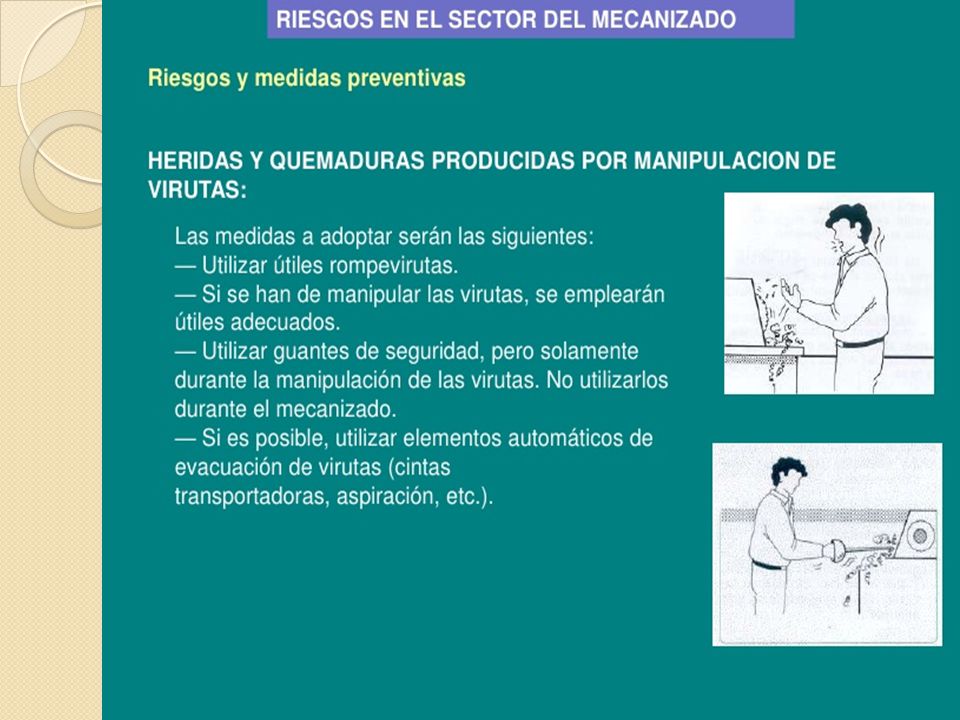

20

21

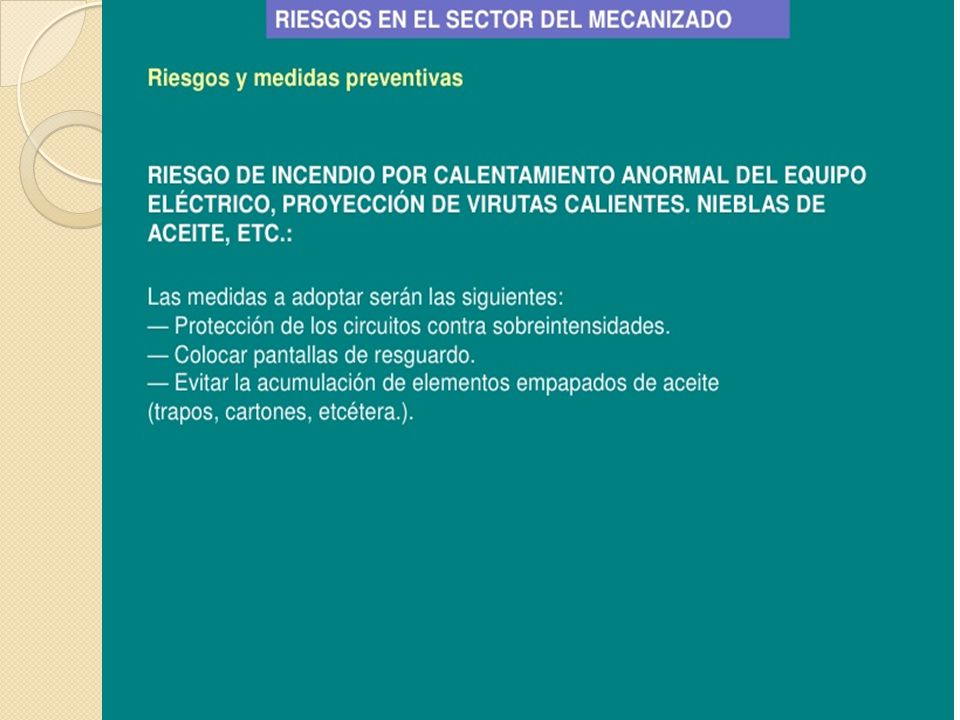

22
