1 MOTHERBOARD

2 Tablas de Conversion 1 Byte Bits 1 KiloByte Bytes (1024) 1MegaByte KiloBytes 1 GigaByte MegaBytes 1 TeraByte GigaBytes 1 PetaByte TeraBytes 1 ExaByte PetaBytes 1 ZettaByte ExaBytes 1 YottaByte ZettaBytes 1 XeraByte YottaBytes

3 ESQUEMA BASICO B U S C.P.U. Dispositivos R.A.M.
Serie – Paralelo Frecuencia - Ancho

4 Motherboard

5 Motherboard

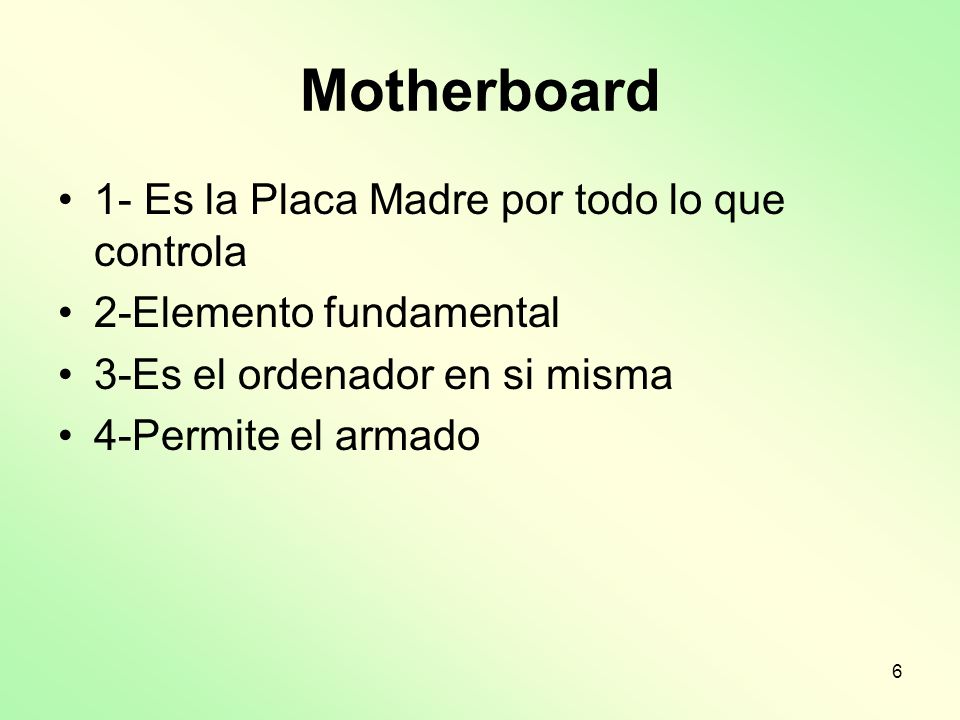

6 Motherboard 1- Es la Placa Madre por todo lo que controla
2-Elemento fundamental 3-Es el ordenador en si misma 4-Permite el armado

7 Motherboard 1-Ranuras de expansión(Zócalos): Conectores internos Plásticos – Conectores eléctricos (Slots) soldadas – Amplían capacidad Modifican la configuración conectando placas PCI (Componente Interconexión Periférico). Audio – Video – Red. 32 y 64 Bits. Controla y adapta componentes.

8 MOTHERBOARD - Componentes
2-Puertos Conectores externos de la placa madre 2.1. Serie: Envía de a 1 Bit. Dispositivos lentos Pines hacia fuera Paralelo: Varios Bits. Alta Velocidad

9 MOTHERBOARD - Componentes
2.3. DIN o PS/2 (O mini DIN) Utilizados para MOUSE / TECLADO (Puerto serie) VGA Video on board Conexión 2.5.U.S.B (Puerto Serie Universal). Diseñado para estandarizar la conexión de periféricos. Dispositivos distintas características único conector. Conecta / desconecta sin reiniciar P.C. (Impresoras – Discos Rígidos – Pen Drives – Modems – Cámaras fotográficas.)

10 MOTHERBOARD - Componentes
3-Conectores internos C.D. – D.V.D. – Disco Rígido – Disco Flexible – Parlante interno 4-Conectores eléctricos Alimentación distintos dispositivos. Traen alimentación de la fuente

11 MOTHERBOARD - CANALES 1-Canales: Conexión Interna 8 – 16 – 32 Cables. Envía y recibe Información Disco Rígido – CDROM – DVD – Blu Ray. SATA reemplaza IDE. No hay que apagar la máquina para conectarlos

12 MOTHERBOARD - Microprocesador CPU
1-CHIP Silicio – Empalme conexiones eléctricas. Está sobre un zócalo (socket) 2-Interpreta y ejecuta operaciones almacenadas (Programa) y procesa datos 3-Cada instrucción 1 o varios ciclos 4-Frecuencia de reloj – Pulsos ritmo constante – varios pulsos por segundo 5-cerebro del ordenador millones transistores 6-Mayor cantidad de núcleos por encapsulado

13 MOTHERBOARD - Microprocesador
7-Rendimiento = frecuencia de reloj MHZ -GHZ Velocidad reloj bits a manipular 8-Equivalencias en rendimientos 9-Mayor velocidad reloj no implica mayor velocidad proceso

14 MOTHERBOARD - Microprocesador
10- Velocidad Proceso = Velocidad interna (Constante) + Velocidad Externa 10.1.Velocidad reloj interno (Frecuencia de reloj) Velocidad externa (Bus) Micro – Mother 10.3.Arquitectura Microprocesador 10.4.Ancho de bus Datos (Cantidad de datos) 10.5.Ancho de bus de Direcciones (Memoria) 11-Procesa órdenes sencillas

15 MOTHERBOARD - Microprocesador
12-Gestiona todas las operaciones 13-Supervisa componentes de hardware 14-Co-Procesador Matemático (interno) 15-Memoria caché interna de primer nivel Puente entre los distintos componentes. Reduce tiempo

16 MOTHERBOARD – Memoria CACHE
L1 o de Primer Nivel integrada al núcleo Capacidad entre 64 kb y 256 kb. Instrucciones y Datos L2 o de Segundo Nivel Integrada al procesador. Mas lenta que la L1. Mayor capacidad. No esta dividida en Instrucciones y Datos L3 o de Tercer Nivel. Mas lenta que la L2. Mis mas funciones que la L2

17 MOTHERBOARD - Microprocesador
16-UAL (ALU) Operaciones Aritméticas y Lógicas 17.-UC (CU) Control y coordinación (Núcleo del microprocesador) 17.1.-Leer e interpretar instrucciones 17.2.-Controlar flujo de Datos 17.3.-Dirigir operaciones componentes internos 18.-Memorias y registros: Sector mas rápido y caro

18 MOTHERBOARD - Microprocesador
1.-Registros Información temporal Milésimas de segundo (UAL – UC). Pocos datos e Instrucciones. 10 veces mas rápida caché. Facilitan movimiento información RAM – UC – UAL Mas rápida, mas cara, mas pequeña Almacenamiento Operacional RDM. RIM. RSM (SM)

19 MOTHERBOARD - Componentes
2-Memorias Ram – Rom – Flash - Caché - Registros 3-Placas Red – Video – Sonido – Modem .

20 MOTHERBOARD - Memorias
1-Caché: Almacenamiento alta velocidad. Datos y programas de uso frecuente. Sirve para repetir operaciones. Reduce tiempo búsqueda – Acelera procesos Microprocesador – Disco Rígido – Mother Memoria rápida. Puente entre el Micro y la RAM. Evita acceso permanente a la RAM Generalmente no mas de 1 Mb. Caché externa

21 MOTHERBOARD – Memorias - RAM
2-RAM Memoria Principal. Datos usados en el momento presente (Instrucciones y datos). Cantidad mínima depende del uso. Valores de la RAM en el SETUP Almacenamiento primario. Temporario (Corto Plazo) Celdas todas iguales - Numeradas consecutivas ascendentes Puede grabarse o leerse información - Al terminar el proceso se borra

22 MOTHERBOARD – Memorias - RAM
Graba aleatoria – acceso Directo (Mismo tiempo) Mayor capacidad y menor velocidad EXPANDIDA (EMS) Zonas Altas EXTENDIDA (XMS) Mas zócalos 2.1.Estática – SDRAM – SIMM (Mas costosa – mas rápida) 2.2.Dinámica – DRAM – DIMM (mas económica - mas lenta)

23 MOTHERBOARD – Memorias - ROM
3-ROM: Pequeña. No volátil. Solo lectura -La carga el fabricante. Almacena poca información - Conserva intacta la Información almacenada – Sirve para el arranque / diagnóstico. Los usuarios no pueden borrar la información Configuración del sistema: (Día, Hora, Configuración discos, Claves Protección) 3.1.POST (Power on self test) Chequea a) Micro, b) Video, c) Ram Base, d) Ram extendida, e) Teclado, f) Controladores disco (A, C, D)

24 MOTHERBOARD – Memorias - Flash
4-FLASH Basada en memorias EEPROM (electrically Eraseable Programable Read Only Memory) Uso frecuente en Máquinas de fotos, Pen Drives y Tarjetas de P.C. Graba aleatoria acceso directo Múltiples espacios se graban/escriben en 1 solo paso por impulsos eléctricos (RAM 1 celda por vez) No volátil – Uso limitado (10000 y ) Pequeña – Rápida y resistente – bajo consumo

25 MOTHERBOARD – PILA Conservan los parámetros de la BIOS alimentación de la fuente (Batería) Con el tiempo pierde capacidad de mantener información ( 2 / 6 años)

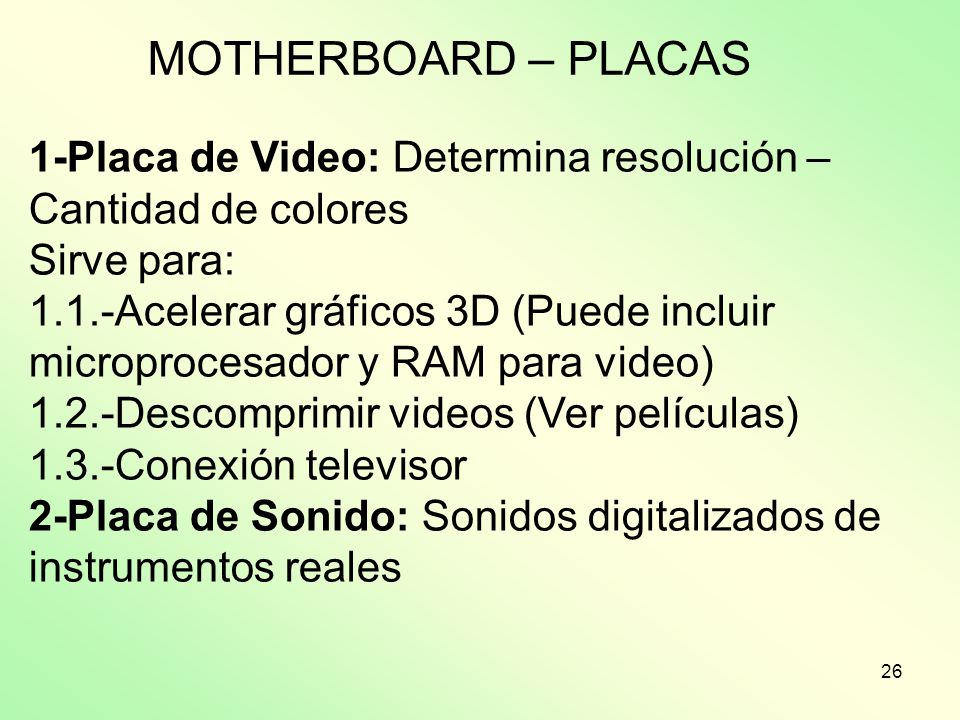

26 MOTHERBOARD – PLACAS 1-Placa de Video: Determina resolución – Cantidad de colores Sirve para: 1.1.-Acelerar gráficos 3D (Puede incluir microprocesador y RAM para video) 1.2.-Descomprimir videos (Ver películas) 1.3.-Conexión televisor 2-Placa de Sonido: Sonidos digitalizados de instrumentos reales
