1 Ventajas y limitaciones de los líquidos penetrantes
Alatorre Plasencia Cesar Agustín Ortiz Iñiguez Francisco Ramos González Martin Fernando 10° A turno vespertino 29 de mayo 2012

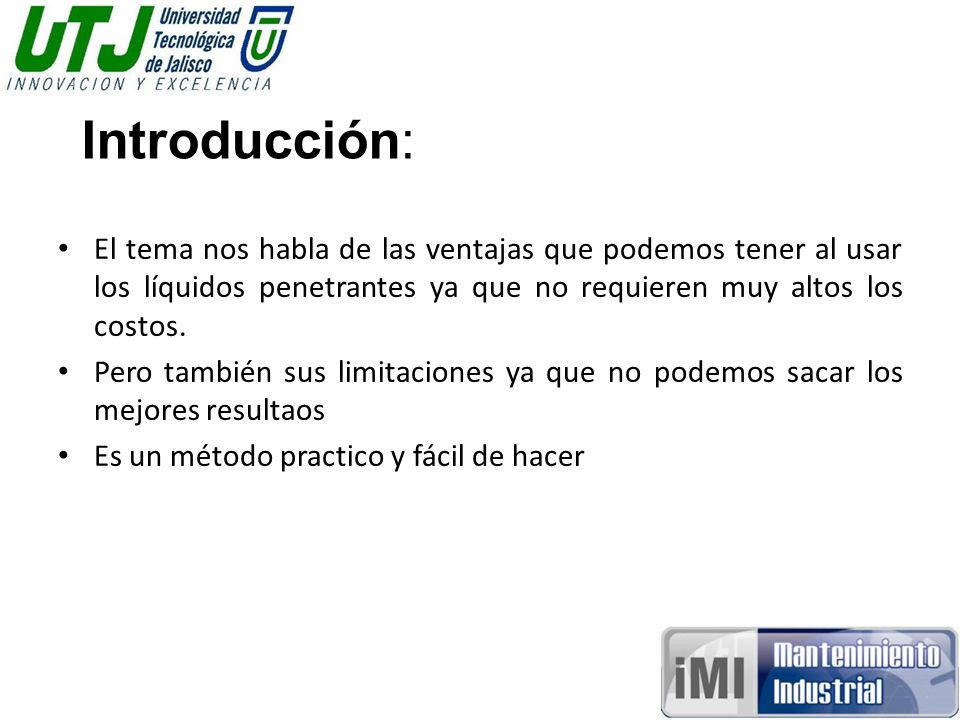

2 Introducción: El tema nos habla de las ventajas que podemos tener al usar los líquidos penetrantes ya que no requieren muy altos los costos. Pero también sus limitaciones ya que no podemos sacar los mejores resultaos Es un método practico y fácil de hacer

3 Antecedentes: Los líquidos penetrantes surgen por las limitaciones que llego a tener la inspección visual ya que nos dan un mejor diagnostico del material analizado y así poder decidir cual es de las mejores acciones a realizar

4 Desarrollo del tema: La inspección por líquidos penetrantes es un tipo de ensayo no destructivo que se utiliza para detectar e identificar discontinuidades presentes en la superficie de los materiales examinados. Generalmente se emplea en aleaciones no ferrosas, aunque también se puede utilizar para la inspección de materiales ferrosos cuando la inspección por partículas magnéticas es difícil de aplicar

5 Desarrollo del tema: 1. Corte de un material que presenta una grieta
2. La superficie del material se cubre con penetrante. 3.Se elimina el exceso de penetrante. 4. Se aplica el revelador, volviéndose visible el defecto

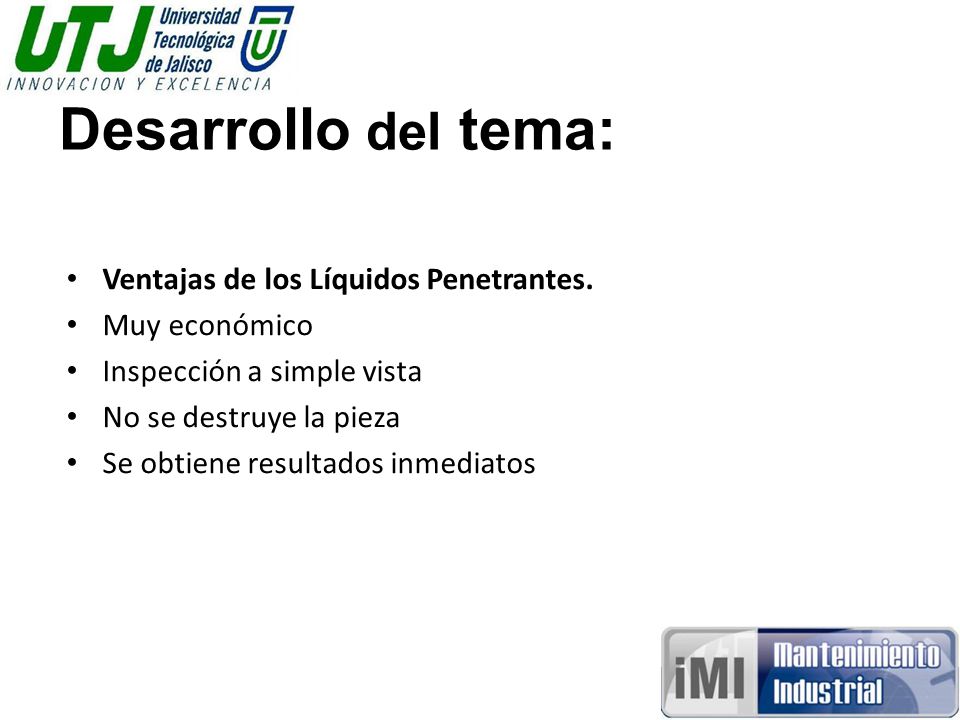

6 Desarrollo del tema: Ventajas de los Líquidos Penetrantes.
Muy económico Inspección a simple vista No se destruye la pieza Se obtiene resultados inmediatos

7 Desarrollo del tema: Desventajas de los Líquidos Penetrantes.
Solo detecta fallas superficiales Difícil establecimiento de patrones La superficie a inspeccionar debe estar limpia y sin recubrimientos No se puede inspeccionar materiales demasiado porosos

8 Desarrollo del tema: Según el color
Penetrantes coloreados: Se inspeccionan a simple vista. Solamente hay que contar con una buena fuente de luz blanca. Tienen menos sensibilidad. Penetrantes fluorescentes: Se inspeccionan con la ayuda de una lámpara de luz ultravioleta (luz negra). Sin ésta son invisibles a la vista. Tienen mayor sensibilidad.

9 Desarrollo del tema: Precauciones en la Aplicación de los Líquidos Penetrantes. Rociar el tinte penetrante a una distancia entre 10cm y 20cm sobre la pieza. Leer las indicaciones en el envase del tinte penetrante. Utilizar el tinte penetrante en lugares ventilados. Agitar el envase antes de ser utilizado. Evitar el contacto directo del penetrante con el cuerpo y la ropa

10 Desarrollo del tema: Etapas del Ensayo con Líquidos Penetrantes.
Limpieza previa de la pieza. Secado de la pieza. Inspección ocular previa de la pieza. Aplicación del tinte penetrante. Esperar el tiempo determinado por el envase. (Ej: 30 minutos) Remoción del exceso del penetrante. Aplicación del líquido revelador. Esperar el tiempo determinado por el envase. Inspección y Limpieza final de la pieza.

11 Desarrollo del tema:

12

13 Limitaciones generales de ensayos con líquidos penetrantes
Es una técnica que solo se puede aplicar a defectos superficiales y materiales no porosos Las piezas a analizar tienen que estar completamente limpias nos puede ensayar en piezas pintadas o con descubridores No proporciona un registro permanente de la indicación Los inspectores deben tener un amplia experiencia
