1 Seminario programación microcontroladores ARM LPC 1769 Clase Nº4: Manejo de Puertos.

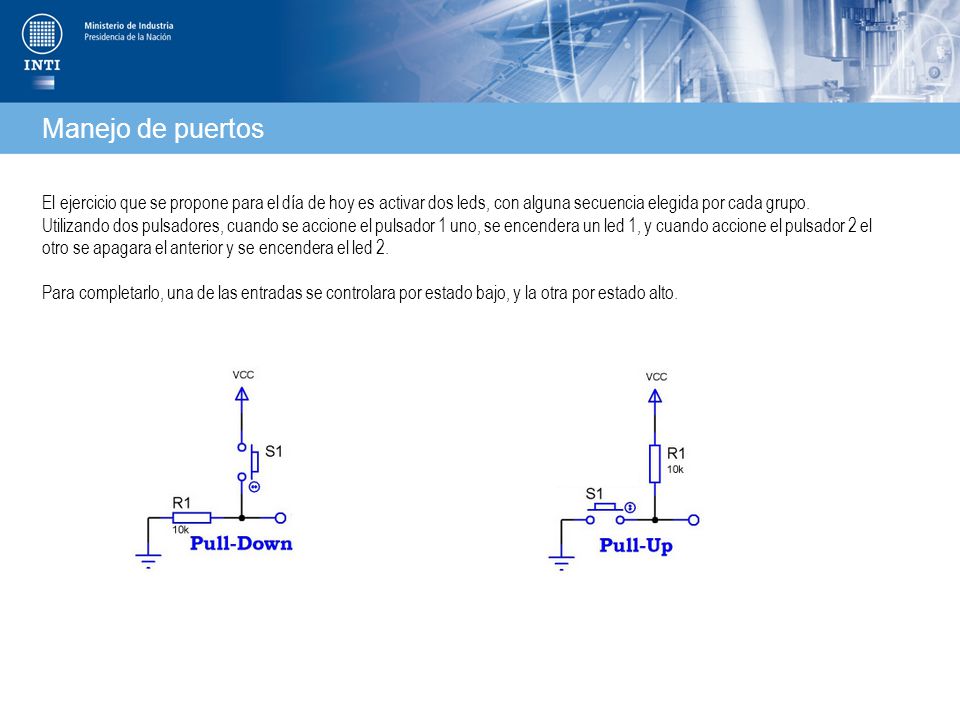

2 Manejo de puertos El ejercicio que se propone para el día de hoy es activar dos leds, con alguna secuencia elegida por cada grupo. Utilizando dos pulsadores, cuando se accione el pulsador 1 uno, se encendera un led 1, y cuando accione el pulsador 2 el otro se apagara el anterior y se encendera el led 2. Para completarlo, una de las entradas se controlara por estado bajo, y la otra por estado alto.

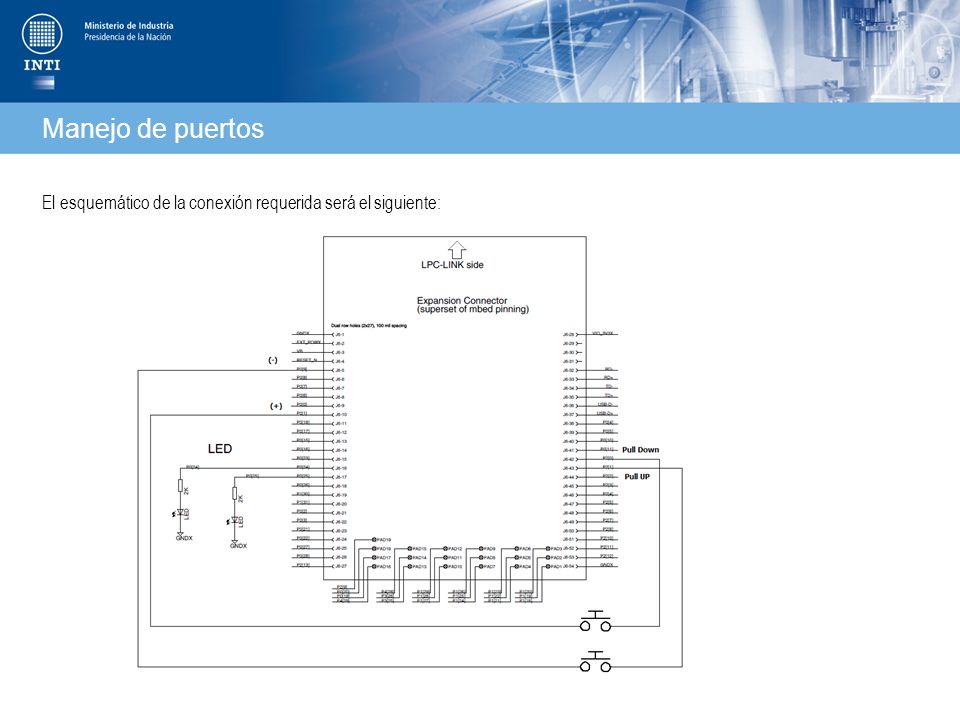

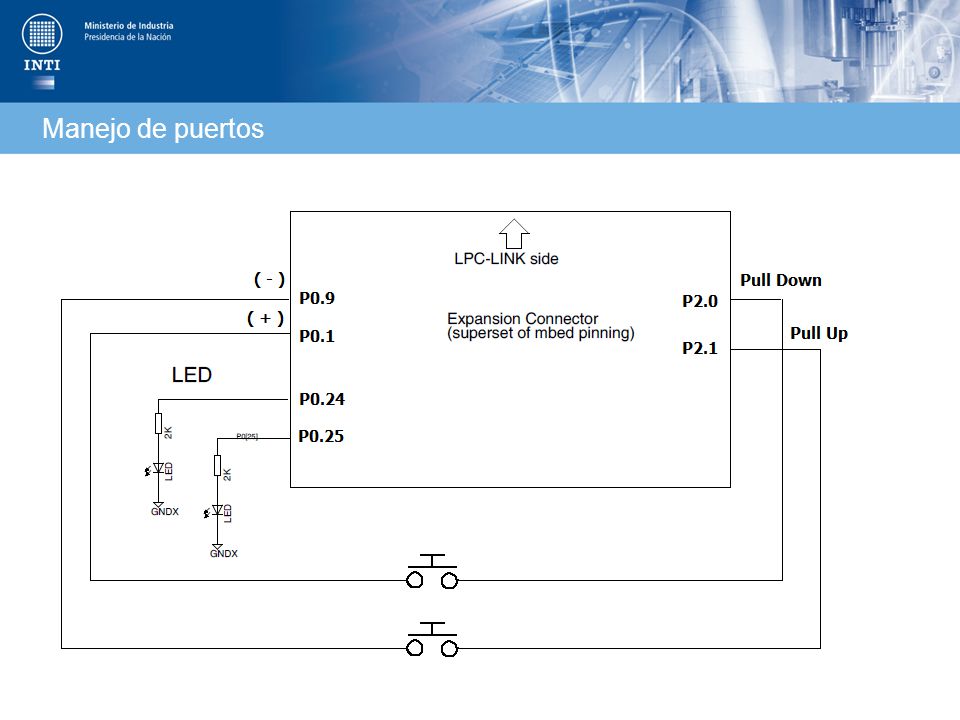

3 Manejo de puertos El esquemático de la conexión requerida será el siguiente:

4 Manejo de puertos

5 Manejo de puertos Tabla 74, PINSEL
Esta tabla nos redirecciona a otras donde encontraremos informacion fundamental de cada uno de los Pines de entrada salida del dispositivo 5

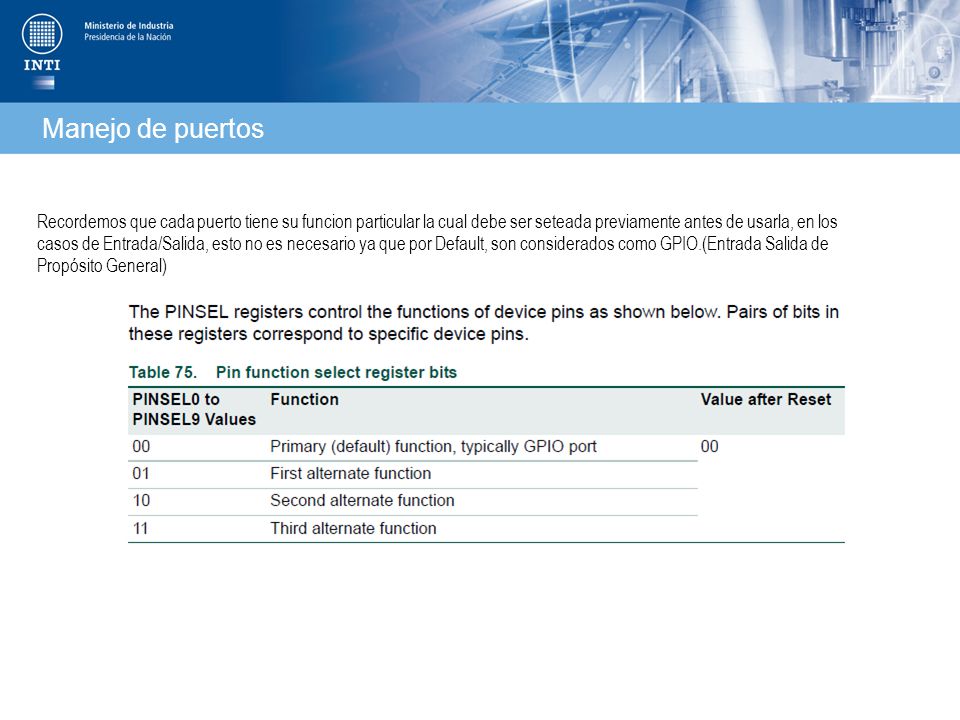

6 Manejo de puertos Recordemos que cada puerto tiene su funcion particular la cual debe ser seteada previamente antes de usarla, en los casos de Entrada/Salida, esto no es necesario ya que por Default, son considerados como GPIO.(Entrada Salida de Propósito General) 6

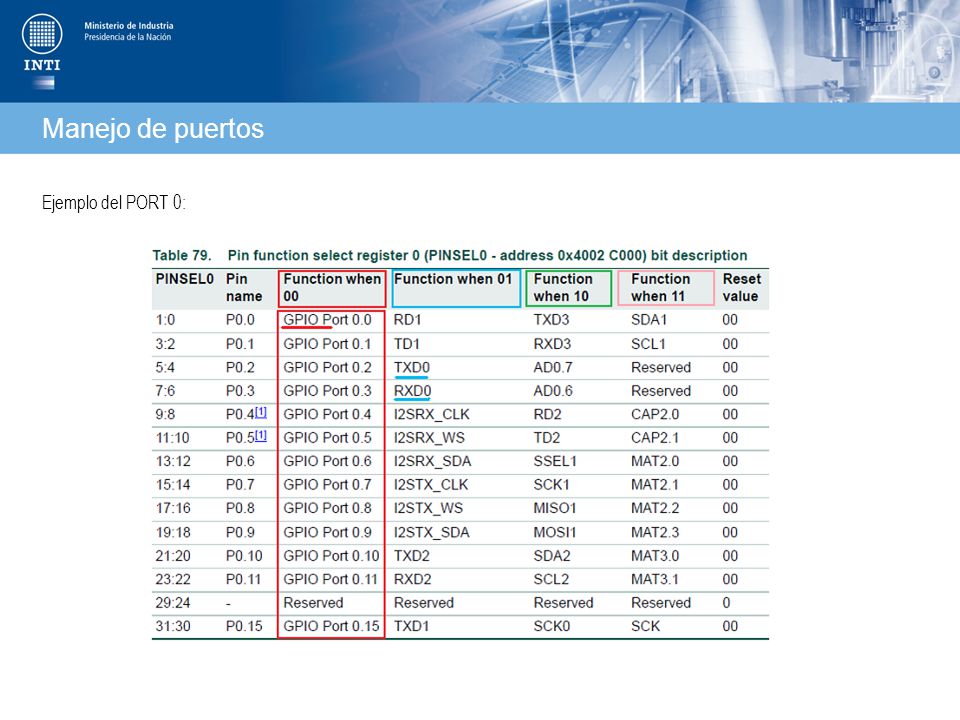

7 Manejo de puertos Ejemplo del PORT 0: 7

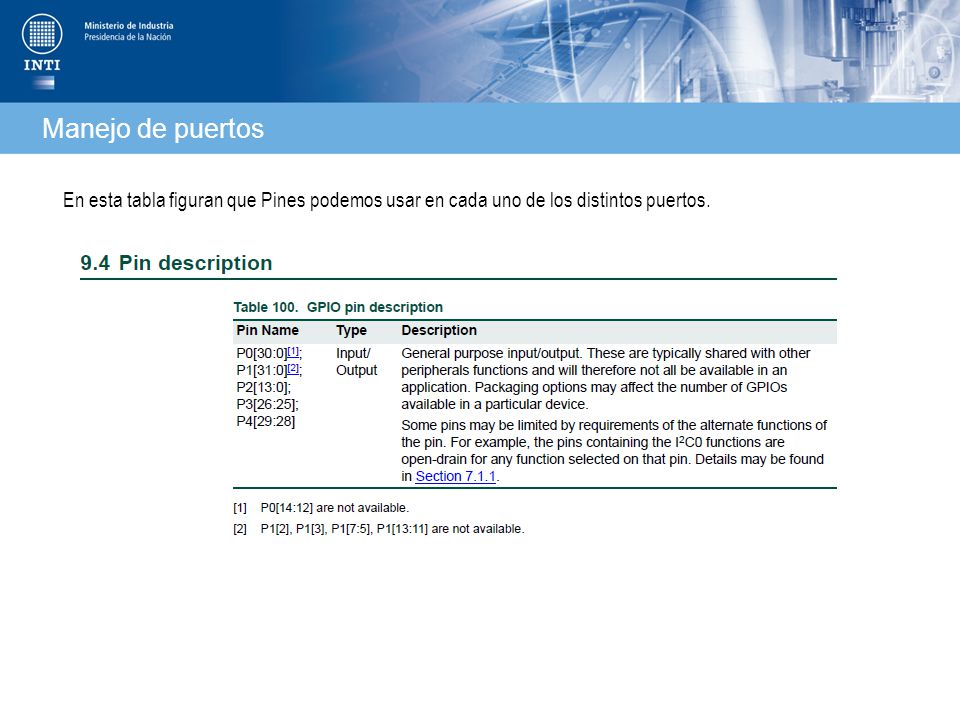

8 Manejo de puertos En esta tabla figuran que Pines podemos usar en cada uno de los distintos puertos. 8

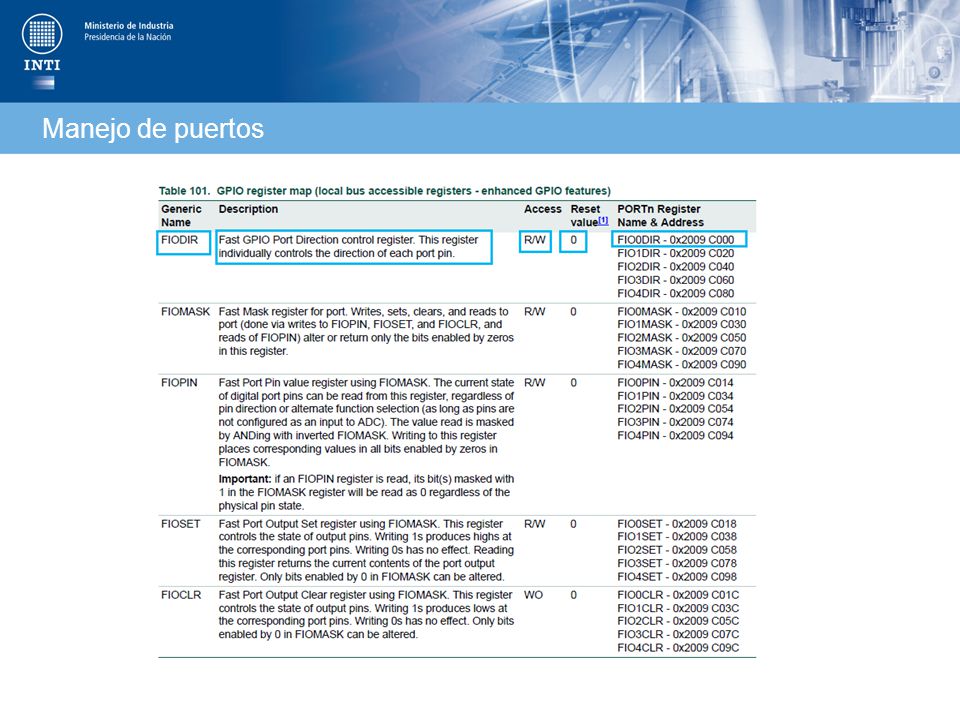

9 Manejo de puertos 9

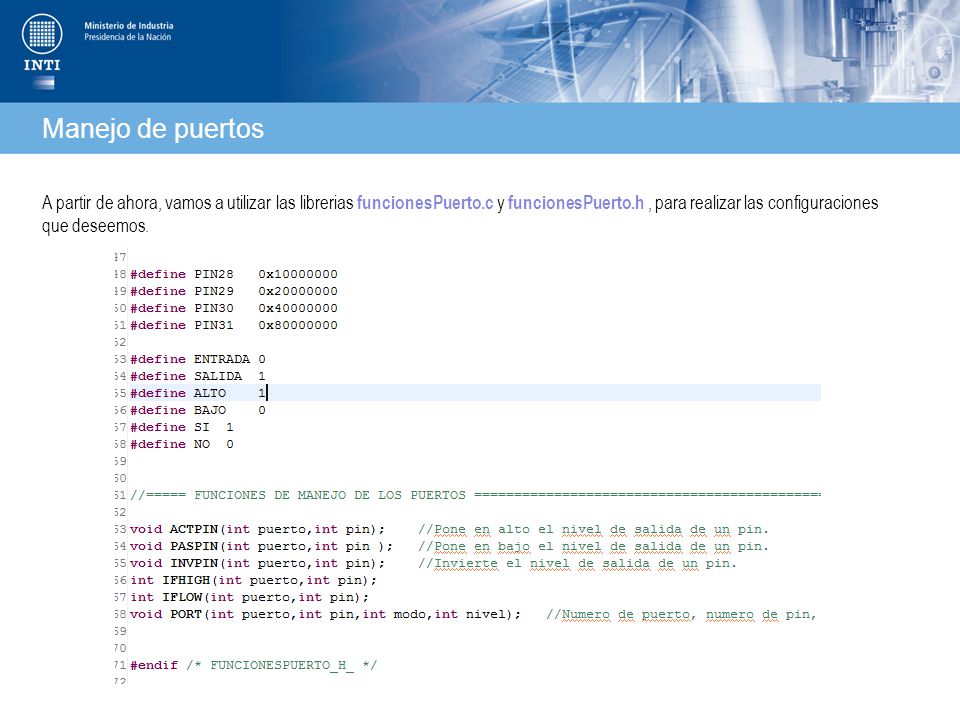

10 Manejo de puertos A partir de ahora, vamos a utilizar las librerias funcionesPuerto.c y funcionesPuerto.h , para realizar las configuraciones que deseemos. 10

11 Manejo de puertos 11

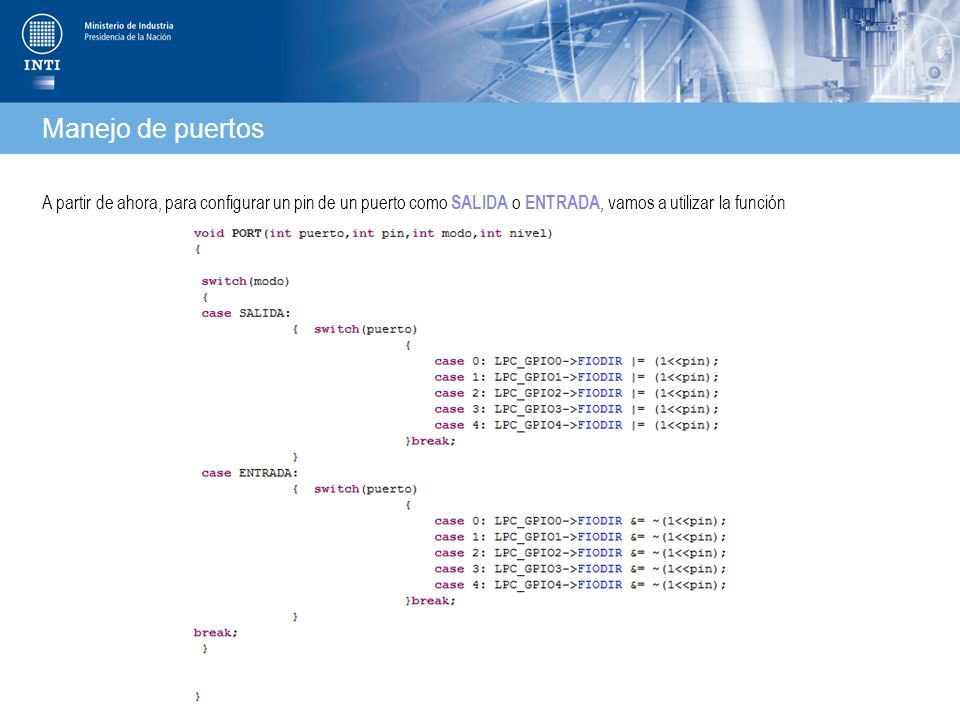

12 Manejo de puertos A partir de ahora, para configurar un pin de un puerto como SALIDA o ENTRADA, vamos a utilizar la función 12

13 Manejo de puertos Para llevar a estado ALTO una SALIDA 13

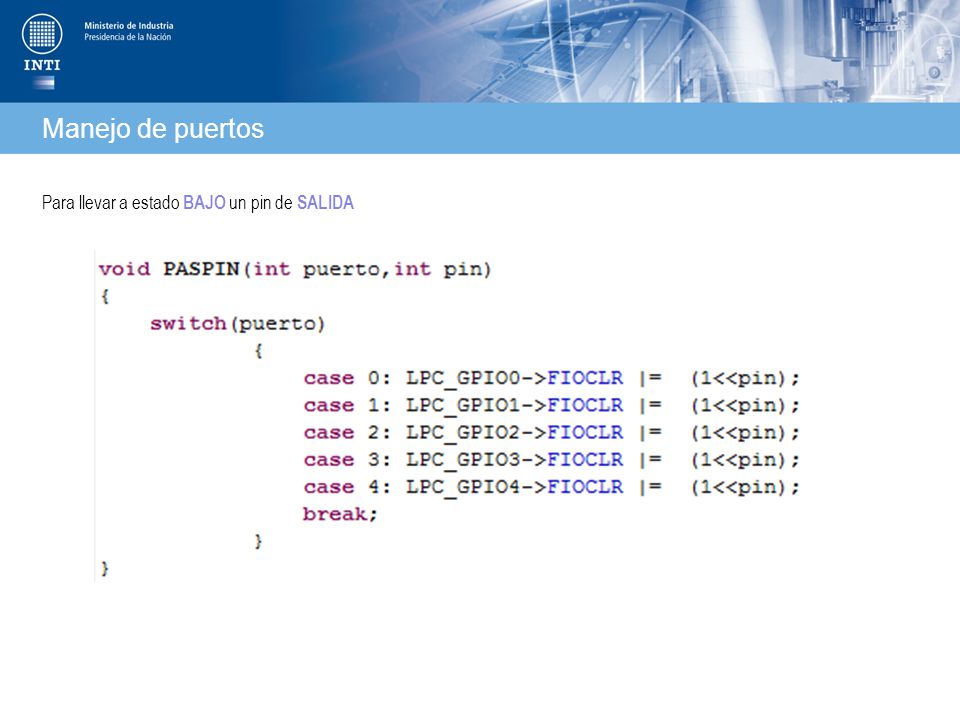

14 Manejo de puertos Para llevar a estado BAJO un pin de SALIDA 14

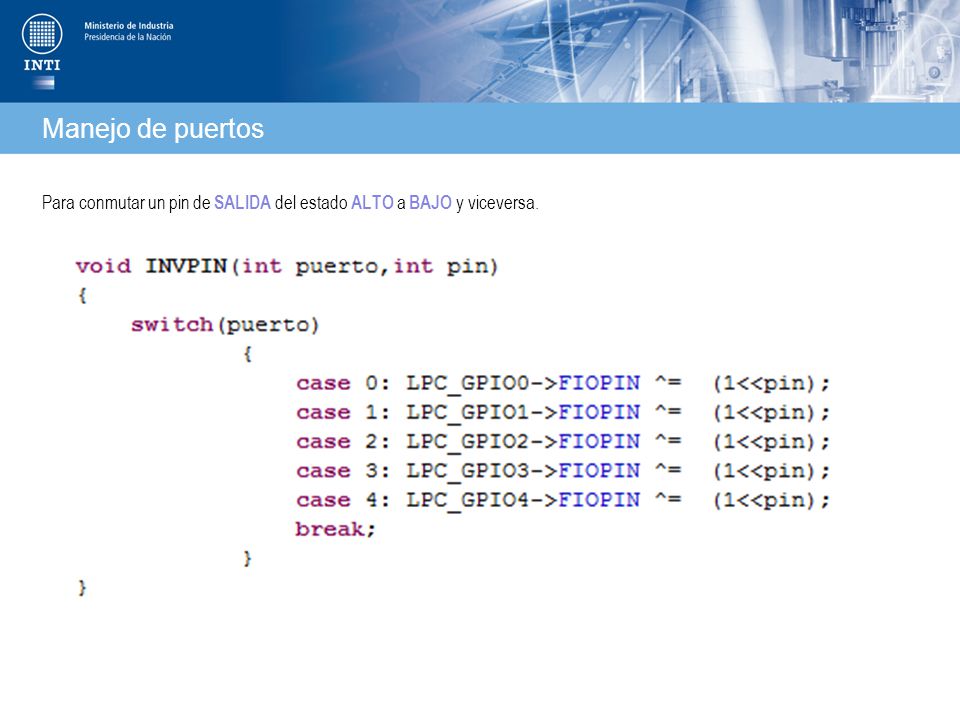

15 Manejo de puertos Para conmutar un pin de SALIDA del estado ALTO a BAJO y viceversa. 15

16 Manejo de puertos Si deseamos saber si el estado de una ENTRADA es ALTO 16

17 Manejo de puertos Si deseamos saber si el estado de una ENTRADA es BAJO 17

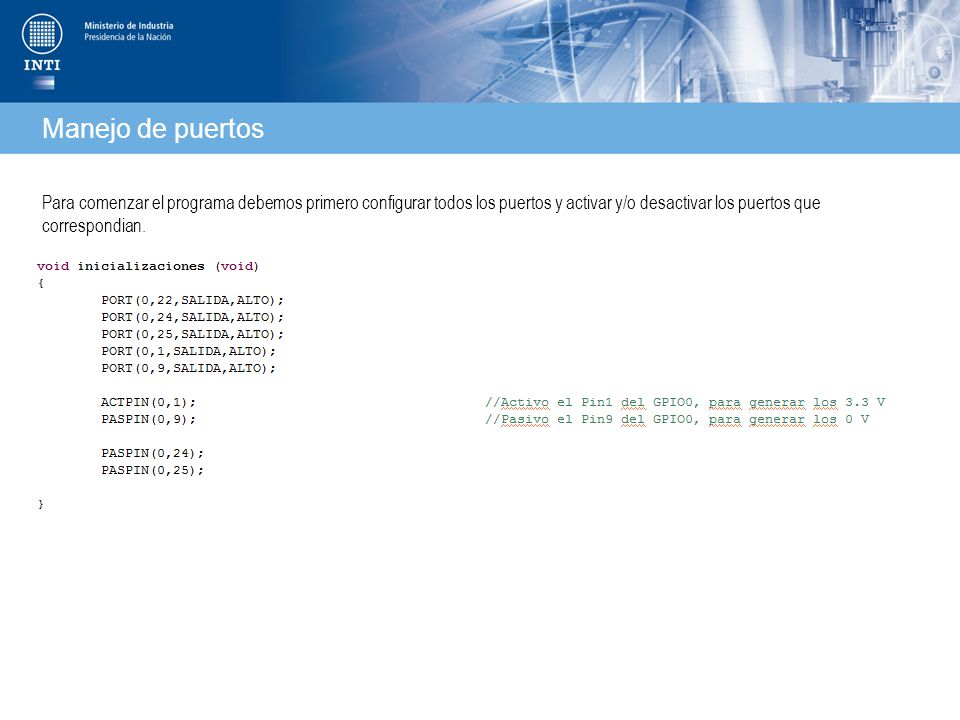

18 Manejo de puertos Para comenzar el programa debemos primero configurar todos los puertos y activar y/o desactivar los puertos que correspondian. 18

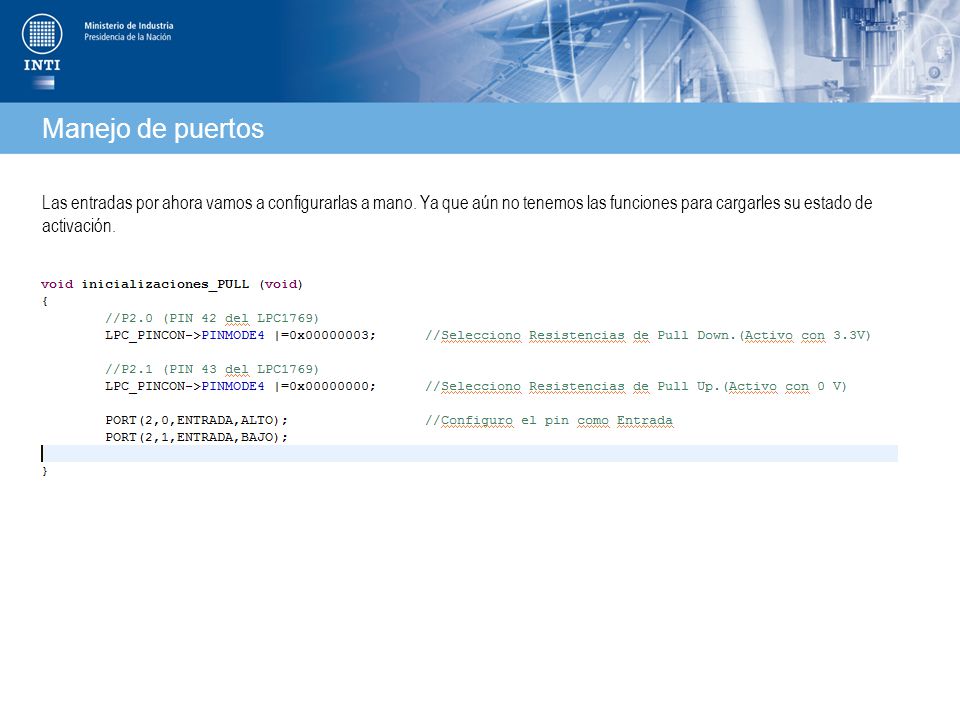

19 Manejo de puertos Las entradas por ahora vamos a configurarlas a mano. Ya que aún no tenemos las funciones para cargarles su estado de activación. 19

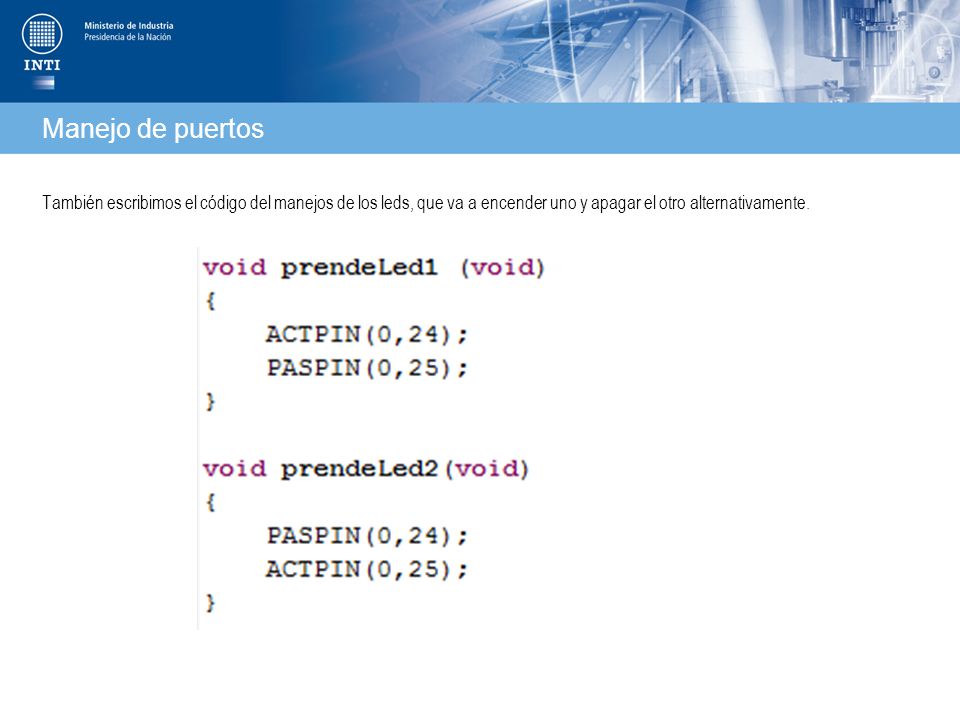

20 Manejo de puertos También escribimos el código del manejos de los leds, que va a encender uno y apagar el otro alternativamente. 20

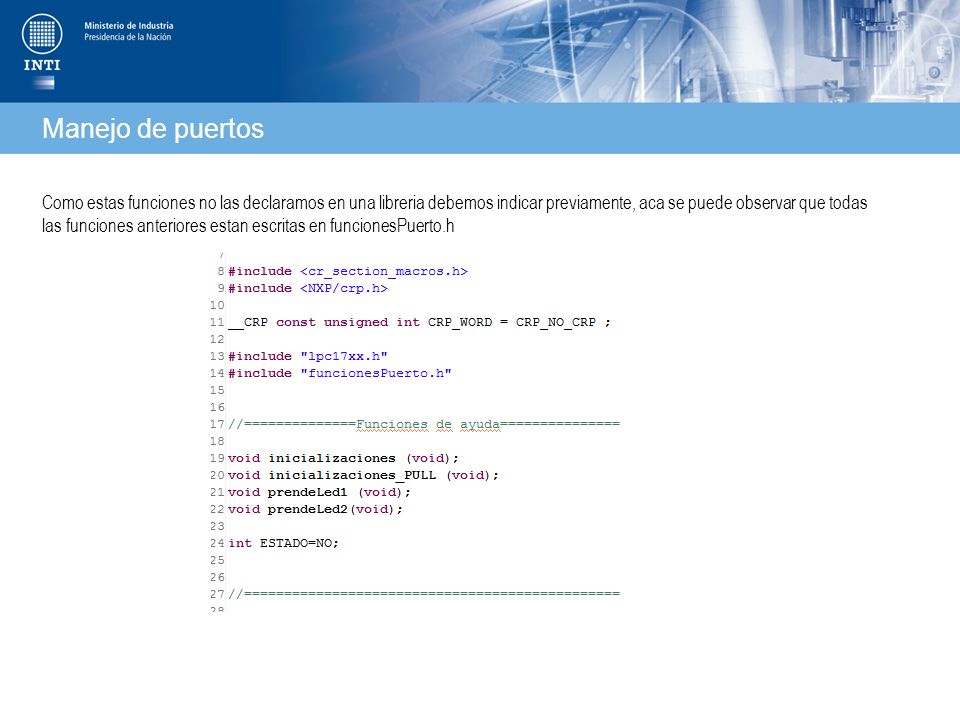

21 Manejo de puertos Como estas funciones no las declaramos en una libreria debemos indicar previamente, aca se puede observar que todas las funciones anteriores estan escritas en funcionesPuerto.h 21

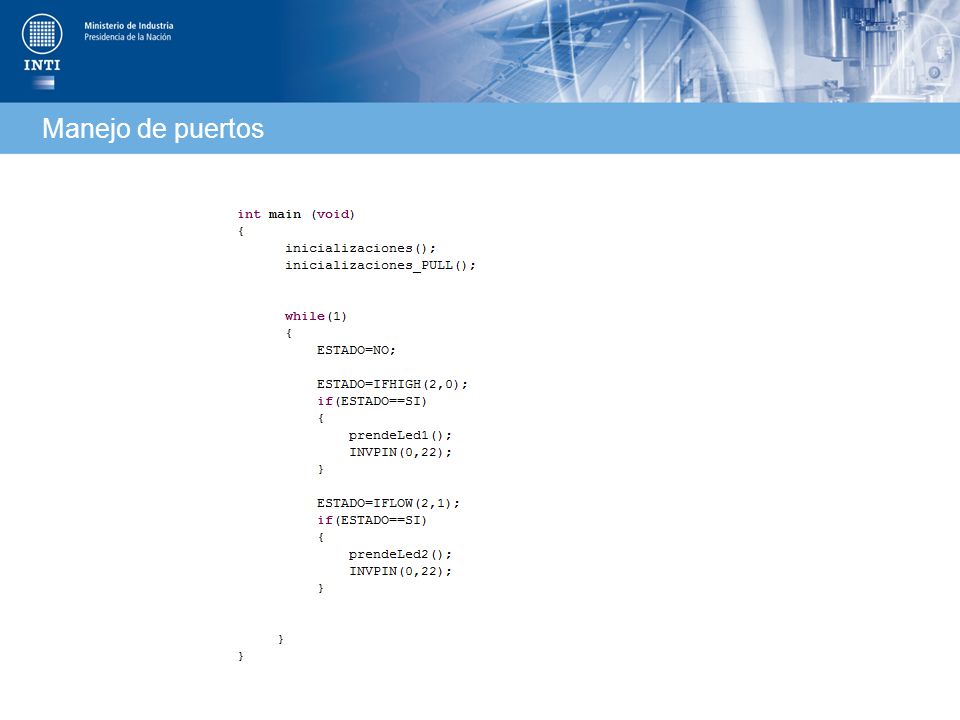

22 Manejo de puertos 22

23 Av.Gral Paz 5445, San Martin Buenos Aires, Argentina Teléfono Int 7032 Junio 2013
