1 Programación en C para electrónica
LCD y Teclado Programación en C para electrónica

2 Indice Display LCD 2x16 Teclado numérico 3x4.
LCD y teclado - Programación en C para electrónica

3 Display LCD 2x16 Programación en C para electrónica
LCD y teclado - Programación en C para electrónica

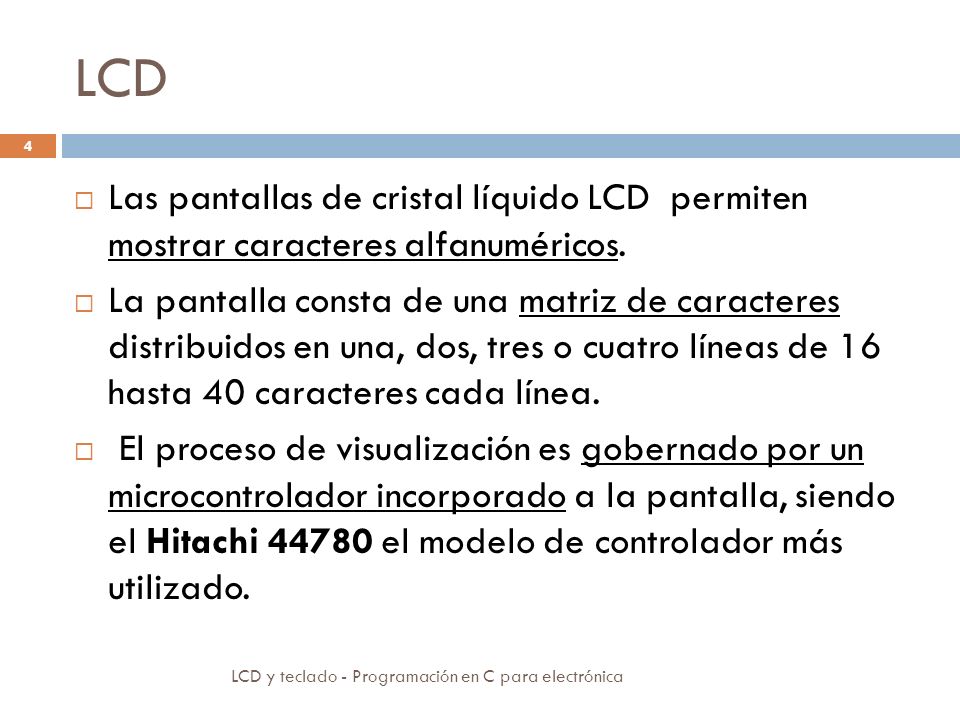

4 LCD Las pantallas de cristal líquido LCD permiten mostrar caracteres alfanuméricos. La pantalla consta de una matriz de caracteres distribuidos en una, dos, tres o cuatro líneas de 16 hasta 40 caracteres cada línea. El proceso de visualización es gobernado por un microcontrolador incorporado a la pantalla, siendo el Hitachi el modelo de controlador más utilizado. LCD y teclado - Programación en C para electrónica

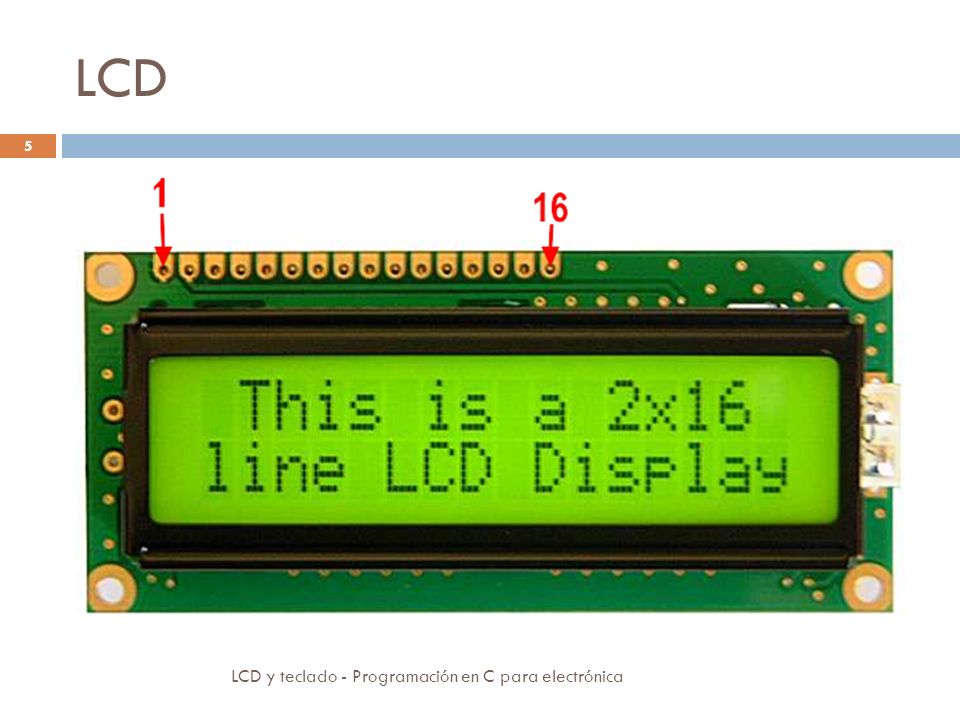

5 LCD LCD y teclado - Programación en C para electrónica

6 Patillaje LCD y teclado - Programación en C para electrónica

7 #include <lcd.c>
Driver LCD El compilador CCS incluye un driver que permite trabajar con un LCD de manera sencilla con funciones ya definidas. Para poder utilizar las funciones del driver hay que incluir el fichero lcd.c mediante un include #include <lcd.c> La librería hace uso de los retardos software, por lo que antes de incluir el archivo lcd.c hay que indicar que vamos a usarlos. #use delay (clock= ) LCD y teclado - Programación en C para electrónica

8 Driver LCD El archivo lcd.c por defecto está pensado para utilizar el puerto D, pero podemos configurarlo para usar el puerto B. LCD y teclado - Programación en C para electrónica

9 Funciones ldc_init(); lcd_gotoxy (byte x, byte y);
Inicializa el LCD para poder ser utilizado. Es la primera función que debe ser llamada. lcd_gotoxy (byte x, byte y); Lleva el cursor a la posición indicada por los parametros x e y. x indica el numero de carácter. y indica el numero de linea. LCD y teclado - Programación en C para electrónica

10 Funciones lcd_putc (char s); char lcd_getc (byte x, byte y);
Lee el carácter escrito en la posición indicada. lcd_putc (char s); Escribe el carácter indicado en la posición actual del cursor. Caracteres especiales: ‘\f’ Limpia el LCD. ‘\n’ Cursor a la posición (1,2) ‘\b’ Cursor retrocede una posición. LCD y teclado - Programación en C para electrónica

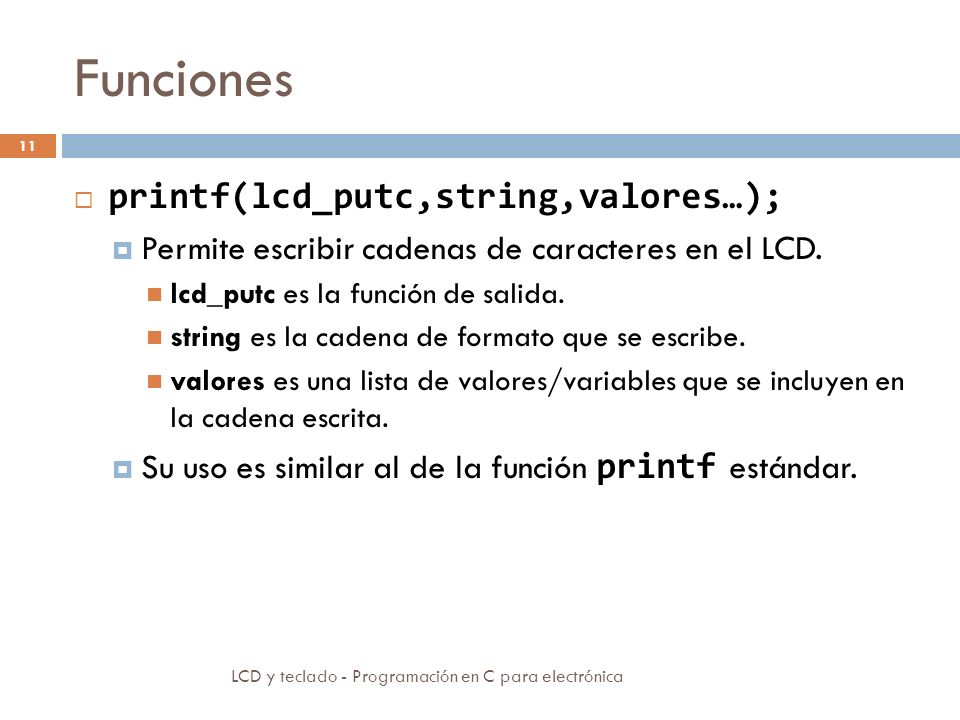

11 Funciones printf(lcd_putc,string,valores…);
Permite escribir cadenas de caracteres en el LCD. lcd_putc es la función de salida. string es la cadena de formato que se escribe. valores es una lista de valores/variables que se incluyen en la cadena escrita. Su uso es similar al de la función printf estándar. LCD y teclado - Programación en C para electrónica

12 Conexionado del LCD LCD y teclado - Programación en C para electrónica

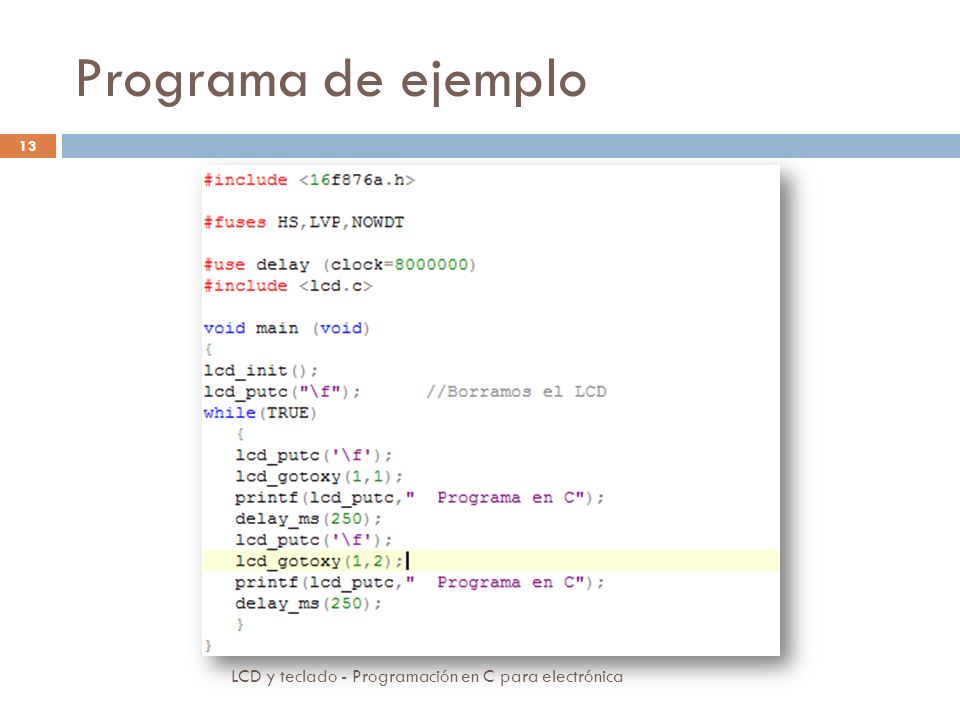

13 Programa de ejemplo LCD y teclado - Programación en C para electrónica

14 Programa de ejemplo LCD y teclado - Programación en C para electrónica

15 Programa de ejemplo LCD y teclado - Programación en C para electrónica

16 Teclado numérico Programación en C para electrónica
LCD y teclado - Programación en C para electrónica

17 Teclado numérico LCD y teclado - Programación en C para electrónica

18 Teclado numérico LCD y teclado - Programación en C para electrónica

19 Librería de teclado numérico
El compilador CCS incluye el driver KBD.C para el manejo de teclados numéricos. Por defecto, este driver está configurado para el uso de teclados de 3x4 (tipo teléfono). Para poder usar las funciones de la lubreria hay que incluir el archivo kbd.c mediante la directiva include. #include <kbd.c> LCD y teclado - Programación en C para electrónica

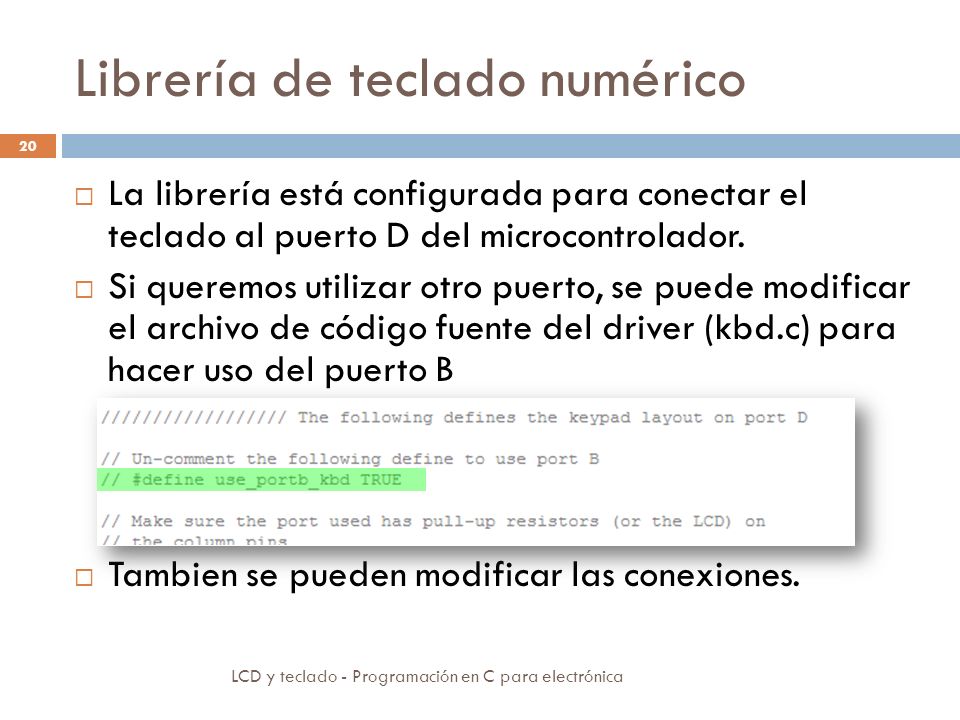

20 Librería de teclado numérico
La librería está configurada para conectar el teclado al puerto D del microcontrolador. Si queremos utilizar otro puerto, se puede modificar el archivo de código fuente del driver (kbd.c) para hacer uso del puerto B Tambien se pueden modificar las conexiones. LCD y teclado - Programación en C para electrónica

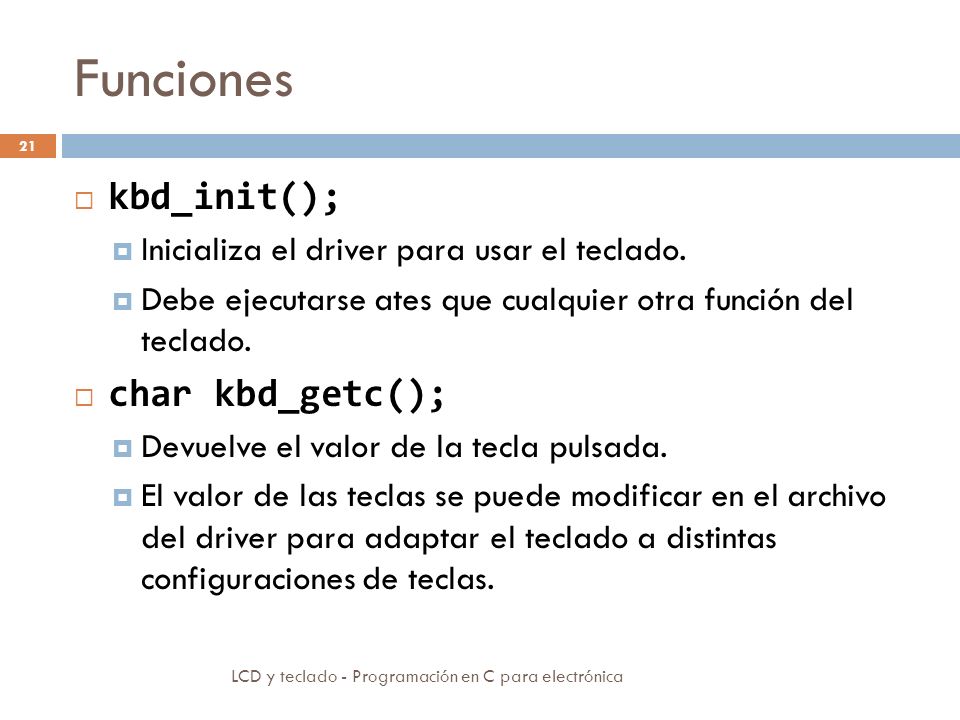

21 Funciones kbd_init(); char kbd_getc();
Inicializa el driver para usar el teclado. Debe ejecutarse ates que cualquier otra función del teclado. char kbd_getc(); Devuelve el valor de la tecla pulsada. El valor de las teclas se puede modificar en el archivo del driver para adaptar el teclado a distintas configuraciones de teclas. LCD y teclado - Programación en C para electrónica

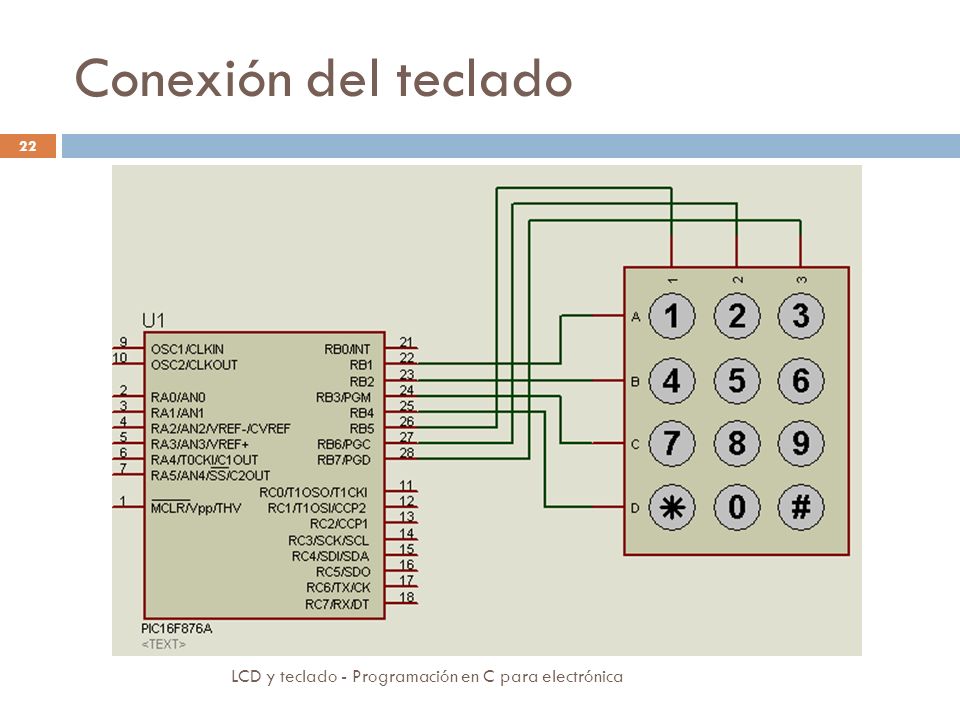

22 Conexión del teclado LCD y teclado - Programación en C para electrónica

23 Conexión del teclado con LCD
LCD y teclado - Programación en C para electrónica
