Introducción a la ILUMINACION LED.

Presentación del tema: "Introducción a la ILUMINACION LED."— Transcripción de la presentación:

1 Introducción a la ILUMINACION LED

2 Índice INDICE 1º- HISTORIA DE LA LUZ ELECTRICA
2º- LA BOMBILLA - EVOLUCION 3º- FLUJO LUMINOSO– ILUMINANCIA Candela, Lumen, Lux, Vatio, Kwh 4º- ANGULO EN LA ILUMINACION 5º- COLOR DE LA ILUMINACION 6º- NORMALIZACION CASQUILLOS 7º- TIPOS DE LAMPARAS Incandescencia Halógena Fluorescente Compacta 8º- ILUMINACION LED 9º- COMPARATIVA TODAS LAS TECNOLOGÍAS 10º- VENTAJAS DE LA ILUMINACION LED INDICE

3 Lámpara Gramme PRIMERA LUZ ELECTRICA POR ARCO VOLTAICO

4 PRIMERAS LAMPARAS ELECTRICAS

5 Historia HITOS MAS IMPORTANTES
Británico Humphrey Davy descubre el Arco Voltaico 1873 – BARCELONA – La Maquinista Terrestre y Marítima Máquina Gramme, y luz de arco voltaico. 1879 – EDISON INVENTA UNA LAMPARA QUE DURA 48 HORAS 1881 – MADRID – Se ilumina Puerta del Sol - 40 Ptas. diarias 1883 – MADRID – Paseo del Prado, El Retiro BILBAO, ZARAGOZA, TARRAGONA, MIERES, ….. 1885 – REAL DECRETO REGULANDO CONCESIONES ELECTRICAS… 1920 – MASIFICACION – Salto del Duero 1939 – NACE EL TUBO FLUORESCENTE EN NEW YORK 1950 – General Electric inventa la Lámpara Halógena

6 La Lámpara Incandescente
Evolución La Lámpara Incandescente Una lámpara incandescente, o lámpara de incandescencia es un dispositivo que produce luz mediante el calentamiento por efecto Joule de un filamento metálico, en la actualidad wolframio, hasta ponerlo al rojo blanco, mediante el paso de corriente eléctrica. Con la tecnología existente, actualmente se consideran poco eficientes ya que el 95% de la electricidad que consume la transforma en calor y solo el 5% restante en luz La lámpara eléctrica es uno de los inventos más utilizados por el hombre desde su creación hasta la fecha.

7 Evolución La mayor contribución de Edison al problema de la luz eléctrica fue el diseño del filamento. Probó hasta materiales de filamento alternativos durante dos años, y se gastó más de $ en más de experimentos Utilizaba un filamento carbonizado que permanecía encendida 40 horas

8 Evolución Filamento enroscado para ganar longitud

9 Evolución EVOLUCION DE LA LAMPARA ELECTRICA Lámpara de arco voltaico
Lámpara de incandescencia Lámpara fluorescente Lámpara Halógena Lámpara de haluros metálico Lámpara de neón Lámpara de descarga Lámpara de plasma Lámpara de inducción Lámpara de vapor de sodio Lámpara de vapor de mercurio Lámpara de deuterio Lámpara xenón Flash (fotografía) Lámpara fluorescente compacta Diodo emisor de luz - LED Lámpara LED

10 Evolución LAMPARAS MAS COMUNES LAMPARA INCANDESCENCIA
LAMPARAS HALÓGENAS TUBO FLUORESCENTE COMPACTAS BAJO CONSUMO LAMPARAS LED

11 Lumen - Lux LUMEN / LUX

12 Lumen - Lux Flujo Luminoso F Lumen Lm candela sr Iluminancia Ev Lux Lx
Lm/m2 Eficacia luminosa N lumen x vatio lm/W Potencia W Vatios Consumo Wh Vatios Hora Kwh

13 Lumen - Lux ILUMINANCIA EJEMPLO 50 micro Lx Luz de una estrella
10 miliLx Cielo nocturno despejado 1 Lx Luna llena 3 Lx Limite oscuro del crepusculo 50 Lx Sala familiar 80 Lx Cuarto de baño 400 Lx Oficina bien iluminada 500 Lx Salida o puesta del Sol 1.000 Lx Estudio de Televisión Lx Luz solar día medio

14 Lumen - Lux Luxómetro

15 Angulo Iluminación

16 Angulo Iluminación

17 Angulo Iluminación TUBO FLUORESCENTE TUBO LED 3000 Lm 1500 Lm

18 Color Iluminación

19 Color Iluminación LUZ VISIBLE BLANCO FRIO BLANCO PURO BLANCO CALIDO

20 Color Iluminación Espectro luminoso – Muchas pérdidas en calor y ultravioletas Lámpara Incandescencia Tubo Fluorescente

21 Color Iluminación Espectro luminoso diodo LED
Solo emite en espectro visible . Ni calor ni ultravioletas Toda la energía consumida se transforma en luz

22 Color Iluminación Diodos LED

23 Color Iluminación ESCALA INTERNACIONAL: GRADOS KELVIN
“TEMPERATURA” COLOR

24 Casquillos

25 E 10 s Casquillos Número de contactos Tamaño Portalámparas
DENOMINACION CASQUILLO LETRA NUMERO letra E 10 s Número de contactos Tamaño Portalámparas Tipo de Portalámparas

26 Casquillos Tipo Portalámparas E B o BA C G GX GU GZ R RX Fa
Rosca tipo Edison B o BA Tipo Swan o Bayoneta C Contacto de presión de tubo circular G Contacto por clemas presión simple GX Contacto por clemas presión reforzada GU Contacto por clemas con protección calorífica trasera GZ Contacto por clemas de alta emisión calorífica trasera R Lámparas rectilíneas con terminales simples RX Lámparas rectilíneas con terminales reforzados Fa Lámparas rectilíneas con terminal macho

27 Diámetro Tamaño Casquillos s sencillo d doble q cuádruple Número
10 mm Lámparas miniatura 11 mm Lámparas Bajo Consumo 12 mm Lámparas tipo bi-pin 13 mm Tubos Fluorescentes 14 mm Rosca Edison pequeña, vela 15 mm Lámparas rectilíneas 27 mm Rosca Edison estándar 40 mm Rosca Edison gigante Número Contactos s sencillo d doble q cuádruple

28 Casquillos

29 Casquillos

30 Casquillos

31 Casquillos

32 Casquillos

33 Casquillos LOS MAS COMUNES BOMBILLAS FOCOS HALOGENOS 220 V
TIPO MR-16 TUBOS FLUORESCENTES APLIQUES DOWNLIGHT

34 Casquillos BOMBILLAS FOCOS TUBOS FLUORESCENTES DOWNLIGHTS
LOS MAS COMUNES BOMBILLAS FOCOS 220 V 12 V 220 V TUBOS FLUORESCENTES DOWNLIGHTS G24 220 V T8 220 V T5

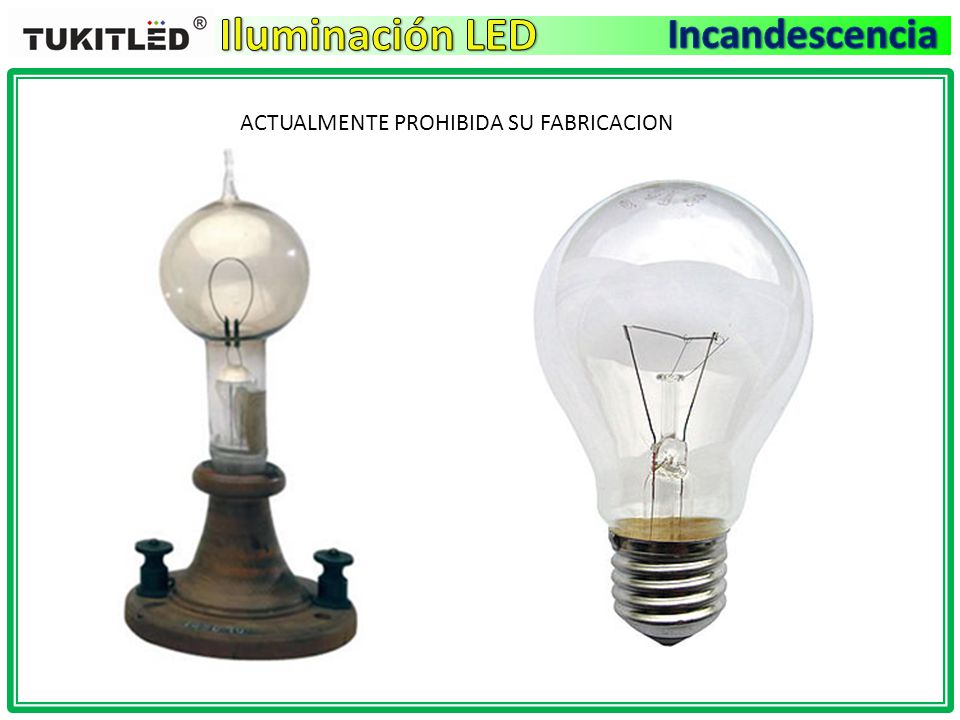

35 Incandescencia ACTUALMENTE PROHIBIDA SU FABRICACION

36 COMPARATIVA DIFERENTES TECNOLOGIAS Potencia para igual lúmenes
Incandescencia COMPARATIVA DIFERENTES TECNOLOGIAS Datos Incandescente Halógeno Fluorescente Bajo Consumo LED Potencia para igual lúmenes 25 W 40 W 60 W 90 W Lumen x vatio 10 a 15 Horas Vida util 1000

37 Lámpara Halógena La lámpara halógena es una variante de la lámpara incandescente con un filamento de tungsteno dentro de un gas inerte y una pequeña cantidad de halógeno (como yodo o bromo). El filamento y los gases se encuentran en equilibrio químico, mejorando el rendimiento del filamento y aumentando su vida útil. El vidrio se substituye por un compuesto de cuarzo, que soporta mucho mejor el calor (lo que permite lámparas de tamaño mucho menor, para potencias altas). Algunas de estas lámparas funcionan a baja tensión (por ejemplo 12 voltios), por lo que requieren de un transformador para su funcionamiento. La lámpara halógena tiene un rendimiento un poco mejor que la incandescente: 17 a 20 lm/W y su vida útil se aumenta hasta las y horas de funcionamiento

38 COMPARATIVA DIFERENTES TECNOLOGIAS Potencia para igual lúmenes
Lámpara Halógena COMPARATIVA DIFERENTES TECNOLOGIAS Tecnología Incandescente Halógena Fluorescente Bajo Consumo LED Potencia para igual lúmenes 25 W 20 W 40 W 35 W 60 W 50 W 90 W 75 W Lumen x vatio 10 a 15 17 a 20 Horas Vida util 1000 3000

39 Tubo Fluorescente La luminaria fluorescente, también denominada tubo fluorescente, aunque su efecto se basa exactamente en la fosforescencia, es una luminaria que cuenta con una lámpara de vapor de mercurio a baja presión y que es utilizada normalmente para la iluminación doméstica e industrial. Su gran ventaja frente a otro tipo de lámparas, como las incandescentes, es su eficiencia energética. Está formada por un tubo o bulbo fino de vidrio revestido interiormente con diversas sustancias químicas compuestas llamadas fósforos, aunque generalmente no contienen el elemento químico fósforo y no deben confundirse con él. Esos compuestos químicos emiten luz visible al recibir una radiación ultravioleta. El tubo contiene además una pequeña cantidad de vapor de mercurio y un gas inerte, habitualmente argón o neón, a una presión más baja que la presión atmosférica. En cada extremo del tubo se encuentra un filamento hecho de tungsteno, que al calentarse al rojo contribuye a la ionización de los gases

40 Tubo Fluorescente

41 Tubos Fluorescentes Rectos
Tipo Potencia W Casquillo Dimensiones Lumen T5 14 G5 549 x 16 mm 1045 21 849 x 16 mm 1700 28 1149 x 16 mm 2350 35 1449 x 16 mm 2900 T8 18 G11 590 x 26 mm 1250 30 1000 x 26 mm 2200 36 1200 x 26 mm 58 1500 x 26 mm 5200 T12 20 590 x 38 mm 1000 895 x 38 mm 2100 40 1200 x 38 mm 3200 65 1500 x 38 mm 4500

42 Tubos Fluorescentes Circulares
Potencia W Casquillo Dimensiones Lumen 22 G10q 216x29 1000 32 311x32 1700 40 413x32 2400

43 Lámpara Bajo Consumo La lámpara fluorescente compacta aprovecha la tecnología de los tradicionales tubos fluorescentes para hacer una lámpara que pueda sustituir a las lámparas incandescentes con pocos cambios en la armadura de instalación y con menor consumo. La luminosidad emitida por un fluorescente depende de la superficie emisora y en el caso de las lámparas compactas, lo que se ha hecho es doblar, de varias maneras, un tubito para conseguir esa superficie. Aún así, ha sido necesario mejorar la técnica de la iluminación fluorescente, pasando de rendimientos luminosos de 40 a 50 lm/W a unos 70 lm/W, para conseguir suficiente intensidad luminosa en tan reducido espacio (mejora que también se ha aplicado a los propios tubos), y además cambiar los antiguos balastos electromagnéticos por balastos electrónicos, para que estas lámparas fueran verdaderamente útiles. En comparación con las lámparas incandescentes, las CFL tienen una vida útil mayor y consumen menos energía eléctrica para producir la misma iluminación.

44 COMPARATIVA DIFERENTES TECNOLOGIAS Potencia para igual lúmenes
Tecnología Incandescente Halógeno Fluorescente Bajo Consumo LED Potencia para igual lúmenes 25 W 20 W 5 - 7 W 40 W 35 W 8 -10 W 60 W 50 W 12-15 W 90 W 75 W 18-23 W Lumen x vatio 10 a 15 17 a 20 50 a 60 Horas Vida util 1000 3000 8000

45 Lámpara LED El diodo LED (de las siglas en inglés Light Emitting Diode), (diodo emisor de luz en español) es un dispositivo semiconductor sólido; lo cual lo hace robusto, fiable, de larga duración y a prueba de vibraciones, convierten la energía eléctrica directamente en luz. El primer uso práctico del LED fue desarrollado en 1962, desde entonces, el desarrollo de los LED ha alcanzado un nivel tan alto, que ha sido ya escogido como la mejor alternativa a la lámpara incandescente, a la luz de neón, fluorescente, y lámparas de bajo consumo, en muchas áreas. Sin duda será la iluminación del futuro.

46 Lámpara LED Mucho ha avanzado la tecnología del LED y previsiblemente mucho evolucionara en los próximos años. La tremenda competencia existente por el voluminoso y creciente mercado obliga a los fabricantes a hacerlo mejor y más barato día a día. A efectos de iluminación distinguimos cuatro tecnologías. LED COMUN. Fue el primero. Encapsulado en epoxi, su ángulo lumínico varía entre los 45 y 60 grados. Su potencia va de mili vatios a 1 vatio. ALTO BRILLO. Mejora mucho al LED COMUN por su luminosidad y potencia. Su potencia supera los 3 vatios. LED SMD: (Surface Mount Device) Varios LEDS ensamblados en superficie multiplicando su luminosidad y con ángulo lumínico abierto del orden de los 120º. Para iluminación están estandarizados dos tamaños de LED, el 3528 y el Agrupando en superficie estos diodos LED se consiguen lámparas con potencias LED de hasta 30 W. COB LED (Chip On Board). Agrupación en circuito de muchos LED, se consigue muy alta luminosidad, mucha potencia, y ángulo de luz de 170º. Varían entre los 5 y 100 vatios.

47 SMD COB ALTO BRILLO

48 Tecnología COB

49 Lámpara LED La vida del LED supera las horas, lo cual nos da una clara indicación de su durabilidad. Los fabricantes consideran que a las horas el diodo baja su luminosidad al 70% y deja de ser efectivo con sus características originales aun cuando siga funcionando. Por tanto se dice que su vida útil es de horas A las horas de uso, es cuando su flujo decae por debajo del 70% inicial, aproximadamente a los 6 años si su aplicación es de 24 horas diarias 365 días/año. Por los cual supone un ahorro considerable de mantenimiento. Asimismo, el encendido se produce al 100% de su intensidad sin parpadeos ni periodos de arranque, e independientemente de la temperatura. A diferencia de otros sistemas, no se degrada por el número de encendidos La fabricación de LEDS está muy concentrada en Estados Unidos y Asia. Los 7 primeros fabricantes mundiales son: AXT, BRIDGELUX, CREE en Estados Unidos NICHIA en Japón, EPISTAR y EDISON en Taiwán y SILAN en China.

50 Lámpara LED …hay todo tipo de lámparas led

51 Lámpara LED Lámparas tipo PL Lámparas tipo PAR
Lámparas Industriales E40

52 Focos LED FIJOS Y ORIENTABLES CON SENSOR MOVIMIENTO
PORTATILES CON BATERIA

53 Apliques y Downlights ALTA Y BAJA POTENCIA

54 Paneles LED REDONDOS Y RECTANGULARES

55 Tubos LED TODOS LOS TIPOS Y MODELOS

56 Tiras LED

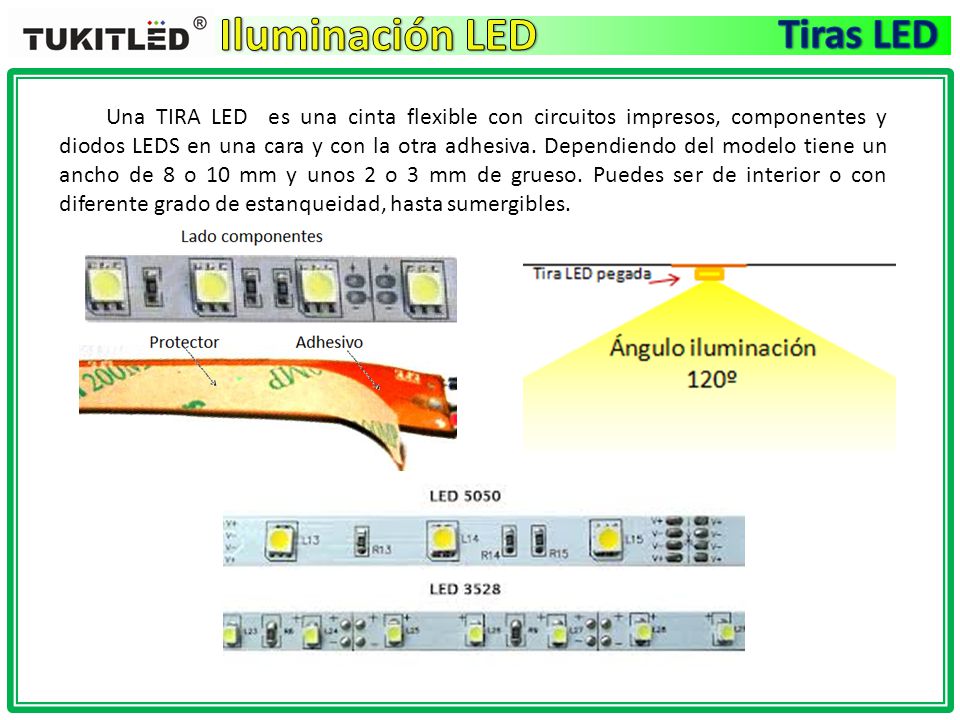

57 Tiras LED Una TIRA LED es una cinta flexible con circuitos impresos, componentes y diodos LEDS en una cara y con la otra adhesiva. Dependiendo del modelo tiene un ancho de 8 o 10 mm y unos 2 o 3 mm de grueso. Puedes ser de interior o con diferente grado de estanqueidad, hasta sumergibles.

58 Tiras LED GRADO DE PROTECCIÓN IP IP20 - IP33 IP65 IP66 IP67 IP68
NO ESTANCA IP65 ESTANCA CONTRA CHORROS DE AGUA EPOXI IP66 CONTRA CHORROS FUERTES DE AGUA IP67 SOPORTA INMERSIONES TEMPORALES SILICONA IP68 SOPORTA INMERSIONES PROFUNDAS SILICONA + EPOXI

59 Tiras LED Las hay alimentadas a 12 ó 24 V DC y a 220 V AC. Las hay monocolor (color fijo), blanco, amarilla, rojo, verde, azul… o multicolor (RGB) que pueden lucir en prácticamente cualquier color. Básicamente las hay con dos tipos de diodo LED: 3528 (tira de 8 mm de ancho) que emite unos 4 lúmenes por LED y el 5050 (tira de 10 mm de ancho) que emite unos 12 lúmenes por cada LED. El nivel de luminosidad depende del tipo y número de LEDS por metro y las hay de 30, 60, 90 o 120 LEDS por metro. Normalmente las Tiras LED se suministran en rollos de 5 metros de longitud, pudiendo cortarse cada 3 LEDS (zona marcada, variable según tipo de tira) o empalmarse indefinidamente. La alimentación deberá tener la potencia adecuada a los metros de longitud.

60 Tiras LED

61 Tiras LED TIRAS COLOR y RGB
La Tira Monocolor lleva diodos LED que iluminan con color fijo y se alimentan con dos cables: uno para el positivo y otro para el negativo. La Tira RGB llevan diodos LED triple (Rojo, Verde y Azul) y dependiendo de cuales alimentemos y con qué intensidad, tendremos un color. Esta tira se alimenta con 4 cables, uno positivo común y uno para controlar cada color (Rojo, Verde o Azul)

62 Tiras LED CONEXION La Tira LED monocolor se puede alimentar directamente a 220 V AC, con el cable adecuado o bien a 12 o 24 V DC a través de la fuente adecuada. NO SE DEBE MANIPULAR NI TOCAR la Tira de LED cuando esté conectada. 12 o 24 V DC 220 V AC FUENTE ALIMENTACION CONEXIÓN A 220 V AC

63 Tiras LED La Tira LED RGB además de la alimentación, en este caso, a 12 o 24 Voltios DC, necesita controlar la intensidad de cada color, de ahí la necesidad del CONTROLADOR. Al controlador le entra la alimentación DC y el, a través del mando remoto, regula la intensidad de cada color, pudiendo obtener luz de cualquier color y cualquier efecto de cambio del mismo. 12 o 24 V DC 220 V AC FUENTE ALIMENTACION CONTROLADOR COLOR MANDO DISTANCIA COLOR TIRA LED RGB

64 Tiras LED Los CONTROLADORES simples solo actúan proporcionando o cortando voltaje, por lo tanto solo tendremos los 7 colores básicos (rojo, verde, azul y algunas combinaciones primarias y más el blanco). Los CONTROLADORES más complejos actúan sobre la intensidad de cada color con lo que se pueden conseguir millones de tonalidades. CONTROLADOR COMPLEJO CONTROLADOR SIMPLE

65 Tiras LED CARACTERISTICAS TIRAS LED DISPONIBLES
Existen multitud de modelos y marcas de Tiras LED en el mercado pero las básicas y mas usadas son las 5050, 60 Leds por metro en sus versiones Color fijo y RGB. A continuación incluimos tabla con las características mas importantes de las tiras LED disponibles en almacén. Significado columnas: Tipo modelo de LED LED marca del LED Led/m. número de Leds por metro Lm/Led lúmenes por LED Lm/m. lúmenes por metro W/m. vatios consumidos por metro Voltaje voltaje de trabajo Angulo ángulo de iluminación Medidas dimensiones Color monocromo (fijo) o RGB Protección grado de estanqueidad

66 TIRAS FLEXIBLES CARACTERISTICAS TIRAS LED DISPONIBLES Tipo LED Led/m.
Lm/led Lm/m. W/m. Voltaje Angulo Medidas Color Protec. 3528 Epistar 60 4 240 5 12 120º 8x2 mm Fijo y RGB IP66 " 120 480 10 Fijo 220 5050 30 360 7,5 10x2 mm 720 14,5 90 1000 22,5 1500 28,8 5630 Samsung 18-21 1200 IP65

67 Flexible si, pero con algunas limitaciones
Tiras LED INSTALACION La Tira LED flexible adhesiva se puede montar en cualquier sitio y casi de cualquier forma. Debe elegir la adecuada en cuanto a la luminosidad que necesita. Dada la mínima diferencia de precio, recomendamos elegir la estanca para evitar problemas de seguridad y suciedad. Se puede montar en línea recta, en L, en U, en Cruz, con la utilización de los conectores adecuados (son baratos). Si hay riesgo de tocar, o es accesible a niños, debe elegir alimentación a 12 voltios, caso contrario conectar a 220 voltios directamente y se evita la fuente de alimentación. Calcule los metros que necesita y compre siempre un poco más, se puede cortar cada 3,5 centímetros. Si va a 220 V ponga los metros que quiera, pero si conecta a 12 voltios deberá calcular los vatios consumidos en total (w/m de la tira x numero de metros) y poner una fuente de alimentación adecuada. Siempre ligeramente sobredimensionada. Y recuerde elegir color adecuado. Para baños y cocina recomendamos BLANCO PURO, para habitaciones BLANCO CALIDO Flexible si, pero con algunas limitaciones

68 PROLONGADORES RIGIDOS
Tiras LED Calcule y utilice los accesorios adecuados CABLE ALIMENTACION A 220 V AC A 12 y 24 V PROLONGADOR FLEXIBLE PROLONGADORES RIGIDOS RECTO 2 PINES RECTO RGB EN L EN T EN CRUZ

69 Metros maximos por tipo de fuente (al 80%)
Tiras LED DIMENSIONAR LA FUENTE DE ALIMENTACION En las instalaciones con tiras LED a 12 y 24 V, voltajes recomendables cuando están al alcance de la mano, y en todas las tiras LED de RGB, es muy importante dimensionar adecuadamente la fuente de alimentación, ya que las tiras LED consumen entre 5 y 20 vatios por metro. Evitaremos sobrecalentamientos y posibles problemas en la fuente de alimentación. Existen Fuentes de Alimentación para interior y estancas, para exterior. A continuación ponemos tablas donde se ven las distintas potencias disponibles y los metros que soporta de cada tipo de tira LED: FUENTES DE ALIMENTACION INTERIOR – POTENCIA y METROS Potencia 80 W 120 W 180 W 300 w 400 W Corriente Max 6,5 12,5 Amp 25 Amp 50 Amp Peso 480 Gr. 480 Gr 550 Gr 1000 Gr 1200 Gr Dimensiones 159x98x42 mm 198x98x42 215x115x50 mm 215x115x50 Tipo Tira de LED Metros maximos por tipo de fuente (al 80%) led/metro 12,8 19,2 28,8 48 64 led/metro 6,4 9,6 14,4 24 32 led/metro 8,5 42,7 led/metro 4,3 16 21,3 led/metro 3 6,45 10,75 14,3 led/metro 2,3 3,2 4,8 8 10,7 led/metro

70 Tiras LED TIRA LED RGB INSTALACIONES GRANDES
Si queremos hacer una instalación RGB mas grande, tenemos que tener en cuenta la potencia del CONTROLADOR, normalmente de 70 o 150 vatios, lo cual nos limita los metros máximos conectados directamente, dependiendo del tipo de tira LED. Si nuestra instalación supera el limite, habrá que poner AMPLIFICADORES RGB, cuantos sean necesarios en función del numero de metros instalados. La figura muestra como se conectan los AMPLIFICADORES. De cada rama se colgaran los metros de tira LED que pueda soportar el CONTROLADOR o los AMPLIFICADORES. 12 V DC + - CONTROLADOR RGB AMPLIFICADOR RGB TIRA LED RGB

71 COMPARATIVA DIFERENTES TECNOLOGIAS Potencia para igual lúmenes
Tecnología Incandescente Halógeno Fluorescente Bajo Consumo LED Potencia para igual lúmenes 25 W 20 W 5 - 7 W 2 - 3 W 40 W 35 W 8 -10 W 3 - 5 W 60 W 50 W 12-15 W 6 - 8 W 90 W 75 W 18-23 W 9 -11 W Lumen x vatio 10 a 15 17 a 20 50 a 60 80 a 120 Horas Vida util 1000 3000 8000 50000 Ahorro 90% 80% 60%

72 Ventajas del LED ECONOMICAS
Menor consumo energético. El ahorro energético medio se calcula del 50% al 90%. Esto es debido al mayor aprovechamiento de la energía consumida y a las menores pérdidas en calor y otras radiaciones no visibles. Mayor duración Superior a horas de encendido, que no hace necesario la sustitución periódica de las lámparas. Compara con las 3000 del Halógeno y 8000 horas del Fluorescente Menor mantenimiento Las lámparas LED no llevan ni balastros ni cebadores lo que permite minimizar el mantenimiento. Ahorro de los costes de reposición de los tubos fluorescentes, balastros, cebadores y mano de obra asociada.

73 Ventajas del LED OPERATIVAS
Alta eficiencia energética. El 95% de la energía consumida se transforma en luz visible. Encendidos: Los tubos LED son de arranque instantáneo y no les afecta a sus horas de vida. El tubo y lámpara fluorescente tarda en arrancar y el número de encendidos diarios afecta a su vida y al consumo energético. Muchos fabricantes de tubos fluorescentes estiman la vida del tubo en horas teniendo en cuenta únicamente 2 encendidos al día Mínima producción de calor. El calor que producen las lámparas LED es despreciable de tal forma que se habla de no producción de calor. Esta propiedad es muy importe para el rendimiento de la lámpara y permite además su uso en iluminación de productos que pueden ver alteradas sus propiedades, aspecto o conservación por el calor. Robustez: Los tubos de LED aguantan mucho más los golpes y vibraciones que los tubos fluorescentes. Calidad de iluminación. El encendido y el apagado es instantáneo y sin parpadeos evitando el efecto estroboscópico de otras lámparas.

74 Ventajas del LED ECOLOGICAS
Contaminación. Los tubos LED no contienen productos tóxicos ni contaminantes y están específicamente libres de Mercurio y Plomo. Respeto al medio ambiente. Su eficiencia energética disminuye considerablemente la emisión de CO2 a la atmósfera. Emisión lumínica Al ser la emisión de luz direccional hacia la zona que debe ser iluminada se evita la contaminación lumínica. SEGURIDAD Exposición. No producen radicaciones IR ni UV, por lo que largos períodos de exposición no afectan a la salud.

75 Instalación Tubo LED PUENTEAR REACTANCIA PUENTEAR REACTANCIA
220 V TUBO FLUORESCENTE REACTANCIA ELECTRONICA L N 220 V L N 220 V REACTANCIA TUBO FLUORESCENTE CEBADOR L N 220 V CEBADOR REACTANCIA TUBO LED PUENTEAR REACTANCIA QUITAR CEBADOR TUBO LED REACTANCIA ELECTRONICA L N 220 V PUENTEAR REACTANCIA
