1 1°D Jaime Antonio Osnaya Elizalde N.L.26
Topología 1°D Jaime Antonio Osnaya Elizalde N.L.26

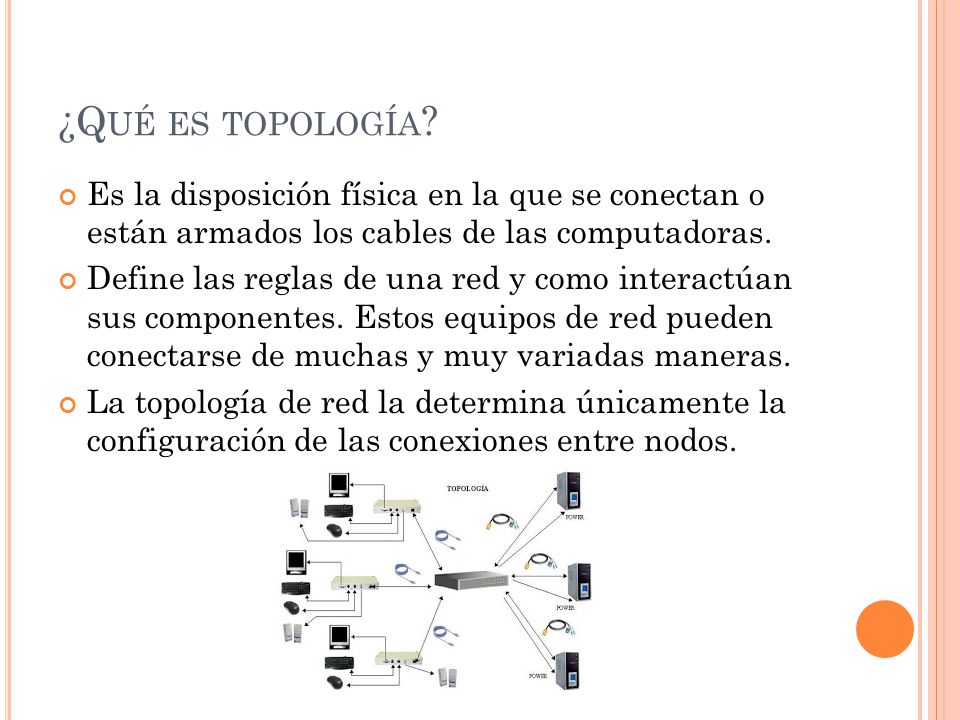

2 ¿Qué es topología? Es la disposición física en la que se conectan o están armados los cables de las computadoras. Define las reglas de una red y como interactúan sus componentes. Estos equipos de red pueden conectarse de muchas y muy variadas maneras. La topología de red la determina únicamente la configuración de las conexiones entre nodos.

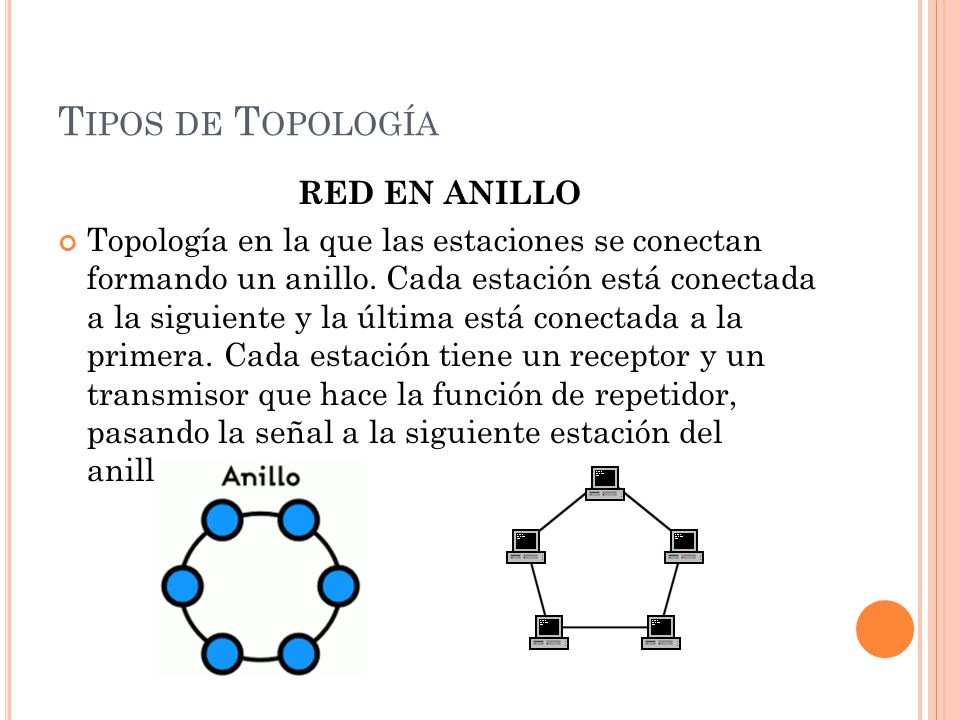

3 Tipos de Topología RED EN ANILLO
Topología en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.

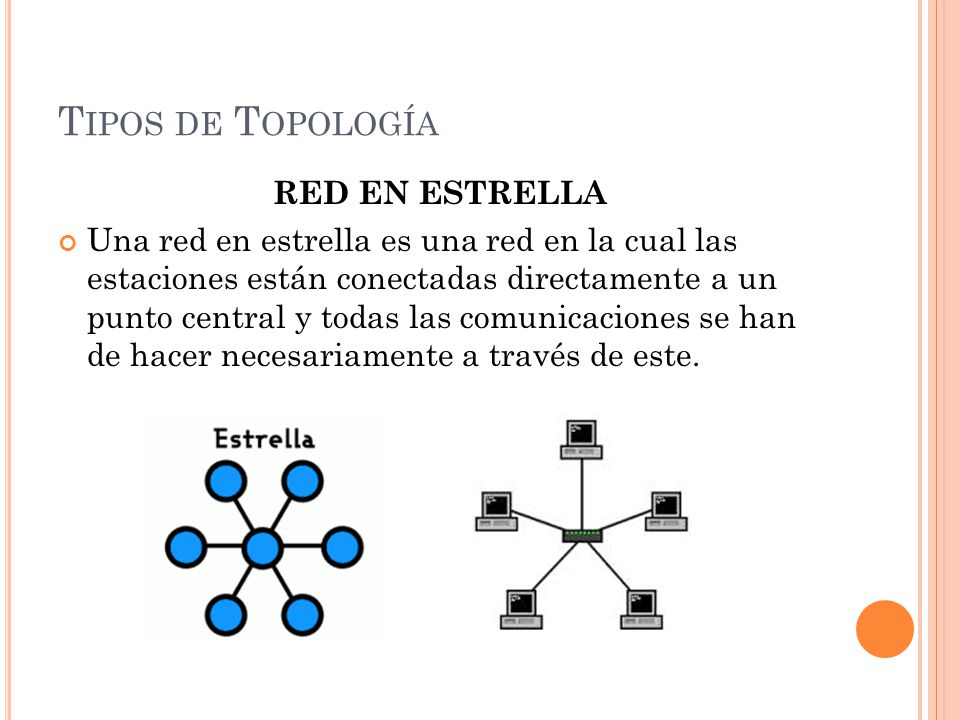

4 Tipos de Topología RED EN ESTRELLA
Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este.

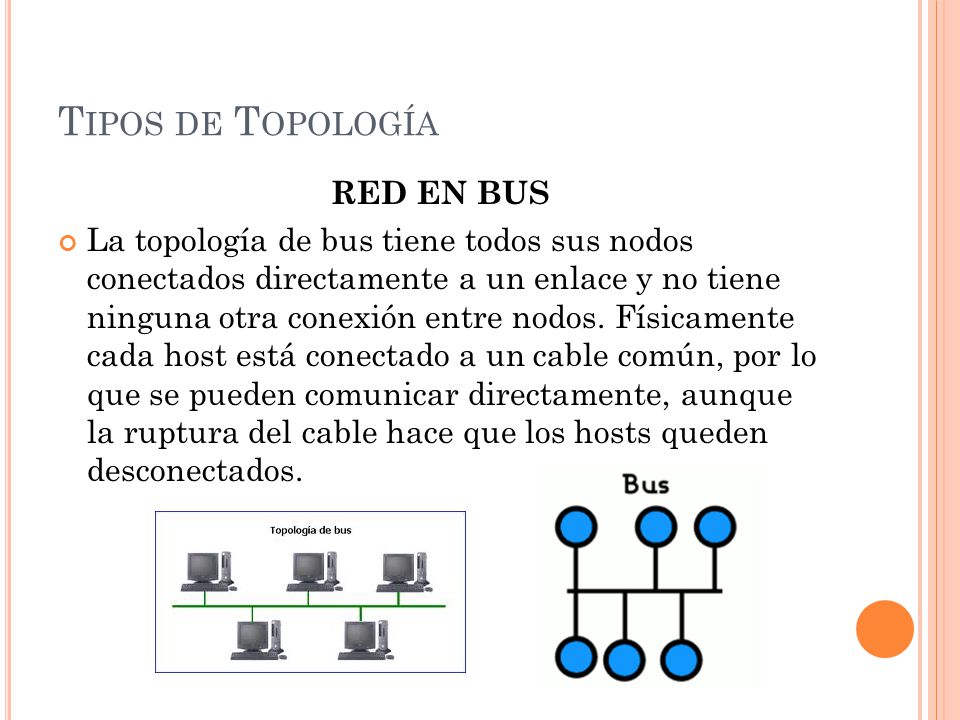

5 Tipos de Topología RED EN BUS
La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados.

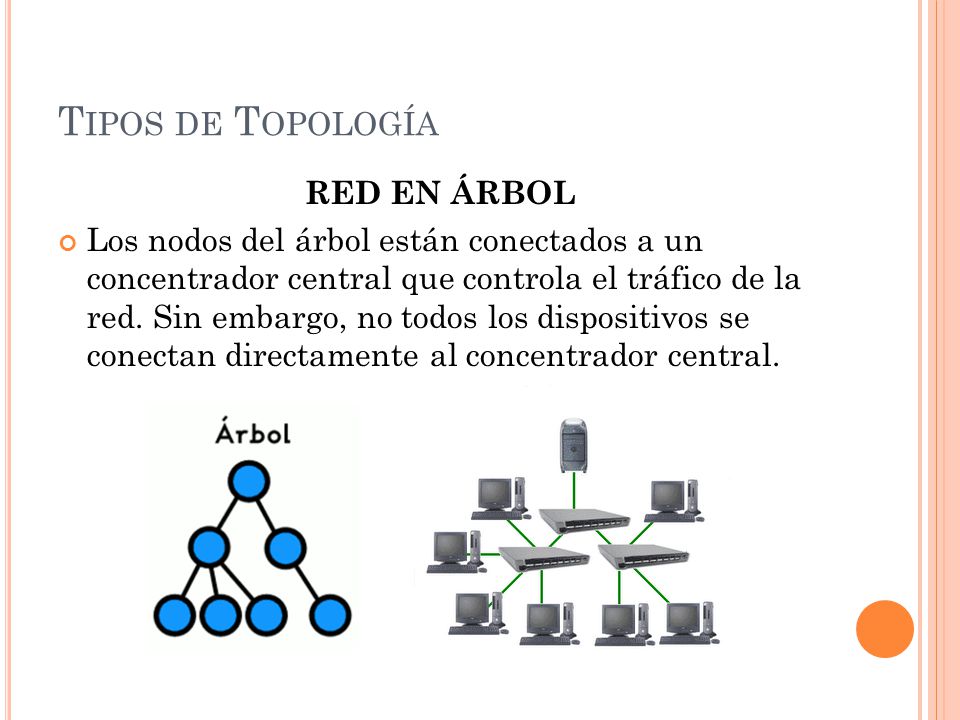

6 Tipos de Topología RED EN ÁRBOL
Los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central.

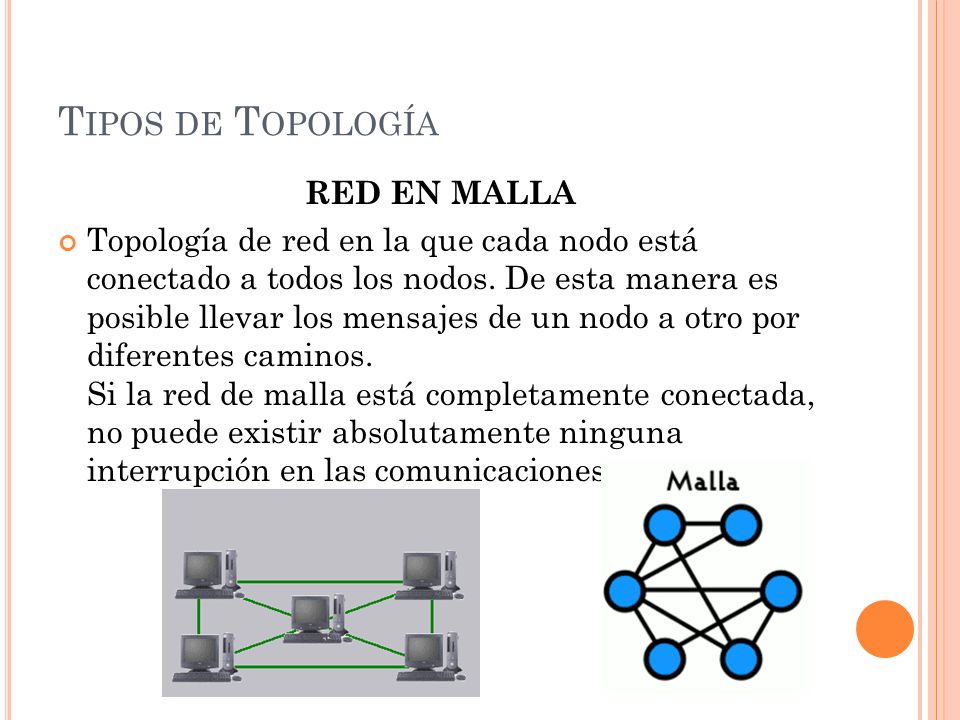

7 Tipos de Topología RED EN MALLA
Topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos.  Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones.

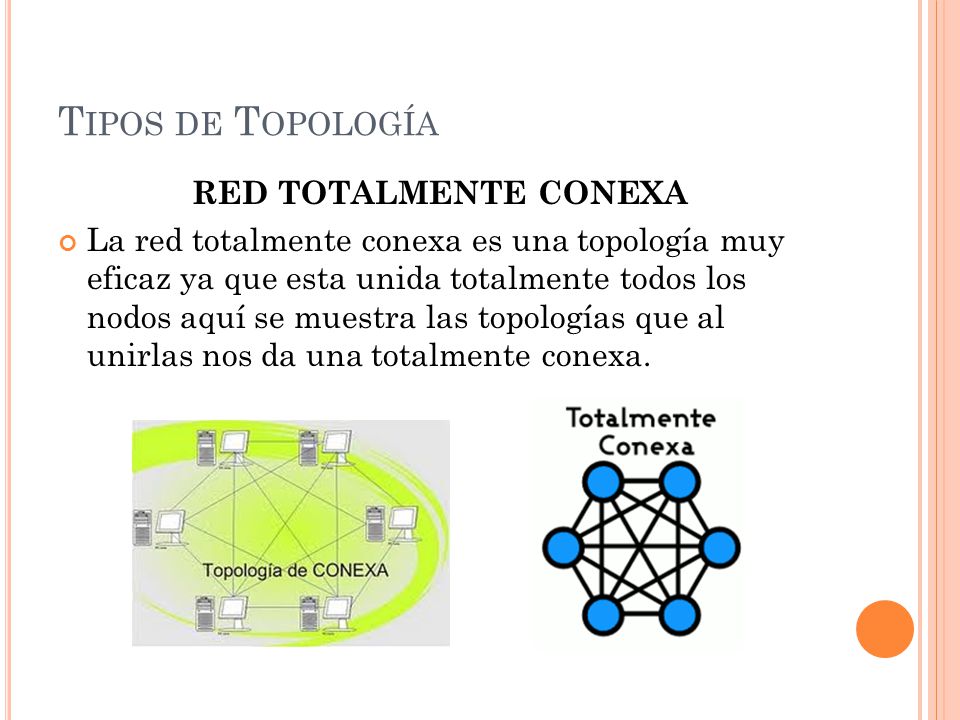

8 Tipos de Topología RED TOTALMENTE CONEXA
La red totalmente conexa es una topología muy eficaz ya que esta unida totalmente todos los nodos aquí se muestra las topologías que al unirlas nos da una totalmente conexa.

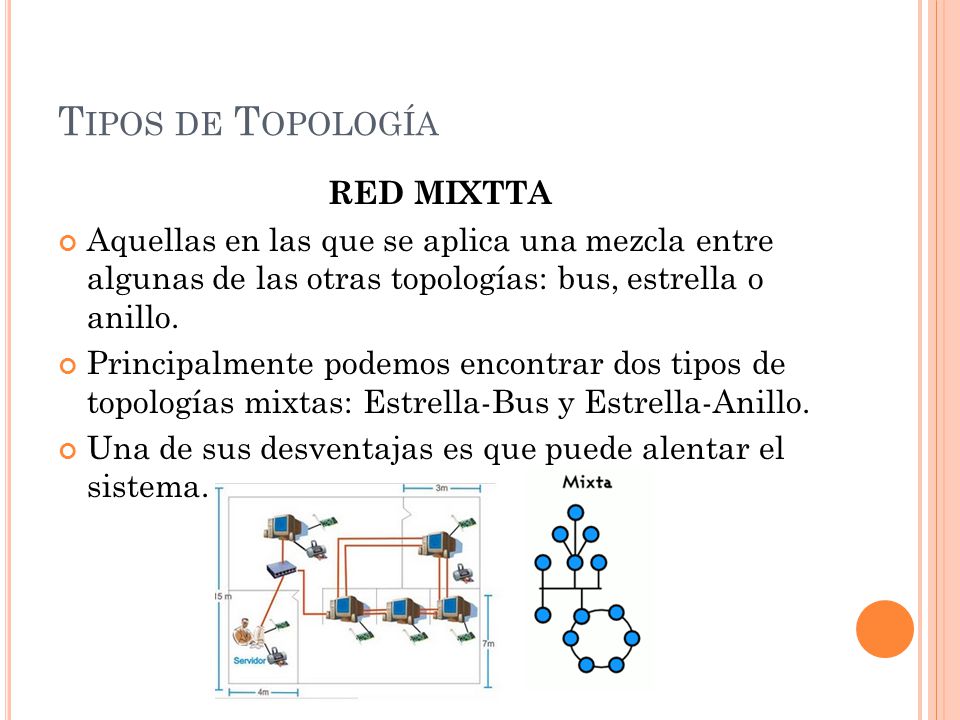

9 Tipos de Topología RED MIXTTA
Aquellas en las que se aplica una mezcla entre algunas de las otras topologías: bus, estrella o anillo. Principalmente podemos encontrar dos tipos de topologías mixtas: Estrella-Bus y Estrella-Anillo. Una de sus desventajas es que puede alentar el sistema.

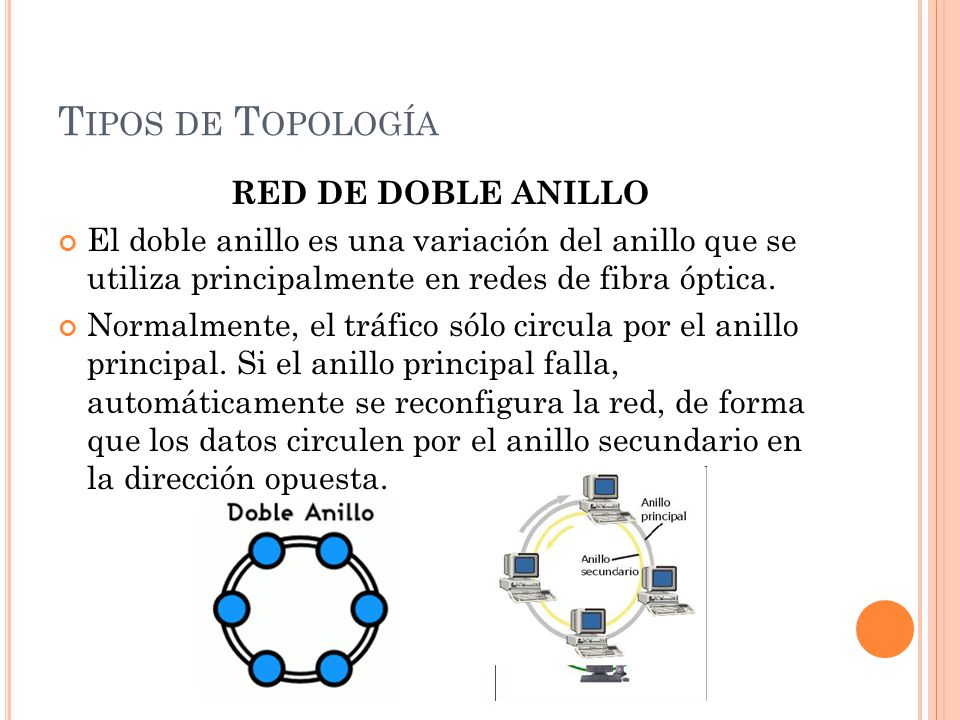

10 Tipos de Topología RED DE DOBLE ANILLO
El doble anillo es una variación del anillo que se utiliza principalmente en redes de fibra óptica. Normalmente, el tráfico sólo circula por el anillo principal. Si el anillo principal falla, automáticamente se reconfigura la red, de forma que los datos circulen por el anillo secundario en la dirección opuesta.

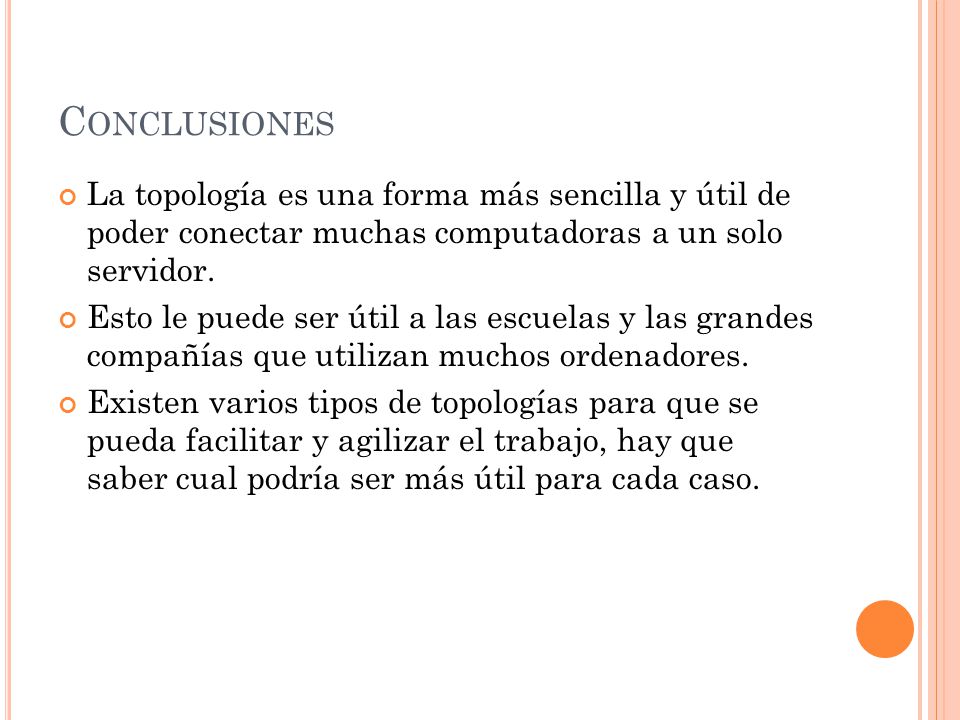

11 Conclusiones La topología es una forma más sencilla y útil de poder conectar muchas computadoras a un solo servidor. Esto le puede ser útil a las escuelas y las grandes compañías que utilizan muchos ordenadores. Existen varios tipos de topologías para que se pueda facilitar y agilizar el trabajo, hay que saber cual podría ser más útil para cada caso.
