1 Máquinas eléctricas: El transformador

2 ESQUEMA GENERAL EL TRANSFORMADOR
CLASIFICACIÓN DE LAS MÁQUINAS ELÉCTRICAS ORIGEN Y ANTECEDENTES DEL TRANSFORMADOR CONSTITUCIÓN DE UN TRANSFORMADOR PRINCIPIO DE FUNCIONAMIENTO FUNCIONAMIENTO EN CARGA EL TRANSFORMADOR REAL CIRCUITO EQUIVALENTE Y REDUCCIÓN DE UN TRANSFORMADOR PÉRDIDAS EN UN TRANSFORMADOR EL TRANSFORMADOR TRIFÁSICO TIPOS DE TRANSFORMADORES

3 MÁQUINAS ELÉCTRICAS GENERADORES
TRANSFORMAN ENERGÍA MECÁNICA EN ELÉCTRICA MOTORES CONVIERTEN ENERGÍA ELÉCTRICA EN MECÁNICA TRANSFORMADORES MODIFICAN LOS PARÁMETROS DE LA ENERGÍA ELÉCTRICA DE SALIDA CON RESPECTO A LOS DE ENTRADA

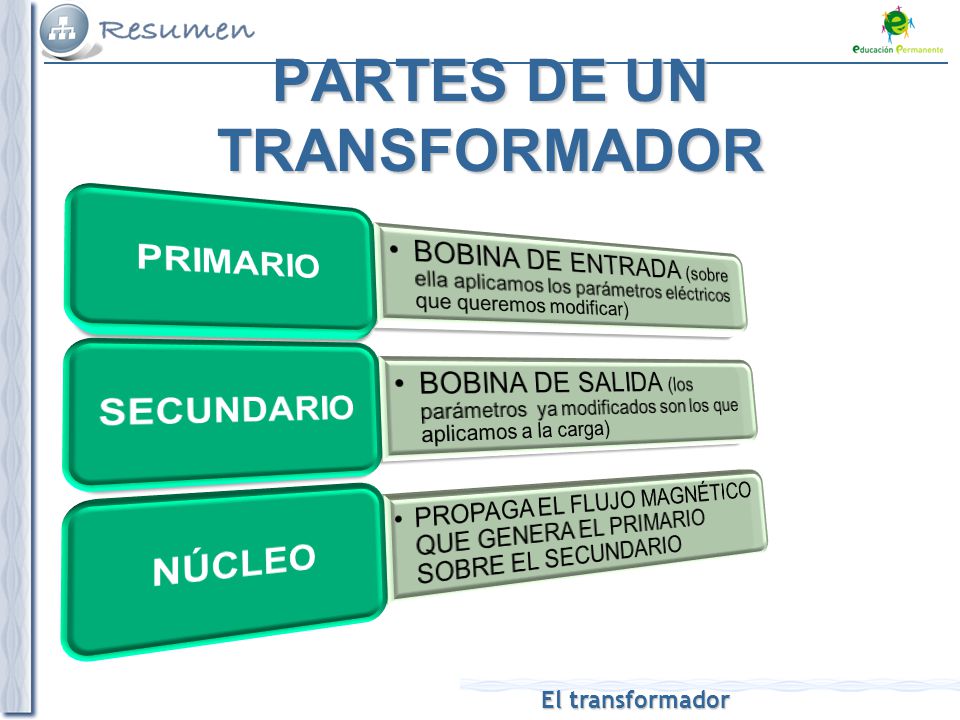

4 PARTES DE UN TRANSFORMADOR
PRIMARIO BOBINA DE ENTRADA (sobre ella aplicamos los parámetros eléctricos que queremos modificar) SECUNDARIO BOBINA DE SALIDA (los parámetros ya modificados son los que aplicamos a la carga) NÚCLEO PROPAGA EL FLUJO MAGNÉTICO QUE GENERA EL PRIMARIO SOBRE EL SECUNDARIO

5 PRINCIPIO DE FUNCIONAMIENTO DE UN TRANSFORMADOR MONOFÁSICO
TENSIÓN PRIMARIA FLUJO MAGNÉTICO  Fijados f y N, solo depende de V. En fase con I TENSIÓN INDUCIDA  De valor similar a V, desfasada 180 RELACIÓN DE TRANSFORMACIÓN

6 FUNCIONAMIENTO REAL CORRIENTE EN VACÍO
CORRIENTE PRIMARIA CORRIENTE EN VACÍO TENSIÓN INDUCIDA PRIMARIA 1 TENSIÓN EN BORNES DEL SECUNDARIO V2, APLICADA A LA CARGA

7 CIRCUITO EQUIVALENTE Y REDUCCIÓN DEL SECUNDARIO AL PRIMARIO
Es una herramienta que utilizamos para representar las magnitudes del secundario Multiplicamos esas magnitudes por la relación de transformación y las identificamos marcándoles con el superíndice prima Obtenemos la resistencia y la reactancia de cortocircuito Obtenemos el circuito equivalente y lo representamos También podemos proceder a la inversa, reducir el primario al secundario

8 PÉRDIDAS EN UN TRANSFORMADOR
Pérdidas en el cobre, PCu Índice de Carga, C Pérdidas en el hierro, PFe Rendimiento,  Intensidad de máximo rendimiento

9 TRANSFORMADOR TRIFÁSICO
Conexionado Estrella-Estrella Conexionado Estrella-Triángulo Conexionado Triángulo-Triángulo Conexionado Triángulo-Estrella Potencia nominal
