1 Tecnología Eléctrica 2004/2005
Sistemas Trifásicos Tecnología Eléctrica 2004/2005

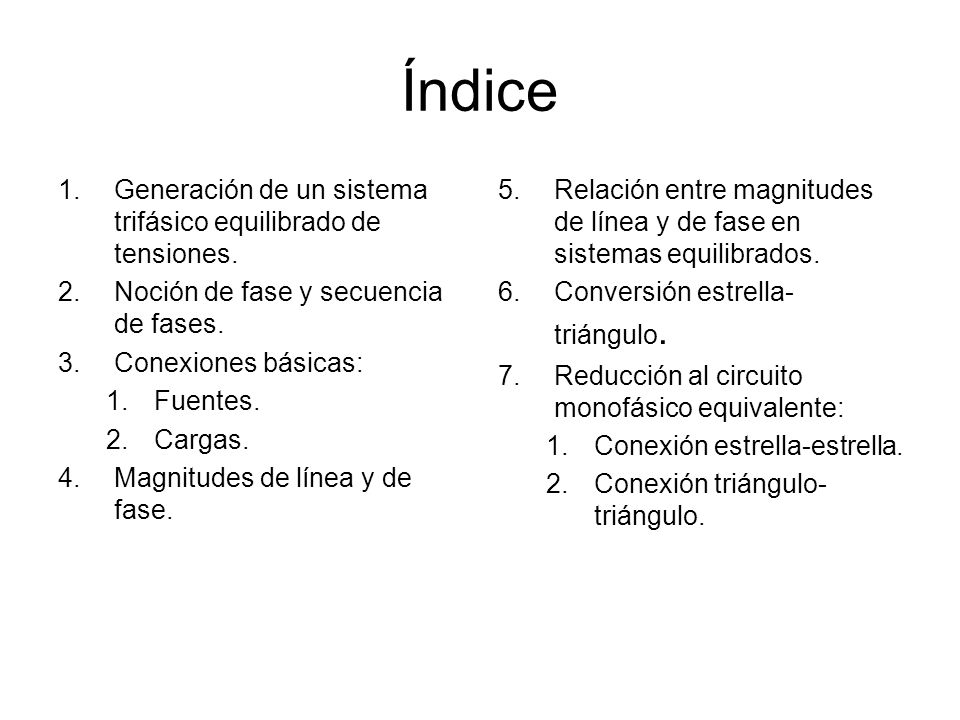

2 Índice Generación de un sistema trifásico equilibrado de tensiones.
Noción de fase y secuencia de fases. Conexiones básicas: Fuentes. Cargas. Magnitudes de línea y de fase. Relación entre magnitudes de línea y de fase en sistemas equilibrados. Conversión estrella-triángulo. Reducción al circuito monofásico equivalente: Conexión estrella-estrella. Conexión triángulo-triángulo.

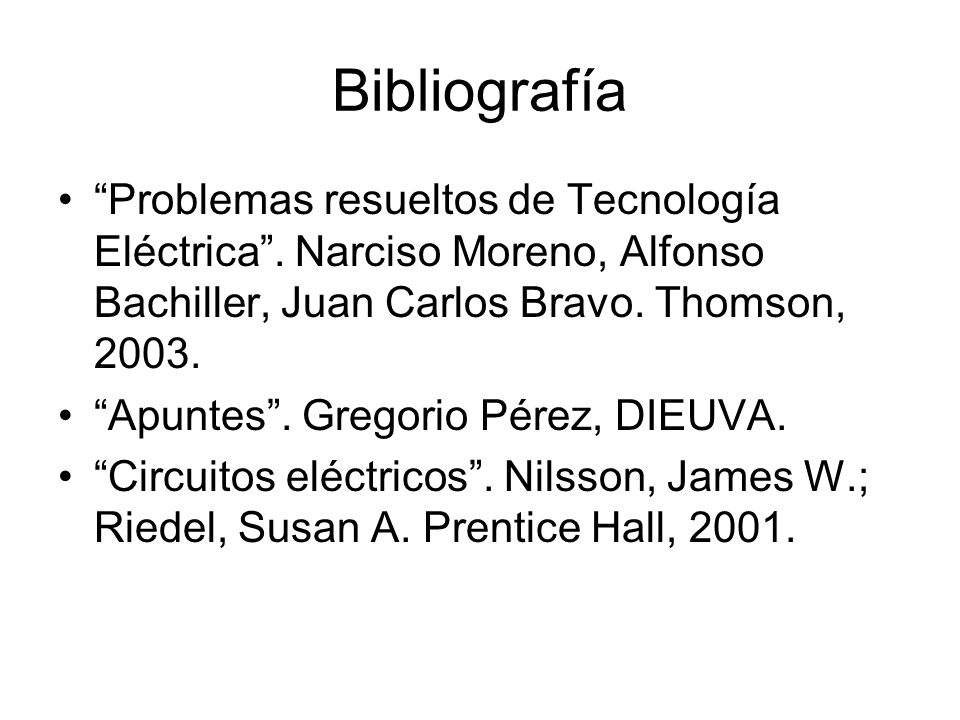

3 Bibliografía “Problemas resueltos de Tecnología Eléctrica”. Narciso Moreno, Alfonso Bachiller, Juan Carlos Bravo. Thomson, 2003. “Apuntes”. Gregorio Pérez, DIEUVA. “Circuitos eléctricos”. Nilsson, James W.; Riedel, Susan A. Prentice Hall, 2001.

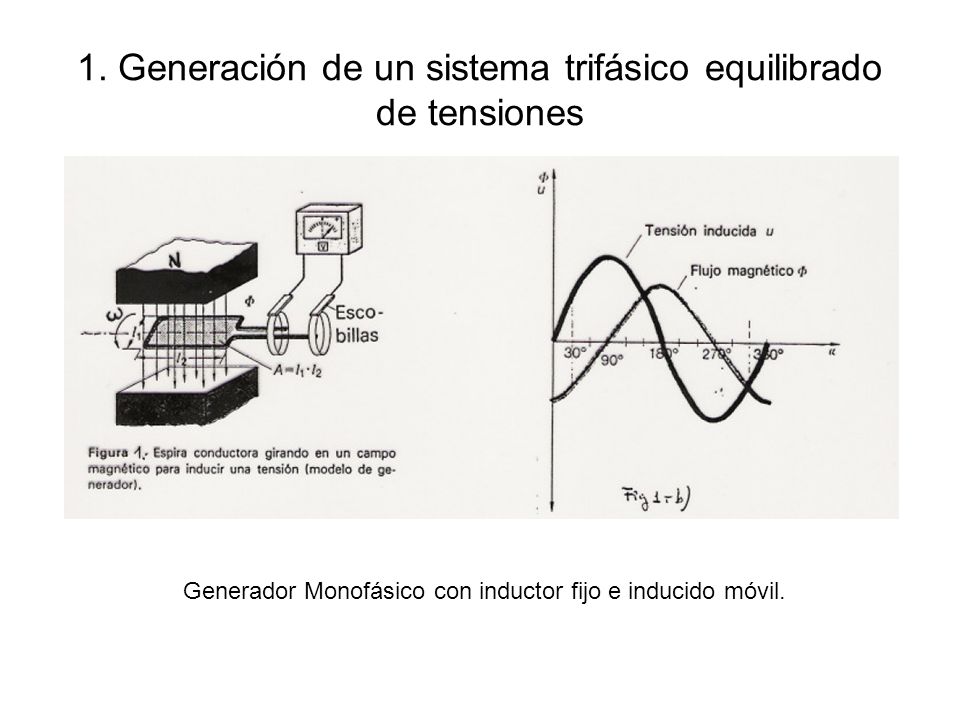

4 1. Generación de un sistema trifásico equilibrado de tensiones
Generador Monofásico con inductor fijo e inducido móvil.

5 1. Generación de un sistema trifásico equilibrado de tensiones
Generador Monofásico con inductor móvil e inducido fijo.

6 1. Generación de un sistema trifásico equilibrado de tensiones

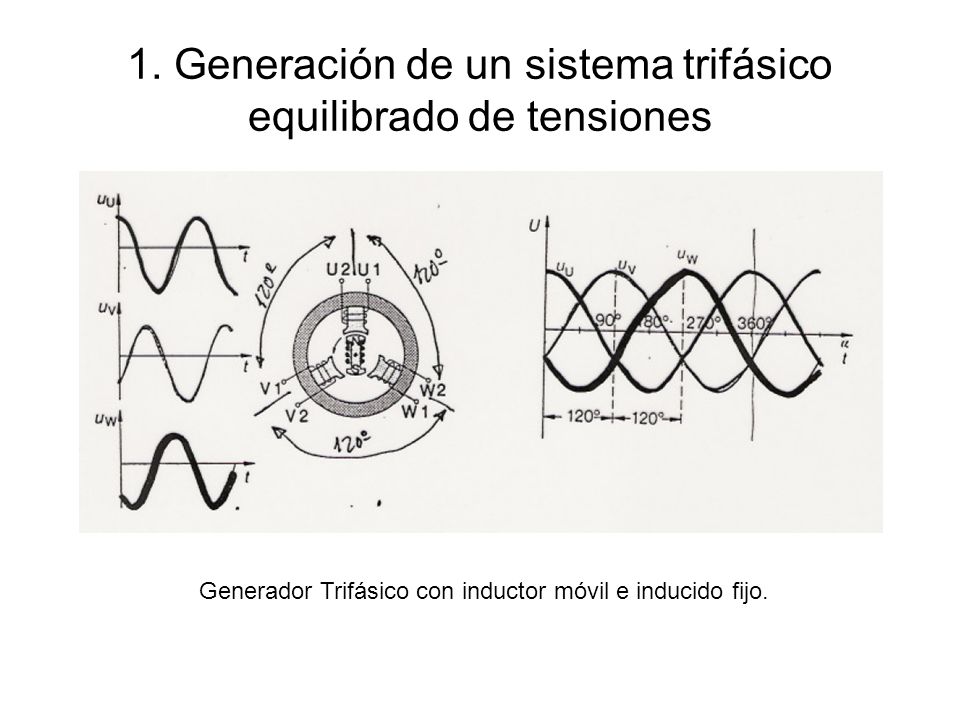

Generador Trifásico con inductor móvil e inducido fijo.

7 1. Generación de un sistema trifásico equilibrado de tensiones
Sistema de Tensiones Inducidas Plano Complejo Dominio Temporal Secuencia Directa Origen de Fases

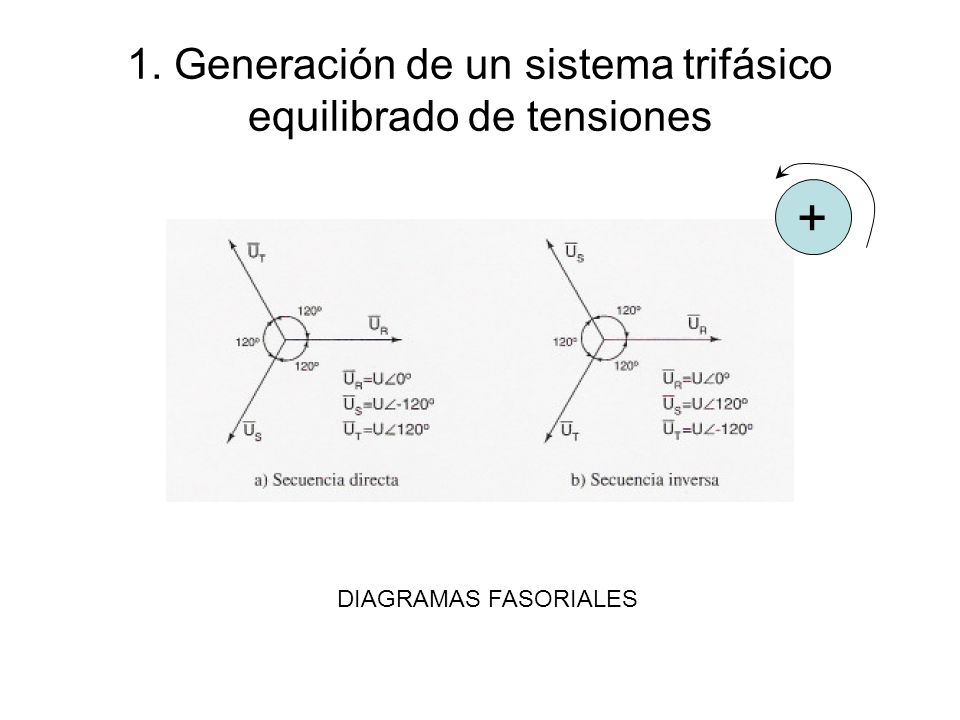

8 1. Generación de un sistema trifásico equilibrado de tensiones
+ DIAGRAMAS FASORIALES

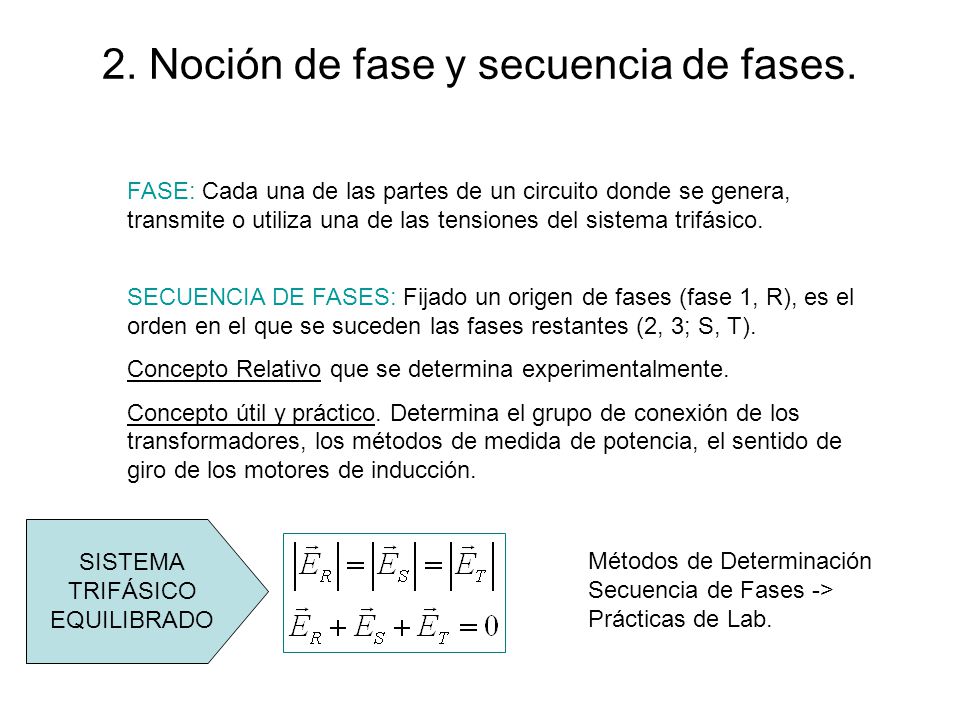

9 2. Noción de fase y secuencia de fases.
FASE: Cada una de las partes de un circuito donde se genera, transmite o utiliza una de las tensiones del sistema trifásico. SECUENCIA DE FASES: Fijado un origen de fases (fase 1, R), es el orden en el que se suceden las fases restantes (2, 3; S, T). Concepto Relativo que se determina experimentalmente. Concepto útil y práctico. Determina el grupo de conexión de los transformadores, los métodos de medida de potencia, el sentido de giro de los motores de inducción. SISTEMA TRIFÁSICO EQUILIBRADO Métodos de Determinación Secuencia de Fases -> Prácticas de Lab.

10 3. Conexiones Básicas Conexión Independiente: Se emplea el sistema trifásico para alimentar tres cargas monofásicas individualmente. Requiere de 6 conductores para distribuir la energía Para reducir el número de conductores, se emplea la conexión: ESTRELLA TRIÁNGULO

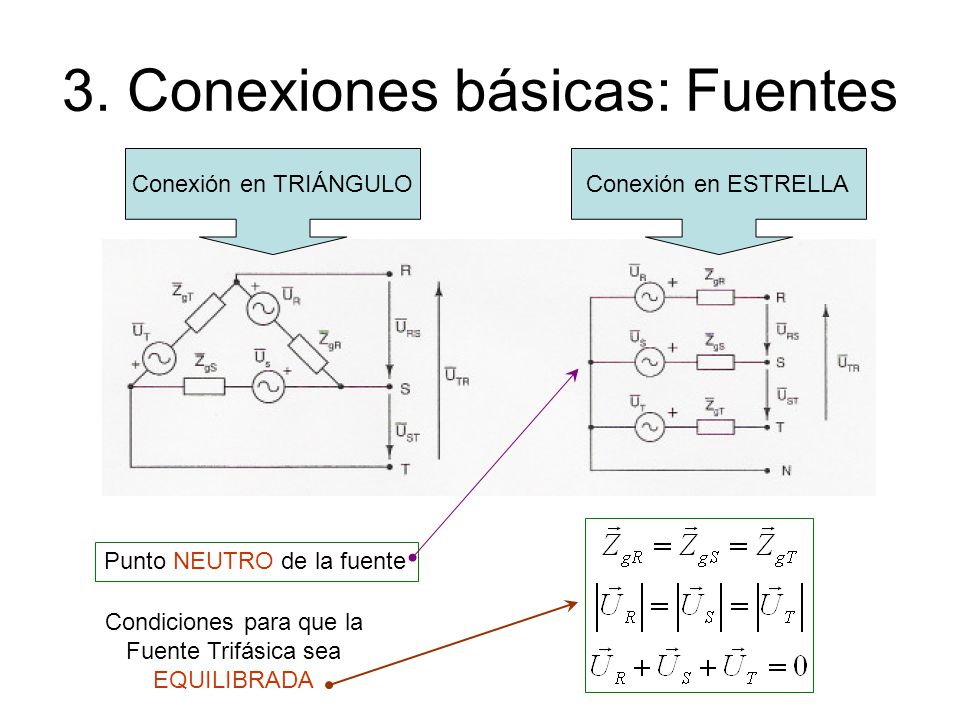

11 3. Conexiones básicas: Fuentes
Conexión en TRIÁNGULO Conexión en ESTRELLA Punto NEUTRO de la fuente Condiciones para que la Fuente Trifásica sea EQUILIBRADA

12 3. Conexiones básicas: Cargas
Conexión en TRIÁNGULO Conexión en ESTRELLA Punto NEUTRO de la carga Condiciones para que la Carga Trifásica sea EQUILIBRADA

13 3. Conexiones básicas

14 4. Magnitudes de fase y de línea

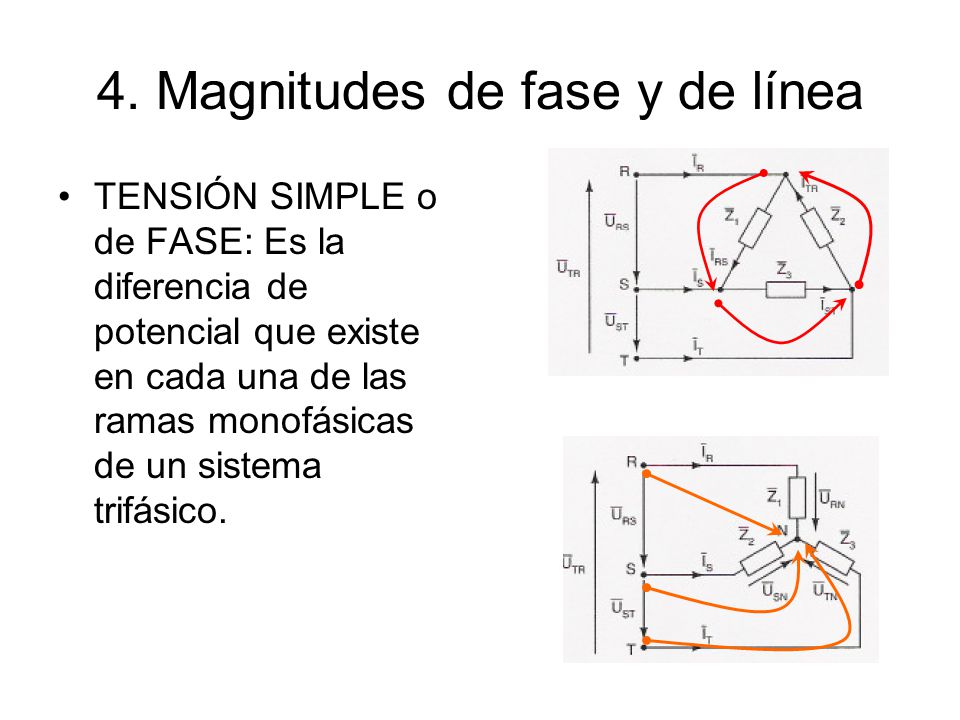

TENSIÓN SIMPLE o de FASE: Es la diferencia de potencial que existe en cada una de las ramas monofásicas de un sistema trifásico.

15 4. Magnitudes de fase y de línea

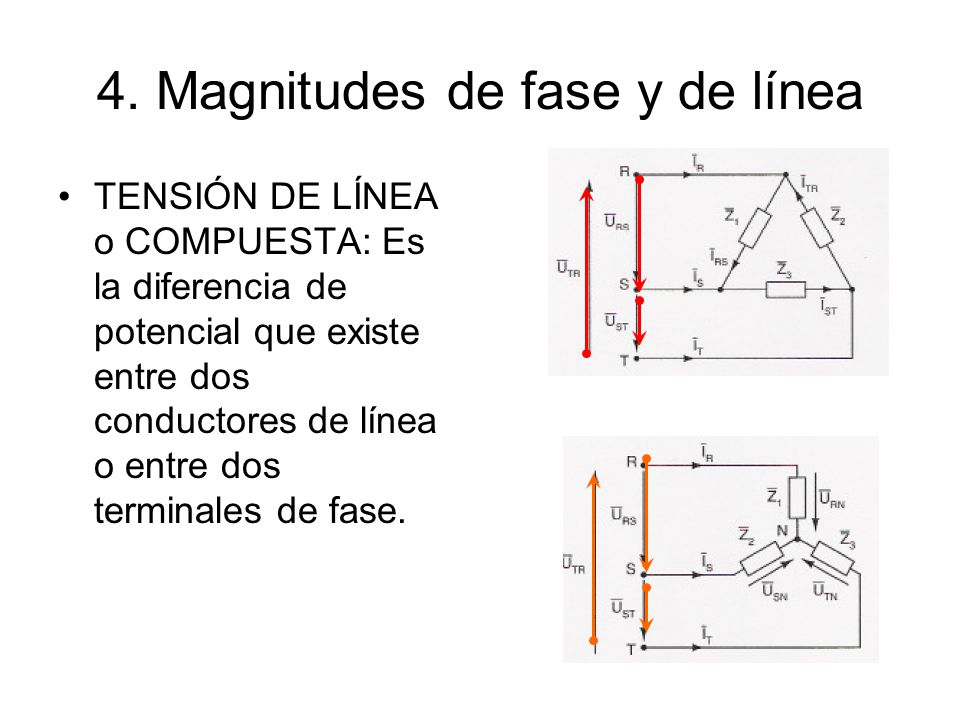

TENSIÓN DE LÍNEA o COMPUESTA: Es la diferencia de potencial que existe entre dos conductores de línea o entre dos terminales de fase.

16 4. Magnitudes de fase y de línea
INTENSIDAD de FASE: Es la que circula por cada una de las ramas monofásicas de un sistema trifásico.

17 4. Magnitudes de fase y de línea
INTENSIDAD de LÍNEA: Es la que circula por cada uno de los conductores de línea.

18 4. Magnitudes de fase y de línea
La tensión compuesta y la tensión simple coinciden en un sistema conectado en triángulo. La corriente de fase y de línea coinciden en un sistema conectado en estrella.

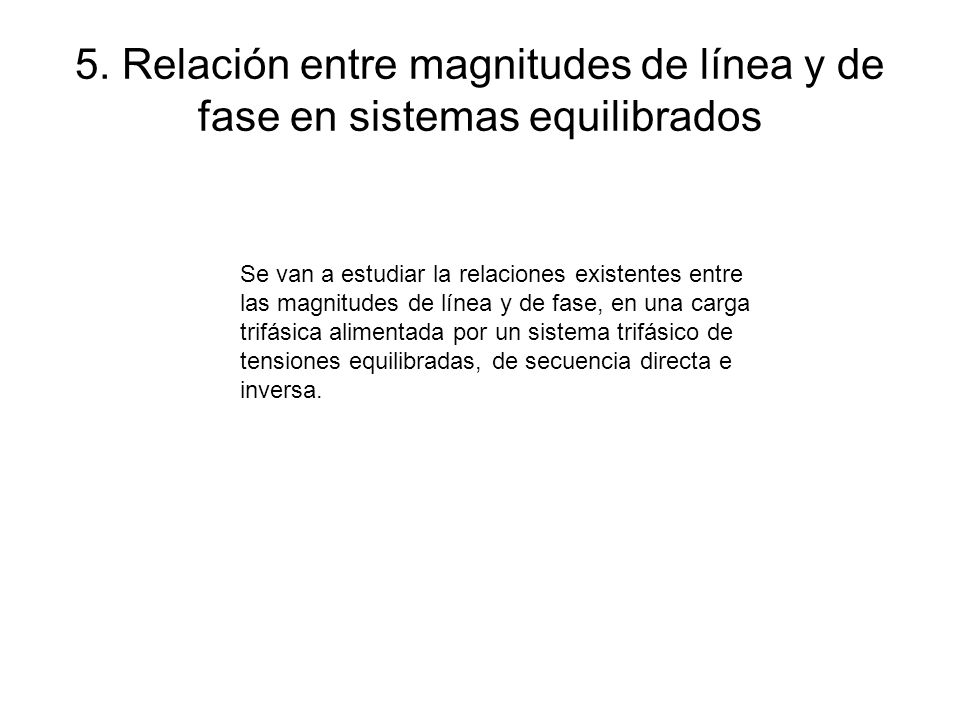

19 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
Se van a estudiar la relaciones existentes entre las magnitudes de línea y de fase, en una carga trifásica alimentada por un sistema trifásico de tensiones equilibradas, de secuencia directa e inversa.

20 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados

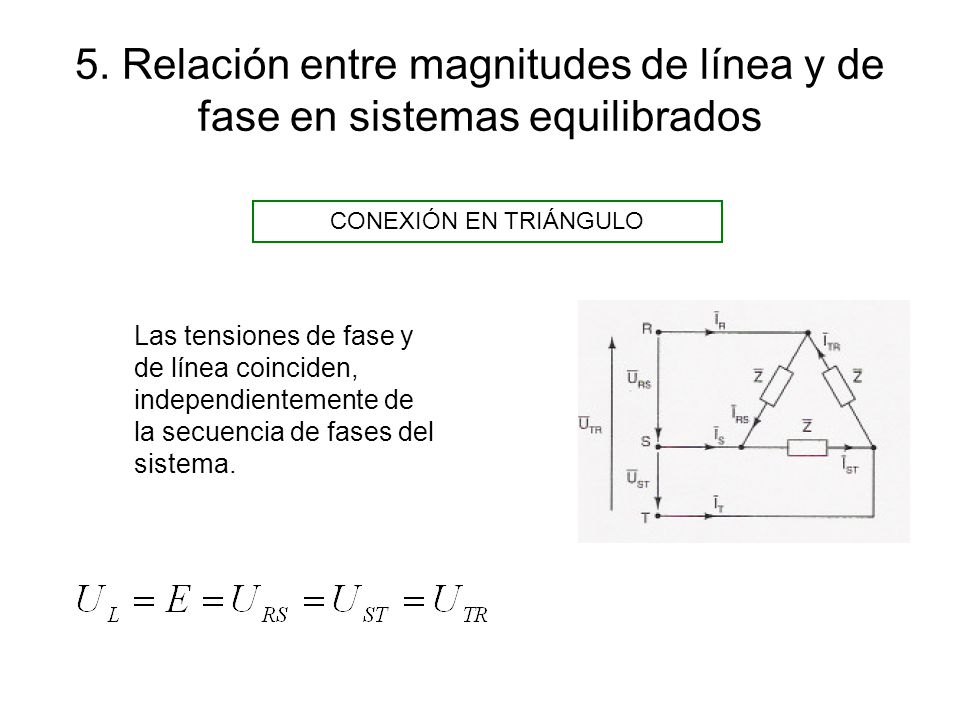

CONEXIÓN EN TRIÁNGULO Las tensiones de fase y de línea coinciden, independientemente de la secuencia de fases del sistema.

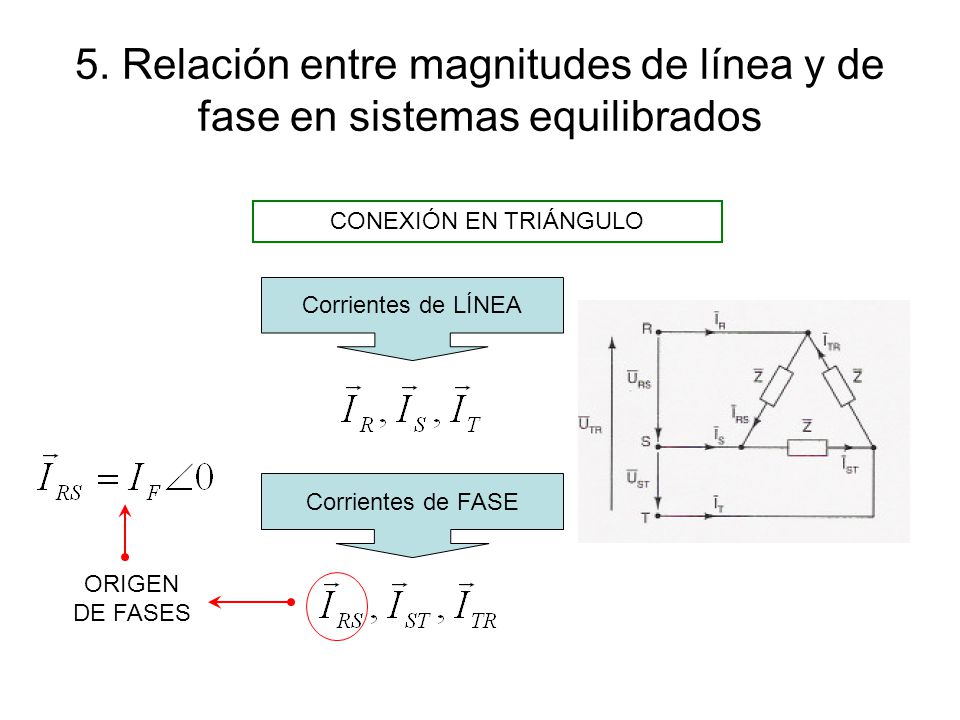

21 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN TRIÁNGULO Corrientes de LÍNEA Corrientes de FASE ORIGEN DE FASES

22 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN TRIÁNGULO Corrientes de FASE Secuencia DIRECTA Secuencia INVERSA

23 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN TRIÁNGULO Corrientes de LÍNEA Secuencia DIRECTA Secuencia INVERSA

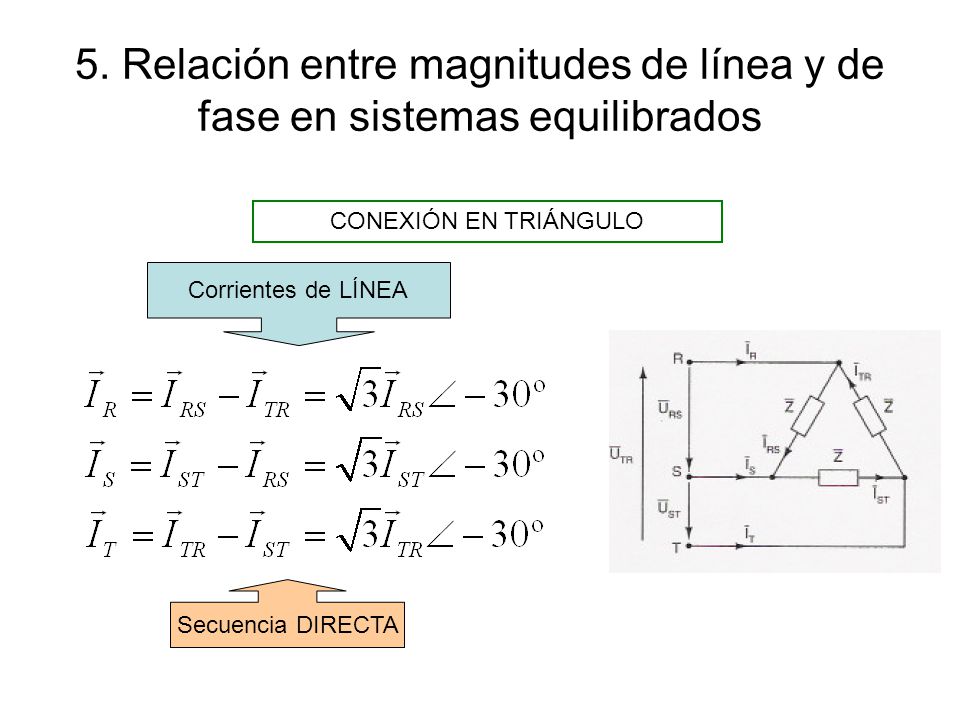

24 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN TRIÁNGULO Corrientes de LÍNEA Secuencia DIRECTA

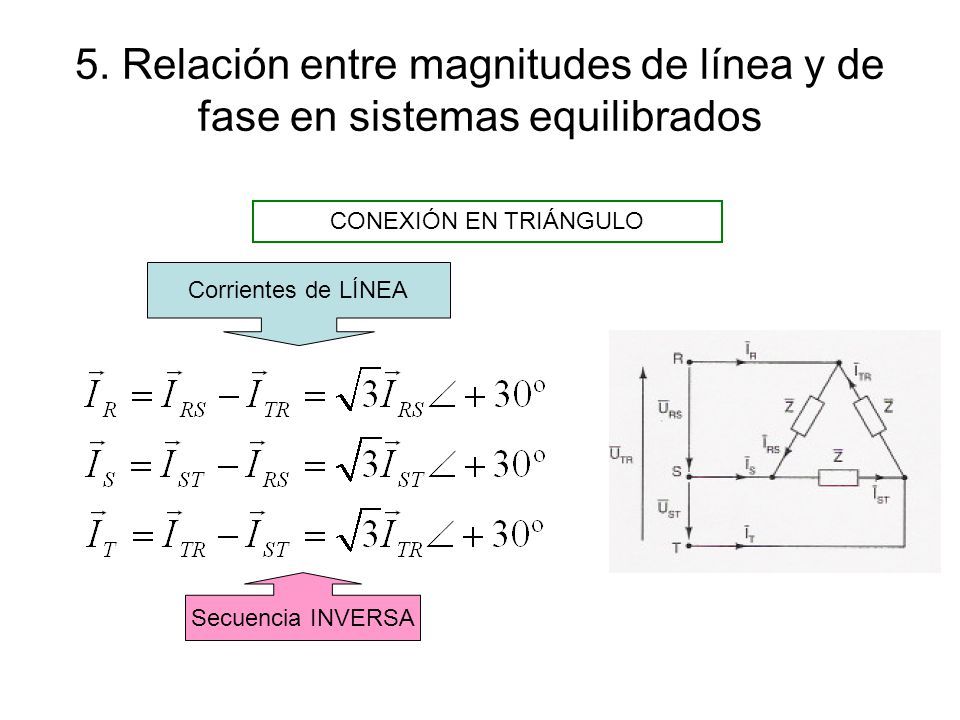

25 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN TRIÁNGULO Corrientes de LÍNEA Secuencia INVERSA

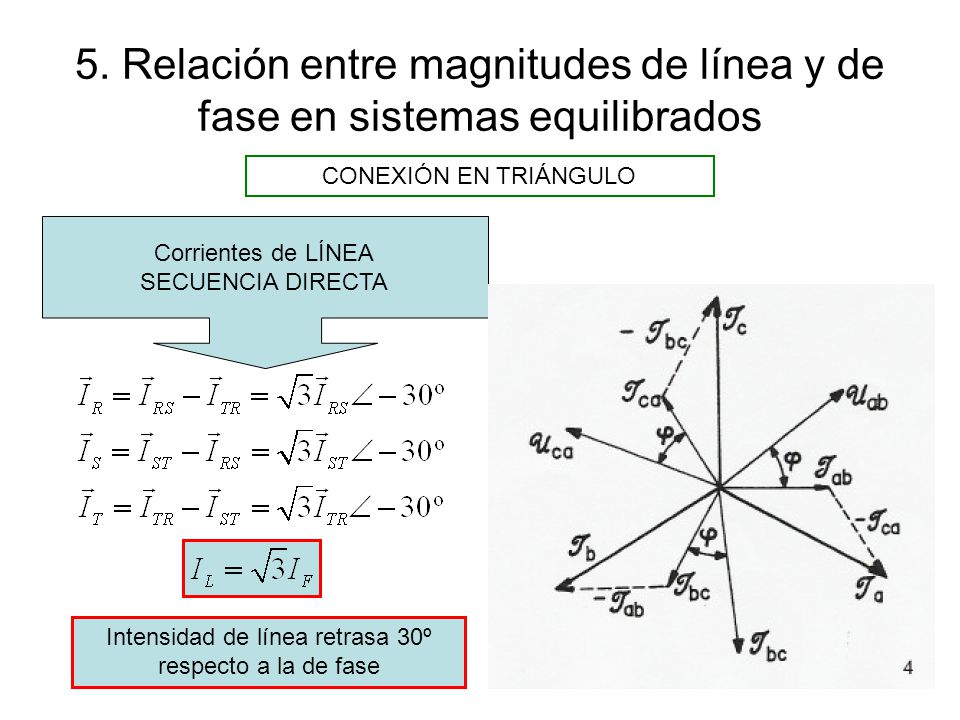

26 Intensidad de línea retrasa 30º respecto a la de fase
5. Relación entre magnitudes de línea y de fase en sistemas equilibrados CONEXIÓN EN TRIÁNGULO Corrientes de LÍNEA SECUENCIA DIRECTA Intensidad de línea retrasa 30º respecto a la de fase

27 Intensidad de línea adelanta 30º respecto a la de fase
5. Relación entre magnitudes de línea y de fase en sistemas equilibrados CONEXIÓN EN TRIÁNGULO Corrientes de LÍNEA SECUENCIA INVERSA DIBUJAR DIAGRAMA FASORIAL Intensidad de línea adelanta 30º respecto a la de fase

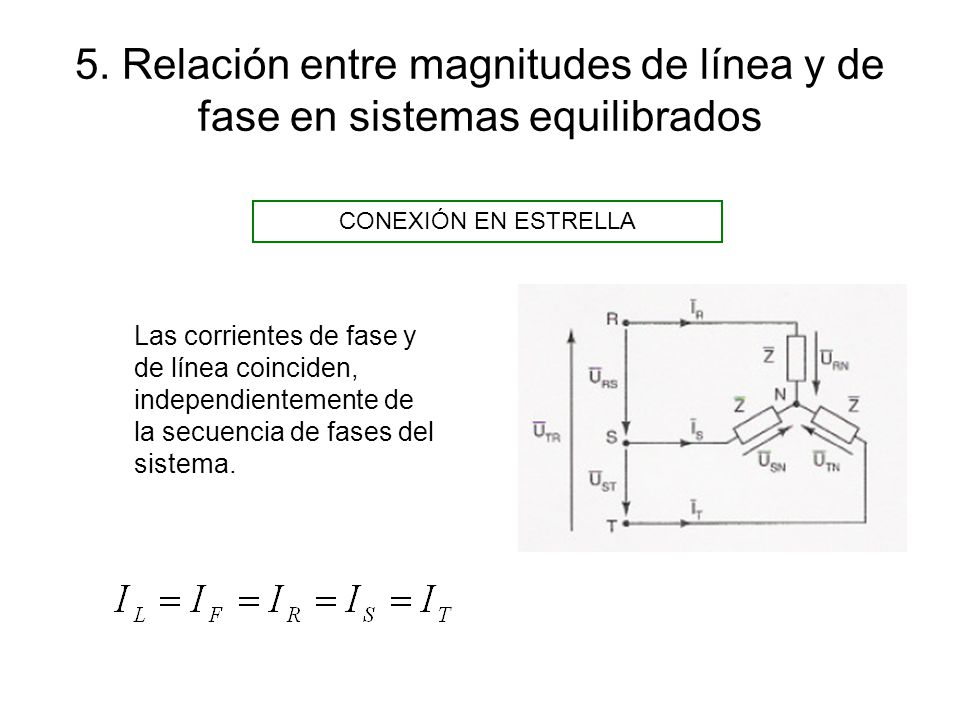

28 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN ESTRELLA Las corrientes de fase y de línea coinciden, independientemente de la secuencia de fases del sistema.

29 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN ESTRELLA Tensiones de LÍNEA Tensiones de FASE ORIGEN DE FASES

30 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN TRIÁNGULO TENSIONES de FASE Secuencia DIRECTA Secuencia INVERSA

31 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN ESTRELLA TENSIONES DE LÍNEA Secuencia DIRECTA

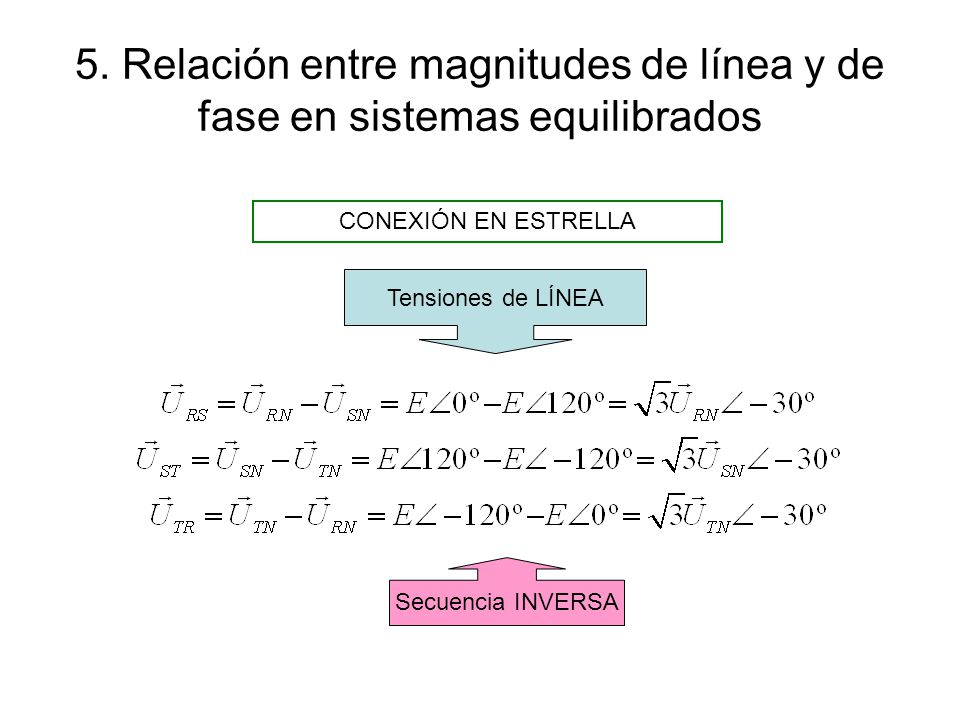

32 5. Relación entre magnitudes de línea y de fase en sistemas equilibrados
CONEXIÓN EN ESTRELLA Tensiones de LÍNEA Secuencia INVERSA

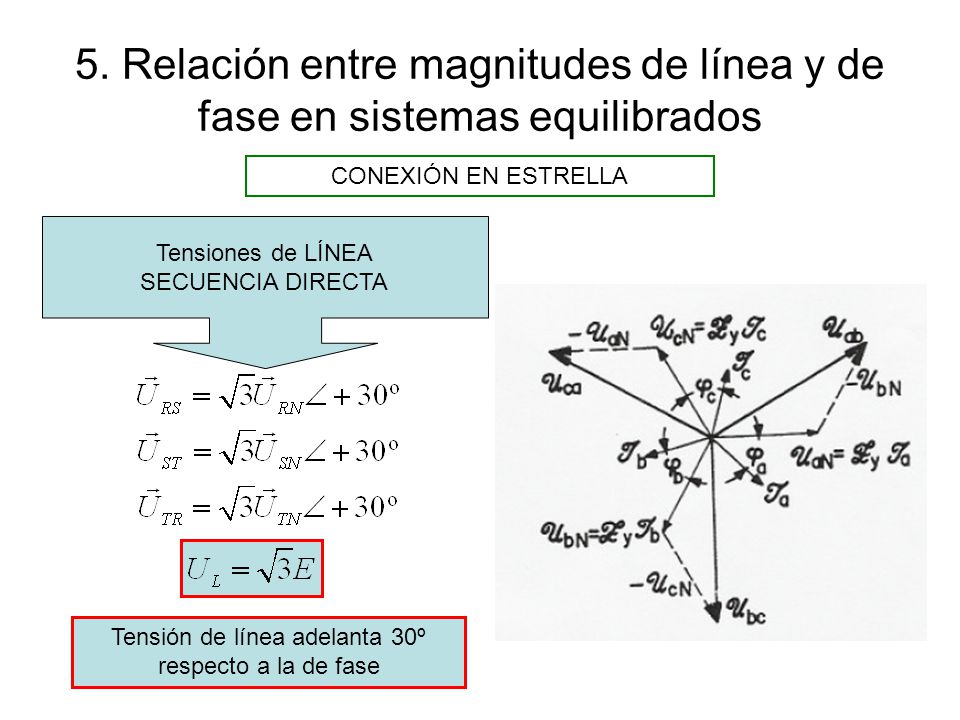

33 Tensión de línea adelanta 30º respecto a la de fase
5. Relación entre magnitudes de línea y de fase en sistemas equilibrados CONEXIÓN EN ESTRELLA Tensiones de LÍNEA SECUENCIA DIRECTA Tensión de línea adelanta 30º respecto a la de fase

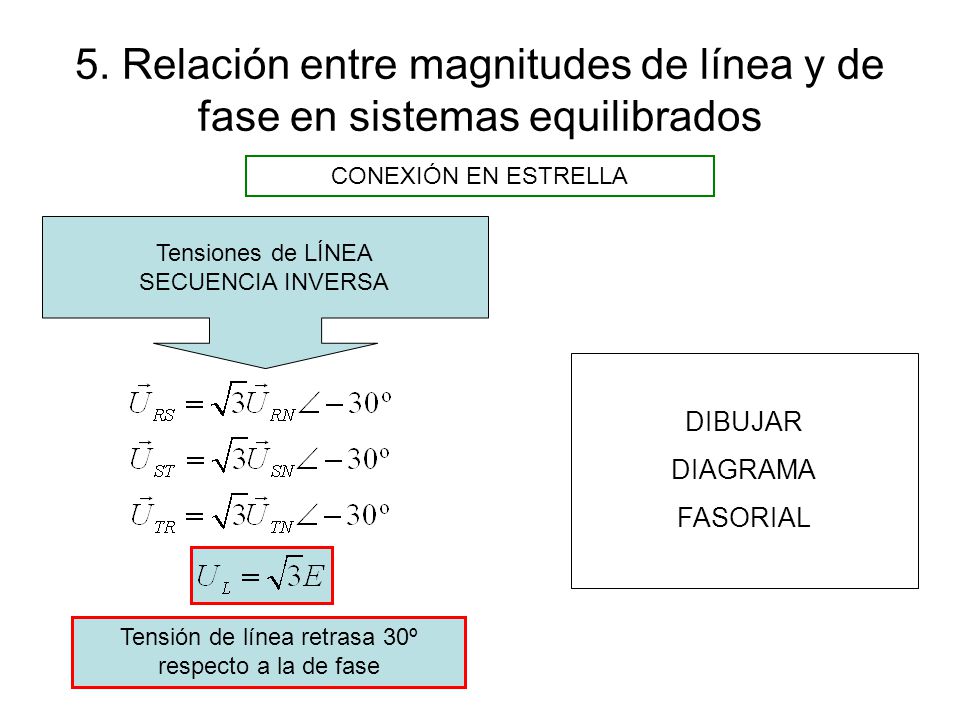

34 Tensión de línea retrasa 30º respecto a la de fase
5. Relación entre magnitudes de línea y de fase en sistemas equilibrados CONEXIÓN EN ESTRELLA Tensiones de LÍNEA SECUENCIA INVERSA DIBUJAR DIAGRAMA FASORIAL Tensión de línea retrasa 30º respecto a la de fase

35 6. Conversión estrella-triángulo
GENERADOR EQUILIBRADO DE SECUENCIA DIRECTA

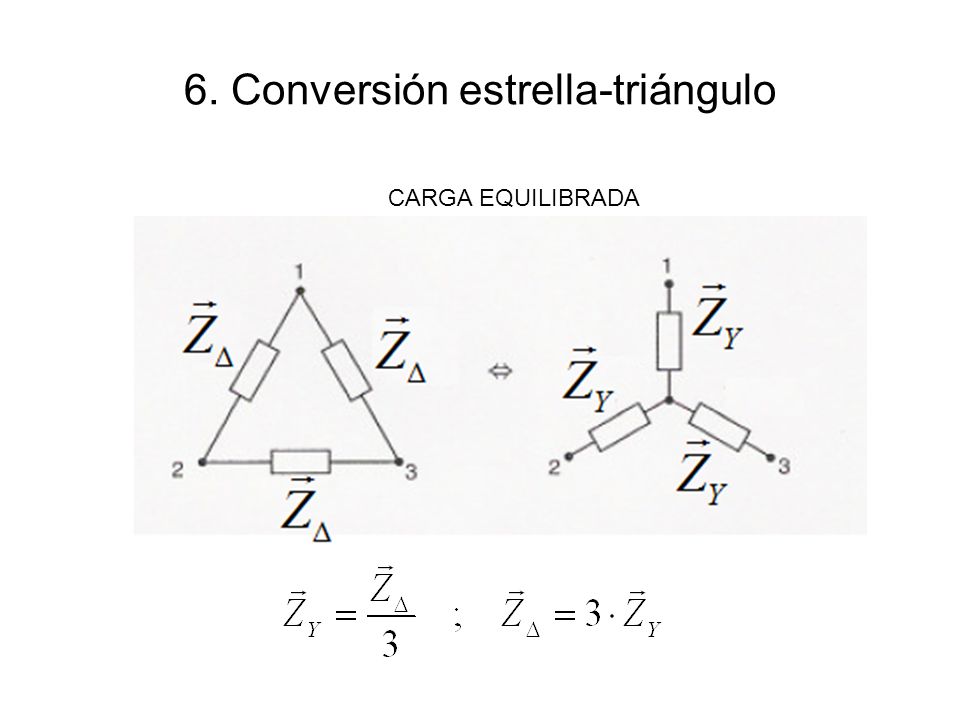

36 6. Conversión estrella-triángulo
CARGA EQUILIBRADA

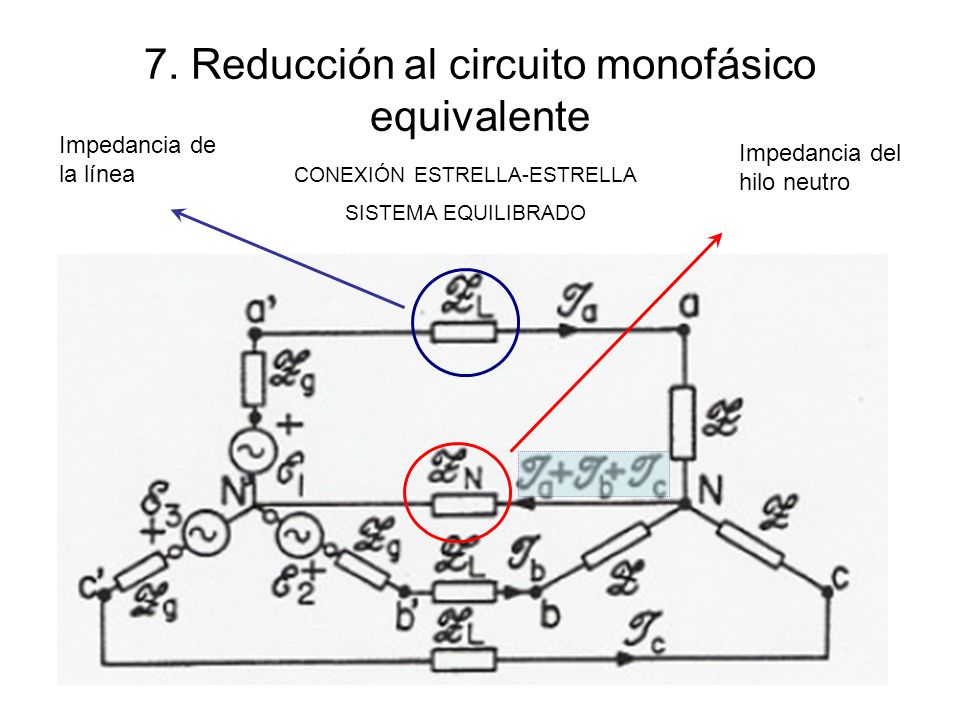

37 7. Reducción al circuito monofásico equivalente
Impedancia de la línea Impedancia del hilo neutro CONEXIÓN ESTRELLA-ESTRELLA SISTEMA EQUILIBRADO

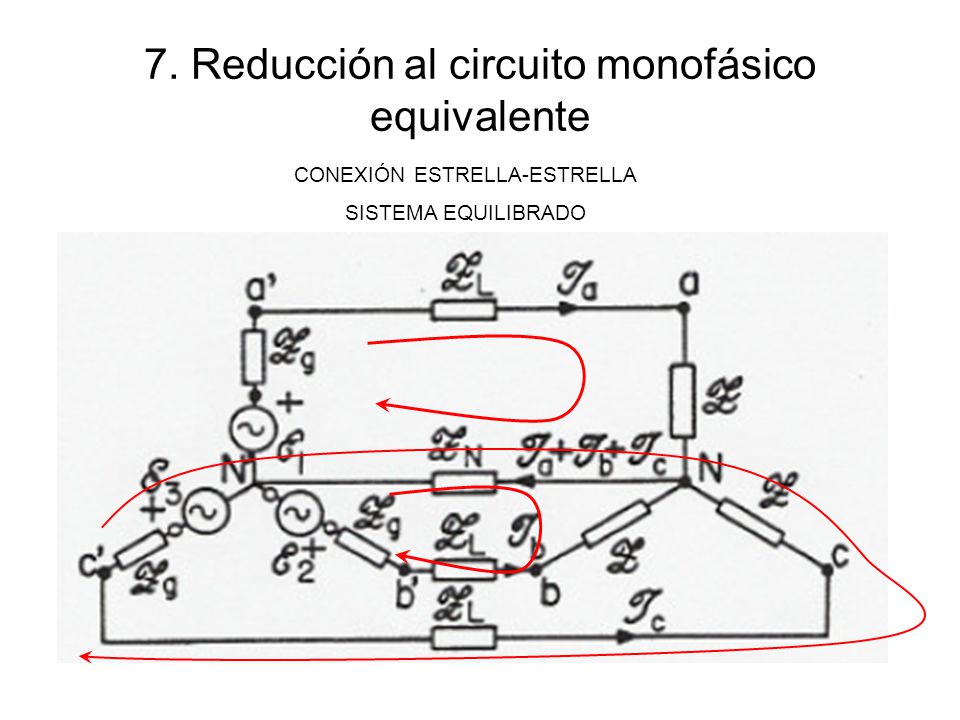

38 7. Reducción al circuito monofásico equivalente
CONEXIÓN ESTRELLA-ESTRELLA SISTEMA EQUILIBRADO

39 7. Reducción al circuito monofásico equivalente

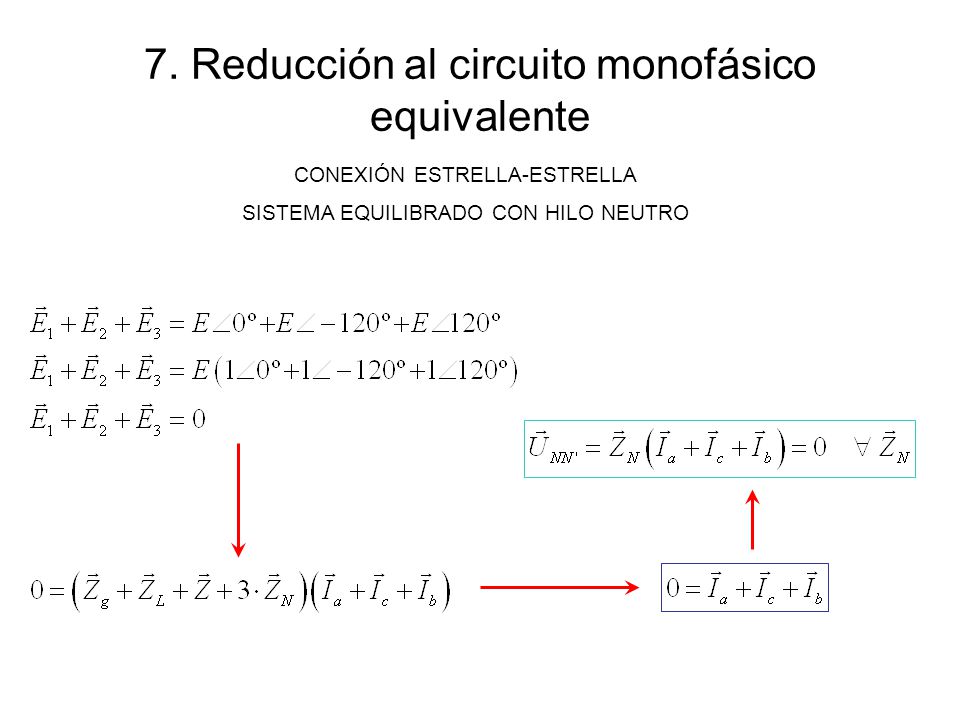

CONEXIÓN ESTRELLA-ESTRELLA SISTEMA EQUILIBRADO CON HILO NEUTRO

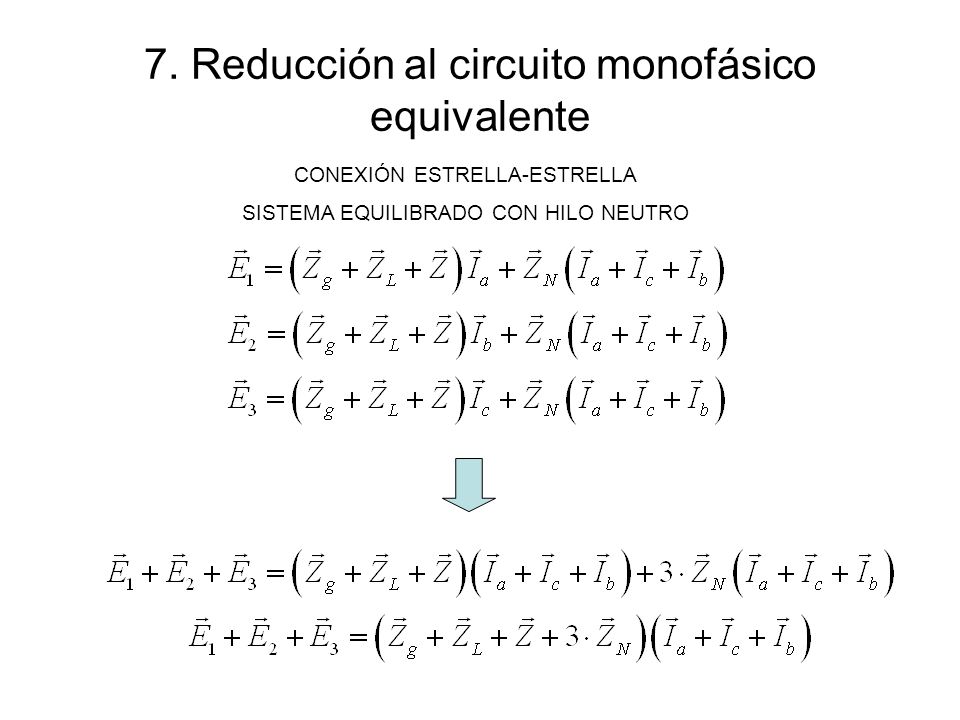

40 7. Reducción al circuito monofásico equivalente
CONEXIÓN ESTRELLA-ESTRELLA SISTEMA EQUILIBRADO CON HILO NEUTRO

41 7. Reducción al circuito monofásico equivalente
CONEXIÓN ESTRELLA-ESTRELLA SISTEMA EQUILIBRADO SIN HILO NEUTRO

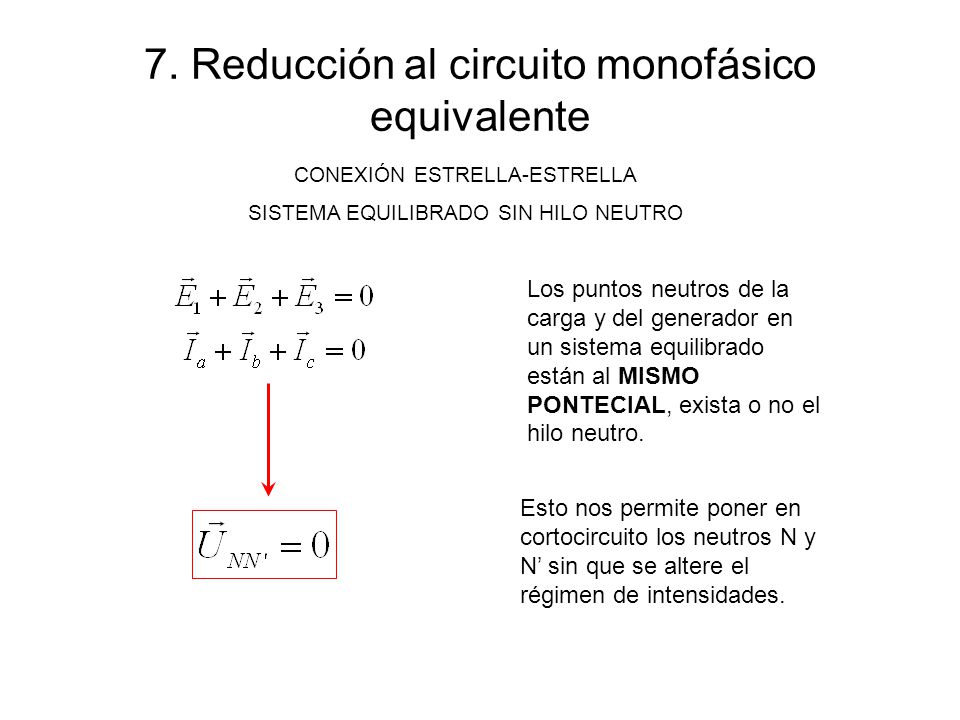

42 7. Reducción al circuito monofásico equivalente
CONEXIÓN ESTRELLA-ESTRELLA SISTEMA EQUILIBRADO SIN HILO NEUTRO Los puntos neutros de la carga y del generador en un sistema equilibrado están al MISMO PONTECIAL, exista o no el hilo neutro. Esto nos permite poner en cortocircuito los neutros N y N’ sin que se altere el régimen de intensidades.

43 7. Reducción al circuito monofásico equivalente
CONEXIÓN ESTRELLA-ESTRELLA - SISTEMA EQUILIBRADO

44 7. Reducción al circuito monofásico equivalente
CONEXIÓN ESTRELLA-ESTRELLA - SISTEMA EQUILIBRADO Circuito Monofásico Equivalente

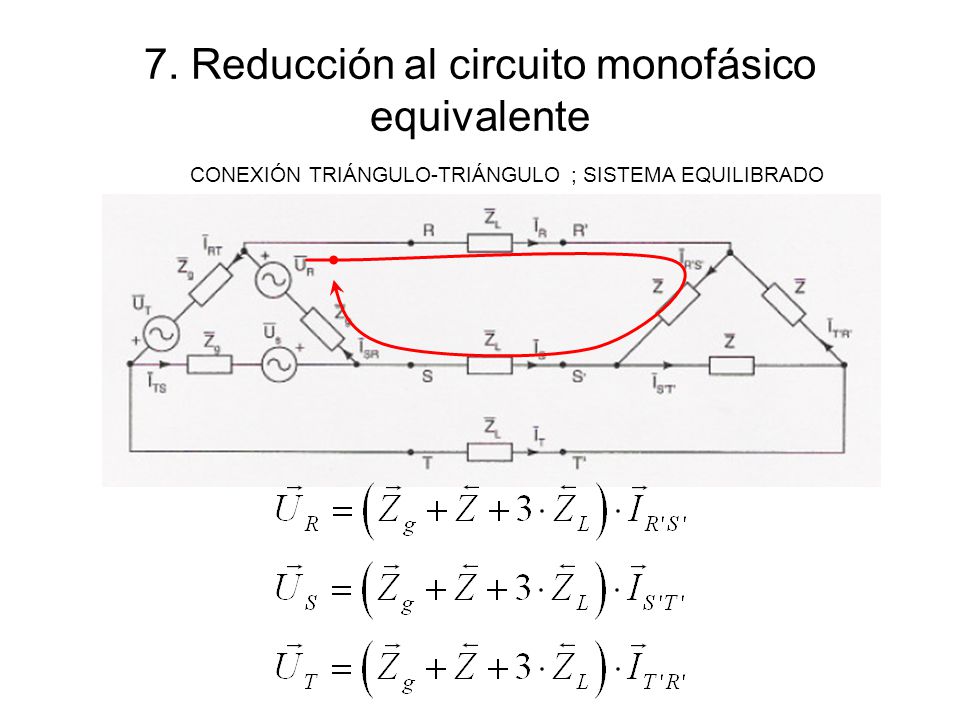

45 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO

46 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO

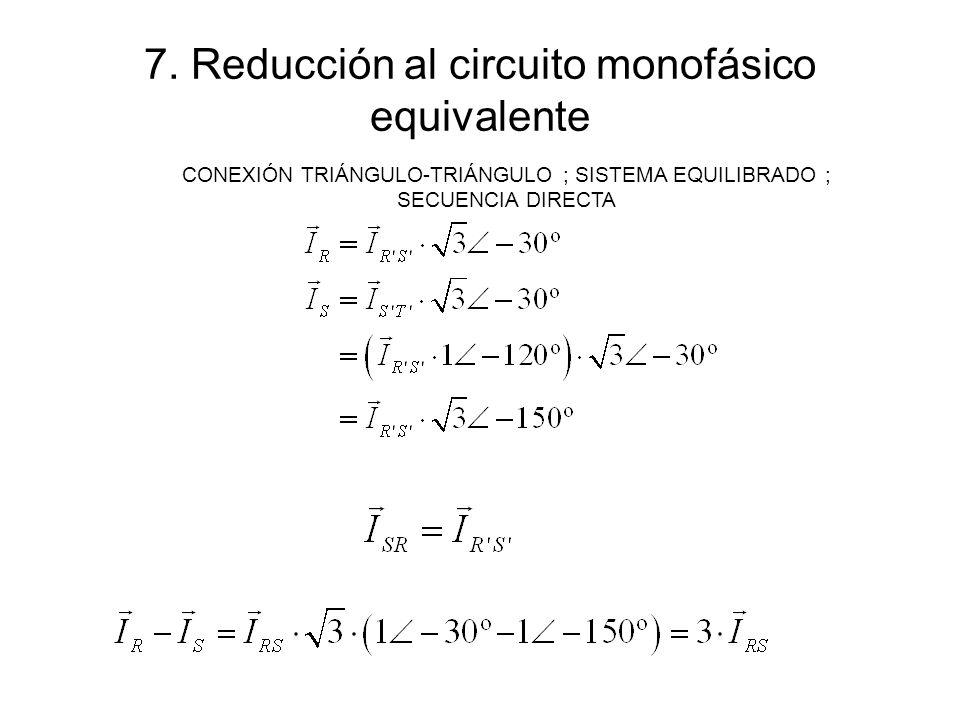

47 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO ; SECUENCIA DIRECTA

48 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO

49 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO

50 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO

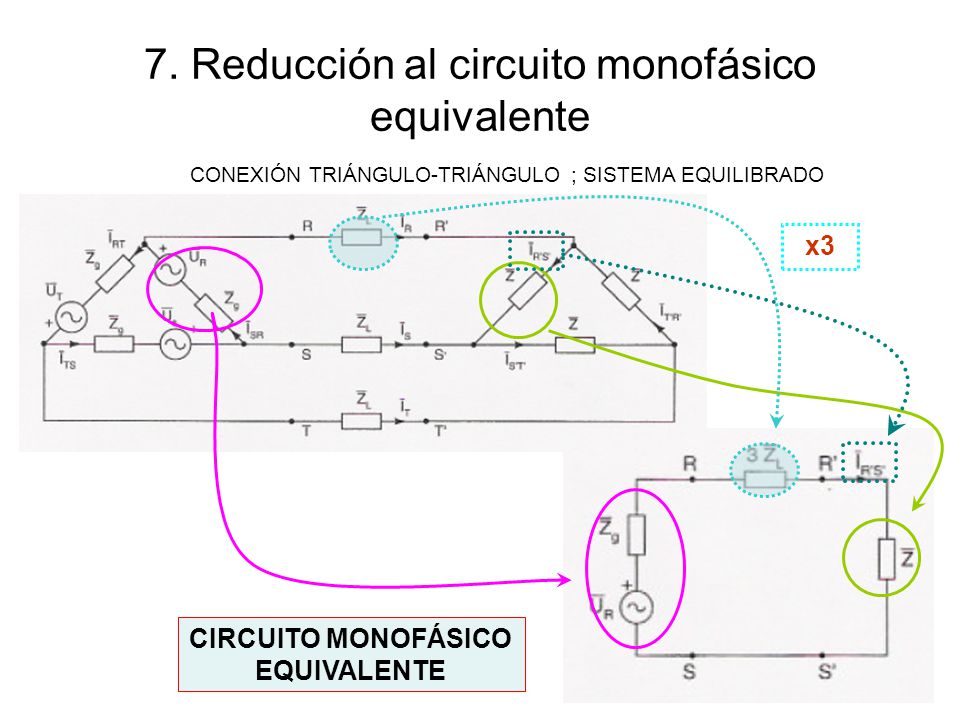

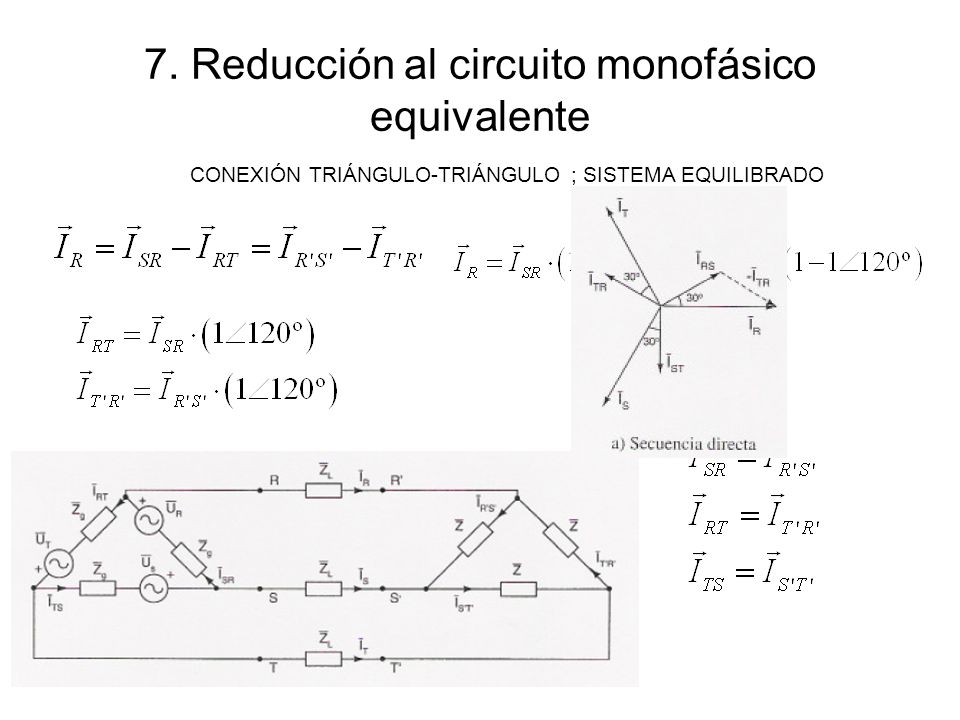

51 7. Reducción al circuito monofásico equivalente
CONEXIÓN TRIÁNGULO-TRIÁNGULO ; SISTEMA EQUILIBRADO x3 CIRCUITO MONOFÁSICO EQUIVALENTE
