Máquinas eléctricas: Máquinas eléctricas rotativas. Conceptos básicos.

Presentación del tema: "Máquinas eléctricas: Máquinas eléctricas rotativas. Conceptos básicos."— Transcripción de la presentación:

1 Máquinas eléctricas: Máquinas eléctricas rotativas. Conceptos básicos.

2 PRINCIPIO DE FUNCIONAMIENTO CARACTERÍSTICA PAR-VELOCIDAD
PRIMEROS CONCEPTOS MÁQUINAS ROTATIVAS CONSTITUCIÓN GENERAL RÓTOR Y ESTÁTOR CLASIFICACIÓN GENERADORES MOTORES PRINCIPIO DE FUNCIONAMIENTO LEY DE BIOT Y SAVART NÚMERO DE POLOS POTENCIA PÉRDIDAS CARACTERÍSTICA PAR-VELOCIDAD

3 CLASIFICACIÓN DE LAS MÁQUINAS ROTATIVAS

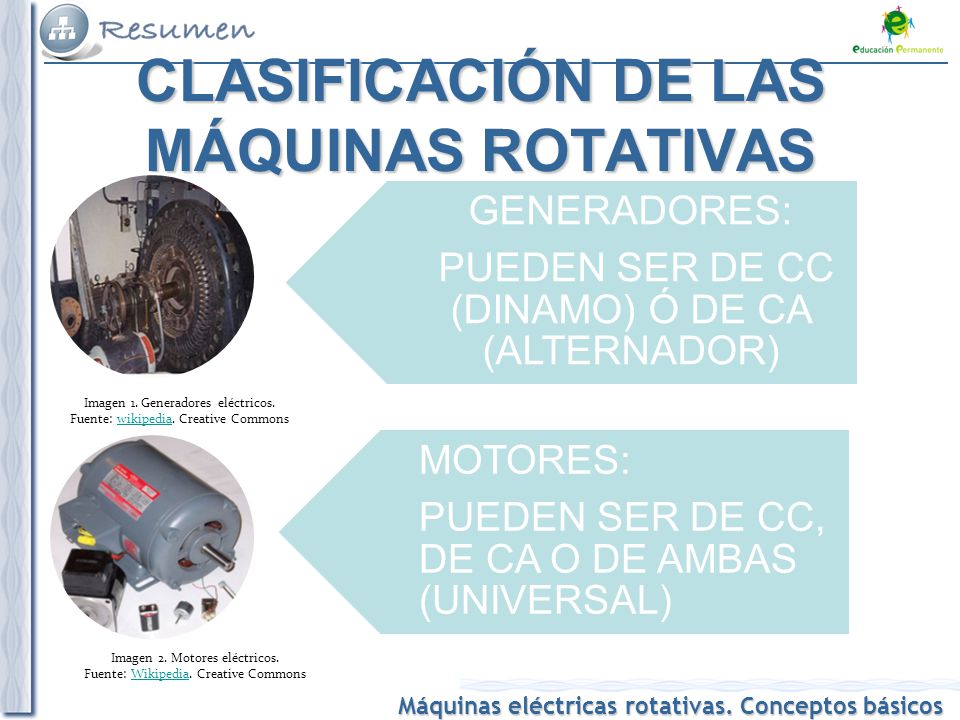

PUEDEN SER DE CC (DINAMO) Ó DE CA (ALTERNADOR) GENERADORES: PUEDEN SER DE CC, DE CA O DE AMBAS (UNIVERSAL) MOTORES: Imagen 1. Generadores eléctricos. Fuente: wikipedia. Creative Commons Imagen 2. Motores eléctricos. Fuente: Wikipedia. Creative Commons

4 Imagen 3. Máquina eléctrica. Elaboración propia
CONSTITUCIÓN GENERAL COLECTOR Y ESCOBILLAS ESTÁTOR RÓTOR ENTREHIERRO Imagen 3. Máquina eléctrica. Elaboración propia

5 PRINCIPIO DE FUNCIONAMIENTO
LEY DE BIOT Y SAVART CAMPOS MAGNÉTICOS FUERZAS MAGNÉTICAS EN LOS DISTINTOS CONDUCTORES PARES DE POLOS F=B.L.I CREADOS POR BOBINAS 2P CORRIENTES EN EL POLO SUR DEL IMÁN OPUESTAS A LAS DEL NORTE

6 POTENCIA Y ENERGÍA DE UNA MÁQUINA ROTATIVA
POTENCIA NOMINAL PLENA CARGA PÉRDIDAS PÉRDIDAS EN EL HIERRO PÉRDIDAS EN EL COBRE PÉRDIDAS MECÁNICAS RENDIMIENTO 𝛈=P u/P ab

7 CARACTERÍSTICA PAR-VELOCIDAD
CARACTERÍSTICA PAR-VELOCIDAD DE UN MOTOR CARACTERÍSTICA PAR-VELOCIDAD DE UNA CARGA CARACTERÍSTICA PAR-VELOCIDAD DE UN MOTOR CON UNA CARGA Imagen 4. Característica par-velocidad de un motor. Elaboración propia Imagen 5. Característica par-velocidad de una carga. Elaboración propia Imagen 6. Característica par-velocidad de un motor con una carga. Elaboración propia
