Generación de Maquetas

Presentación del tema: "Generación de Maquetas"— Transcripción de la presentación:

1 Generación de Maquetas
Comunicación de Ideas Generación de Maquetas

2 Modelo básico de toma de decisiones
Que ?? X t Relevamiento Y t Fase de diagnóstico Fase de desarrollo Análisis Síntesis BRIEF o Programa Proyecto Implementación

3 Razón del Modelado Manual (Materialización)

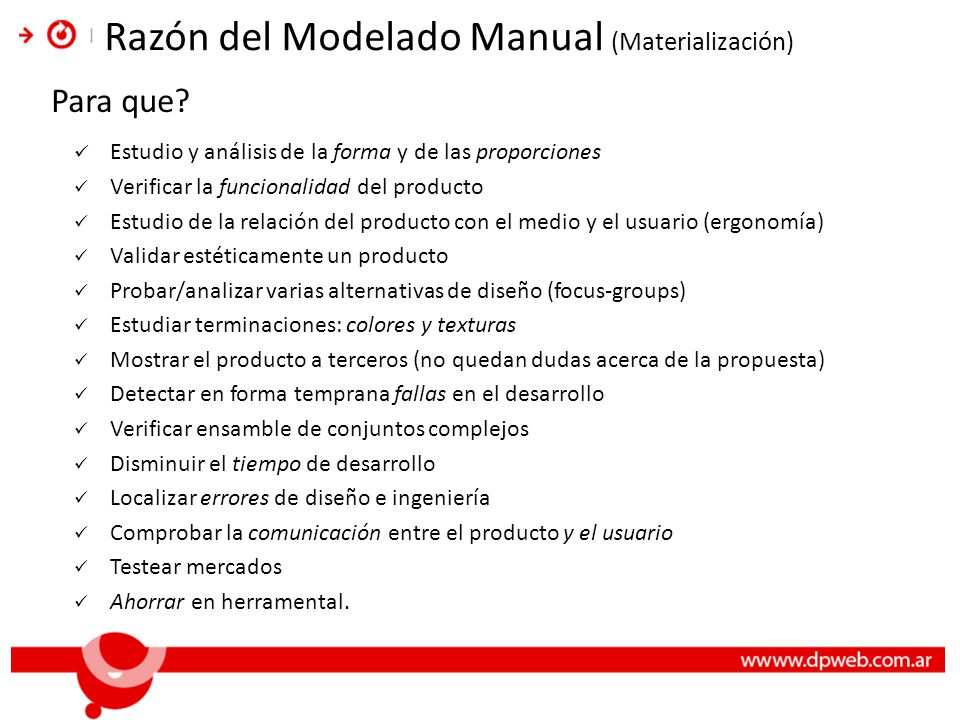

Para que? Estudio y análisis de la forma y de las proporciones Verificar la funcionalidad del producto Estudio de la relación del producto con el medio y el usuario (ergonomía) Validar estéticamente un producto Probar/analizar varias alternativas de diseño (focus-groups) Estudiar terminaciones: colores y texturas Mostrar el producto a terceros (no quedan dudas acerca de la propuesta) Detectar en forma temprana fallas en el desarrollo Verificar ensamble de conjuntos complejos Disminuir el tiempo de desarrollo Localizar errores de diseño e ingeniería Comprobar la comunicación entre el producto y el usuario Testear mercados Ahorrar en herramental.

4 Razón del Modelado Manual (Materialización)
Con la realización de maquetas y prototipos se obtienen mejores productos Que verificados y testeados, previo a su fabricación en serie, ahorran costos y tiempo.

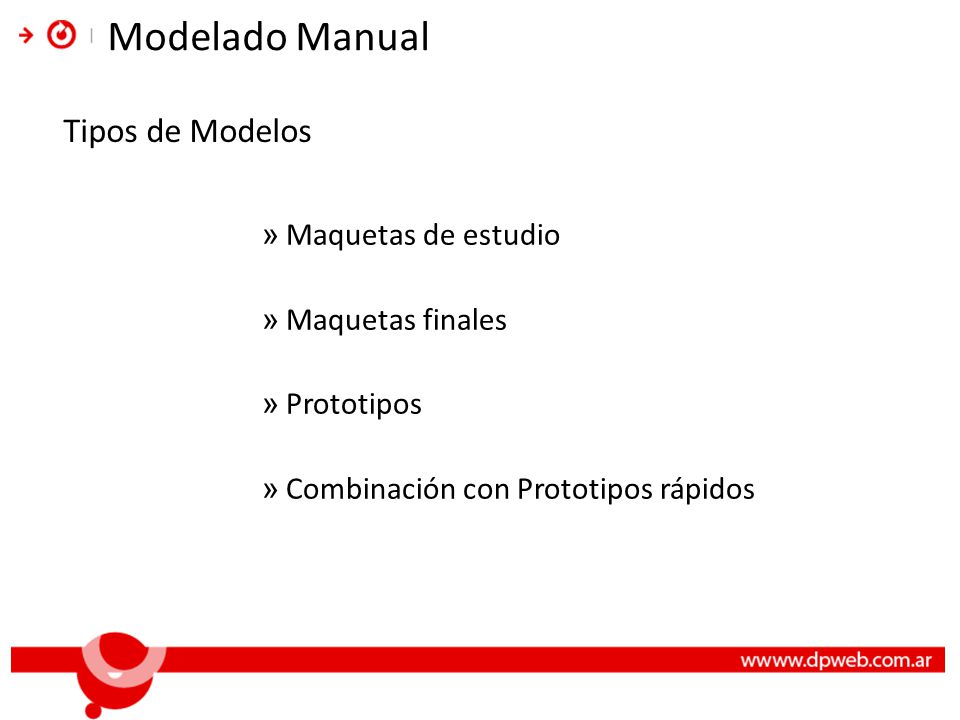

5 Modelado Manual Tipos de Modelos Maquetas de estudio Maquetas finales
Prototipos Combinación con Prototipos rápidos

6 Maqueta de Estudio Conceptos

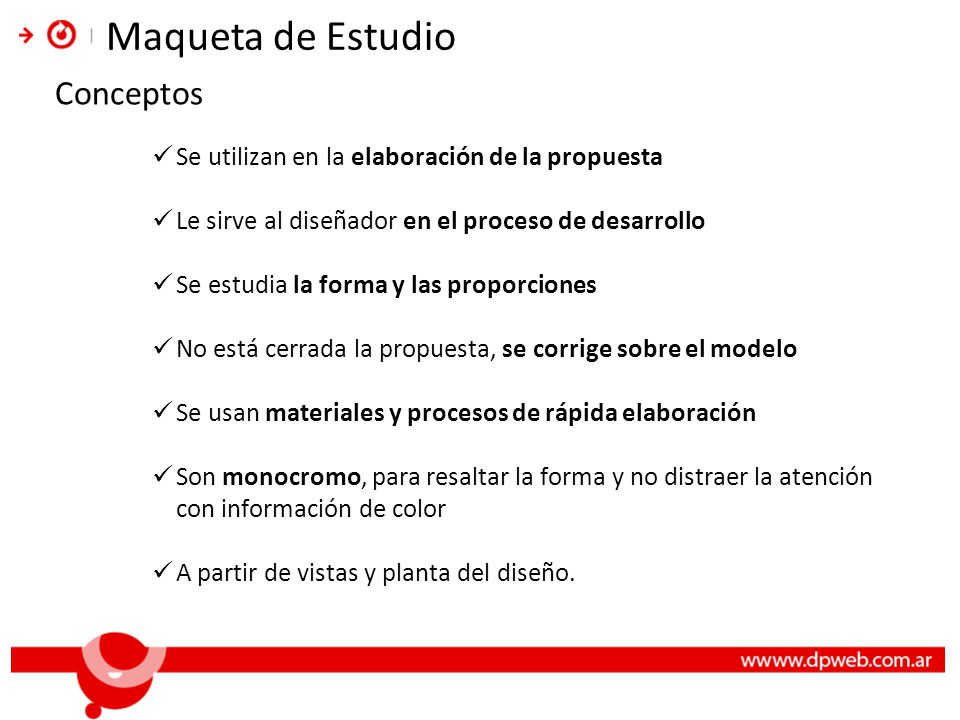

Se utilizan en la elaboración de la propuesta Le sirve al diseñador en el proceso de desarrollo Se estudia la forma y las proporciones No está cerrada la propuesta, se corrige sobre el modelo Se usan materiales y procesos de rápida elaboración Son monocromo, para resaltar la forma y no distraer la atención con información de color A partir de vistas y planta del diseño.

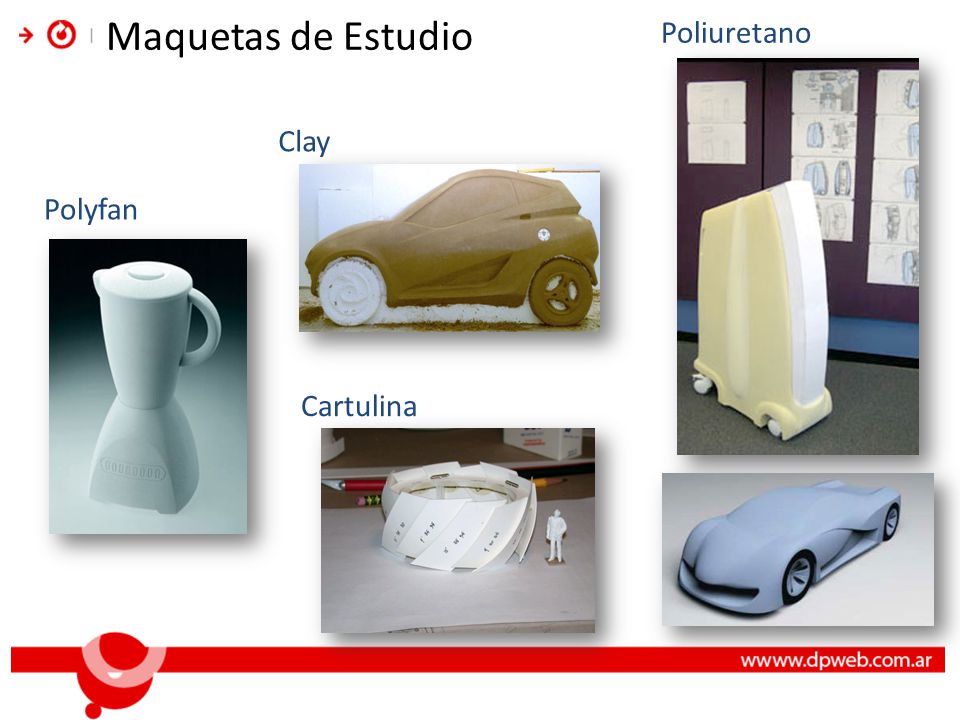

7 Maquetas de Estudio Poliuretano Clay Polyfan Cartulina

8 Maqueta de Estudio Estudio de la forma Se trabaja a un eje de simetría
Por desbaste de material

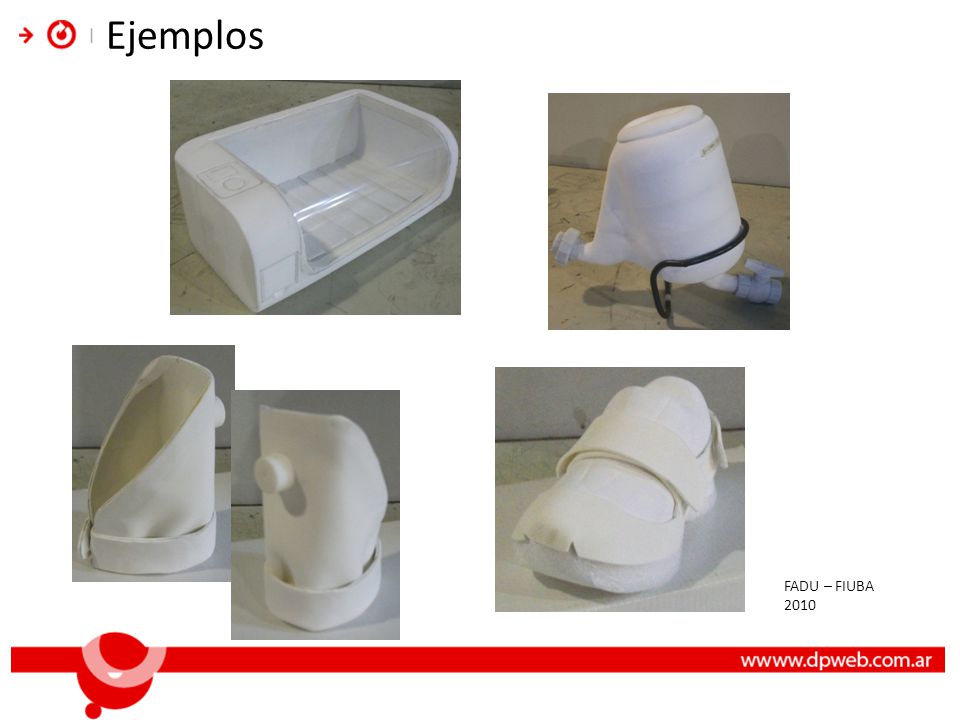

9 Ejemplos FADU – FIUBA 2010

10 Maqueta Final Conceptos

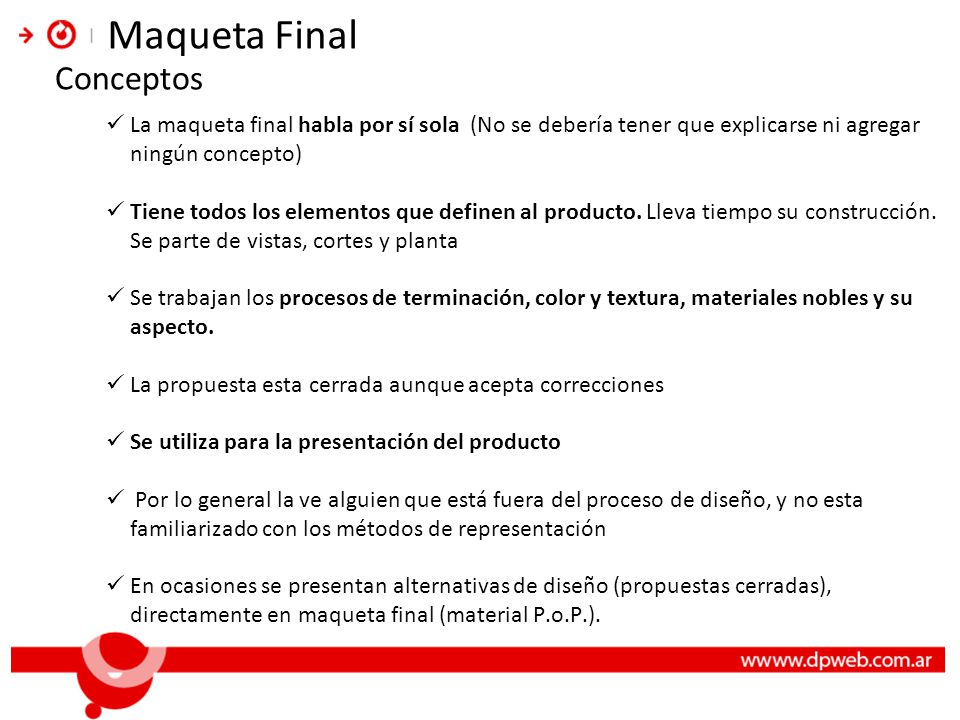

La maqueta final habla por sí sola (No se debería tener que explicarse ni agregar ningún concepto) Tiene todos los elementos que definen al producto. Lleva tiempo su construcción. Se parte de vistas, cortes y planta Se trabajan los procesos de terminación, color y textura, materiales nobles y su aspecto. La propuesta esta cerrada aunque acepta correcciones Se utiliza para la presentación del producto Por lo general la ve alguien que está fuera del proceso de diseño, y no esta familiarizado con los métodos de representación En ocasiones se presentan alternativas de diseño (propuestas cerradas), directamente en maqueta final (material P.o.P.).

11 Maqueta Final Cocina central (Prop. Cultural)
Vehiculo Ut. 3 ruedas, Cerrajería. (J. Leporati) (J. Leporati)

12 Prototipo Conceptos Se trabaja en escala 1:1

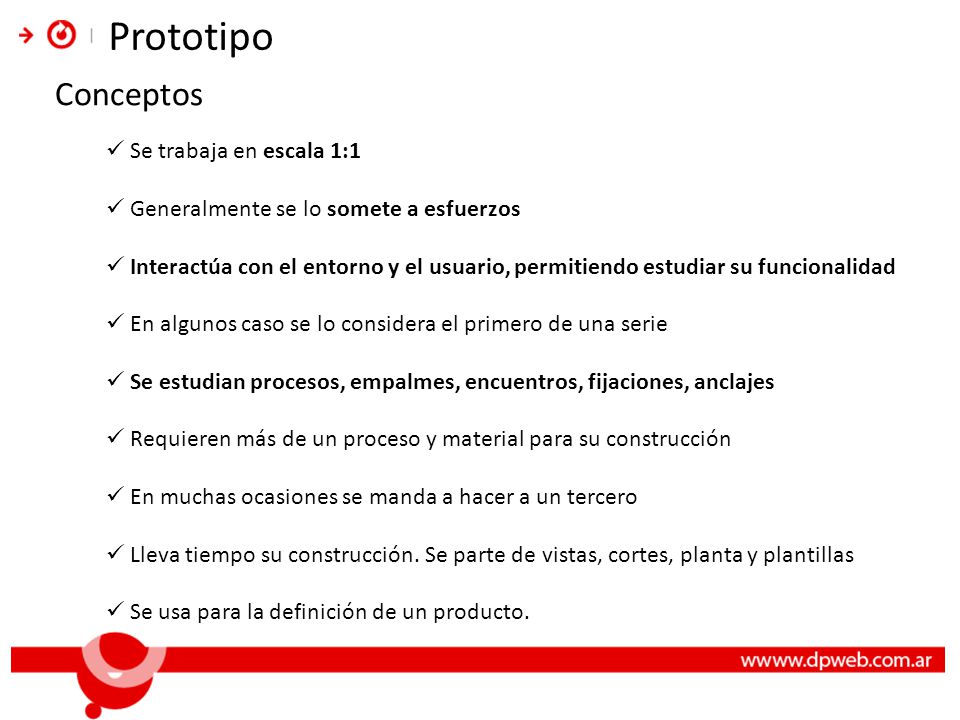

Generalmente se lo somete a esfuerzos Interactúa con el entorno y el usuario, permitiendo estudiar su funcionalidad En algunos caso se lo considera el primero de una serie Se estudian procesos, empalmes, encuentros, fijaciones, anclajes Requieren más de un proceso y material para su construcción En muchas ocasiones se manda a hacer a un tercero Lleva tiempo su construcción. Se parte de vistas, cortes, planta y plantillas Se usa para la definición de un producto.

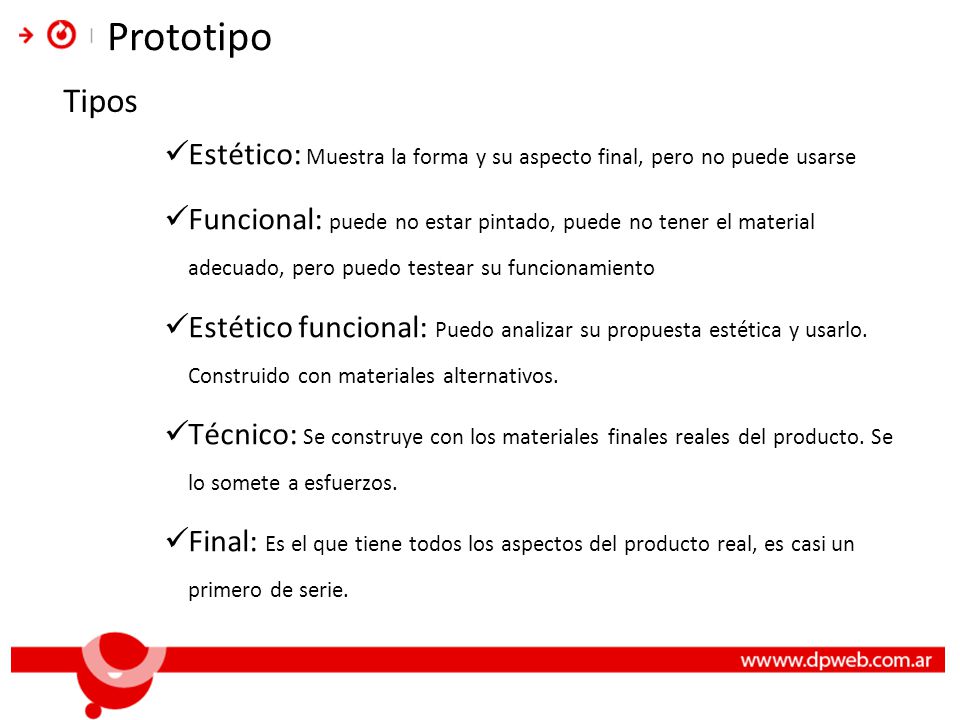

13 Prototipo Tipos Estético: Muestra la forma y su aspecto final, pero no puede usarse Funcional: puede no estar pintado, puede no tener el material adecuado, pero puedo testear su funcionamiento Estético funcional: Puedo analizar su propuesta estética y usarlo. Construido con materiales alternativos. Técnico: Se construye con los materiales finales reales del producto. Se lo somete a esfuerzos. Final: Es el que tiene todos los aspectos del producto real, es casi un primero de serie.

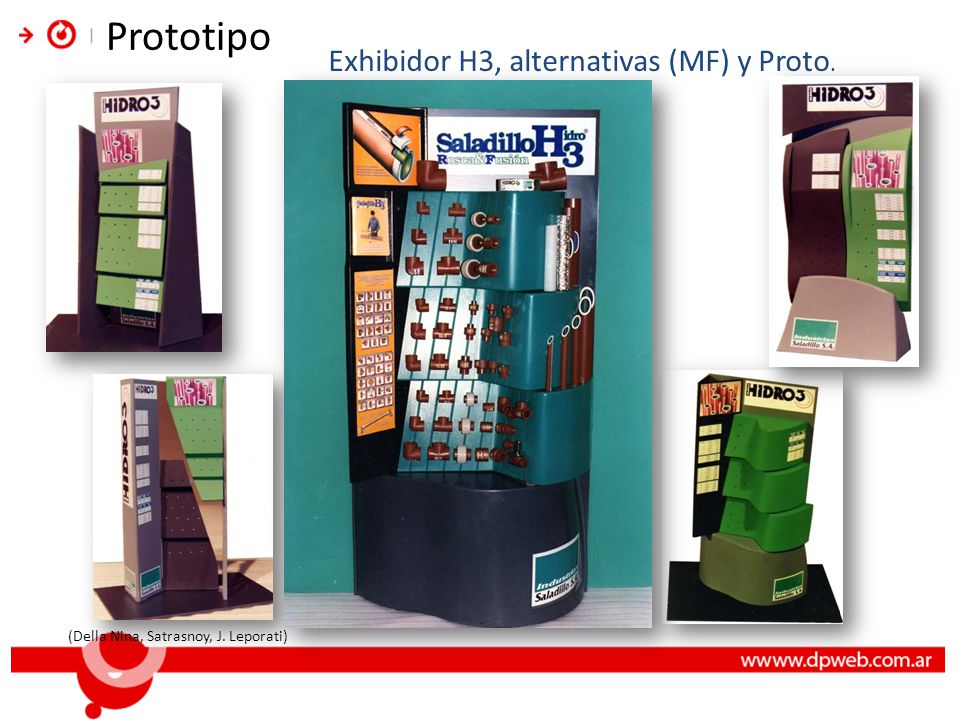

14 Prototipo Exhibidor H3, alternativas (MF) y Proto.
(Della Nina, Satrasnoy, J. Leporati)

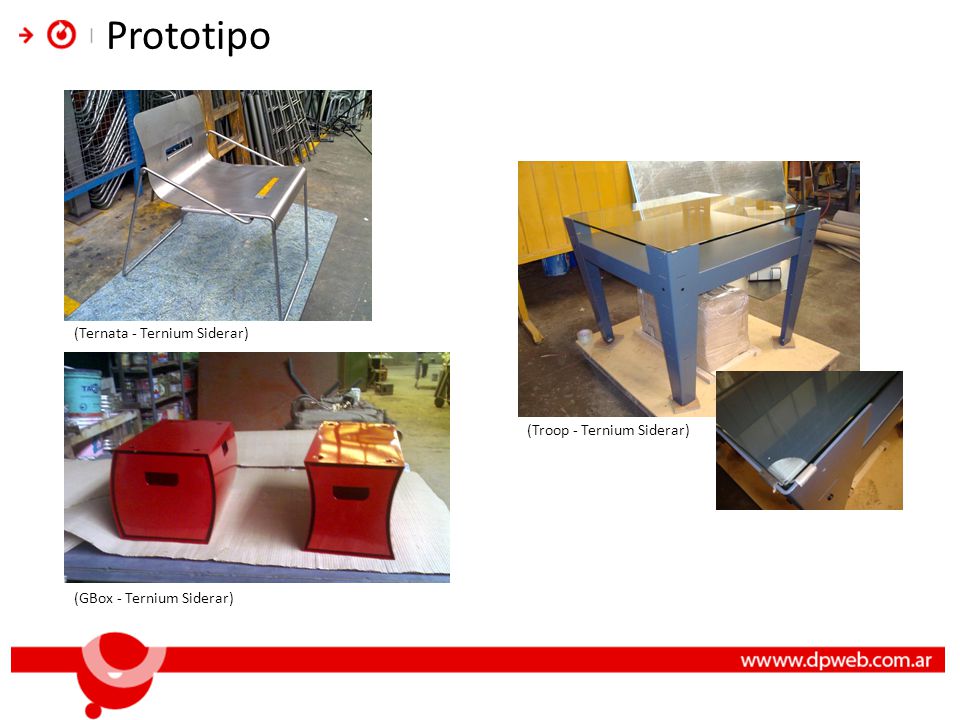

15 Prototipo (Ternata - Ternium Siderar) (Troop - Ternium Siderar)
(GBox - Ternium Siderar)

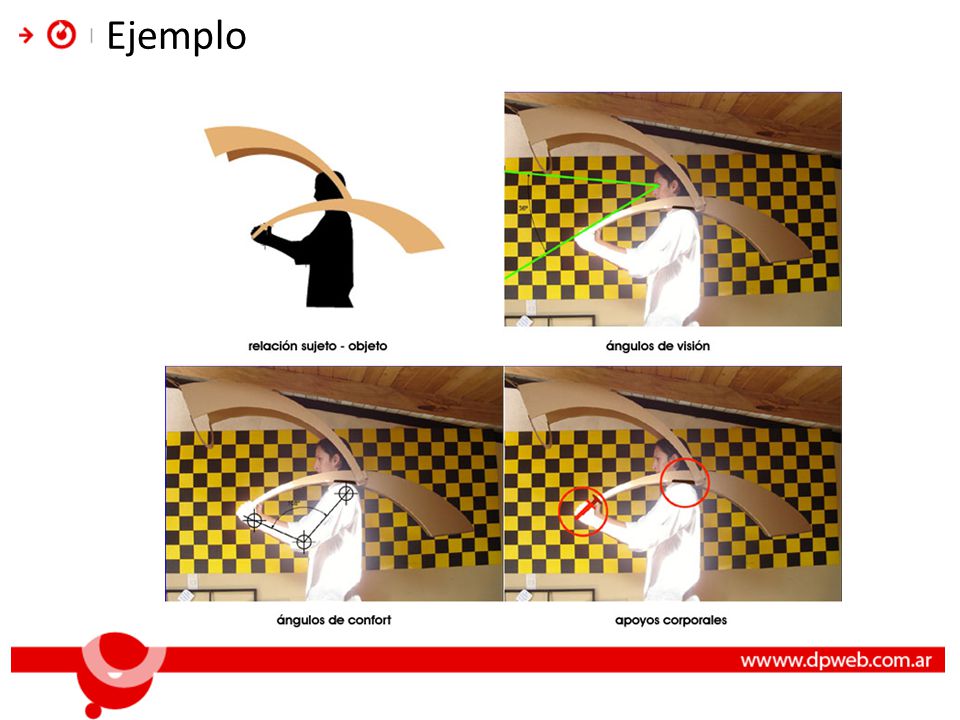

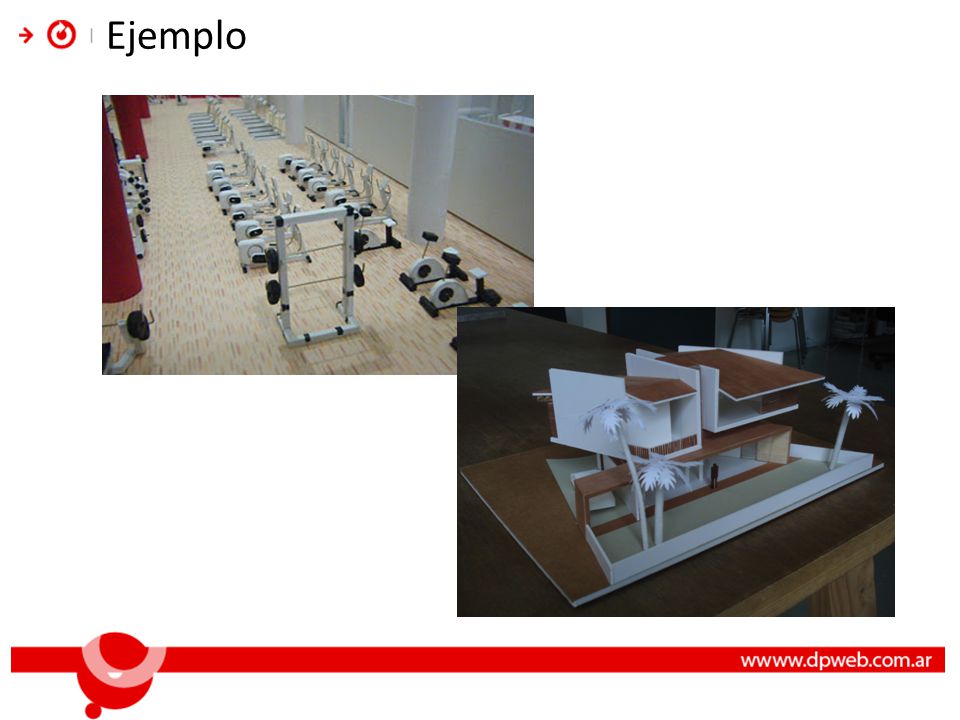

16 Ejemplo

17 Ejemplo

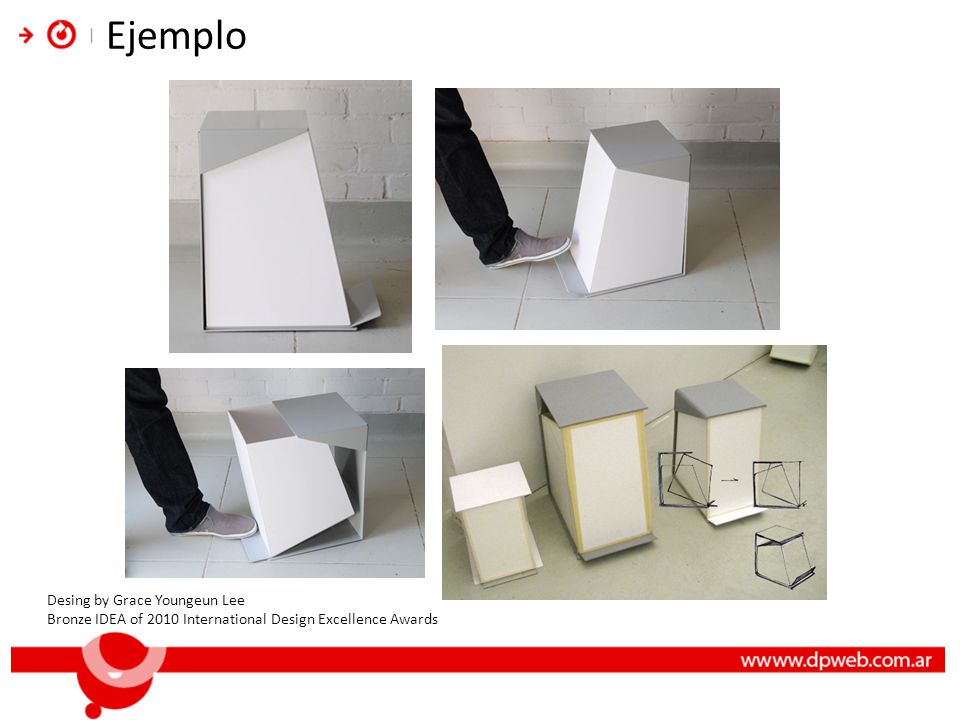

18 Ejemplo Desing by Grace Youngeun Lee
Bronze IDEA of 2010 International Design Excellence Awards

19 Ejemplo Desing Museum, Londres

20 Ejemplo Desing Museum, Londres

21 Modelado Manual Materiales más usuales PVC Polipropileno

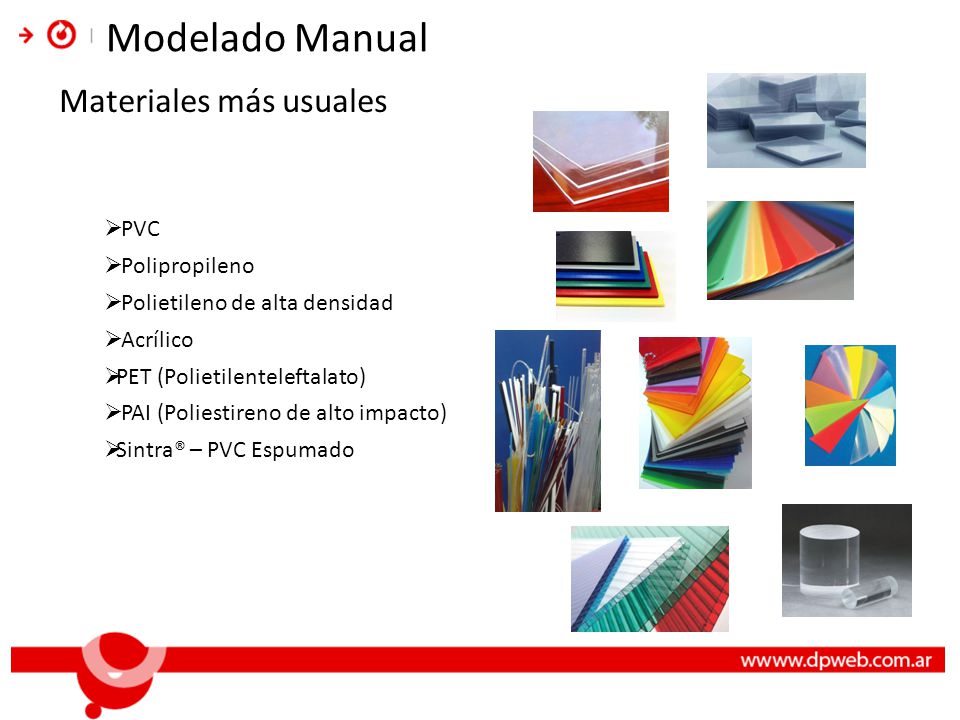

Polietileno de alta densidad Acrílico PET (Polietilenteleftalato) PAI (Poliestireno de alto impacto) Sintra® – PVC Espumado

22 Modelado Manual Materiales más usuales

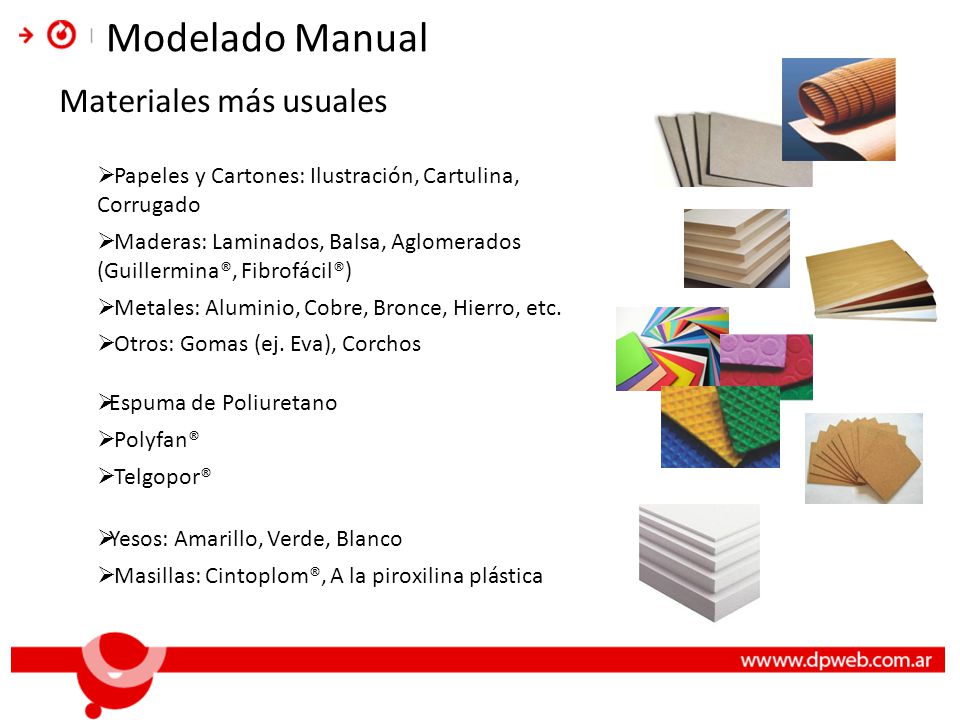

Papeles y Cartones: Ilustración, Cartulina, Corrugado Maderas: Laminados, Balsa, Aglomerados (Guillermina®, Fibrofácil®) Metales: Aluminio, Cobre, Bronce, Hierro, etc. Otros: Gomas (ej. Eva), Corchos Espuma de Poliuretano Polyfan® Telgopor® Yesos: Amarillo, Verde, Blanco Masillas: Cintoplom®, A la piroxilina plástica
