1 Componentes electrónicos básicos
Iniciación profesional a la ELECTRÓNICA

2 Condensadores Un condensador está constituido por dos placas de metal (armaduras) colocadas una frente a otra a muy poca distancia, separadas entre sí por un material aislante llamado “dieléctrico”. Dieléctrico Placas de metal armaduras Terminales de conexión

3 Capacidad de un condensador
La cantidad de carga eléctrica que es capaz de almacenar un condensador depende de la tensión que se le aplique y de su capacidad. Q = C · V La capacidad es mayor cuanto mayor sea la superficie enfrentada de las placas, menor la distancia entre ellas y mejor aislante sea el dieléctrico. d S La unidad de capacidad es el Faradio (F). Sin embargo, es una unidad muy grande, por lo que se emplean submúltiplos. 1 Microfaradio (F) = 10-6 F 1 Nanofaradio (nF) = 10-9 F 1 Picofaradio (pF) = F

4 Carga de un condensador
Al conectar un condensador a una fuente de tensión se produce un flujo de electrones entre ambos.

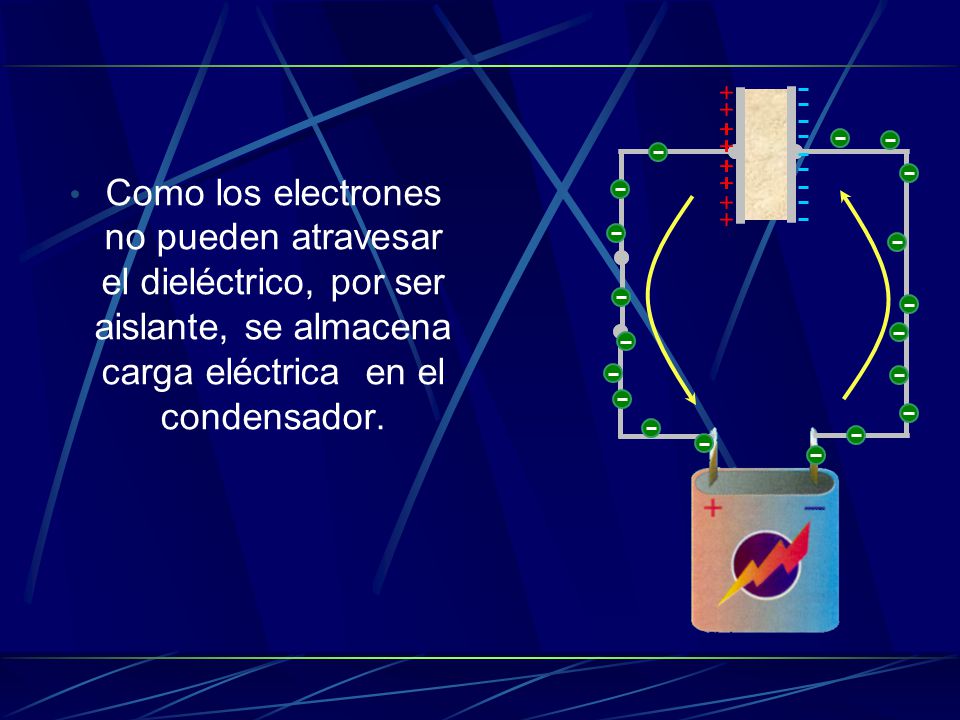

5 Como los electrones no pueden atravesar el dieléctrico, por ser aislante, se almacena carga eléctrica en el condensador.

6 Carga de un condensador
Al desconectar el condensador de la fuente, la carga se queda almacenada en él. A este proceso se le llama CARGA DEL CONDENSADOR

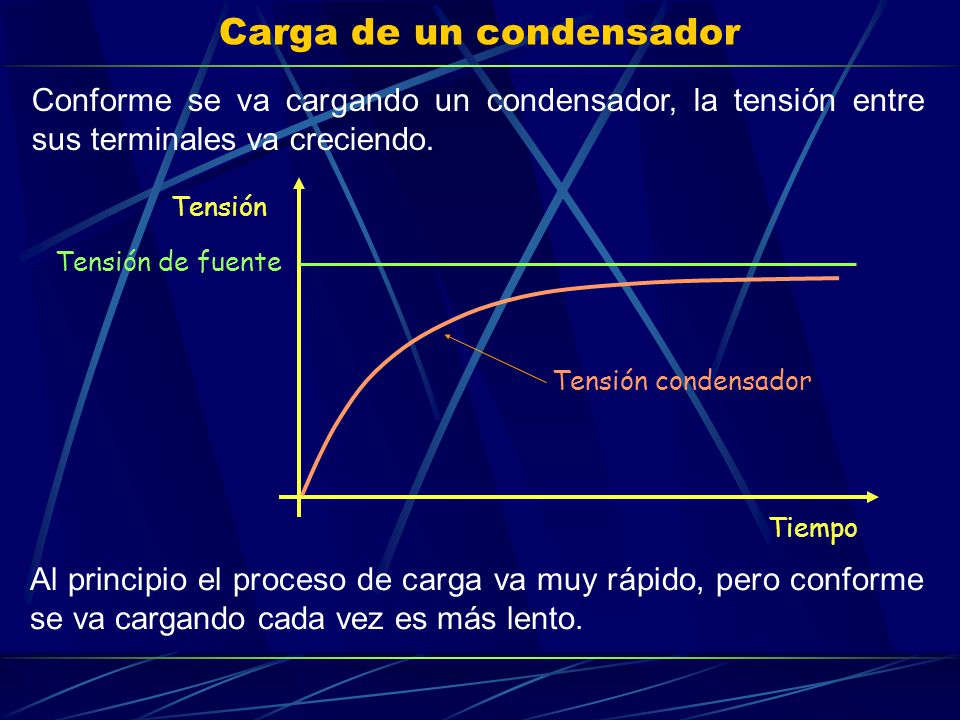

7 Carga de un condensador
Conforme se va cargando un condensador, la tensión entre sus terminales va creciendo. Tensión de fuente Tiempo Tensión Tensión condensador Al principio el proceso de carga va muy rápido, pero conforme se va cargando cada vez es más lento.

8 Carga de un condensador
La rapidez con que se carga un condensador depende de la capacidad de dicho condensador y de la resistencia que haya en el circuito de carga. Resistencia del circuito de carga Capacidad del condensador

9 Carga de un condensador
Capacidad o resistencia pequeñas Capacidad o resistencia grandes Carga rápida Carga lenta Tensión fuente Tiempo Tensión Carga lenta Carga rápida Tiempo de carga/descarga c = 5 x R x C (ohmios x faradios = segundos)

10 Descarga de un condensador
Si conectamos los dos terminales de un condensador cargado, a un receptor, mediante un camino conductor de la electricidad, ¿qué crees que ocurrirá?.

11 Descarga de un condensador
En efecto. Los electrones circularán desde la placa cargada negativamente hasta la placa cargada positivamente a través del receptor, que en este caso, al ser una bombilla, lucirá.

12 Descarga de un condensador
La circulación de electrones irá disminuyendo conforme se vaya alcanzando el equilibrio de cargas entre las dos placas del condensador.

13 Descarga de un condensador
A este proceso se le llama DESCARGA DEL CONDENSADOR.

14 Descarga de un condensador
La rapidez con que se descarga un condensador también depende de la capacidad de dicho condensador y de la resistencia que haya en el circuito de descarga. Resistencia del circuito de descarga Capacidad del condensador

15 Descarga de un condensador
Capacidad o resistencia pequeñas Capacidad o resistencia grandes Descarga rápida Descarga lenta Tensión inicial del condensador Tiempo Tensión Descarga lenta Descarga rápida Tiempo de carga/descarga c = 5 x R x C (segundos)

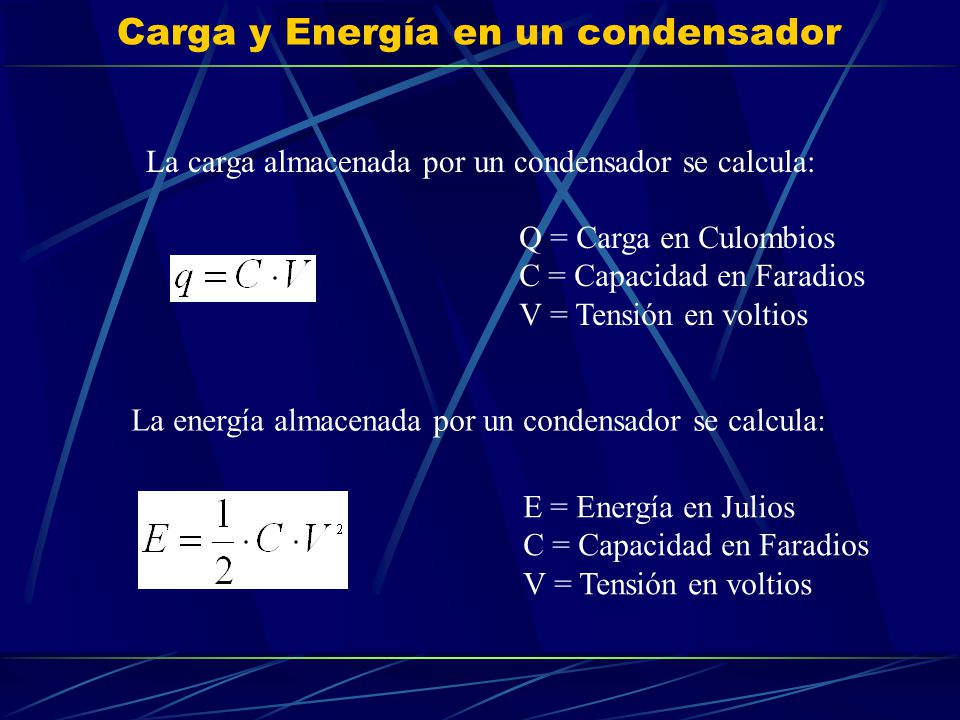

16 Carga y Energía en un condensador
La carga almacenada por un condensador se calcula: Q = Carga en Culombios C = Capacidad en Faradios V = Tensión en voltios La energía almacenada por un condensador se calcula: E = Energía en Julios C = Capacidad en Faradios V = Tensión en voltios

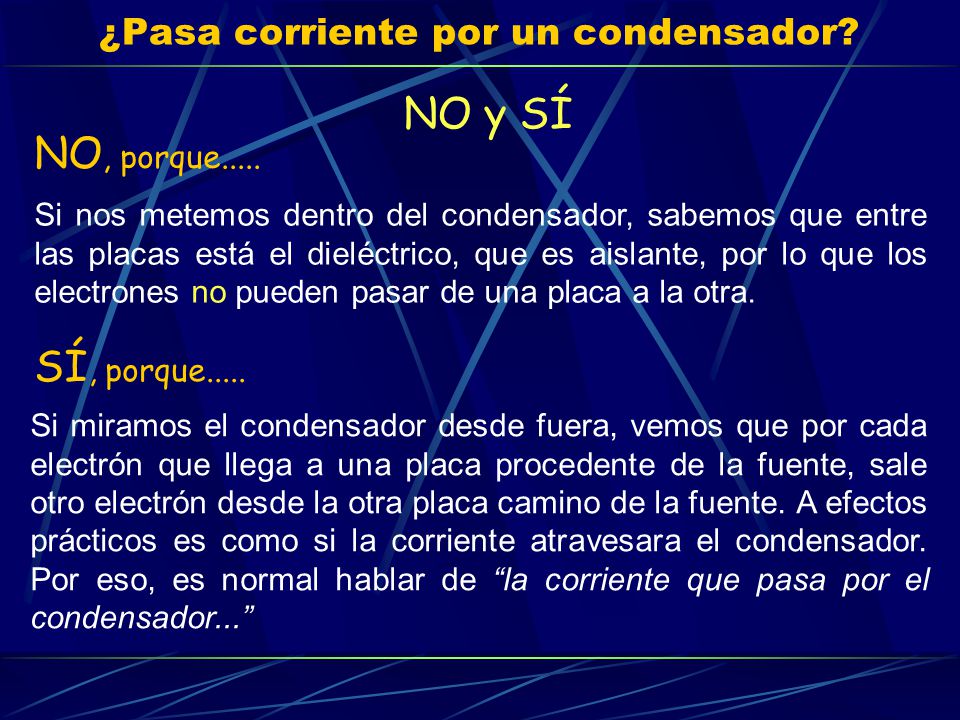

17 ¿Pasa corriente por un condensador?
NO y SÍ Si nos metemos dentro del condensador, sabemos que entre las placas está el dieléctrico, que es aislante, por lo que los electrones no pueden pasar de una placa a la otra. NO, porque..... Si miramos el condensador desde fuera, vemos que por cada electrón que llega a una placa procedente de la fuente, sale otro electrón desde la otra placa camino de la fuente. A efectos prácticos es como si la corriente atravesara el condensador. Por eso, es normal hablar de “la corriente que pasa por el condensador...” SÍ, porque.....

18 Condensadores RECUERDA
Al conectar un condensador a una fuente de tensión se produce un flujo de electrones entre ambos que provoca que se almacene carga eléctrica en el condensador. “El condensador almacena energía en forma de campo eléctrico"

19 Condensador de polipropileno Condensador de tántalo
Condensadores Hay muchísimos tipos de condensadores, tanto por usar diferentes tipos de dieléctricos como por la forma que adoptan. Condensadores cerámicos Condensadores de poliéster Condensador de polipropileno Condensador de tántalo

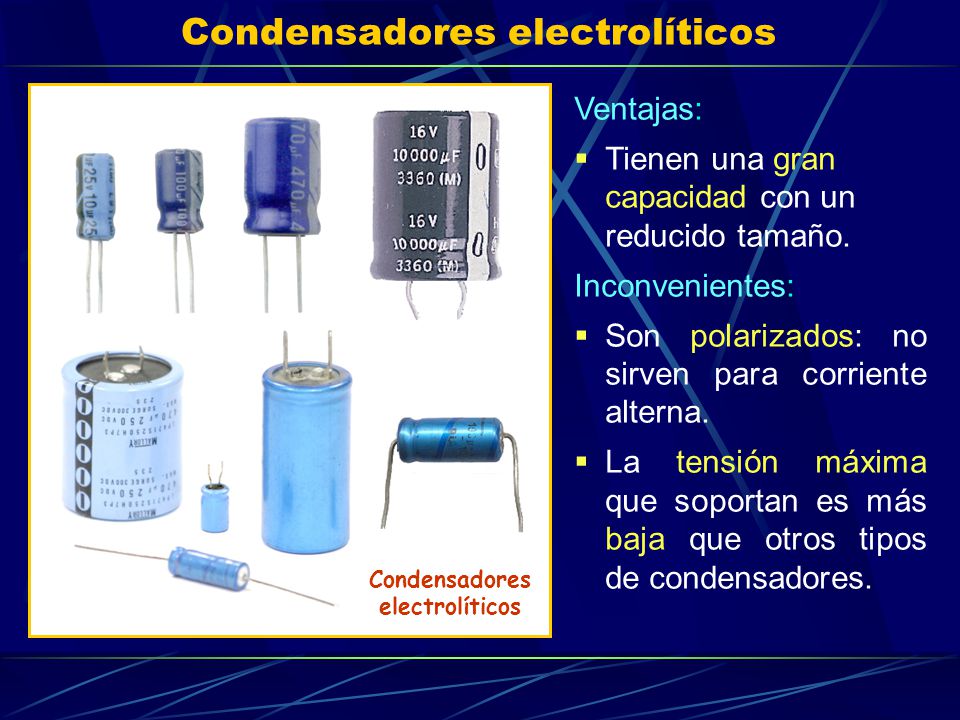

20 Condensadores electrolíticos
Ventajas: Tienen una gran capacidad con un reducido tamaño. Inconvenientes: Son polarizados: no sirven para corriente alterna. La tensión máxima que soportan es más baja que otros tipos de condensadores. Condensadores electrolíticos

21 Condensadores ajustables
Permiten ajustar el valor de su capacidad variando la superficie enfrentada entre las placas mediante el giro de un mando.

22 Símbolos de condensadores
Condensador en general Condensador electrolítico Condensador ajustable

23 Condensadores conectados en paralelo
Para aumentar la cantidad de carga eléctrica almacenada puedo conectar condensadores en paralelo. Varios condensadores conectados en paralelo almacenan la misma carga que un solo condensador cuya capacidad fuera la suma de las capacidades de todos ellos. C1 C2 C3 CEP CEP = C1 + C2 + C3

24 Condensadores conectados en serie
La capacidad equivalente de varios condensadores conectados en serie es menor que la capacidad de cualquiera de ellos. CES C1 C2 CES es menor que C1 y que C2 Por lo que podemos almacenar menos carga. Si queremos disminuir la capacidad podemos utilizar un condensador más pequeño, que además será más barato. Por tanto, no resulta útil conectar en serie los condensadores.
