1 Facultad de Ciencias Matemáticas Escuela de Investigación de Operaciones Teleprocesos y Sistemas Distribuidos SEMANA 2 Integrantes:  Cantera Salazar, Julissa Aracelly  Yalico Tello, Diana  Dávila, Mireilli  Alcocer Portillo, Rosa

2 Facultad de Ciencias Matemáticas Escuela de Investigación de Operaciones 2010-II Curso: Teleprocesos y Sistemas Distribuidos Sesión 2 : Topología de Redes

3 Topología de Redes La topología (de Red) es la disposición lógica de los elementos (enlaces, nodos)de una red. Así pueden definirse modelos de topologías básicas. El termino Topología de Red se refiere a la forma en que esta diseñada la red, bien físicamente (rigiéndose de algunas características en su hardware) o bien lógicamente (basándose en las características internas de su software). La Topología de red es la representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre si(habitualmente denominados nodos).

4 Malla Estrella BusAnilloÁrbol Topología de Red

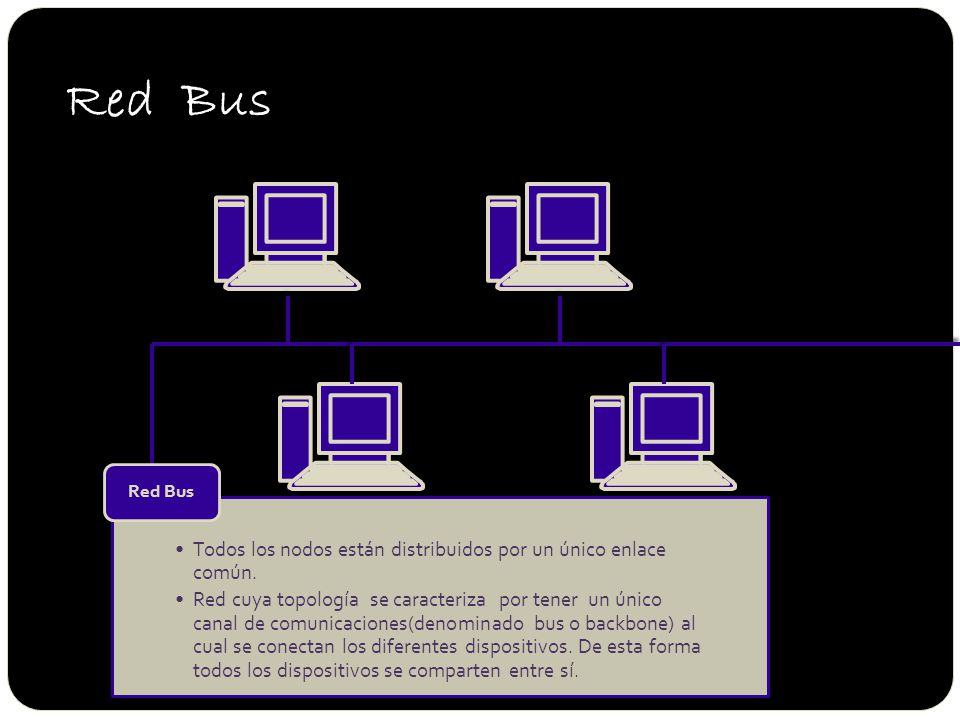

5 Red Bus Todos los nodos están distribuidos por un único enlace común. Red cuya topología se caracteriza por tener un único canal de comunicaciones(denominado bus o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos se comparten entre sí. Red Bus

6 Red Anillo Los nodos están unidos en cadena, uno tras otro,cerrandose esta sobre si misma(de manera circular). Topología de red en la que cada estación esta conectada a la siguiente y la ultima esta conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación. En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos).

7 Red Malla Los distintos nodos mas o menos densamente unidos entre si por enlaces directos(en general, de forma arbitraria y sin seguir ninguna jerarquía. servidor servidores La Red en Malla es una topología de red en la que cada nodo esta conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo por diferentes caminos. Si la red de malla esta completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones.Cada servidor tiene sus propias conexiones con los demás servidores.

8 Cuando todos los nodos están relacionados se dice la malla esta completa

9 Red Estrella Los nodos están unidos a un único nodo central. Dado su transmisión,una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

10 Red Árbol Los distintos nodos están unidos en forma de ramificaciones sucesivas a partir de un único nodo raíz.
