1 Procesamiento de los registros

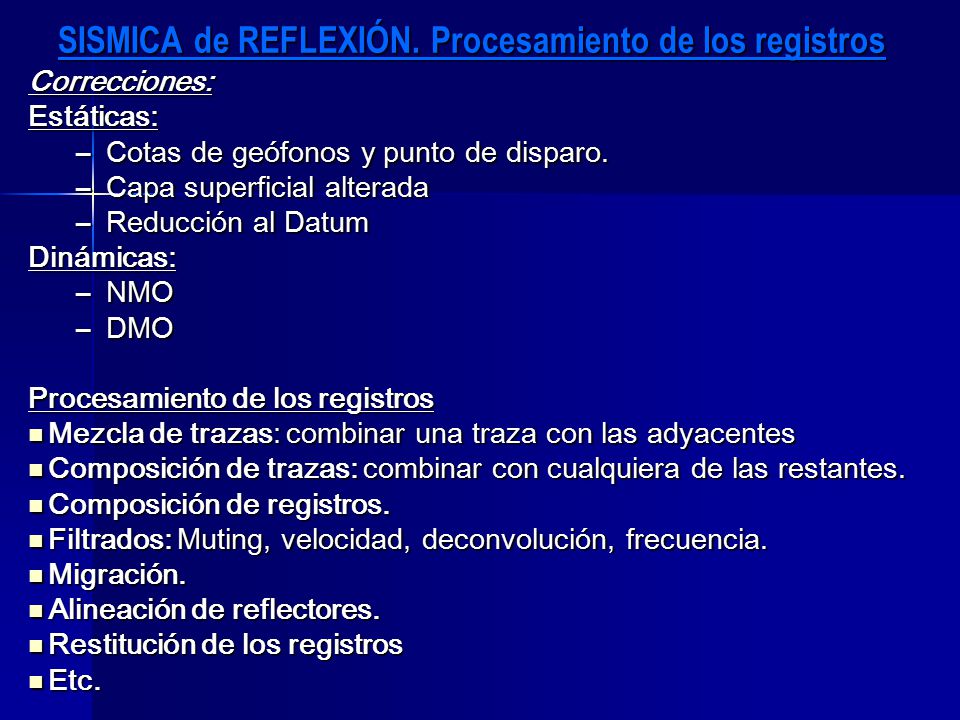

2 SISMICA de REFLEXIÓN. Procesamiento de los registros
Correcciones: Estáticas: Cotas de geófonos y punto de disparo. Capa superficial alterada Reducción al Datum Dinámicas: NMO DMO Procesamiento de los registros Mezcla de trazas: combinar una traza con las adyacentes Composición de trazas: combinar con cualquiera de las restantes. Composición de registros. Filtrados: Muting, velocidad, deconvolución, frecuencia. Migración. Alineación de reflectores. Restitución de los registros Etc.

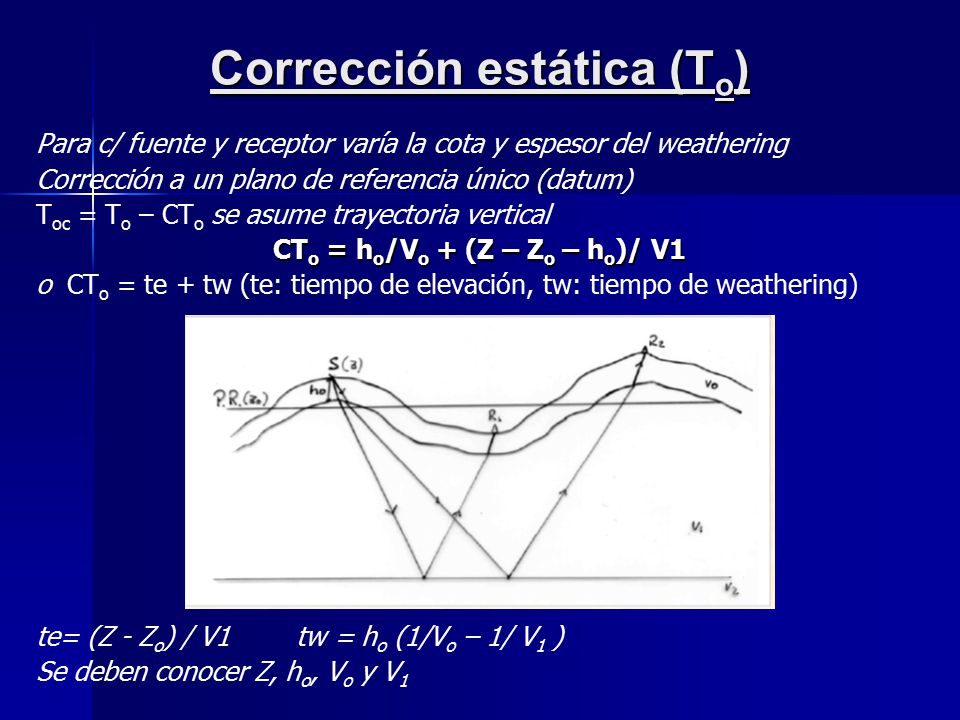

3 Corrección estática (To)
Para c/ fuente y receptor varía la cota y espesor del weathering Corrección a un plano de referencia único (datum) Toc = To – CTo se asume trayectoria vertical CTo = ho/Vo + (Z – Zo – ho)/ V1 o CTo = te + tw (te: tiempo de elevación, tw: tiempo de weathering) te= (Z - Zo) / V tw = ho (1/Vo – 1/ V1 ) Se deben conocer Z, ho, Vo y V1

4 Corrección estática (To)
Cada estación (fuente o receptor tendrá un valor de CTo) Ejemplo. CTo(S1)= 6 ms, CTo(S2)=2 ms, C(R1)= -4 ms. C(R2)=0 ms, C(R4)= 8 ms Para el par S1-R4: CTo = = 14 ms “ “ S1- R2: CTo = = 6 ms “ “ S2- R1: CTo = 2 – 4 = - 2 ms La corrección estática consiste en sumar o restar tiempo a cada registro (se eliminan registros digitales o se suman registros digitales equivalentes a cero) La forma de la traza no se modifica solo se desplaza en tiempo

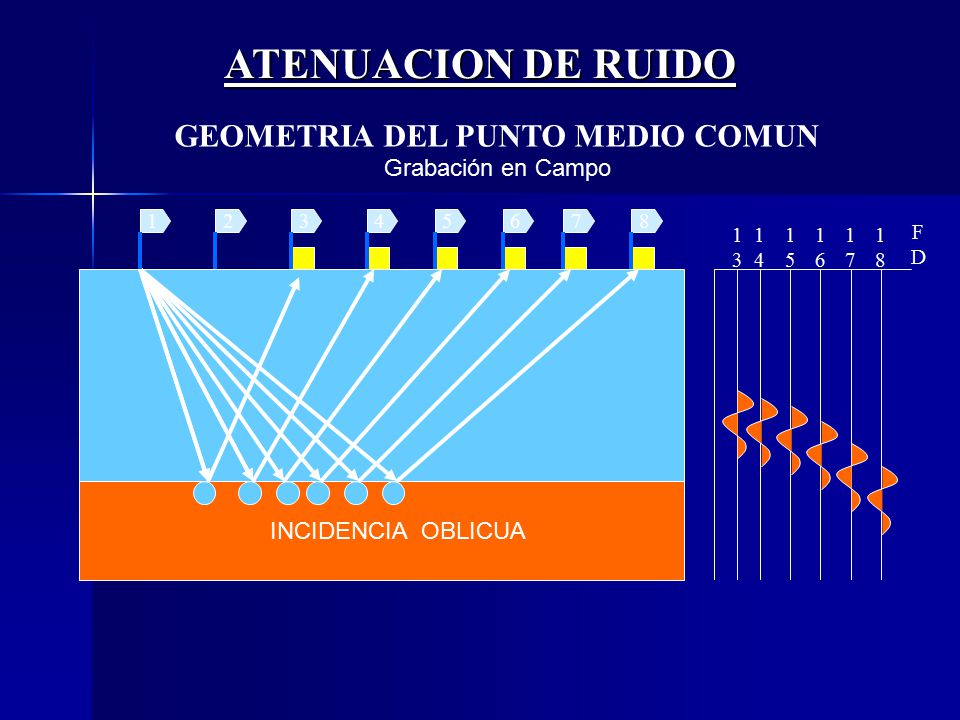

5 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Grabación en Campo 1 2 3 4 5 6 7 8 1 3 1 4 1 5 1 6 1 7 1 8 F D En la realidad, esta información de Incidencia Normal nunca es grabada en campo, solo se obtiene durante el procesamiento. Los procesos de adquisición utilizan dispositivos donde una fuente produce un frente de ondas que se propaga a través de La Tierra, y luego, la respuesta de La Tierra es grabada por un número grande de detectores ubicados a distintas distancia de la fuente. Esto implica procesos de reflexión con Incidencia Oblicua. INCIDENCIA OBLICUA

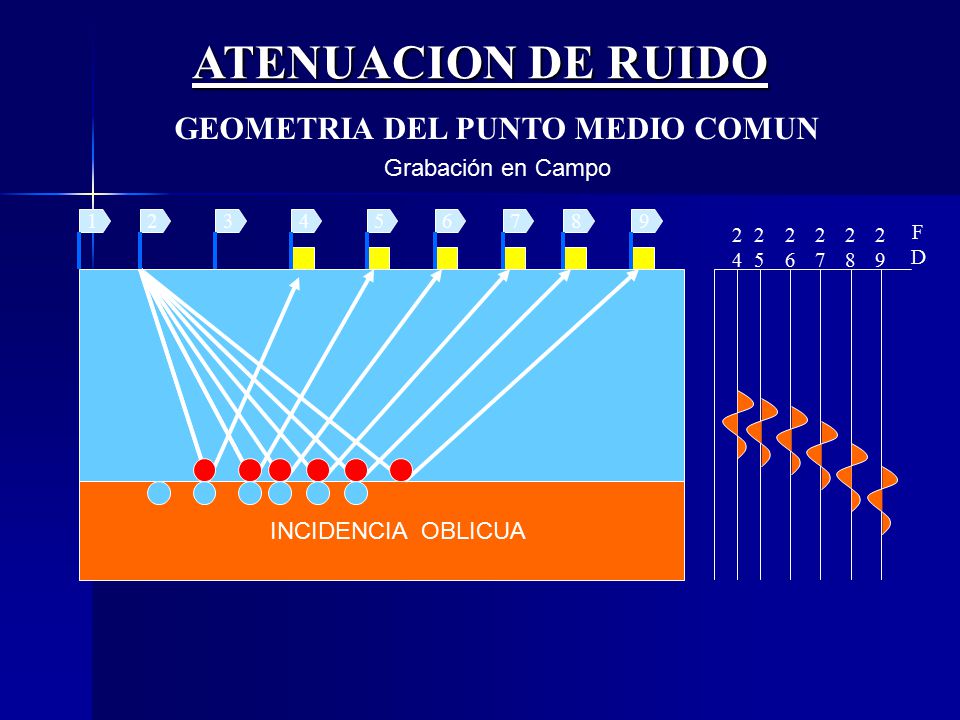

6 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Grabación en Campo 1 2 3 4 5 6 7 8 9 2 4 2 5 2 6 2 7 2 8 2 9 F D En la realidad, esta información de Incidencia Normal nunca es grabada en campo, solo se obtiene durante el procesamiento. Los procesos de adquisición utilizan dispositivos donde una fuente produce un frente de ondas que se propaga a través de La Tierra, y luego, la respuesta de La Tierra es grabada por un número grande de detectores ubicados a distintas distancia de la fuente. Esto implica procesos de reflexión con Incidencia Oblicua. INCIDENCIA OBLICUA

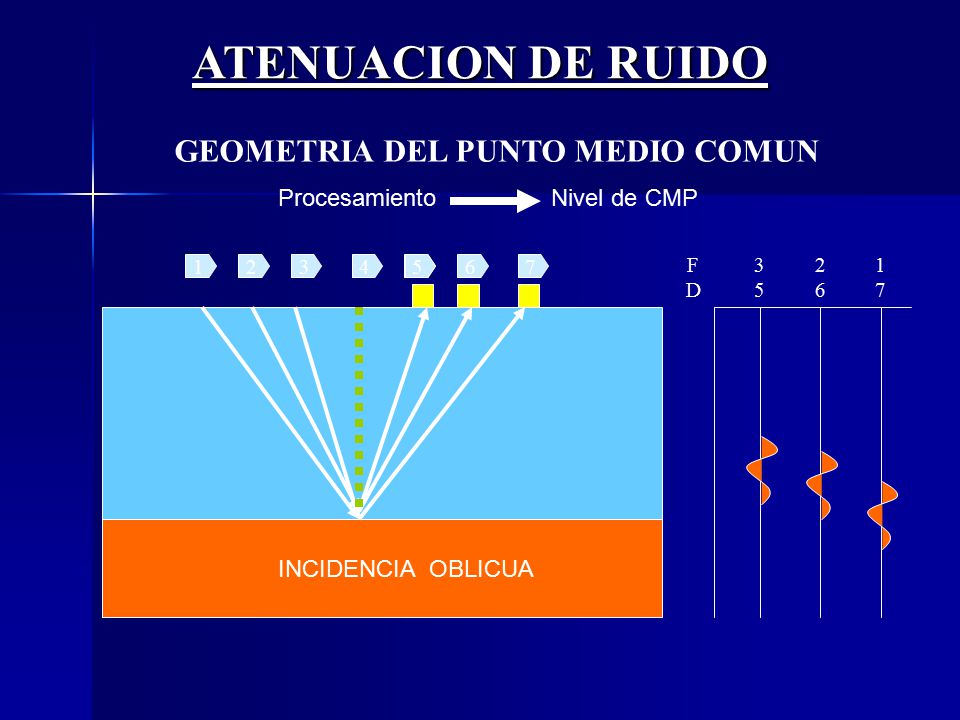

7 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Procesamiento Nivel de CMP F D 3 5 2 6 1 7 1 2 3 4 4 5 6 7 Durante el procesamiento las trazas con igual punto medio de reflexión (CMP) son agrupadas de manera de mejorar la relación señal-ruido. A este nivel todavía se mantiene la característica de INCIDENCIA OBLICUA. Es en este dominio (CMP) que se realizan los análisis del tipo AVO (Amplitud vs Offset). Las amplitudes de reflexión son función de las propiedades elásticas de los medios en contacto y de los ángulos de reflexión. INCIDENCIA OBLICUA

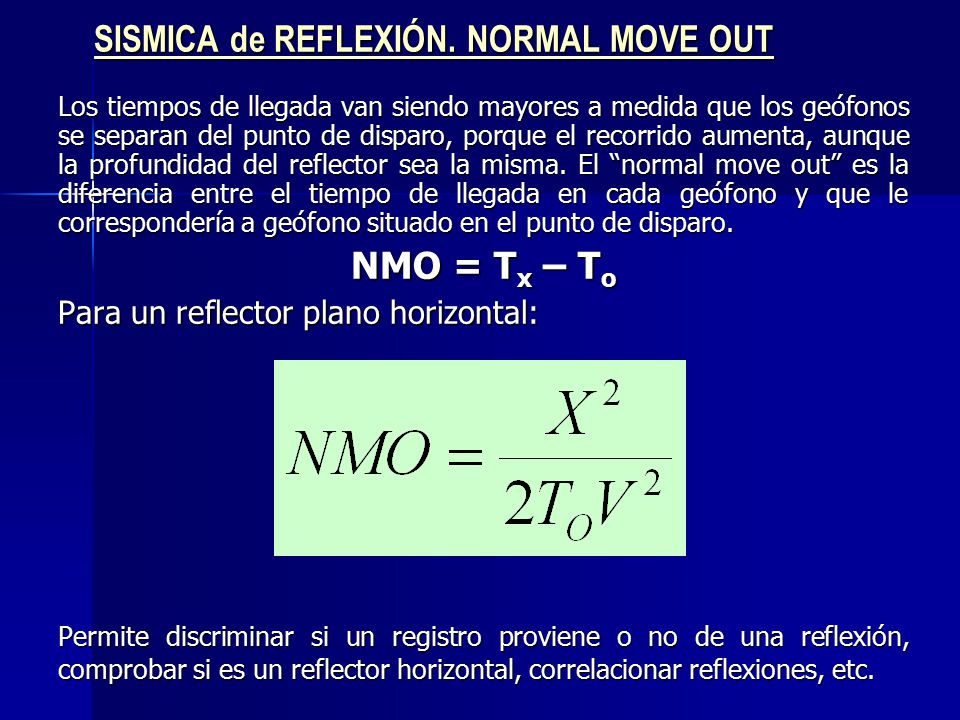

8 SISMICA de REFLEXIÓN. NORMAL MOVE OUT
Los tiempos de llegada van siendo mayores a medida que los geófonos se separan del punto de disparo, porque el recorrido aumenta, aunque la profundidad del reflector sea la misma. El “normal move out” es la diferencia entre el tiempo de llegada en cada geófono y que le correspondería a geófono situado en el punto de disparo. NMO = Tx – To Para un reflector plano horizontal: Permite discriminar si un registro proviene o no de una reflexión, comprobar si es un reflector horizontal, correlacionar reflexiones, etc.

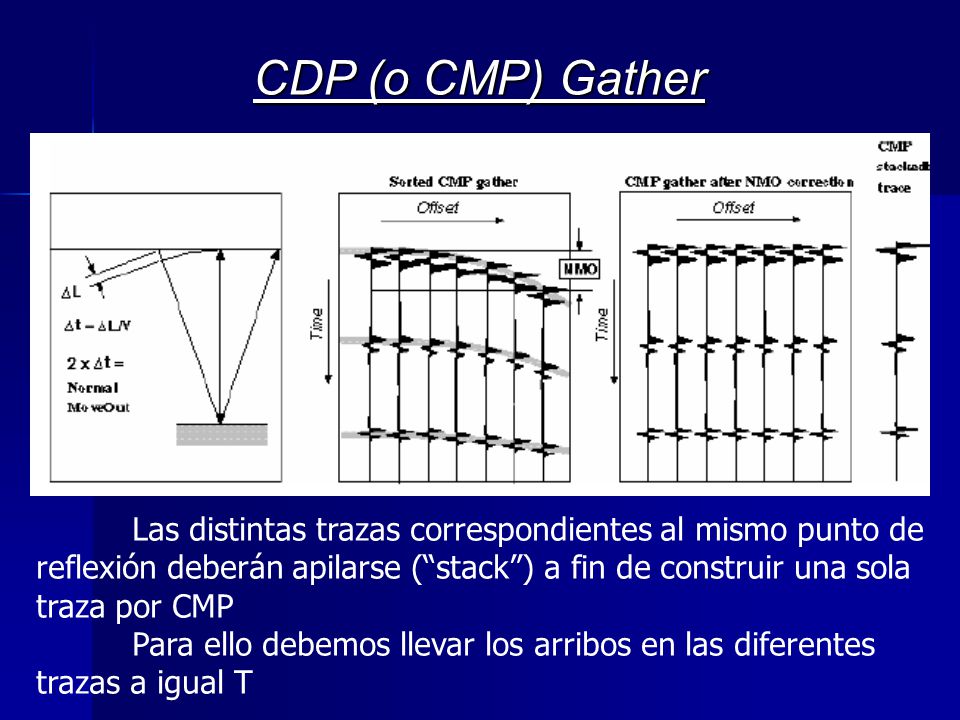

9 CDP (o CMP) Gather Las distintas trazas correspondientes al mismo punto de reflexión deberán apilarse (“stack”) a fin de construir una sola traza por CMP Para ello debemos llevar los arribos en las diferentes trazas a igual T

10 GEOMETRIA DEL PUNTO MEDIO COMUN TECNICA PARA ELIMINAR RUIDO ALEATORIO
Procesamiento Nivel de CMP TRAZA APILADA APILAMIENTO NMO Durante el procesamiento, y con el propósito fundamental de atenuar el ruido aleatorio presente en las trazas sísmicas, se corrigen las diferencias en los tiempos de viaje, ocasionadas por las diferencias en las distancias fuente-receptor, para cada una de las trazas que conforman un CMP, con la finalidad de horizontalizar las reflexiones y luego apilar (sumar) los valores de amplitud para cada muestra en tiempo. Este proceso, conocido como APILAMIENTO, produce una sola traza por cada CMP. Estas, colocadas en su posición geográfica, una al lado de otra, conforman las secciones o volúmenes sísmicos apilados. En teoría, estas trazas representan una trayectoria de INCIDENCIA NORMAL. INCIDENCIA NORMAL ??? TECNICA PARA ELIMINAR RUIDO ALEATORIO

11 LISTO POR HOY!!!!! OOOOOOOO!!!!! ……………. Y ahora ????
