1 CURSO PCPI OPERARARIO FONTANERIA Y CALEFACCION 2010 1011
SALVADOR COBO DOLS

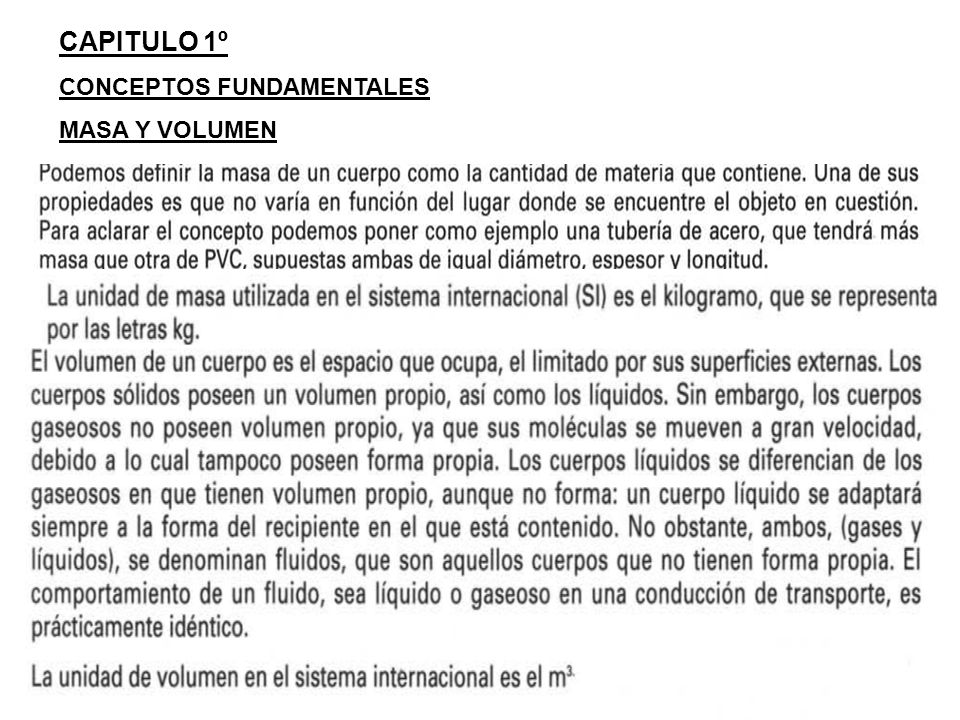

2 CAPITULO 1º CONCEPTOS FUNDAMENTALES MASA Y VOLUMEN

3

4

5

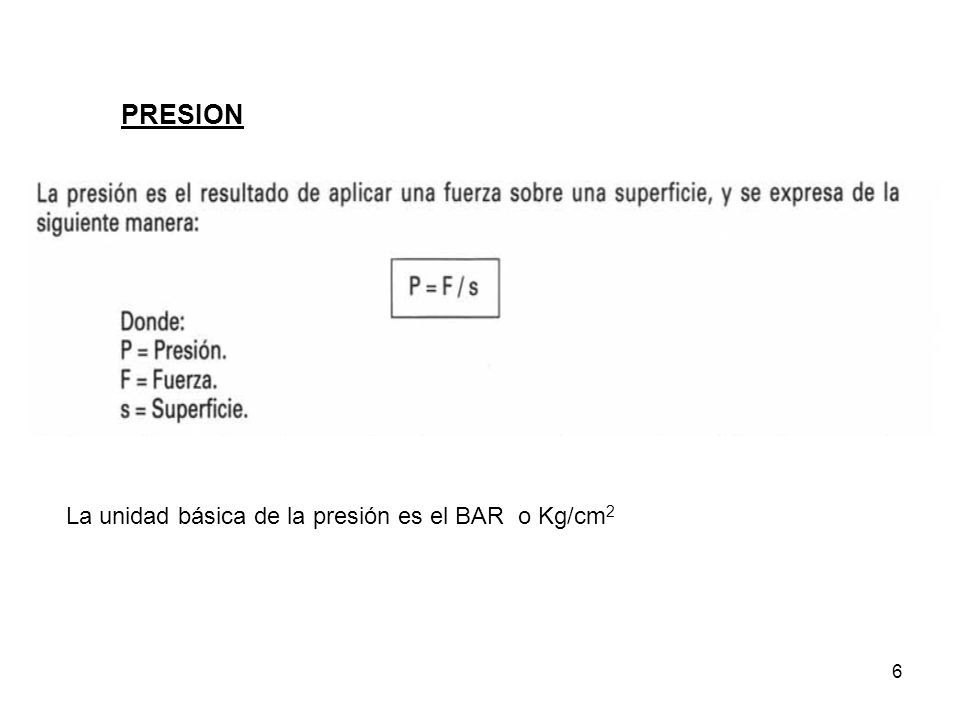

6 PRESION La unidad básica de la presión es el BAR o Kg/cm2

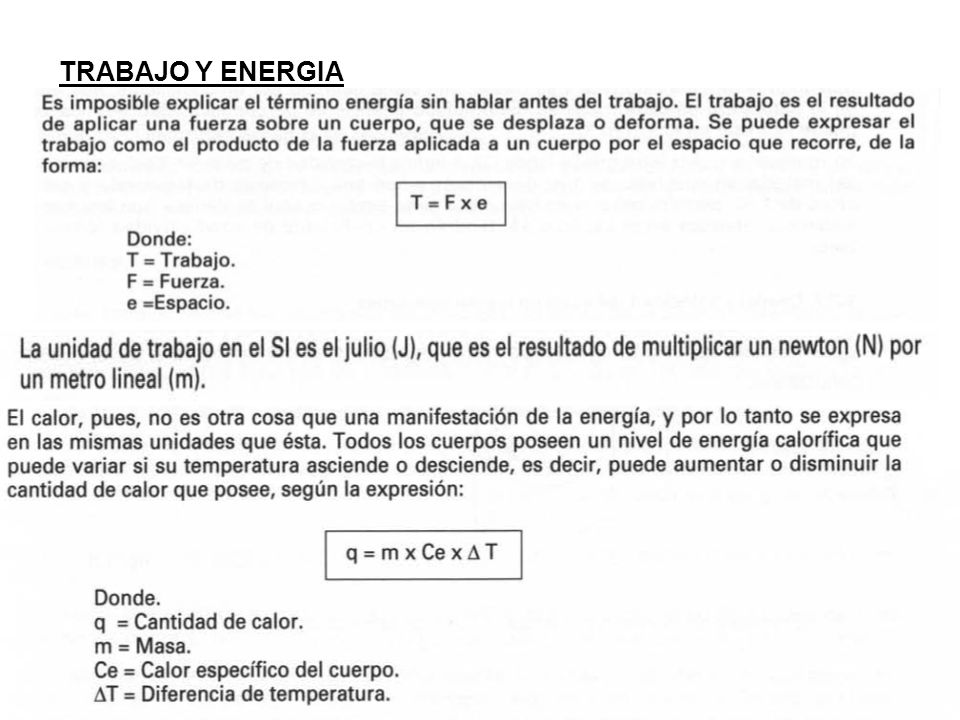

7 TRABAJO Y ENERGIA

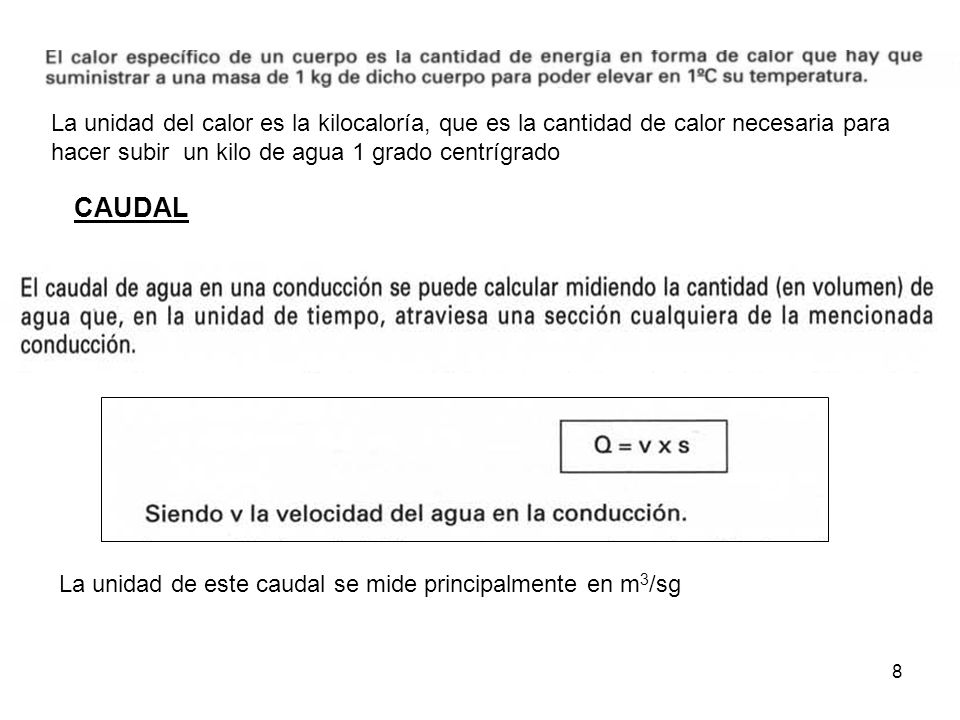

8 La unidad del calor es la kilocaloría, que es la cantidad de calor necesaria para hacer subir un kilo de agua 1 grado centrígrado CAUDAL La unidad de este caudal se mide principalmente en m3/sg

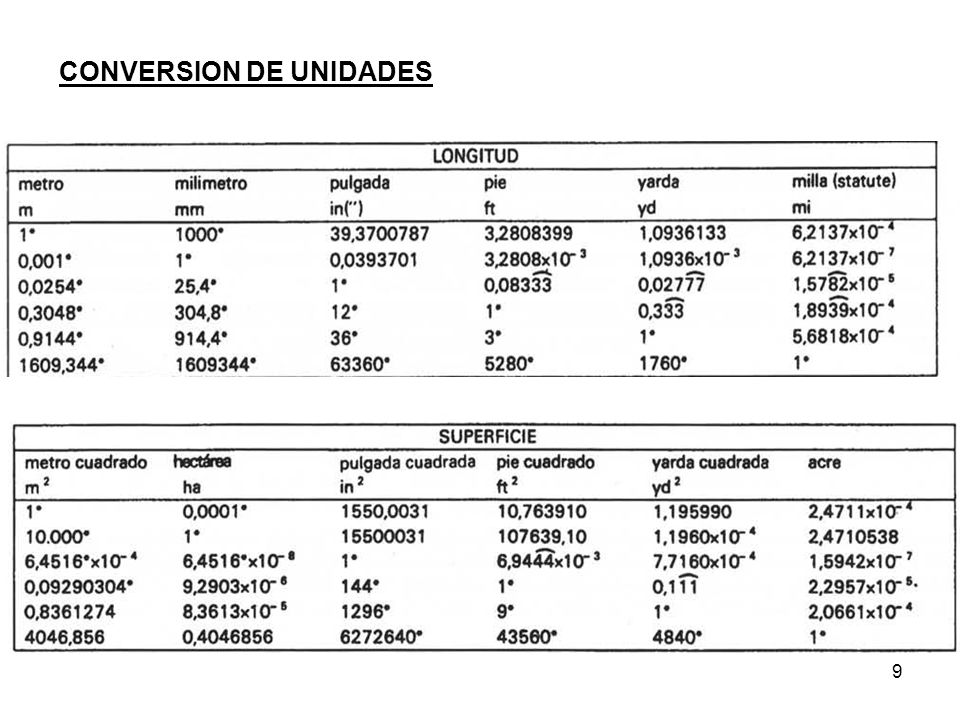

9 CONVERSION DE UNIDADES

10 Para cambiar de unas unidades a otras, se debe:
• Multiplicar por 10 o múltiplos de10 si pasamos de unidades más grandes a unidades más pequeñas. • Dividir entre 10 o múltiplos de10 si pasamos de unidades más pequeñas a unidades más grandes

11

12

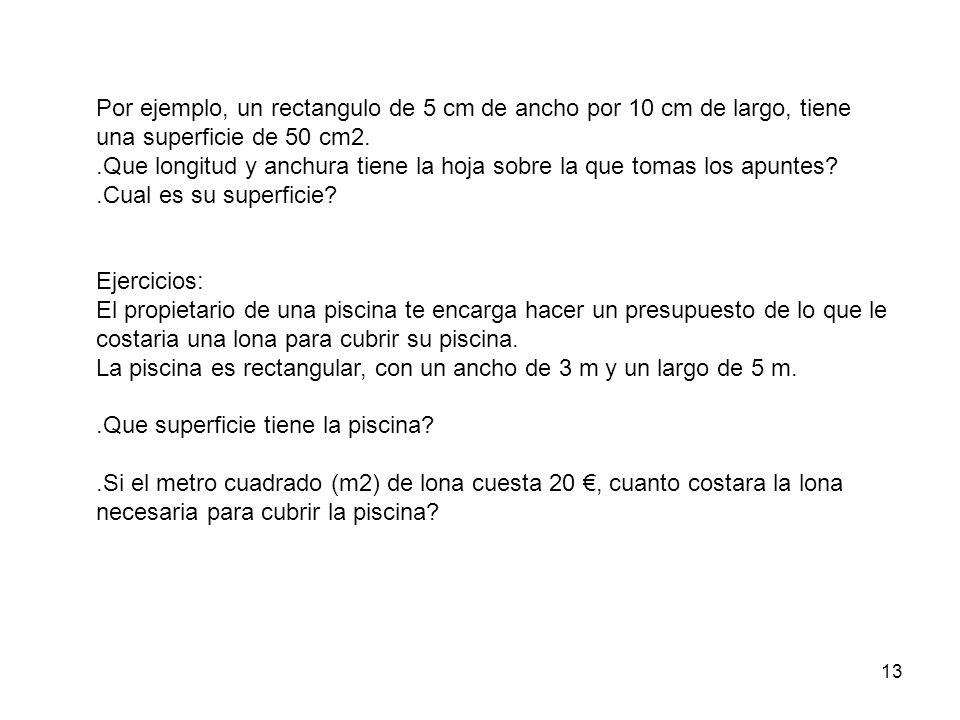

13 Por ejemplo, un rectangulo de 5 cm de ancho por 10 cm de largo, tiene una superficie de 50 cm2.
.Que longitud y anchura tiene la hoja sobre la que tomas los apuntes? .Cual es su superficie? Ejercicios: El propietario de una piscina te encarga hacer un presupuesto de lo que le costaria una lona para cubrir su piscina. La piscina es rectangular, con un ancho de 3 m y un largo de 5 m. .Que superficie tiene la piscina? .Si el metro cuadrado (m2) de lona cuesta 20 €, cuanto costara la lona necesaria para cubrir la piscina?

14

15

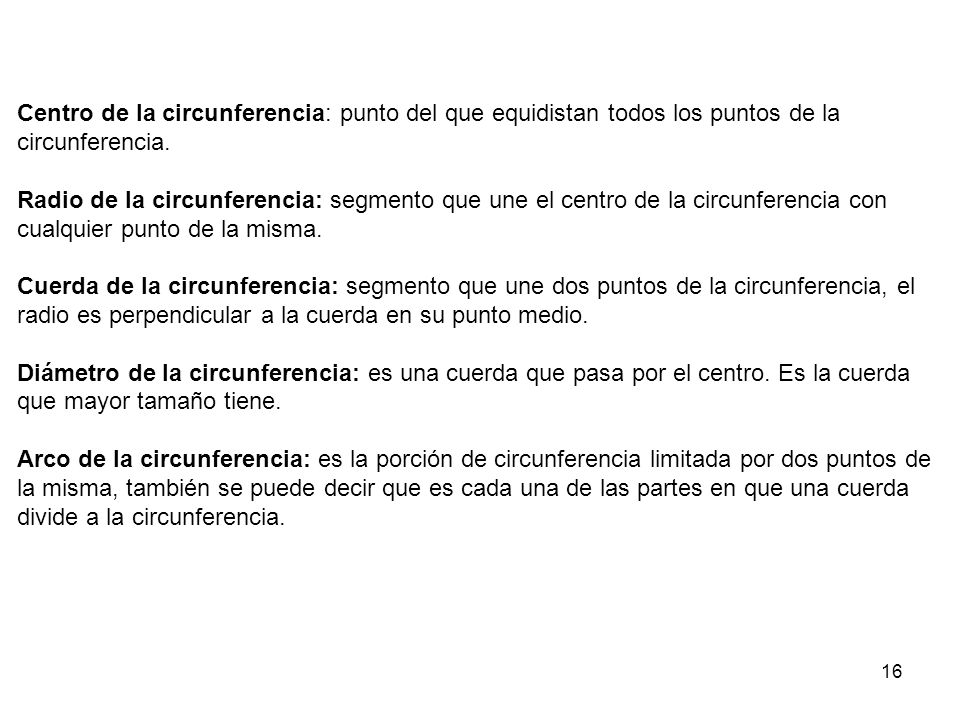

16 Centro de la circunferencia: punto del que equidistan todos los puntos de la circunferencia.
Radio de la circunferencia: segmento que une el centro de la circunferencia con cualquier punto de la misma. Cuerda de la circunferencia: segmento que une dos puntos de la circunferencia, el radio es perpendicular a la cuerda en su punto medio. Diámetro de la circunferencia: es una cuerda que pasa por el centro. Es la cuerda que mayor tamaño tiene. Arco de la circunferencia: es la porción de circunferencia limitada por dos puntos de la misma, también se puede decir que es cada una de las partes en que una cuerda divide a la circunferencia.

17 EN EL MEDIO DE LA LÍNEA COLOCAMOS EL CENTRO
DETERMINACION DEL CENTRO PASO A PASO EN EL MEDIO DE LA LÍNEA COLOCAMOS EL CENTRO

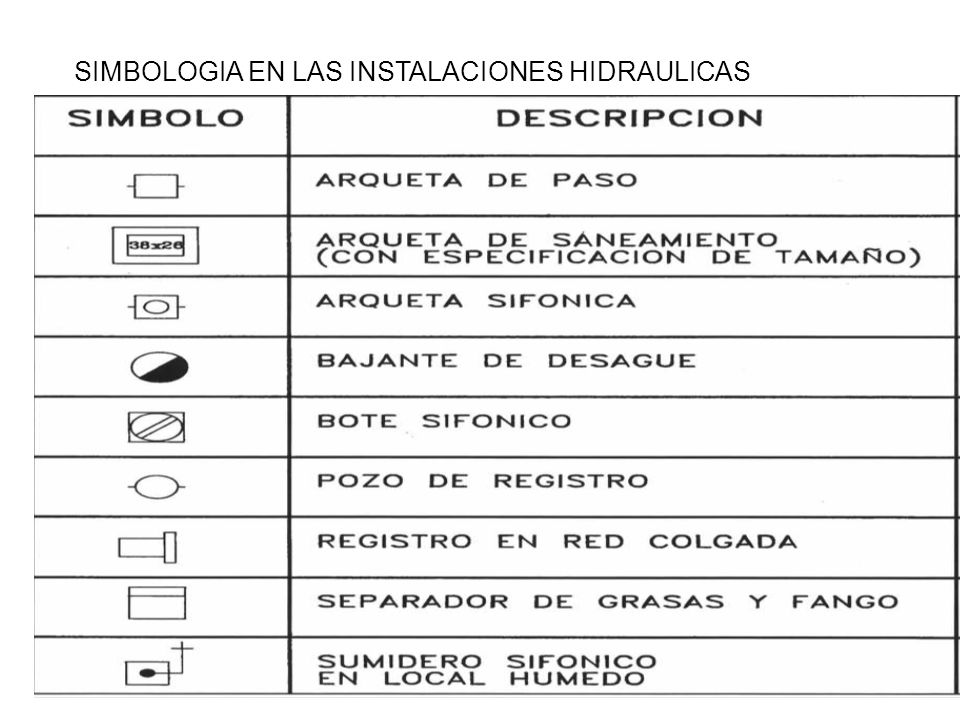

18 SIMBOLOGIA EN LAS INSTALACIONES HIDRAULICAS

19

20

21

22

23
