1 CAPACITANCIA

2 CAPACITOR O CONDENSADOR

3 CARGA DE UN CAPACITOR Q = C V C = ε A / d Ε o = 8.85 x 10 -12 C 2 /N·m 2

4 SIMBOLOS

5 DIELECTRICOS

6 DIELECTRICOS

7 CONSTANTE DIELECTRICA C = k ε A / d

8 CONSTANTE DE PERMITIVIDAD Material Permitividad relativa (Er) Vacío 1 Aire 1,0059 Polietileno 2,5 Porcelana 5...6 Mica 7 Pentóxido Tántalo 26 Cerámica 10 a 50000

9 ENERGIA ALMACENADA EN UN CAPACITOR

10 DENSIDAD DE ENERGIA

11 CLASIFICACION DE LOS CAPACITORES

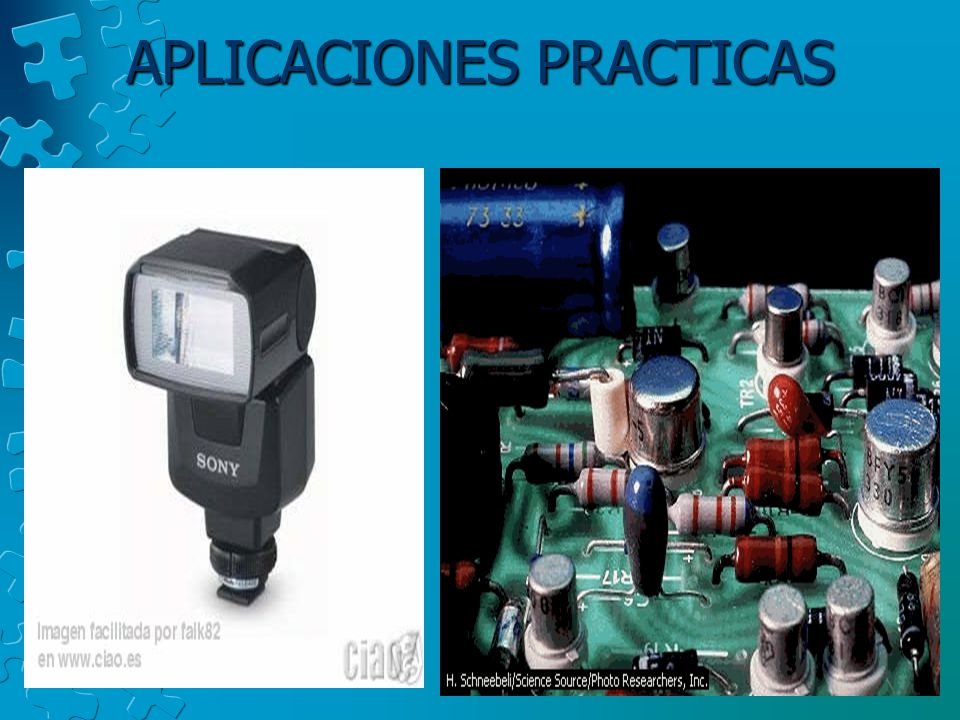

12 APLICACIONES PRACTICAS

13

14

15 CODIGO DE IDENTIFICACION Color 1ra y 2da banda 3era banda ToleranciaTensión 1era y 2da cifra significativa Factor multiplicador para C > 10 pF para C < 10 pF Negro X 1+ / - 20%+ / - 1 pF Marrón1X 10+ / - 1%+ / - 0.1 pF100 V Rojo2X 100+ / - 2%+ / - 0.25 pF250 V Naranja3X 10 3 Amarillo4X 10 4 400 V Verde5X 10 5 + / - 5%+ / - 0.5 pF Azul6X 10 6 630 V Violeta7 Gris8 Blanco9 + / - 10%

16 CAPACITORES EN SERIE

17 CAPACITORES EN PARALELO

18 http://www.acienciasgalilei.com/videos/condensador.htm
