1 Capacitores Reconocimiento Unidad de medida.
Factores que condicionan su capacidad. Aspectos constructivos. Clasificación. Uso practico.

2 Tipos de Capacitores

3 Clasificación: Cerámicos. Poliéster. Electrolíticos. Y otros …

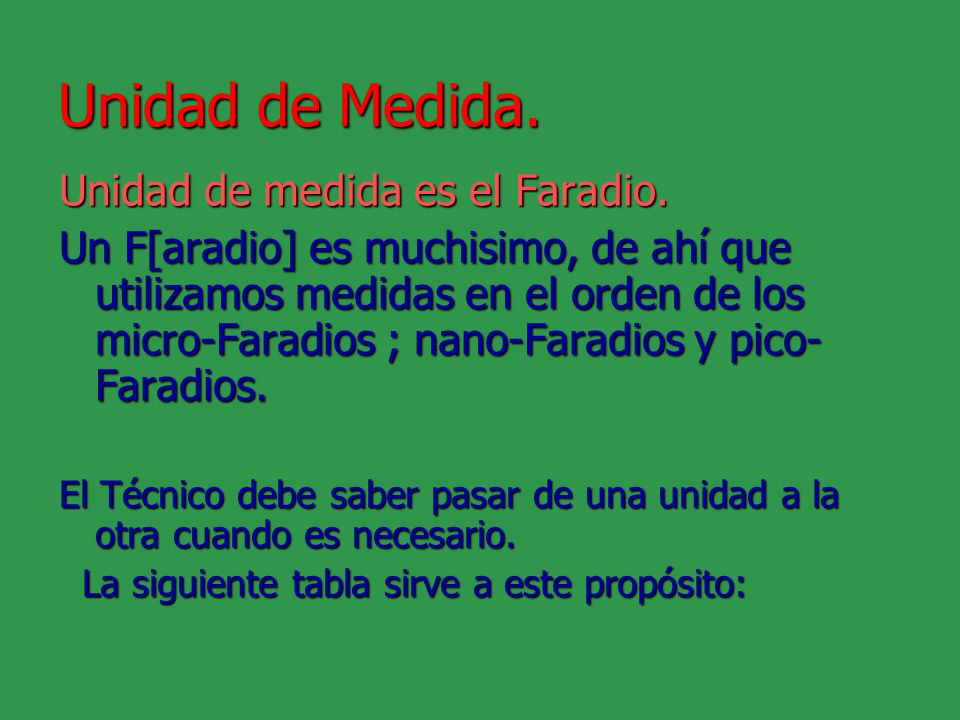

4 Unidad de Medida. Unidad de medida es el Faradio.
Un F[aradio] es muchisimo, de ahí que utilizamos medidas en el orden de los micro-Faradios ; nano-Faradios y pico-Faradios. El Técnico debe saber pasar de una unidad a la otra cuando es necesario. La siguiente tabla sirve a este propósito:

5

6 Lectura de su capacidad en distintos tipos de capacitores:
Ceramicos y poliester suelen leerse en pF en un codigo de tres cifras. Ejemplo:

7 Electrolíticos tienen expresado el valor,por lo gral en microfaradios:

8 Tres Factores que condicionan su capacidad:
1- Superficie de las placas.Tamaño. (Mayor superficie mas capacidad) 2- Distancia, separación, entre las placas. (Mas separadas entre sí menos capacidad). 3- Tipo de dieléctrico. (ej:El oxido de aluminio es mejor que poliester)

9

10 Utilidad practica de los Capacitores:
Cerámicos: Debido a que son de baja capacidad (cargan y descargan más rapido) son ideales para filtrar y/ó eliminar a masa señales de alta frecuencias. Acoplar etapas en circuitos de Audio. Realimentaciones. Osciladores : Cuanto menos capacidad Mayor la frecuencia de oscilación.

11 Filtro Pasa bajo

12

13 Poliester: Suelen utilizarse en lugar de los cerámicos siempre que no se requieran valores de Capacidad muy bajos y se usan cuando se requiere seguridad en lo que respecta a su rendimiento como así también durabilidad. No se recomienda en osciladores de muy alta frecuencia, pero si en circuitos de audio y sobre todo en electrónica Industrial.

14 Electroliticos. Sobre todo en Circuitos de Baja Frecuencias.(Gran capacidad de almacenamiento, asi que tardan más tiempo en cargar y descargarse). Se usan mucho para filtros en circuitos de alimentación, en particular en Fuentes de Poder.

15

16

17 Capacitores Electroliticos.
los electroliticos para "DC" hay dos modelos para distintas temperaturas: Los de 85ºC para fuentes lineales o usos normales y los de 105Cº para conmutadas. (Una de las características mas importantes para condensadores electrolíticos para filtro de conmutada es la ESR( o resistencia serie), es como una resistencia dentro del condensador y que se calienta al filtrar los pulsos de las conmutadas, como mayor es esta menor tiempo de vida de la fuente,
