1 Condensadores

2 Proceso de carga. Los condensadores están constituidos por dos placas plano paralelas, separadas una distancia, entre las cuales se acumula carga, también pueden recibir el nombre de capacitores. El proceso se mantendrá hasta que la tensión del condensador se iguale a la tensión de la batería, momento en el cual la intensidad se anula (régimen permanente).

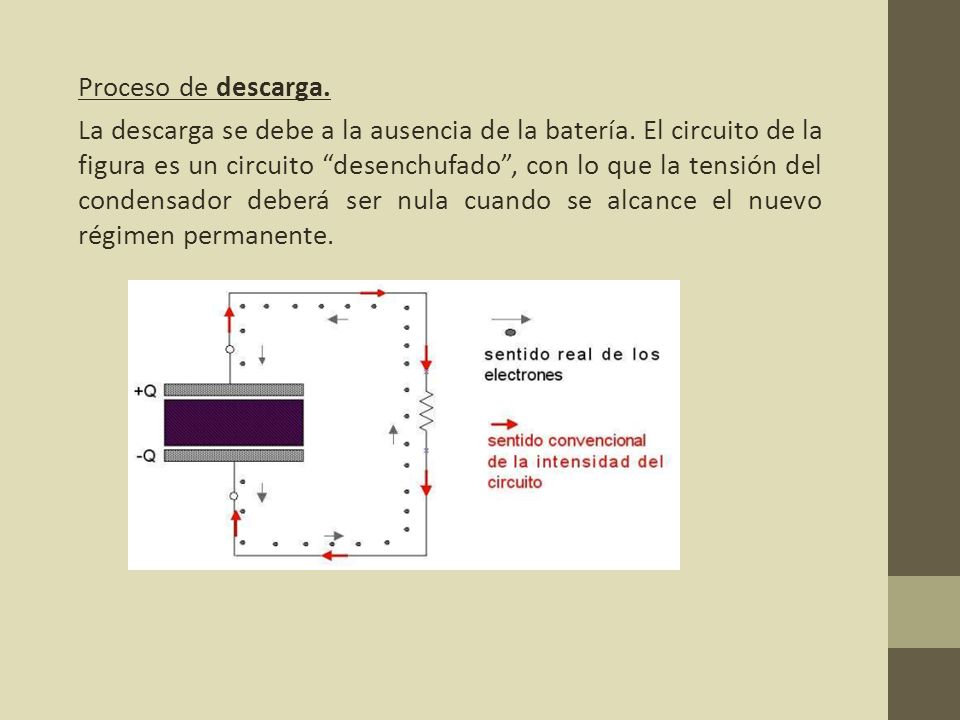

3 Proceso de descarga. La descarga se debe a la ausencia de la batería
Proceso de descarga. La descarga se debe a la ausencia de la batería. El circuito de la figura es un circuito “desenchufado”, con lo que la tensión del condensador deberá ser nula cuando se alcance el nuevo régimen permanente.

4 Al cerrar el circuito, la carga del condensador no adquiere instantáneamente su valor máximo, Q, sino que va aumentando en una proporción que depende de la capacidad, C, del propio condensador y de la resistencia, R, conectada en serie con él.

5

6

7

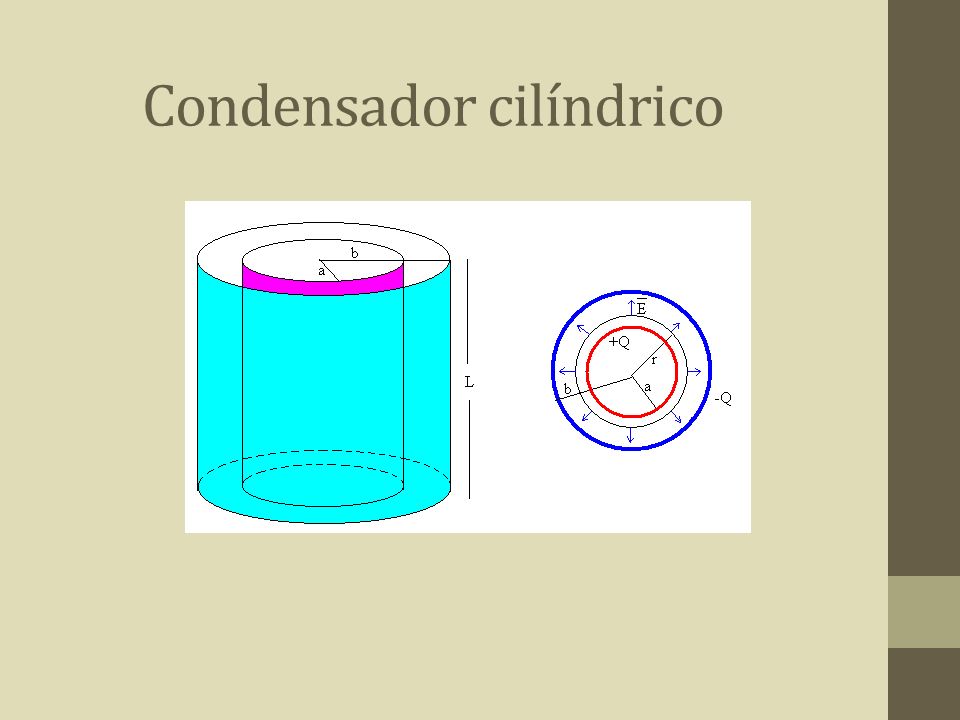

8 Condensador cilíndrico

9 Condensador electrolítico

10 En los condensadores de poliéster se codifican la capacidad y tensión de trabajo mediante colores.

11 Agrupación de condensadores
En serie: La capacidad total de los condensadores en serie es menor a la del mas pequeño.

12 Conectados en paralelo, se suman las capacidades individuales.
Conectados en paralelo, se suman las capacidades individuales.
