1 Conexión a una red inalámbrica Coordinador TIC Presentación General

2 2 Presentación del curso Objetivo del curso: Saber cómo conectar un equipo a una red inalámbrica y conocer la tipología de redes inalámbricas actuales. Metodología: Participativa. Duración: 8 horas, distribuidas en 4 módulos de 2 horas. Evaluación: Ejercicios prácticos para comprobar que se domina la materia.

3 3 Contenido del curso Módulo 1. Montaje de una red inalámbrica – Wi-Fi. – Hardware necesario. – Instalación de tarjetas de red internas. Módulo 2. Redes de área local – Topologías clásicas de red. – Topologías de red inalámbricas. – Configuración.

4 4 Contenido del curso Módulo 3. Uso de la red inalámbrica – Como compartir archivos y carpetas. – Configuración de impresoras en red. – Configuración de seguridad. Módulo 4. Repaso – Wi-Fi – Topologías clásicas de red. – Topologías de red inalámbricas. – Como compartir archivos y carpetas.

5 5 Módulo 1: Montaje de una red inalámbrica

6 6 Objetivos – Identificar las características de la tecnología Wi-Fi. – Utilizar los dispositivos necesarios para crear una red inalámbrica. – Instalar tarjetas de red internas. Contenidos – Wi-Fi. – Hardware necesario. – Instalación de tarjetas de red internas.

7 7 Wi-Fi Historia Nokia y Symbol Technologies crearon en 1999 una asociación conocida como WECA (Wireless Ethernet Compatibility Alliance, Alianza de Compatibilidad Ethernet Inalámbrica). Wi-Fi Alliance desde 2003. – Objetivos: crear una marca que fomentase la tecnología inalámbrica; asegurar la compatibilidad de equipos.

8 8 Wi-Fi Estándares 802.11a – Poco usado, banda de frecuencias de los 5Ghz. 802.11b – Primero en extenderse, frecuencia 2,4GHz, baja velocidad. 802.11g – Combatible con el anterior, más velocidad. 802.11n – Futuro estándar, compatible con “b” y “g”; más velocidad de transferencia.

9 9 Hardware necesario Tarjetas de red Tarjetas de red ISA: Antiguas, no hay inalámbricas.

10 10 Hardware necesario Tarjetas de red PCI: Las más extendidas, serán sustituidas por las PCI-Express.

11 11 Hardware necesario Tarjetas de red PCI-Express: Nuevo estándar de interconexión, menos espacio, más velocidad

12 12 Hardware necesario Externas USB: Fácil instalación, útiles sobre todo en ordenadores portátiles.

13 13 Hardware necesario Externas PCMCIA: Usadas en portátiles con capacidad de expansión por PCMCIA

14 14 Hardware necesario Integradas en la placa base del ordenador; cada vez más frecuente, sobre todo en los portátiles.

15 15 Hardware necesario Punto de acceso Sincroniza la comunicación entre todas las estaciones de la red, y también proporciona tareas de repetición de la señal.

16 16 Hardware necesario Router inalámbrico Realiza la función de punto de acceso, más las funciones tradicionales de un router.

17 17 Hardware necesario Antenas Permiten aumentar tanto la cobertura como la velocidad de transferencia.

18 18 Instalación de tarjetas de red internas

19 19 Instalación de tarjetas de red internas Haz clic en la imagen para ver la animación

20 20 Módulo 2: Redes de área local

21 21 Módulo 2: Redes de área local Objetivos – Identificar las características de las distintas topologías de red. – Utilizar con destreza las distintas topologías de las redes inalámbricas. – Configurar una red inalámbrica. Contenidos – Topologías clásicas de red. – Topologías de redes inalámbricas. – Configuración de redes inalámbricas.

22 22 Topologías clásicas de red Haz clic en la imagen para ver la animación

23 23 Topologías de redes inalámbricas Haz clic en la imagen para ver la animación

24 24 Topologías de redes inalámbricas Infraestructura Los ordenadores se conectan a un punto de acceso.

25 25 Configuración de redes inalámbricas Conceptos básicos Dirección IP. Una dirección IP es una serie de números que identifica a nuestro equipo dentro de una red. Mascara de subred. Cifra de 32 bits que específica los bits de una dirección IP que corresponden a una red y a una subred. Gateway. Es la dirección IP privada de nuestro router o pasarela hacia Internet. Servidor DNS. Servidor en donde están almacenadas las correlaciones entre nombres de dominio y direcciones IP.

26 26 Configuración de redes inalámbricas WEP. Es uno de los tipos de encriptación que soporta la tecnología Wi-Fi. Su codificación puede ir de 64 bits hasta 128 bits. SSID. Nombre con el que se identifica a una red Wi-Fi. DHCP. Tecnología utilizada en redes que permite que los equipos que se conecten a una red autoconfiguren los datos de dirección IP, etc. Dirección Mac. Es el código único de identificación que tienen todas las tarjetas de red.

27 27 Configuración de redes inalámbricas Configuración de una red Ad-Hoc Entraremos en las propiedades del adaptador inalámbrico.

28 28 Configuración de redes inalámbricas Configuración de una red Ad-Hoc Entraremos en las opciones avanzadas.

29 29 Configuración de redes inalámbricas Configuración de una red Ad-Hoc Configuraremos a qué tipo de redes queremos acceder.

30 30 Configuración de redes inalámbricas Configuración de una red Ad-Hoc Agregaremos un nueva red inalámbrica.

31 31 Configuración de redes inalámbricas Configuración de una red Ad-Hoc Para acceder a la red iremos a la lista de redes.

32 32 Configuración de redes inalámbricas Configuración de una red Ad-Hoc La nueva red estará disponible en la lista de redes dentro del alcance.

33 33 Configuración de redes inalámbricas Configuración de una red de infraestructura Nos conectaremos a la red deseada.

34 34 Configuración de redes inalámbricas Configuración de una red de infraestructura Si es necesario introduciremos la contraseña WEP.

35 35 Configuración de redes inalámbricas Configuración de una red de infraestructura Windows conectará con la red.

36 36 Configuración de redes inalámbricas Configuración de una red de infraestructura Haz clic en la imagen para ver la animación

37 37 Módulo 3: Uso de la red inalámbrica

38 38 Módulo 3: Uso de la red inalámbrica Objetivos – Compartir archivos. – Compartir impresoras. – Identificar las características del panel de seguridad. Contenidos – Cómo compartir archivos y carpetas. – Configuración de impresoras de red. – Configuración de seguridad.

39 39 Cómo compartir archivos y carpetas Nombre del equipo Para cambiar el nombre del equipo o el grupo de trabajo lo haremos desde Panel de control  Sistema.

40 40 Nombre del equipo En el cuadro de diálogo podemos cambiar el nombre del equipo o el grupo de trabajo. Cómo compartir archivos y carpetas

41 41 Compartir carpetas Entraremos en compartir y seguridad… Cómo compartir archivos y carpetas

42 42 Explorar la red Desde mis sitios de red… Cómo compartir archivos y carpetas

43 43 Cómo compartir archivos y carpetas Haz clic en la imagen para ver la animación

44 44 Configuración de impresoras de red Compartir una impresora en la red Buscaremos la impresora en Impresoras y faxes.

45 45 Configuración de impresoras de red Compartir una impresora en la red En el menú que aparece al pulsar el botón derecho elegiremos compartir… … y le asignaremos un nombre a la impresora.

46 46 Configuración de impresoras de red Compartir una impresora en la red Si todo va correctamente la impresora mostrará una “mano” indicando que está compartida.

47 47 Configuración de impresoras de red Añadir una impresora compartida Pulsaremos en la opción de Agregar una impresora del panel de la izquierda.

48 48 Configuración de impresoras de red Añadir una impresora compartida En el primer paso del asistente pulsaremos “Siguiente”.

49 49 Configuración de impresoras de red Añadir una impresora compartida En el segundo paso seleccionaremos Una impresora de red o una impresora conectada a otro equipo.

50 50 Configuración de impresoras de red Añadir una impresora compartida A continuación seleccionaremos Buscar para localizar la impresora en la red.

51 51 Configuración de impresoras de red Añadir una impresora compartida Seleccionaremos la impresora de la lista de equipos e impresoras.

52 52 Configuración de impresoras de red Añadir una impresora compartida Seleccionaremos si deseamos o no que la impresora sea la predeterminada.

53 53 Configuración de impresoras de red Añadir una impresora compartida Si todo va bien veremos la ventana final del asistente para impresoras.

54 54 Configuración de seguridad Centro de seguridad de Windows Podemos comprobar el estado del antivirus, cortafuegos y actualizaciones automáticas.

55 55 Configuración de seguridad Centro de seguridad de Windows Podemos autorizar el acceso a la red a los programas y servicios. Podemos abrir puertos.

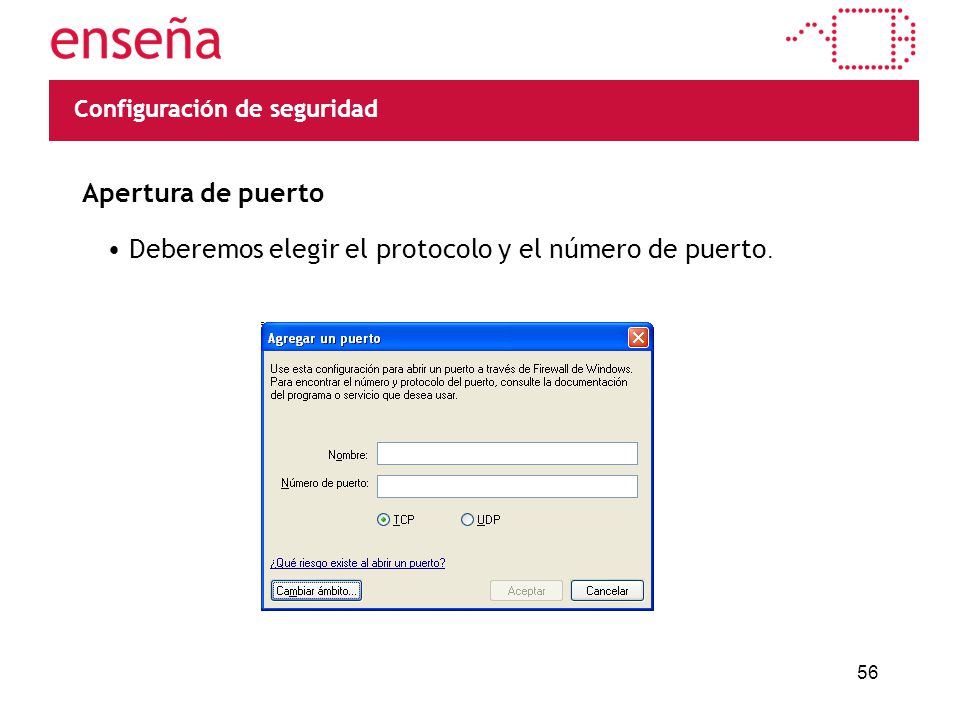

56 56 Configuración de seguridad Apertura de puerto Deberemos elegir el protocolo y el número de puerto.

57 57 Módulo 4: Repaso

58 58 Módulo 4: Repaso Objetivos – Identificar el concepto de red inalámbrica. – Diferenciar las topologías de red. – Diferenciar las topologías de red inalámbricas. – Compartir archivos. Contenidos – Wi-Fi. – Topologías de red. – Topologías de red inalámbricas. – Cómo compartir archivos y carpetas.

59 59 Wi-Fi Historia Nokia y Symbol Technologies crearon en 1999 una asociación conocida como WECA (Wireless Ethernet Compatibility Alliance, Alianza de Compatibilidad Ethernet Inalámbrica). Wi-Fi Alliance desde 2003. – Objetivos: crear una marca que fomentase la tecnología inalámbrica; asegurar la compatibilidad de equipos.

60 60 Wi-Fi Estándares 802.11a – Poco usado, banda de frecuencias de los 5Ghz. 802.11b – Primero en extenderse, frecuencia 2,4GHz, baja velocidad. 802.11g – Combatible con el anterior, más velocidad. 802.11n – Futuro estándar, compatible con “b” y “g”; más velocidad de transferencia.

61 61 Topologías clásicas de red Red en bus Todos los equipos conectados a un mismo medio.

62 62 Topologías de redes inalámbricas Infraestructura Los ordenadores se conectan a un punto de acceso.

63 63 Cómo compartir archivos y carpetas Nombre del equipo Para cambiar el nombre del equipo o el grupo de trabajo lo haremos desde Panel de control  Sistema.

64 64 Nombre del equipo En el cuadro de diálogo podemos cambiar el nombre del equipo o el grupo de trabajo. Cómo compartir archivos y carpetas

65 65 Compartir carpetas Entraremos en compartir y seguridad… Cómo compartir archivos y carpetas

66 66 Explorar la red Desde mis sitios de red… Cómo compartir archivos y carpetas

67 67 Explorar la red Cómo compartir archivos y carpetas
