FUENTE DE ALIMENTACIÓN BARIABLE DE 1,5 A 24 VATIOS Y 1 AMPERIO. PROFE: ANDRÉS SAN ESTUDIANTE: PABLO POVEDA NIVEL : XI º B..

Presentación del tema: "FUENTE DE ALIMENTACIÓN BARIABLE DE 1,5 A 24 VATIOS Y 1 AMPERIO. PROFE: ANDRÉS SAN ESTUDIANTE: PABLO POVEDA NIVEL : XI º B.."— Transcripción de la presentación:

1

2 FUENTE DE ALIMENTACIÓN BARIABLE DE 1,5 A 24 VATIOS Y 1 AMPERIO. PROFE: ANDRÉS SAN ESTUDIANTE: PABLO POVEDA NIVEL : XI º B..

3 PROYECTO # Fuente de alimentación variable de 1.5 y 24 voltios

4 PASO 1 La placa es nada mas que un tablero bañado en cobre, en esta imagen le podemos mostrar la placa ya lista para poner las piezas.

5 PASO # 2 LA FORMA EN COMO SOLDAR Cada pieza debe ser soldada bien para se obtenga un buen trabajo, por eso debemos colocar el cautín parado para que no toque las demás piezas.

6 PASO # 3LAS PIEZAS COLOCADAS En este ejemplo podemos observar casi toda las pizas soldadas de manera que se dijo.

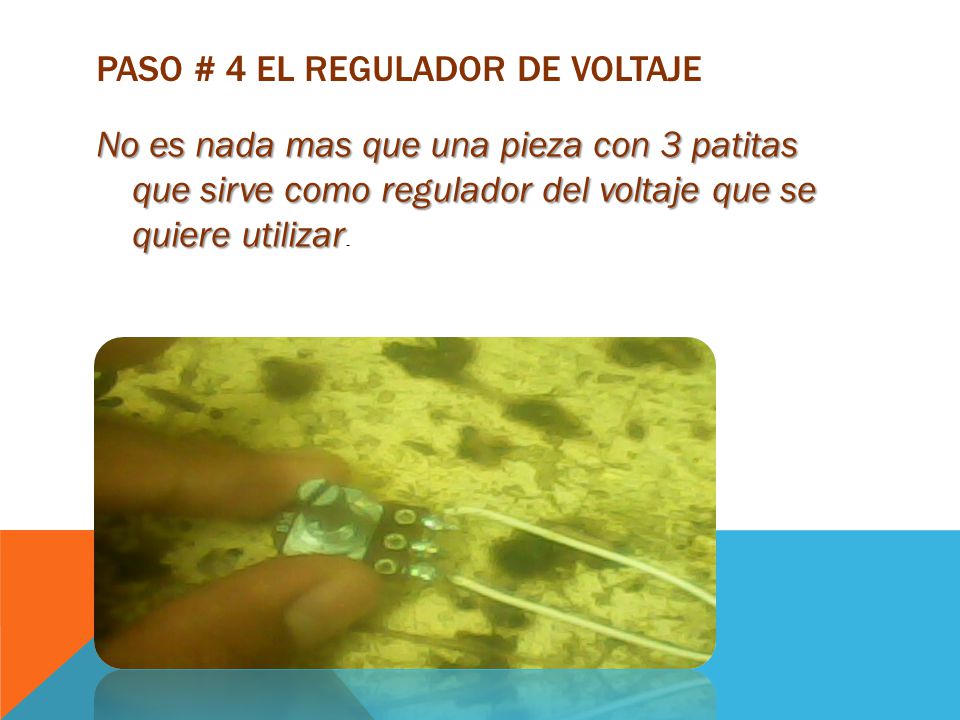

7 PASO # 4 EL REGULADOR DE VOLTAJE No es nada mas que una pieza con 3 patitas que sirve como regulador del voltaje que se quiere utilizar No es nada mas que una pieza con 3 patitas que sirve como regulador del voltaje que se quiere utilizar.

8 LA PRUEBA DE EL PROYECTO

9 LA PRUEBA CON EL RADIO Finalmente se loco en un amplificador para ver si aun funcionaba, lo probamos y listo fue correcto.
