BUENAS TARDES CHARLA SOBRE LA FUENTE DE REGULACION DE 0V A 25V ESTUDIANTE MANUEL CHARLES PROFESOR ANDRÉS SAM GRADO XI°B AÑO LECTIVO: 2012.

Presentación del tema: "BUENAS TARDES CHARLA SOBRE LA FUENTE DE REGULACION DE 0V A 25V ESTUDIANTE MANUEL CHARLES PROFESOR ANDRÉS SAM GRADO XI°B AÑO LECTIVO: 2012."— Transcripción de la presentación:

1

2 BUENAS TARDES CHARLA SOBRE LA FUENTE DE REGULACION DE 0V A 25V ESTUDIANTE MANUEL CHARLES PROFESOR ANDRÉS SAM GRADO XI°B AÑO LECTIVO: 2012

3 PASO 1 DIBUJAR EL ESQUEMÁTICO A ESPEJO

4 PASO 2 INSERTAR EL DIBUJO DE ESPEJO SOBRE OTRA HOJA DE PAPEL EN LIMPIO

5 PASO 3 PARA DESPUÉS PASARLO A UNA PLACA FORRADA EN TAPE CON UN PAPEL DE CARBÓN

6 PASO 4 DESPUÉS DEL DIBUJO HECHO SACARLE PEDAZOS SOBRANTES Y DEJAR SOLO EL ESQUEMÁTICO

7 PASO 5 PARA DESPUÉS INSERTAR LA PLACA SOBRE ACIDO PARA QUE SOLO QUEDE EL COBRE DEL ESQUEMÁTICO

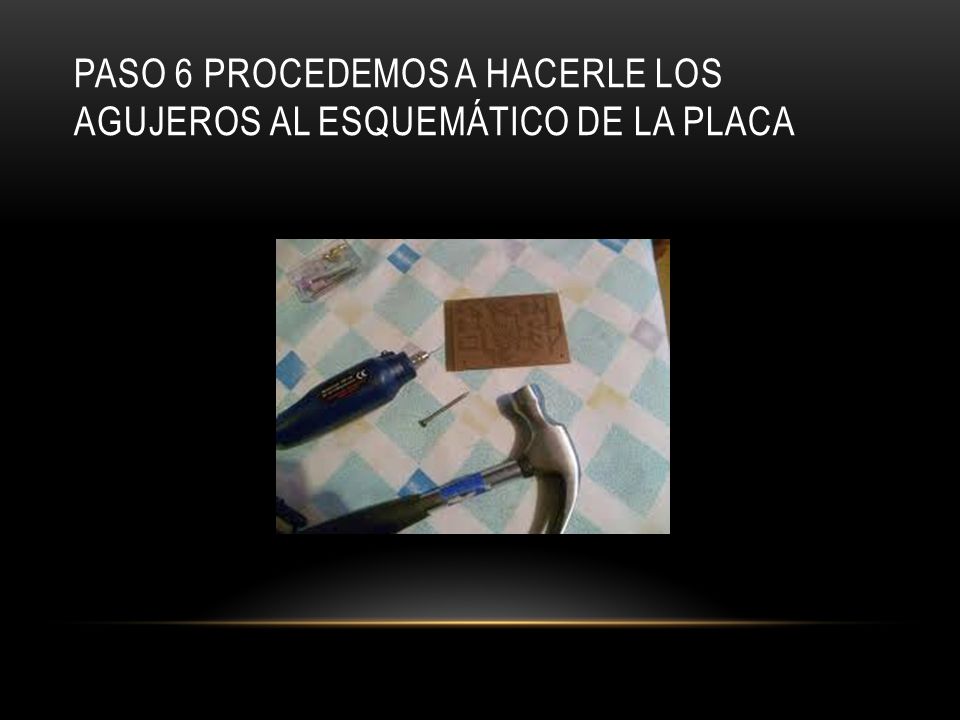

8 PASO 6 PROCEDEMOS A HACERLE LOS AGUJEROS AL ESQUEMÁTICO DE LA PLACA

9 PASO 7 PROCEDEMOS A CHEQUEAR LAS PIEZAS DE CIRCUITO QUE SE VAN A COLOCAR Acá observaremos chequeando continuidad en la placa

10 PASO 8 PROCEDEMOS A SOLDAR LAS PIEZAS DE CORRIENTE AC

11 PASO 9 PROCEDEMOS A SOLDAR LAS PIEZAS EN LA PLACA

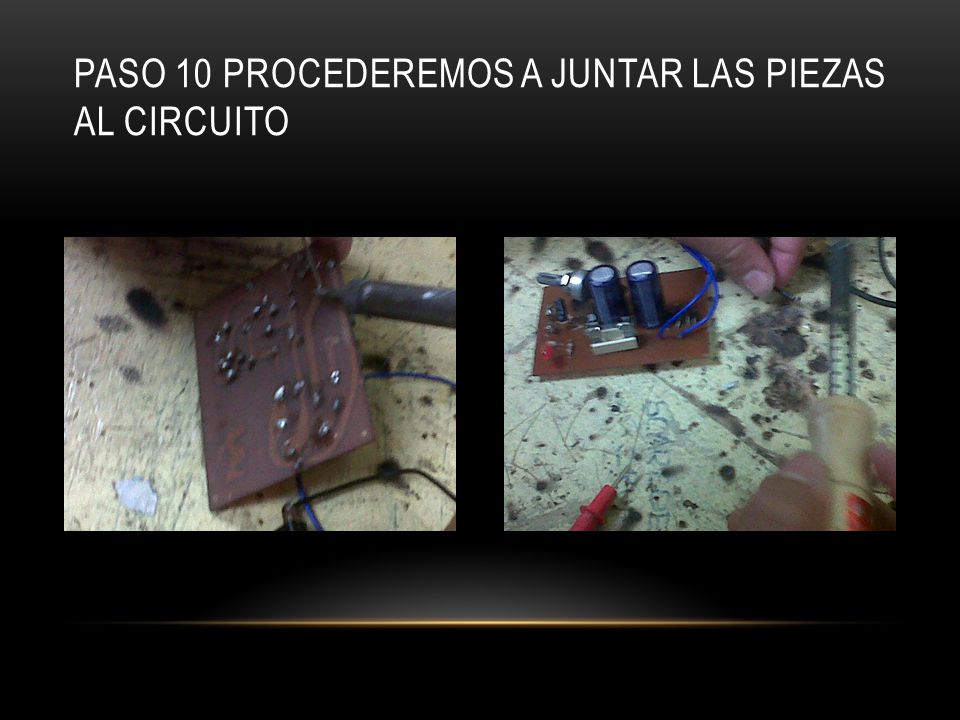

12 PASO 10 PROCEDEREMOS A JUNTAR LAS PIEZAS AL CIRCUITO

13 PASO 11 DESPUÉS DE TERMINAR DE SOLDAR LAS PIEZAS PROCEDEREMOS A ENCENDERLA Y CHEQUEAR ALGUNAS PIEZAS EN EL CIRCUITO

14 PASO 12 PROCEDEMOS A PROBAR Y REGULAR LA FUENTE PARA PROBAR ALGUNOS APARATOS

15 ESA FUE LA FUENTE REGULADORA DE 1.5 V A 25V
