1 REDES INALAMBRICAS WLAN 802.11 b
Ing. PEDRO ALBERTO ARIAS QUINTERO

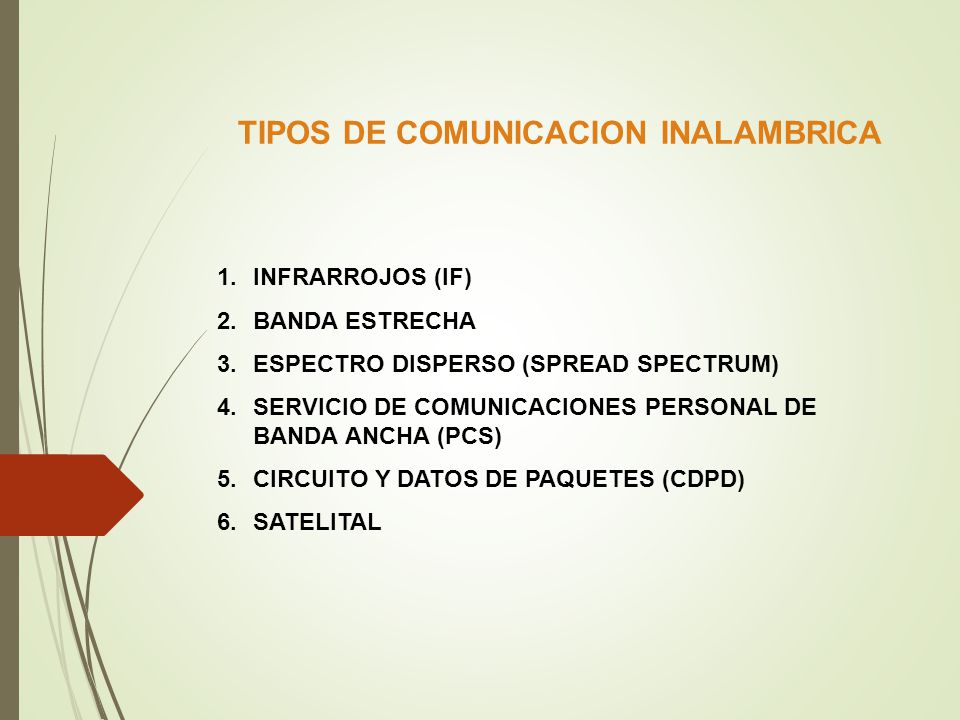

2 TIPOS DE COMUNICACION INALAMBRICA
INFRARROJOS (IF) BANDA ESTRECHA ESPECTRO DISPERSO (SPREAD SPECTRUM) SERVICIO DE COMUNICACIONES PERSONAL DE BANDA ANCHA (PCS) CIRCUITO Y DATOS DE PAQUETES (CDPD) SATELITAL

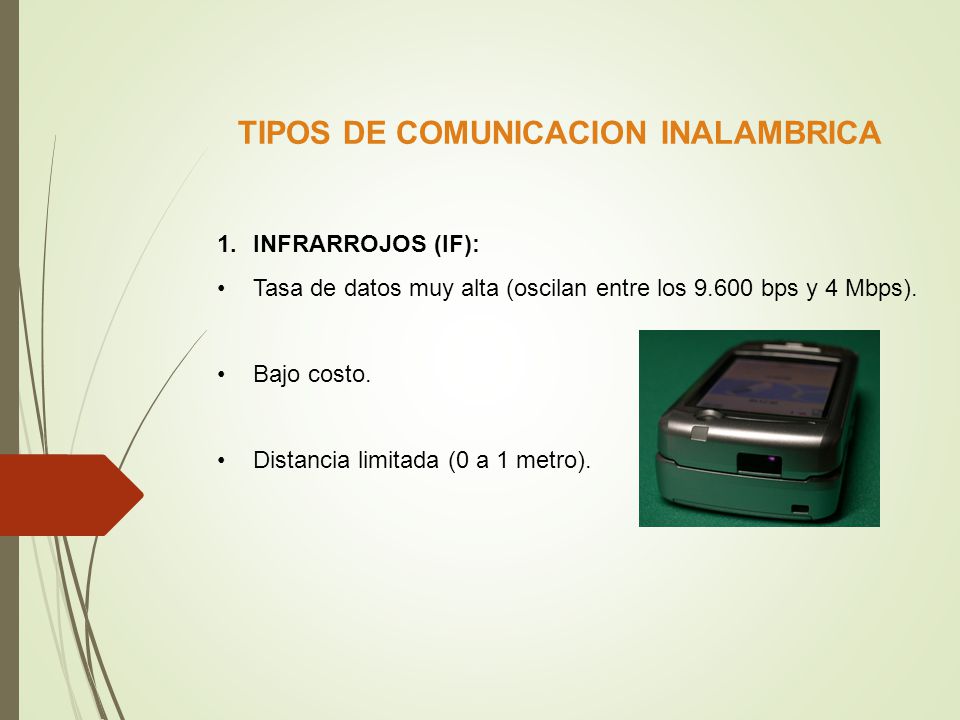

3 TIPOS DE COMUNICACION INALAMBRICA
INFRARROJOS (IF): Tasa de datos muy alta (oscilan entre los bps y 4 Mbps). Bajo costo. Distancia limitada (0 a 1 metro).

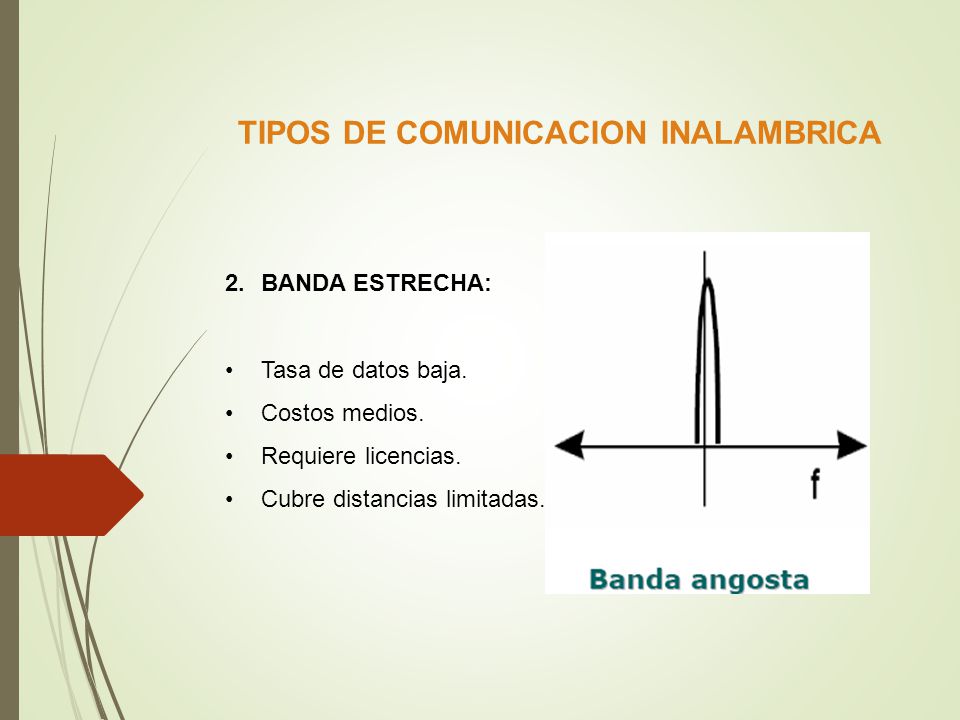

4 TIPOS DE COMUNICACION INALAMBRICA
BANDA ESTRECHA: Tasa de datos baja. Costos medios. Requiere licencias. Cubre distancias limitadas.

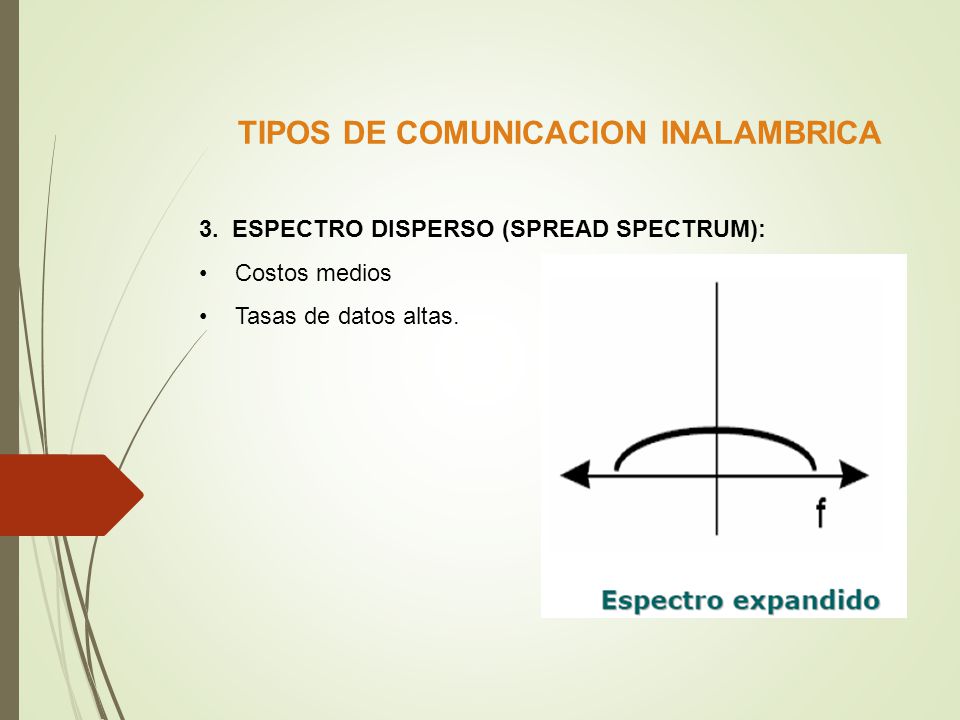

5 TIPOS DE COMUNICACION INALAMBRICA
3. ESPECTRO DISPERSO (SPREAD SPECTRUM): Costos medios Tasas de datos altas.

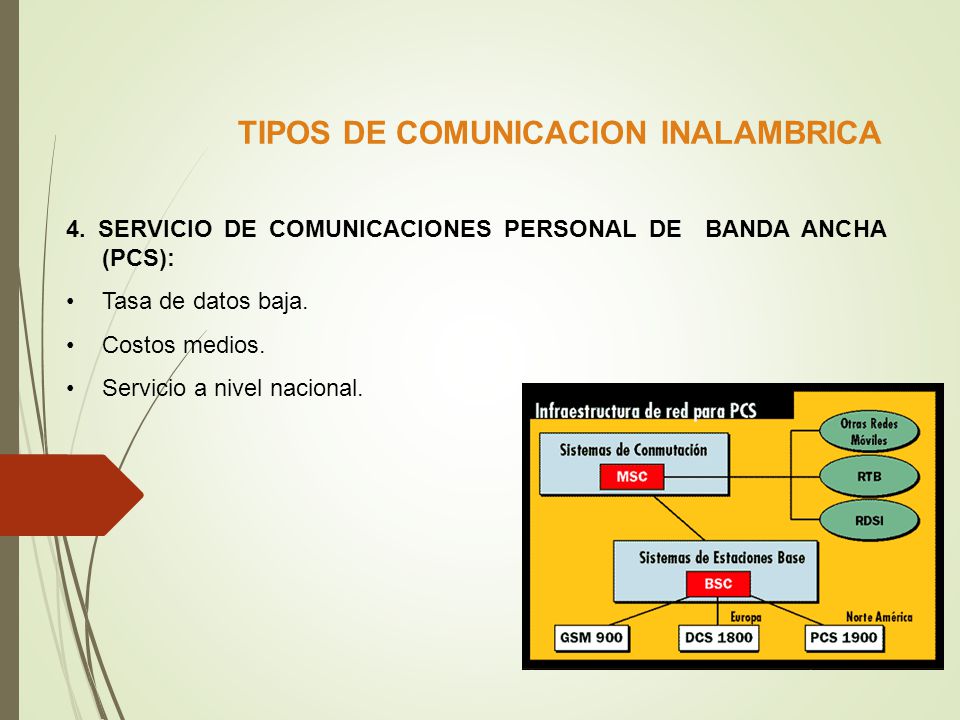

6 TIPOS DE COMUNICACION INALAMBRICA
4. SERVICIO DE COMUNICACIONES PERSONAL DE BANDA ANCHA (PCS): Tasa de datos baja. Costos medios. Servicio a nivel nacional.

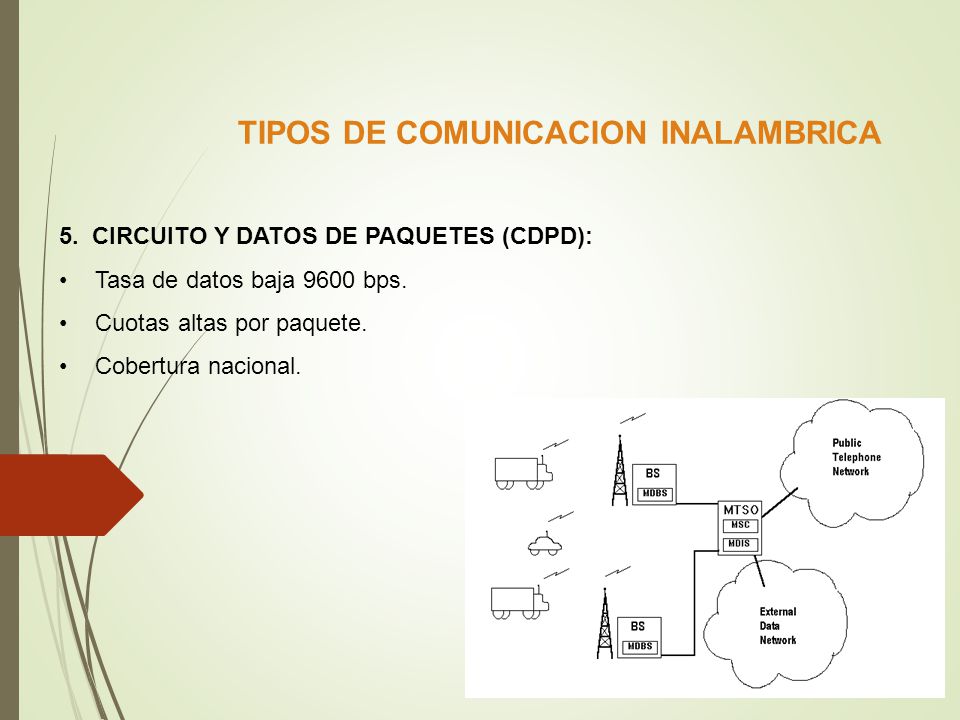

7 TIPOS DE COMUNICACION INALAMBRICA
5. CIRCUITO Y DATOS DE PAQUETES (CDPD): Tasa de datos baja 9600 bps. Cuotas altas por paquete. Cobertura nacional.

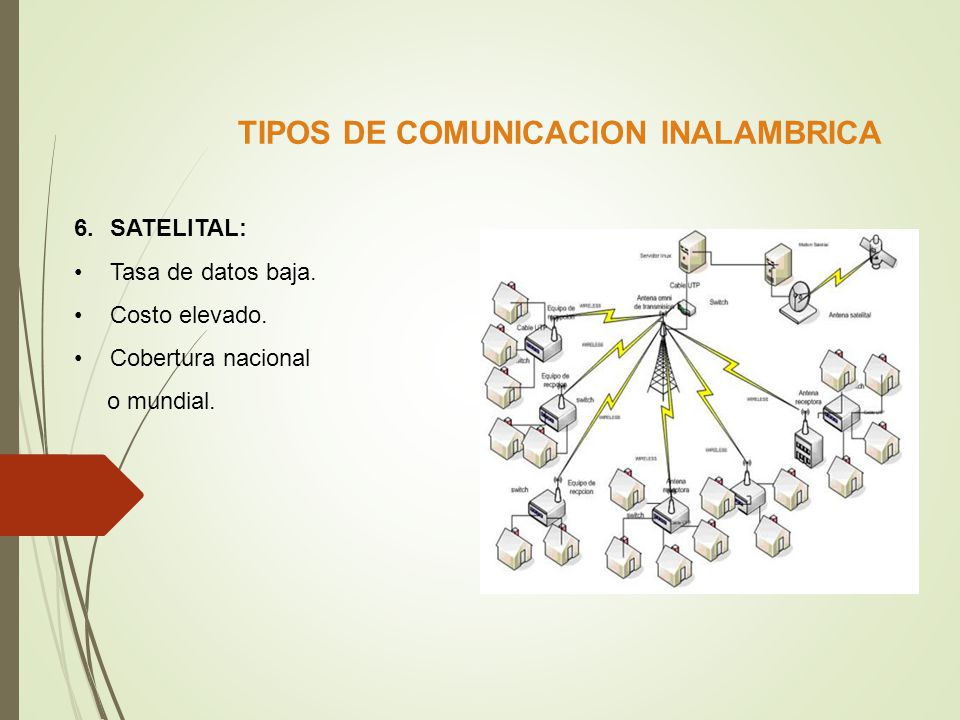

8 TIPOS DE COMUNICACION INALAMBRICA
SATELITAL: Tasa de datos baja. Costo elevado. Cobertura nacional o mundial.

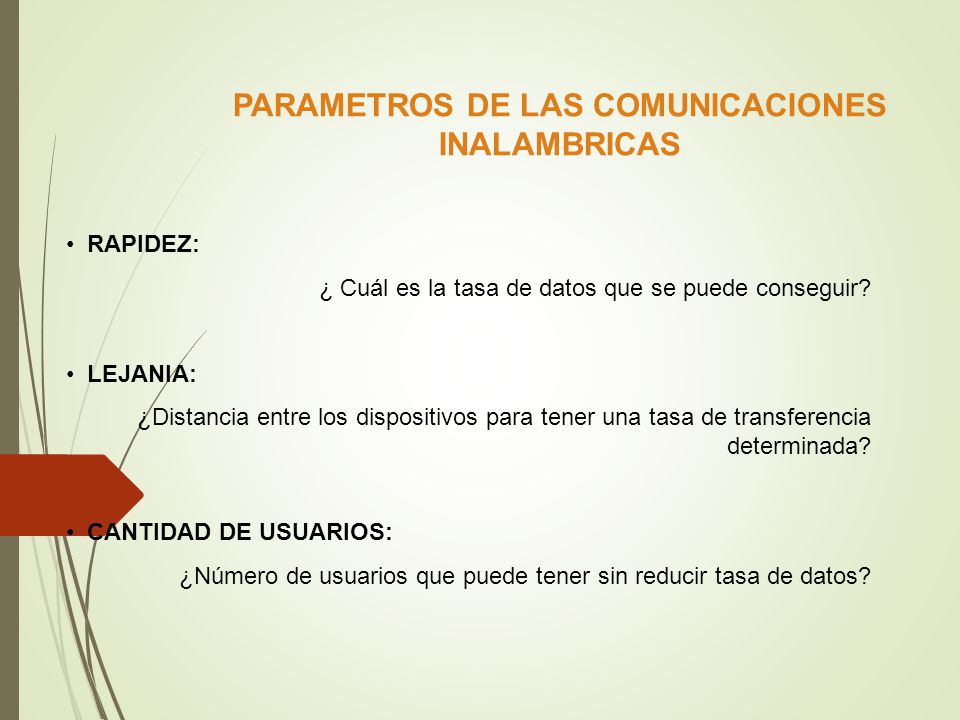

9 PARAMETROS DE LAS COMUNICACIONES INALAMBRICAS
RAPIDEZ: ¿ Cuál es la tasa de datos que se puede conseguir? LEJANIA: ¿Distancia entre los dispositivos para tener una tasa de transferencia determinada? CANTIDAD DE USUARIOS: ¿Número de usuarios que puede tener sin reducir tasa de datos?

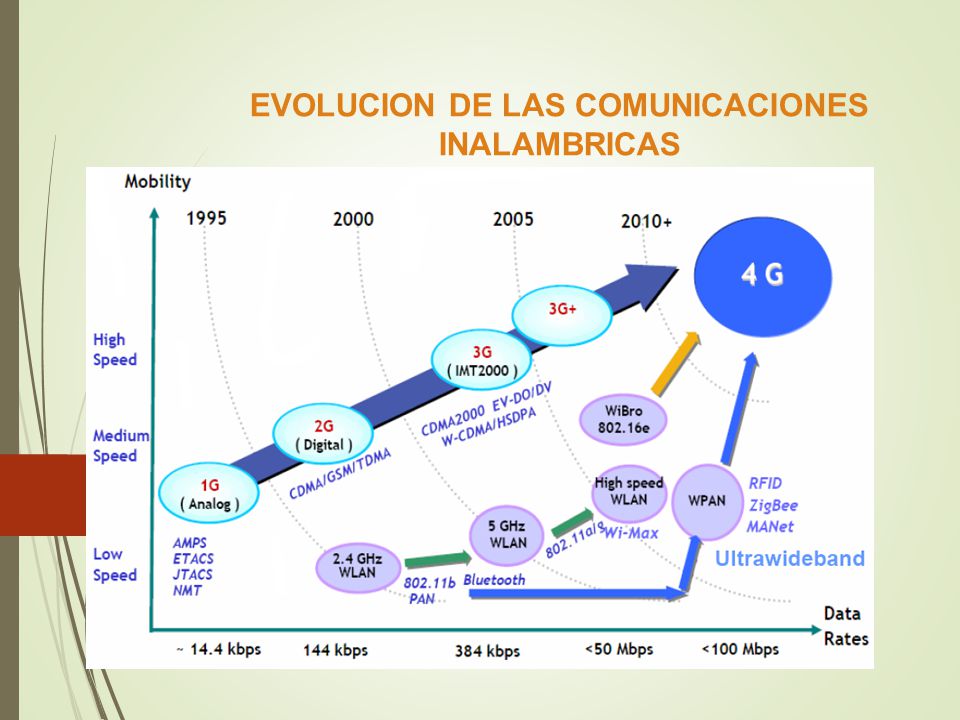

10 EVOLUCION DE LAS COMUNICACIONES INALAMBRICAS

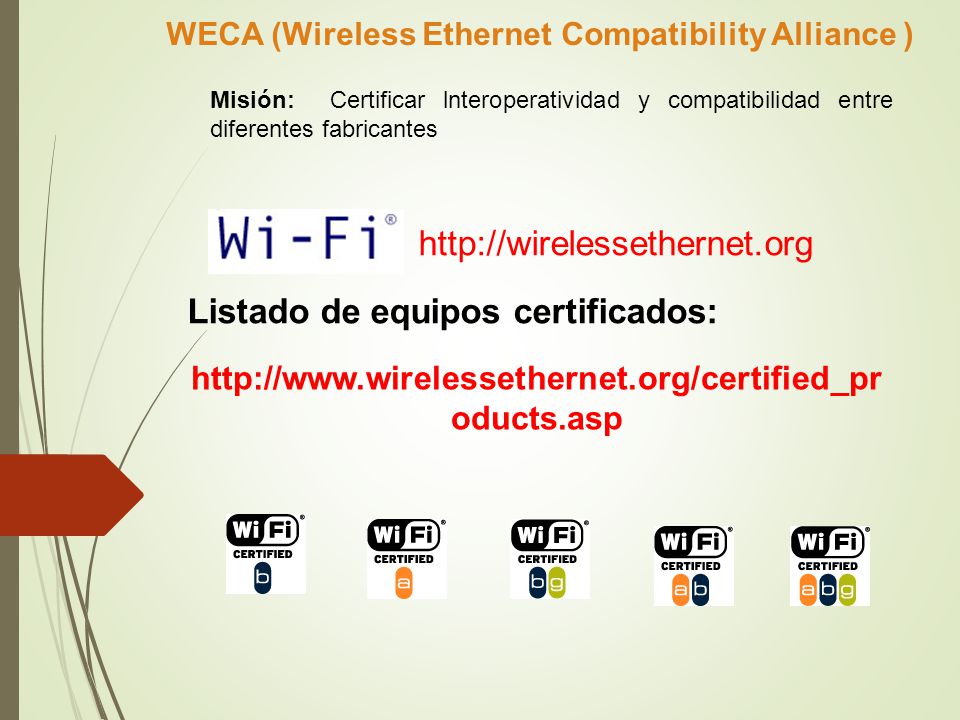

11 WECA (Wireless Ethernet Compatibility Alliance )
Misión: Certificar lnteroperatividad y compatibilidad entre diferentes fabricantes Listado de equipos certificados:

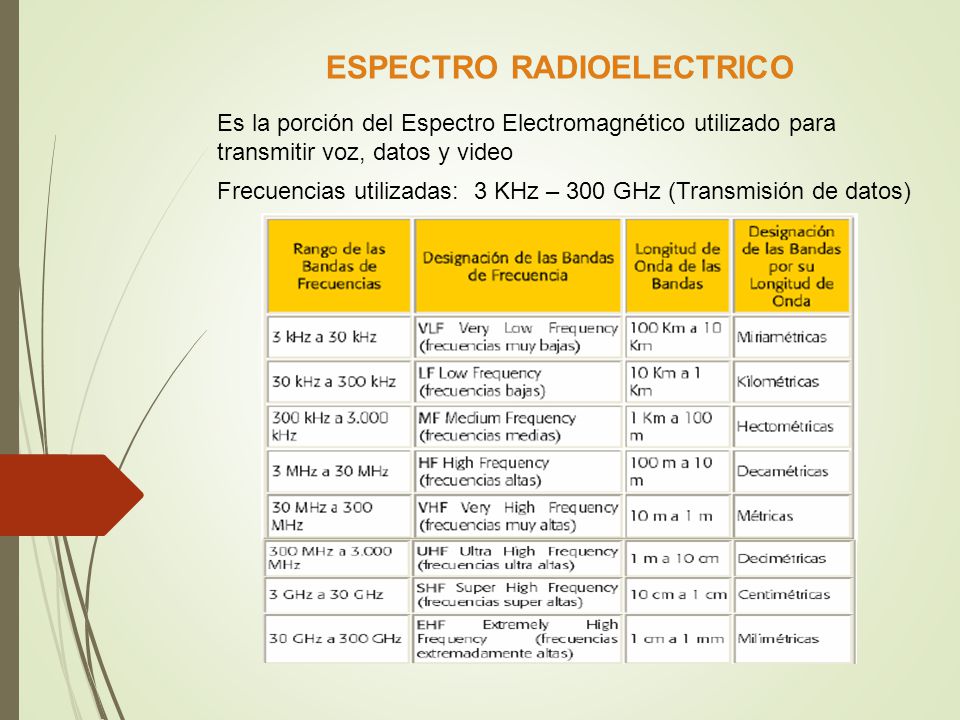

12 ESPECTRO RADIOELECTRICO
Es la porción del Espectro Electromagnético utilizado para transmitir voz, datos y video Frecuencias utilizadas: 3 KHz – 300 GHz (Transmisión de datos)

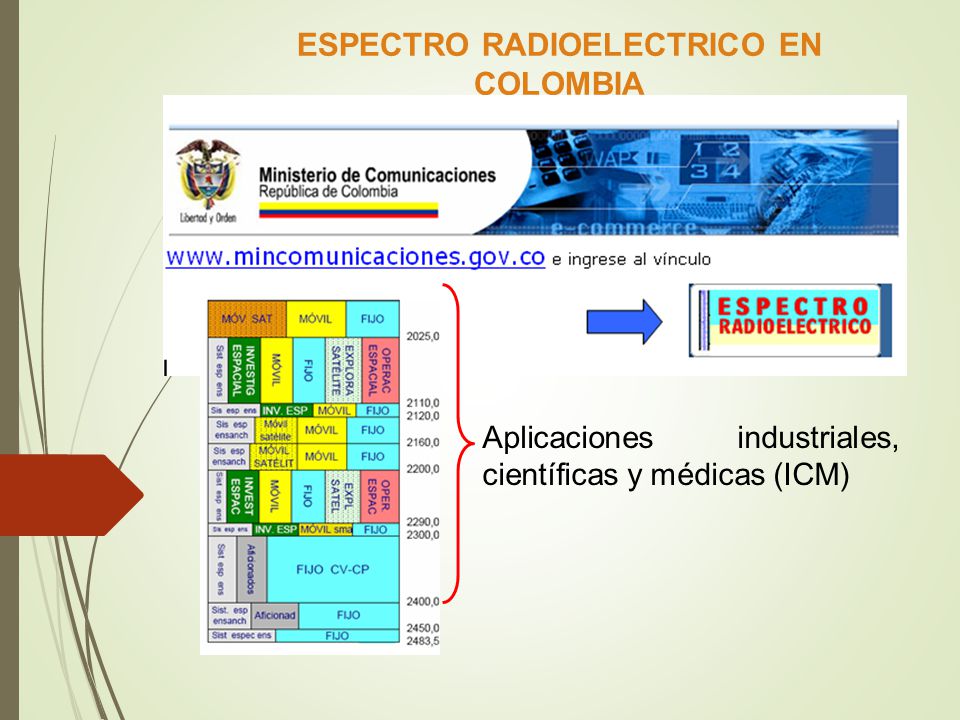

13 ESPECTRO RADIOELECTRICO EN COLOMBIA
Aplicaciones industriales, científicas y médicas (ICM)

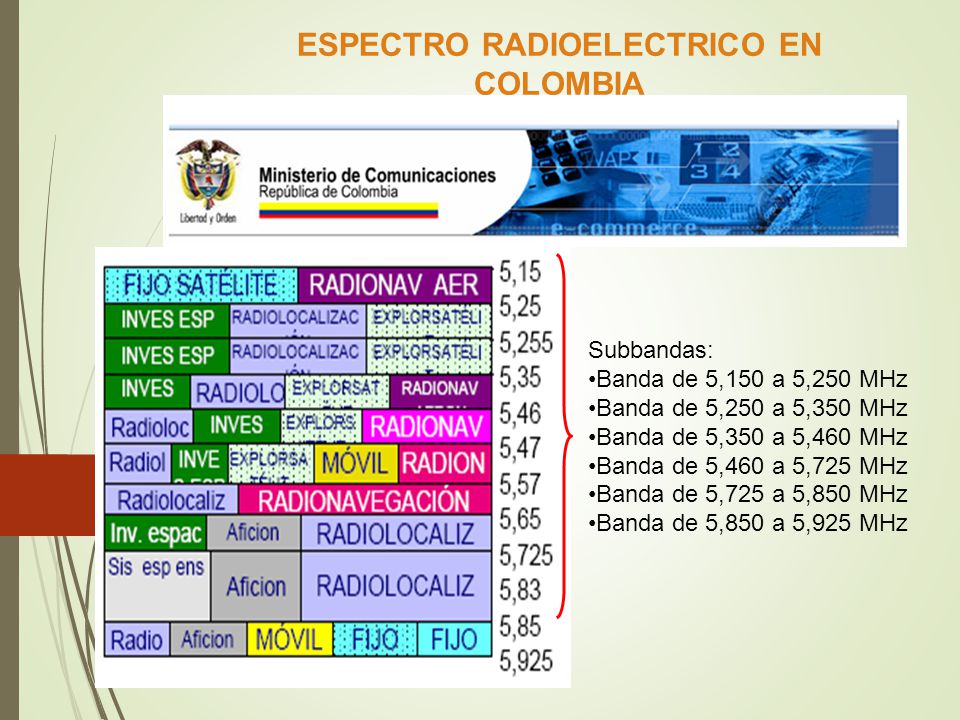

14 ESPECTRO RADIOELECTRICO EN COLOMBIA
Subbandas: Banda de 5,150 a 5,250 MHz Banda de 5,250 a 5,350 MHz Banda de 5,350 a 5,460 MHz Banda de 5,460 a 5,725 MHz Banda de 5,725 a 5,850 MHz Banda de 5,850 a 5,925 MHz

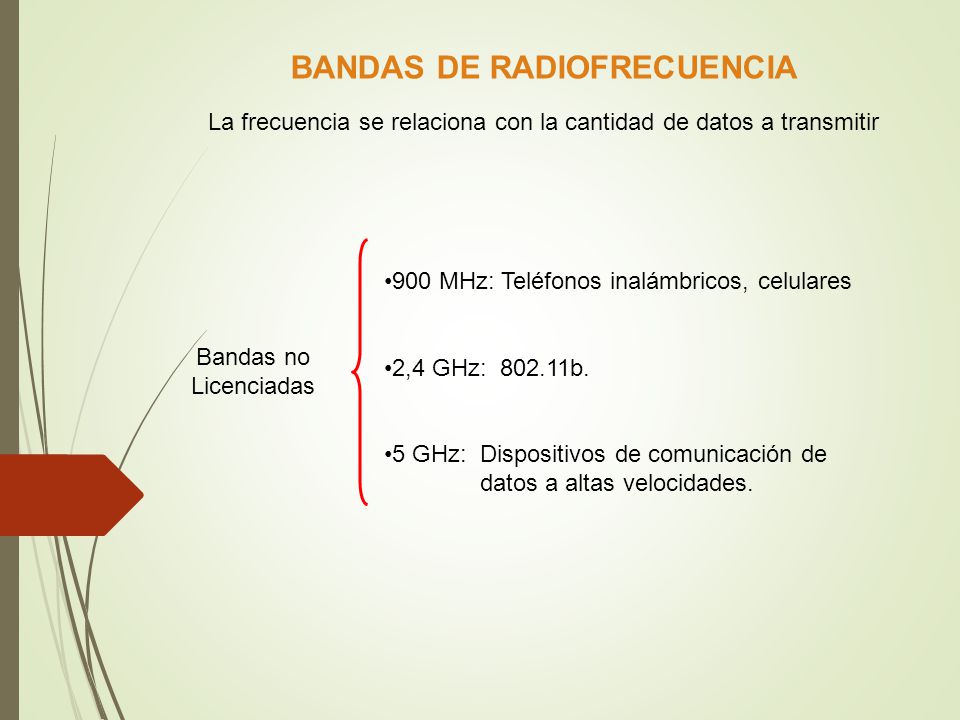

15 BANDAS DE RADIOFRECUENCIA
La frecuencia se relaciona con la cantidad de datos a transmitir 900 MHz: Teléfonos inalámbricos, celulares 2,4 GHz: b. 5 GHz: Dispositivos de comunicación de datos a altas velocidades. Bandas no Licenciadas

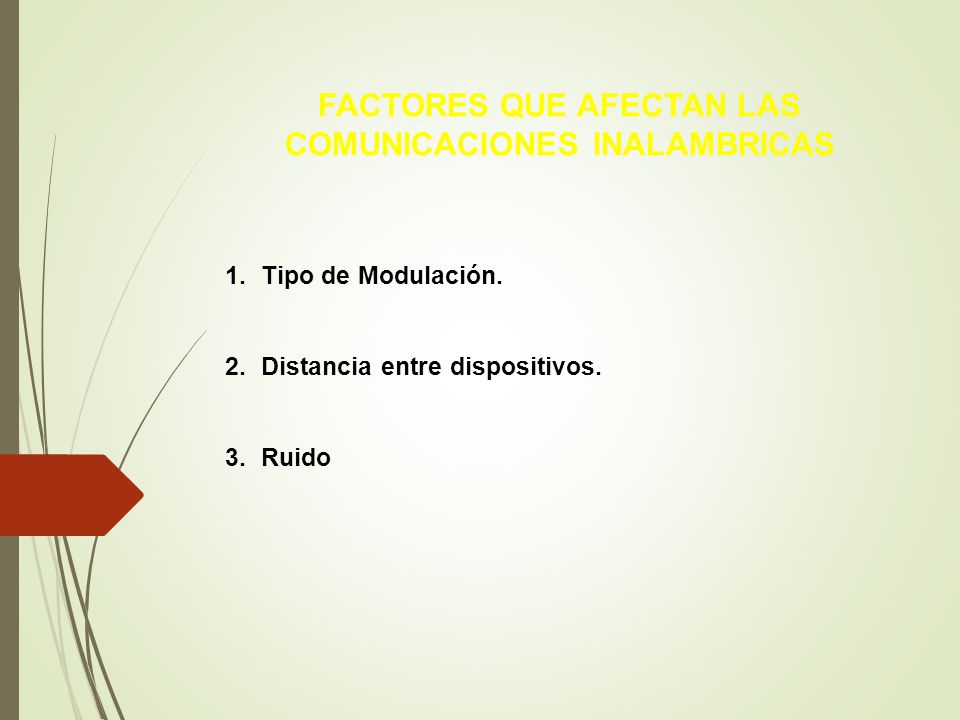

16 FACTORES QUE AFECTAN LAS COMUNICACIONES INALAMBRICAS
Tipo de Modulación. Distancia entre dispositivos. Ruido

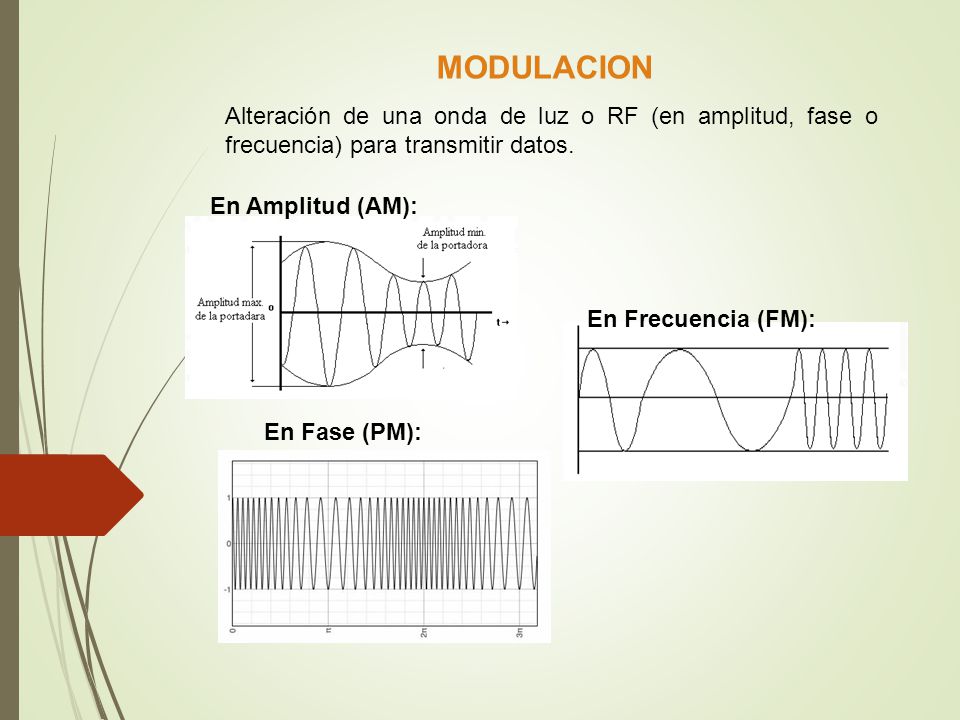

17 MODULACION Alteración de una onda de luz o RF (en amplitud, fase o frecuencia) para transmitir datos. En Amplitud (AM): En Frecuencia (FM): En Fase (PM):

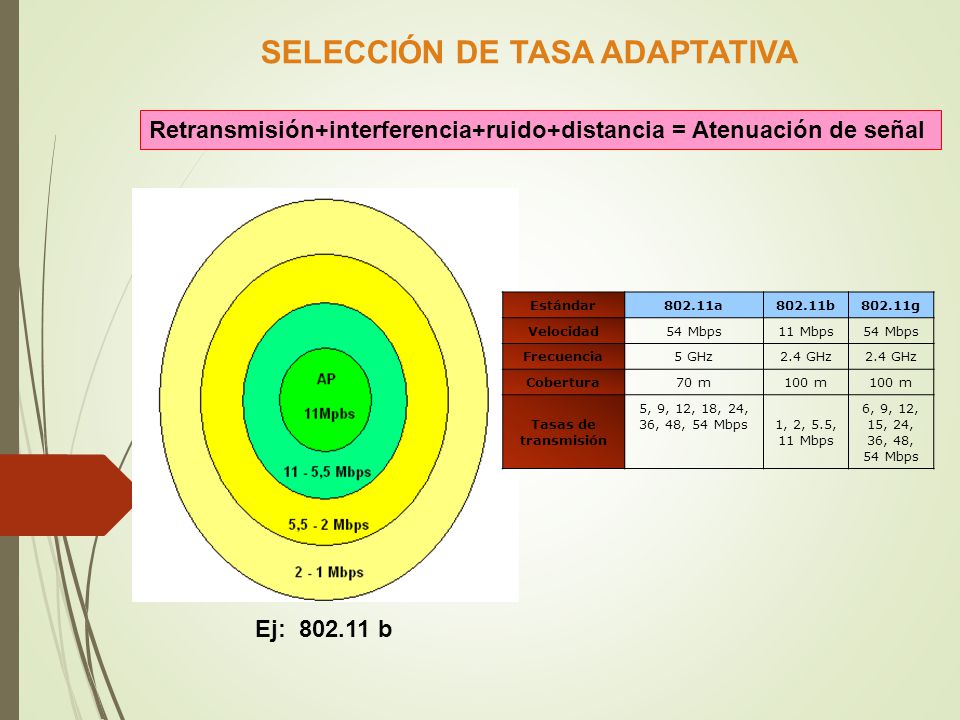

18 SELECCIÓN DE TASA ADAPTATIVA
Retransmisión+interferencia+ruido+distancia = Atenuación de señal Estándar 802.11a 802.11b 802.11g Velocidad 54 Mbps 11 Mbps Frecuencia 5 GHz 2.4 GHz Cobertura 70 m 100 m Tasas de transmisión 5, 9, 12, 18, 24, 36, 48, 54 Mbps 1, 2, 5.5, 11 Mbps 6, 9, 12, 15, 24, 36, 48, 54 Mbps Ej: b

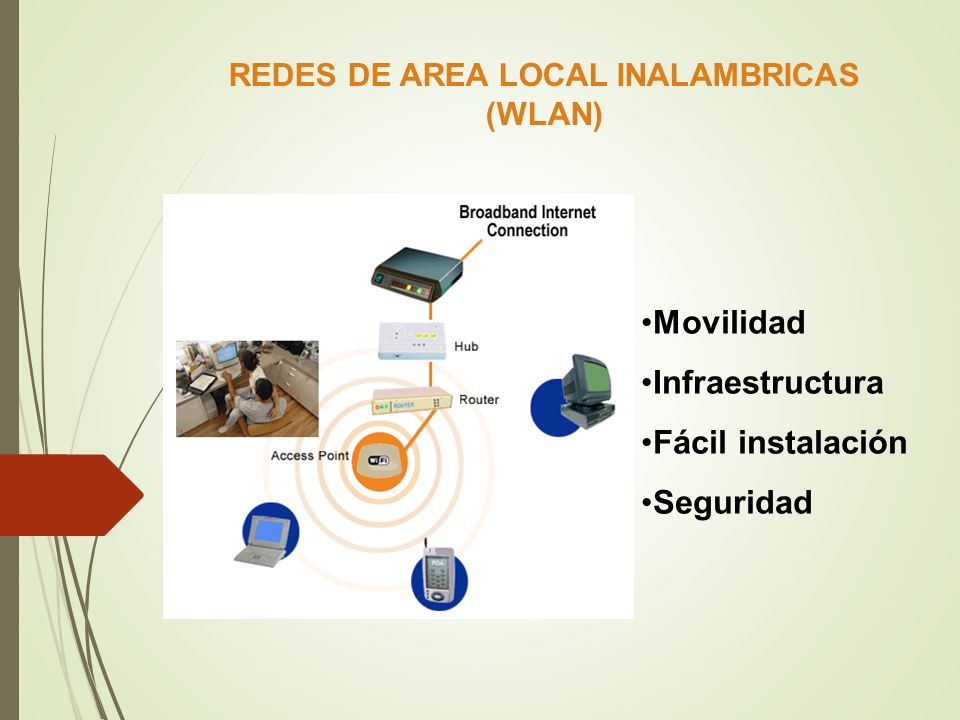

19 REDES DE AREA LOCAL INALAMBRICAS (WLAN)
Movilidad Infraestructura Fácil instalación Seguridad

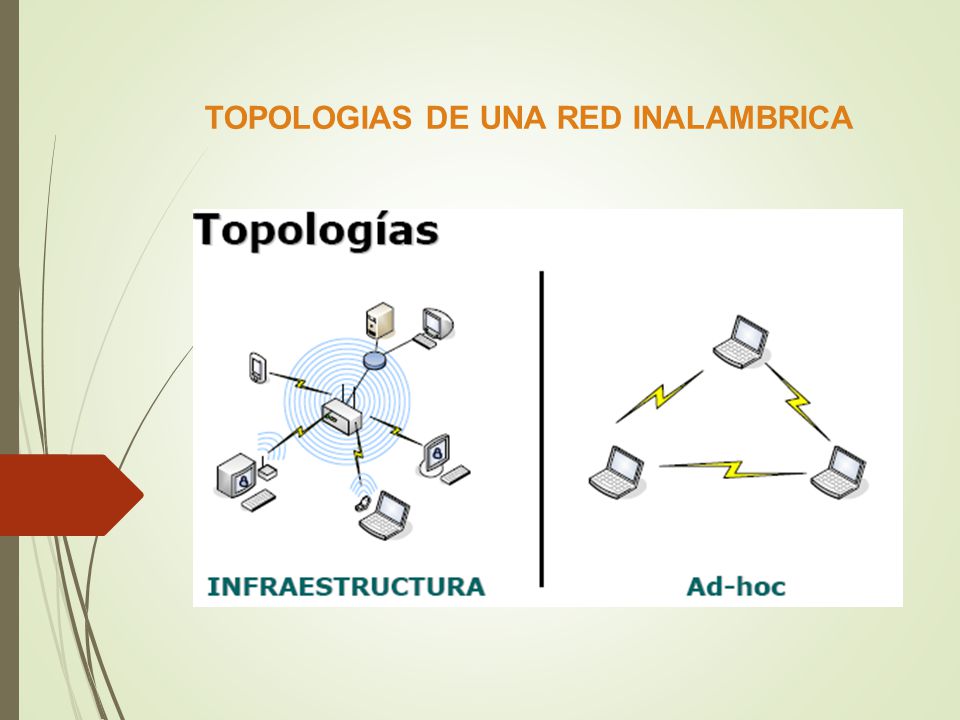

20 TOPOLOGIAS DE UNA RED INALAMBRICA

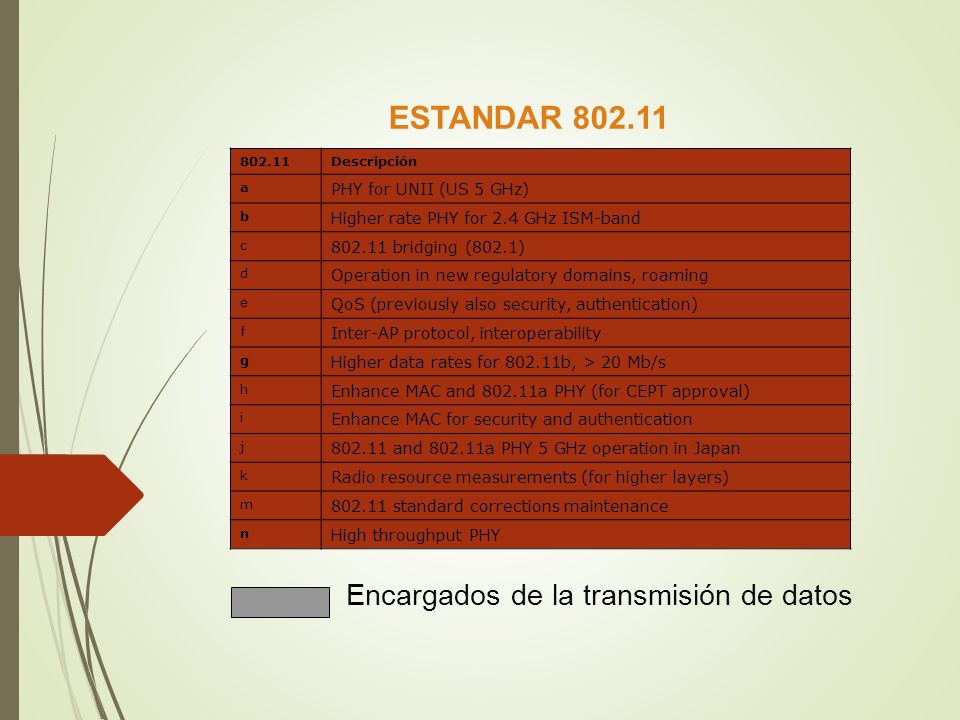

21 ESTANDAR 802.11 Encargados de la transmisión de datos
Descripción a PHY for UNII (US 5 GHz) b Higher rate PHY for 2.4 GHz ISM-band c bridging (802.1) d Operation in new regulatory domains, roaming e QoS (previously also security, authentication) f Inter-AP protocol, interoperability g Higher data rates for b, > 20 Mb/s h Enhance MAC and a PHY (for CEPT approval) i Enhance MAC for security and authentication j and a PHY 5 GHz operation in Japan k Radio resource measurements (for higher layers) m standard corrections maintenance n High throughput PHY Encargados de la transmisión de datos

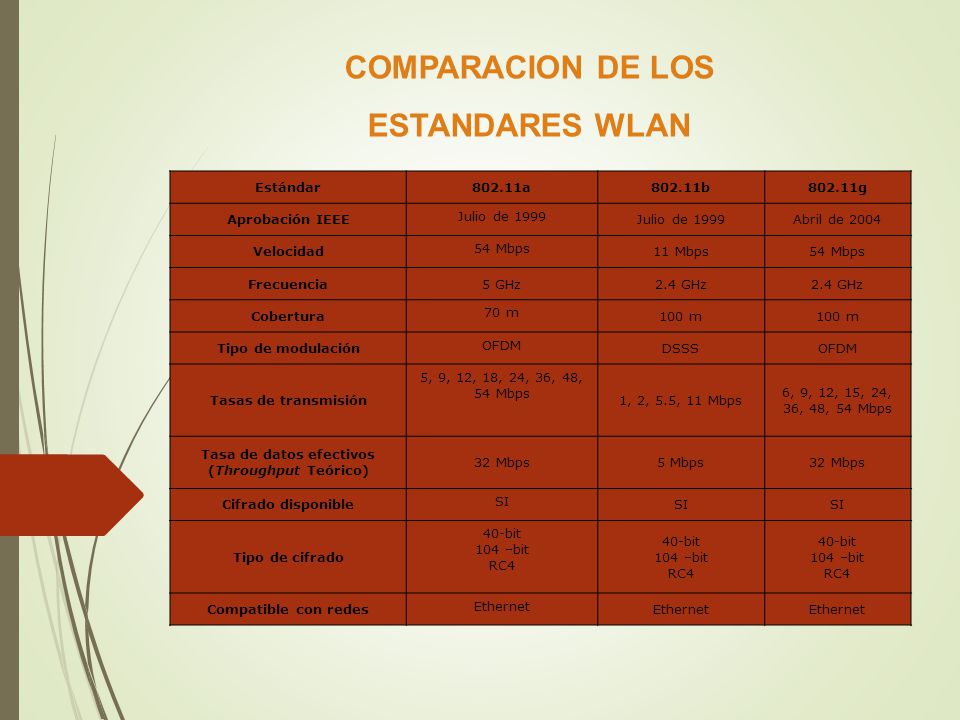

22 Tasa de datos efectivos
COMPARACION DE LOS ESTANDARES WLAN Estándar 802.11a 802.11b 802.11g Aprobación IEEE Julio de 1999 Abril de 2004 Velocidad 54 Mbps 11 Mbps Frecuencia 5 GHz 2.4 GHz Cobertura 70 m 100 m Tipo de modulación OFDM DSSS Tasas de transmisión 5, 9, 12, 18, 24, 36, 48, 54 Mbps 1, 2, 5.5, 11 Mbps 6, 9, 12, 15, 24, 36, 48, 54 Mbps Tasa de datos efectivos (Throughput Teórico) 32 Mbps 5 Mbps Cifrado disponible SI Tipo de cifrado 40-bit 104 –bit RC4 Compatible con redes Ethernet

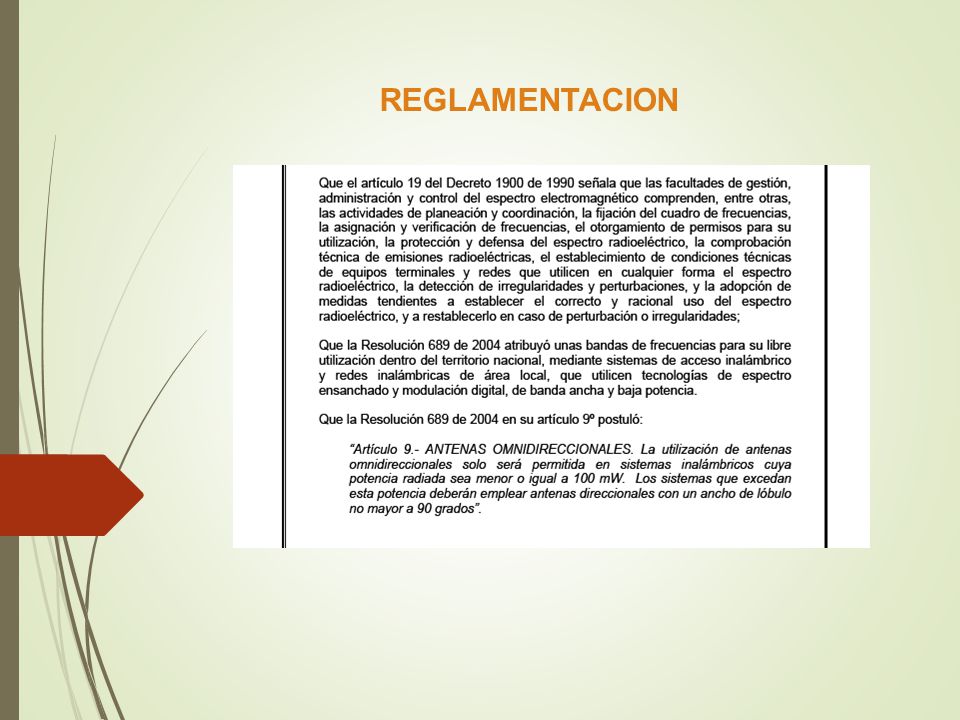

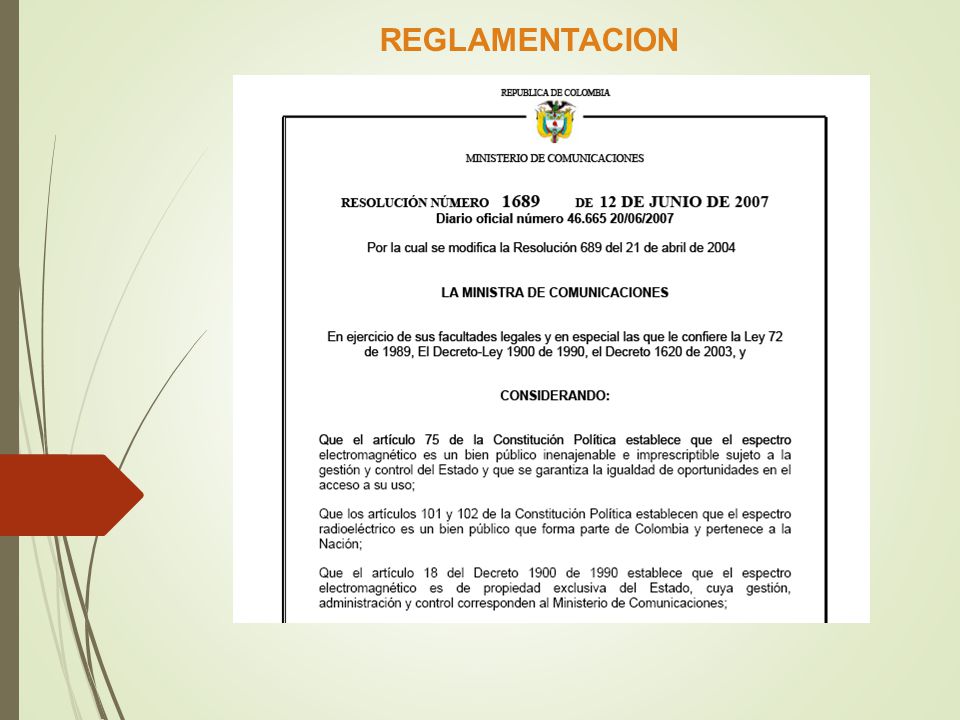

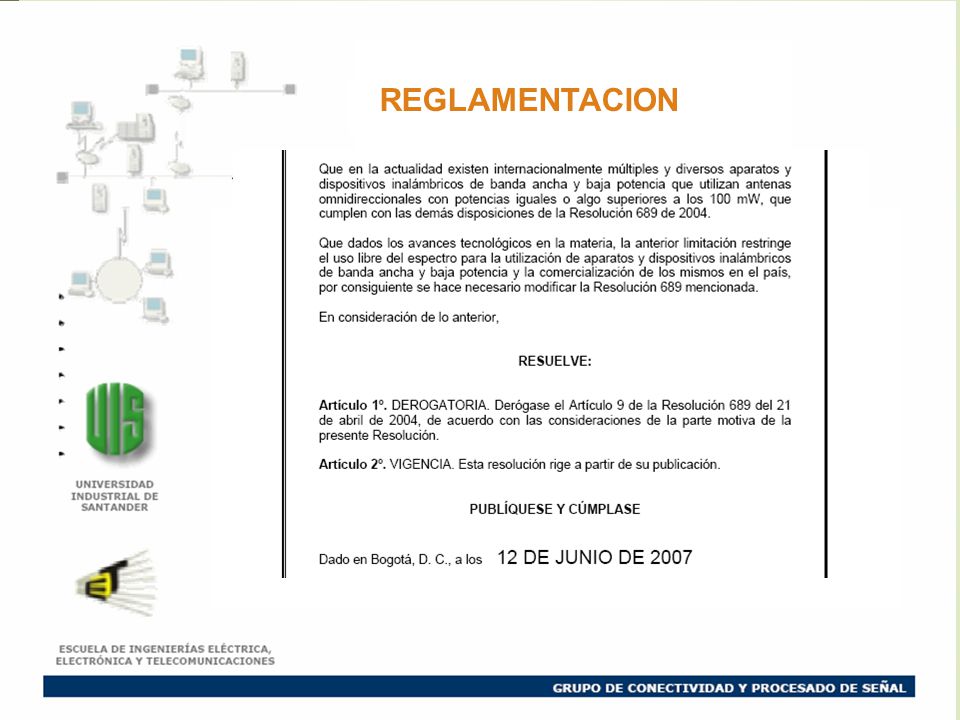

23 REGLAMENTACION

24 REGLAMENTACION

25 REGLAMENTACION

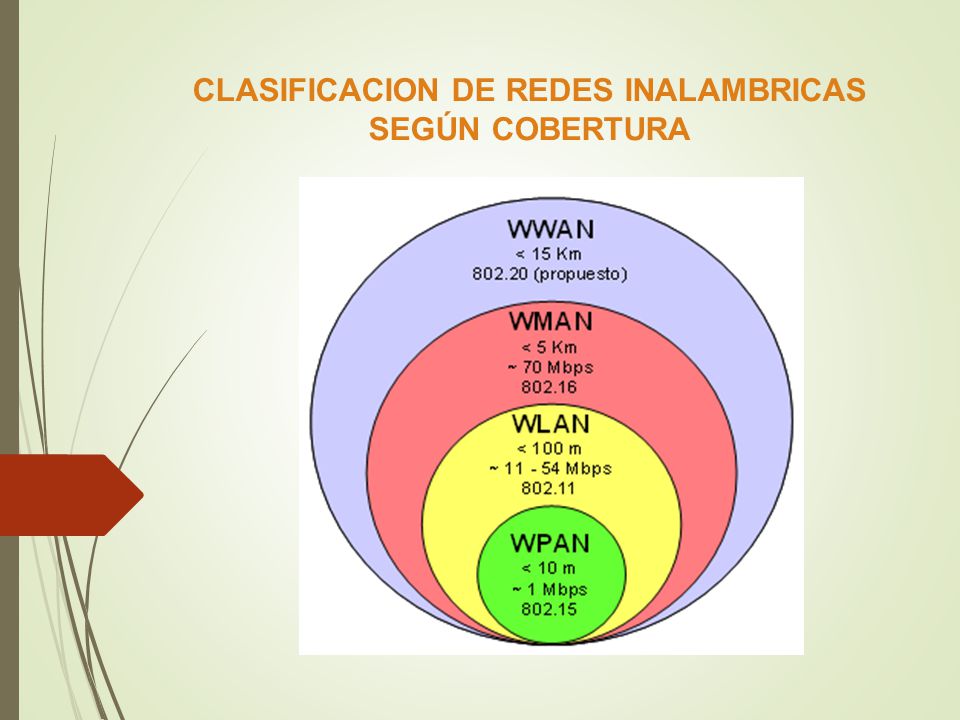

26 CLASIFICACION DE REDES INALAMBRICAS SEGÚN COBERTURA

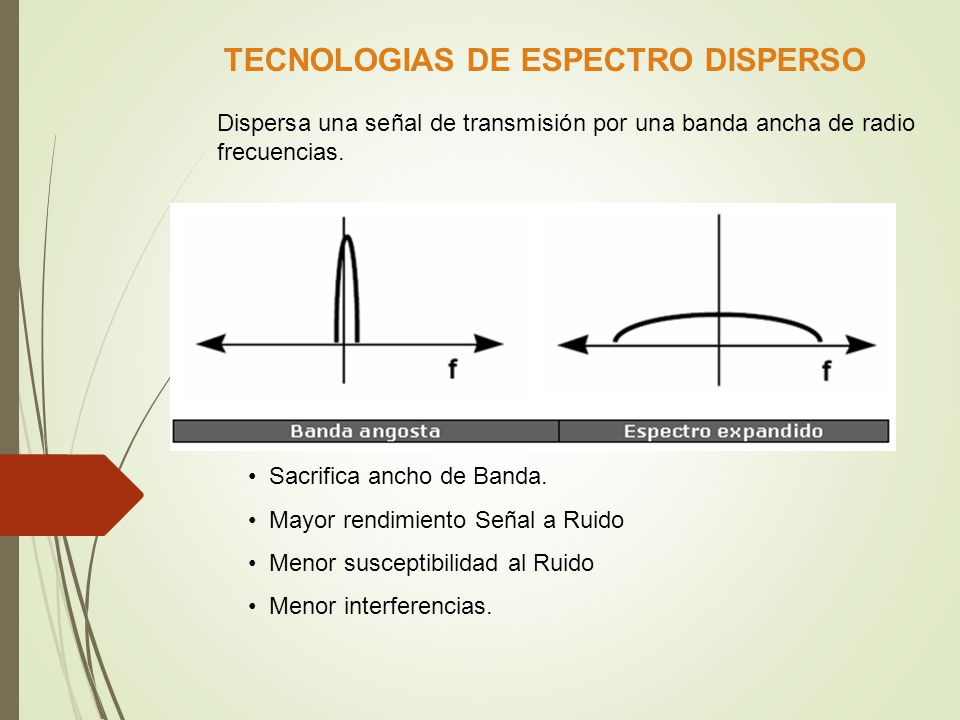

27 TECNOLOGIAS DE ESPECTRO DISPERSO
Dispersa una señal de transmisión por una banda ancha de radio frecuencias. Sacrifica ancho de Banda. Mayor rendimiento Señal a Ruido Menor susceptibilidad al Ruido Menor interferencias.

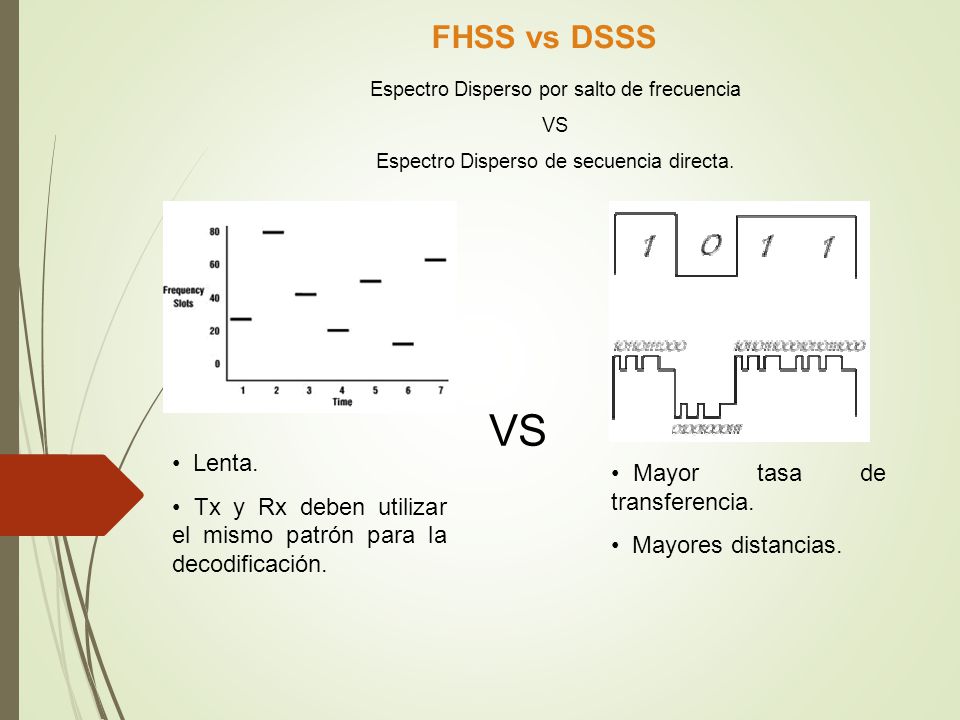

28 VS FHSS vs DSSS Lenta. Mayor tasa de transferencia.
Espectro Disperso por salto de frecuencia VS Espectro Disperso de secuencia directa. VS Lenta. Tx y Rx deben utilizar el mismo patrón para la decodificación. Mayor tasa de transferencia. Mayores distancias.

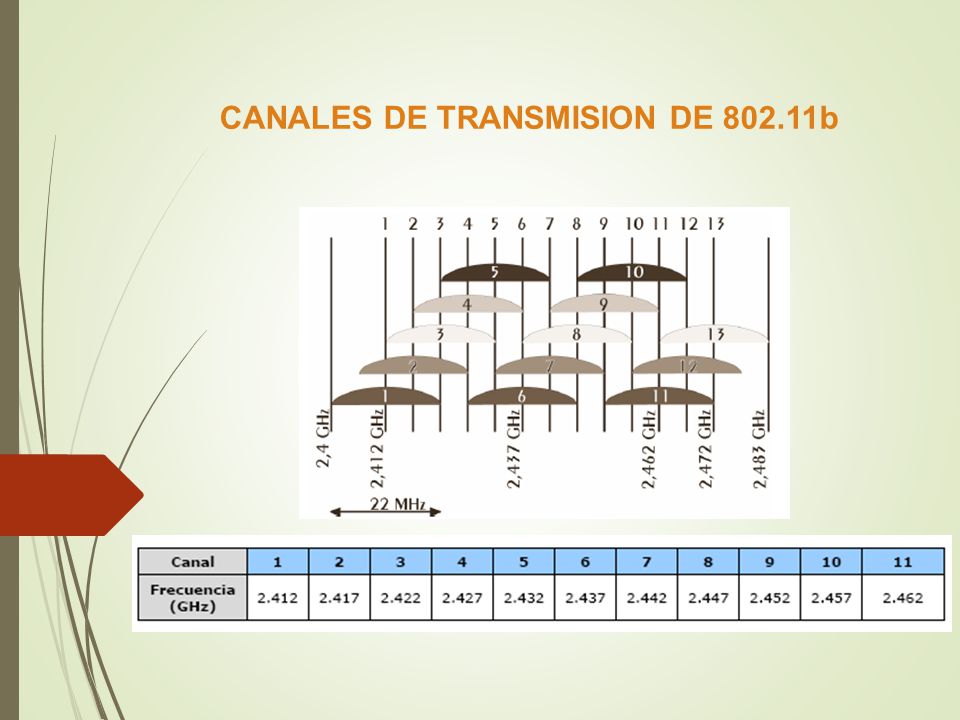

29 CANALES DE TRANSMISION DE 802.11b

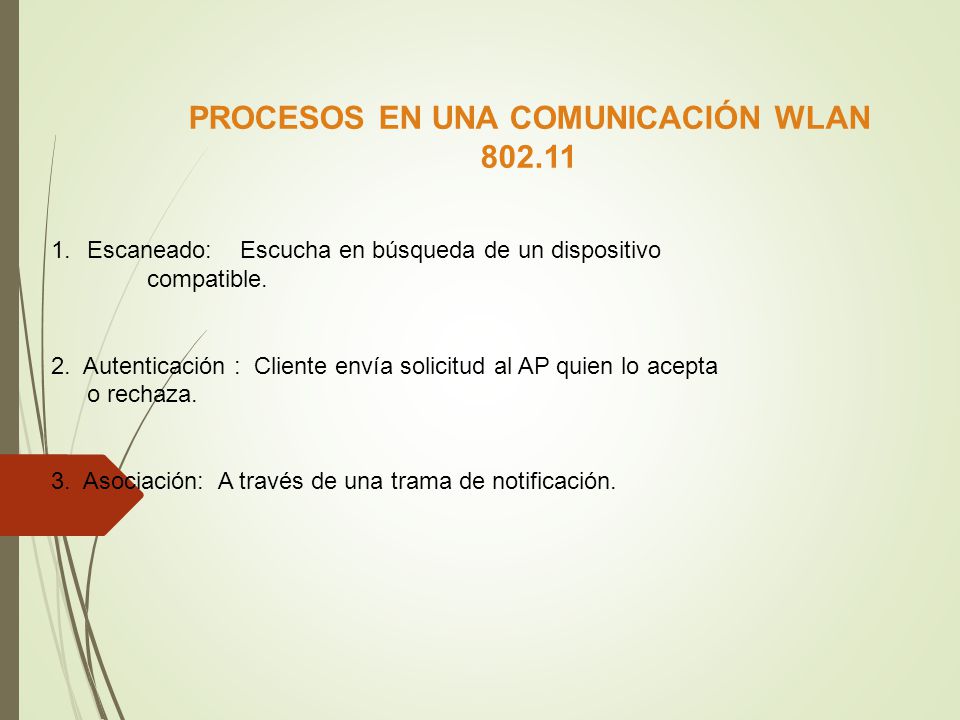

30 PROCESOS EN UNA COMUNICACIÓN WLAN 802.11
Escaneado: Escucha en búsqueda de un dispositivo compatible. 2. Autenticación : Cliente envía solicitud al AP quien lo acepta o rechaza. 3. Asociación: A través de una trama de notificación.

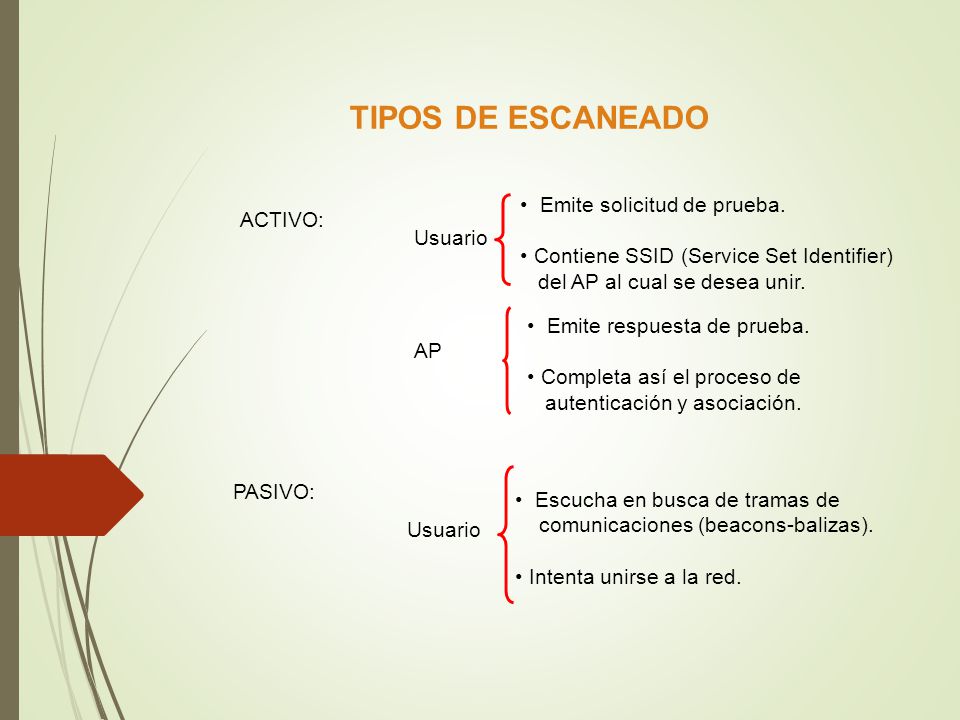

31 TIPOS DE ESCANEADO Emite solicitud de prueba.
Contiene SSID (Service Set Identifier) del AP al cual se desea unir. ACTIVO: Usuario Emite respuesta de prueba. Completa así el proceso de autenticación y asociación. AP PASIVO: Usuario Escucha en busca de tramas de comunicaciones (beacons-balizas). Intenta unirse a la red.

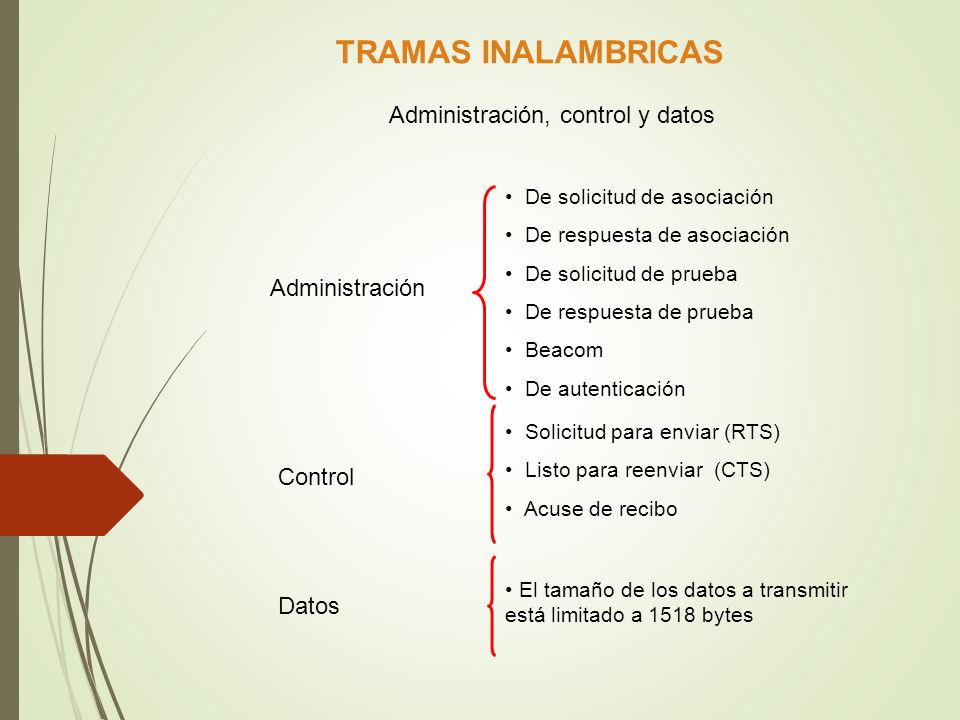

32 Administración, control y datos
TRAMAS INALAMBRICAS Administración, control y datos De solicitud de asociación De respuesta de asociación De solicitud de prueba De respuesta de prueba Beacom De autenticación Administración Solicitud para enviar (RTS) Listo para reenviar (CTS) Acuse de recibo Control El tamaño de los datos a transmitir está limitado a 1518 bytes Datos

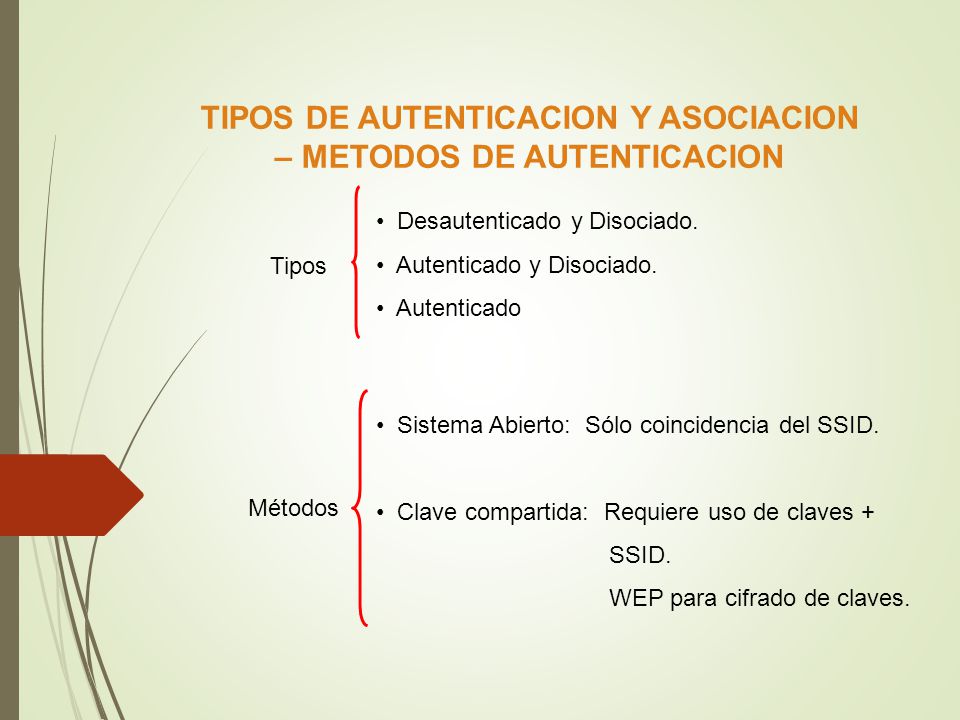

33 TIPOS DE AUTENTICACION Y ASOCIACION – METODOS DE AUTENTICACION
Desautenticado y Disociado. Autenticado y Disociado. Autenticado Tipos Sistema Abierto: Sólo coincidencia del SSID. Clave compartida: Requiere uso de claves + SSID. WEP para cifrado de claves. Métodos

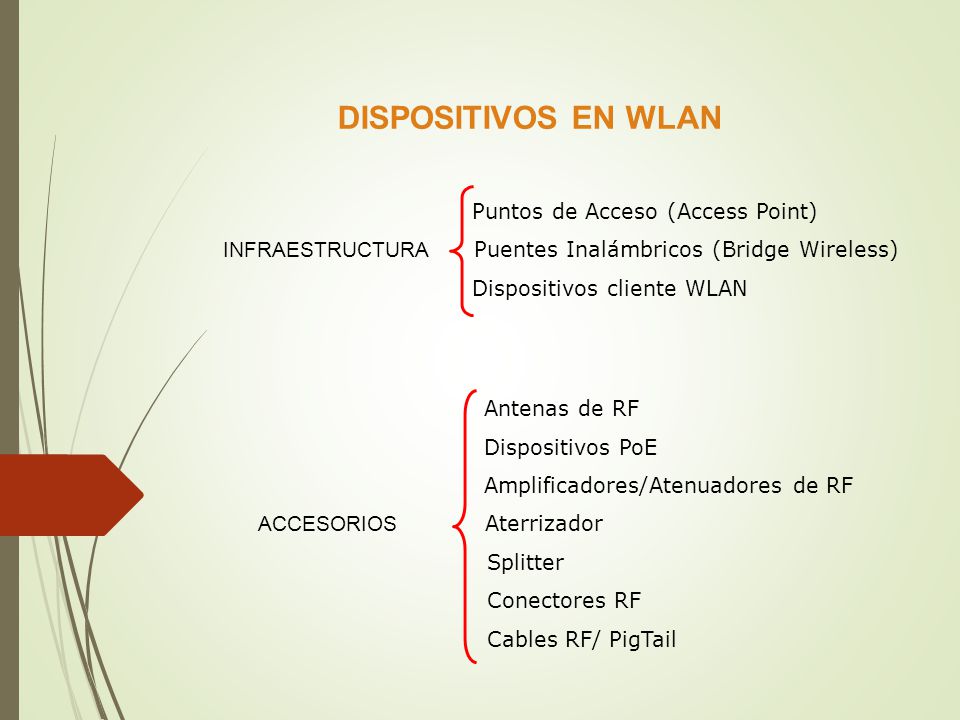

34 DISPOSITIVOS EN WLAN Puntos de Acceso (Access Point)
INFRAESTRUCTURA Puentes Inalámbricos (Bridge Wireless) Dispositivos cliente WLAN Antenas de RF Dispositivos PoE Amplificadores/Atenuadores de RF ACCESORIOS Aterrizador Splitter Conectores RF Cables RF/ PigTail

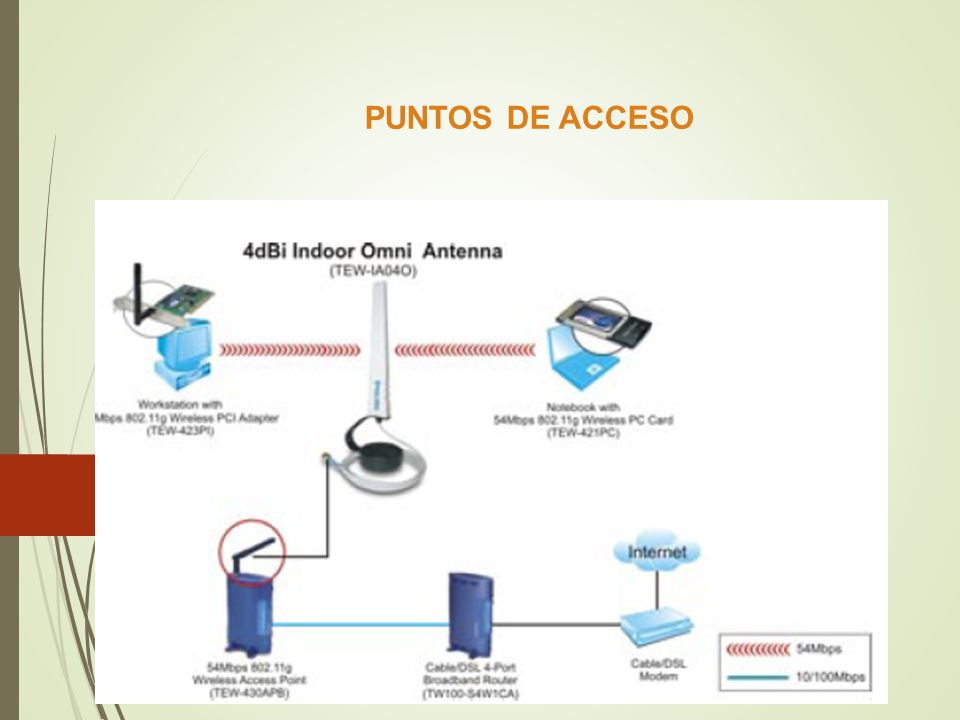

35 PUNTOS DE ACCESO

36 PUENTES

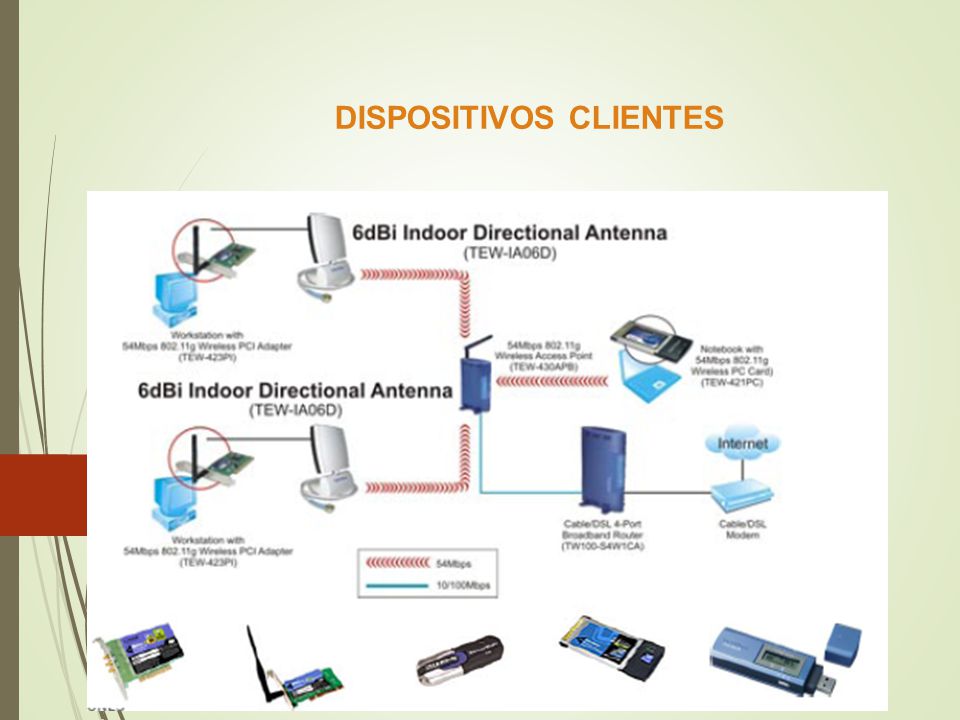

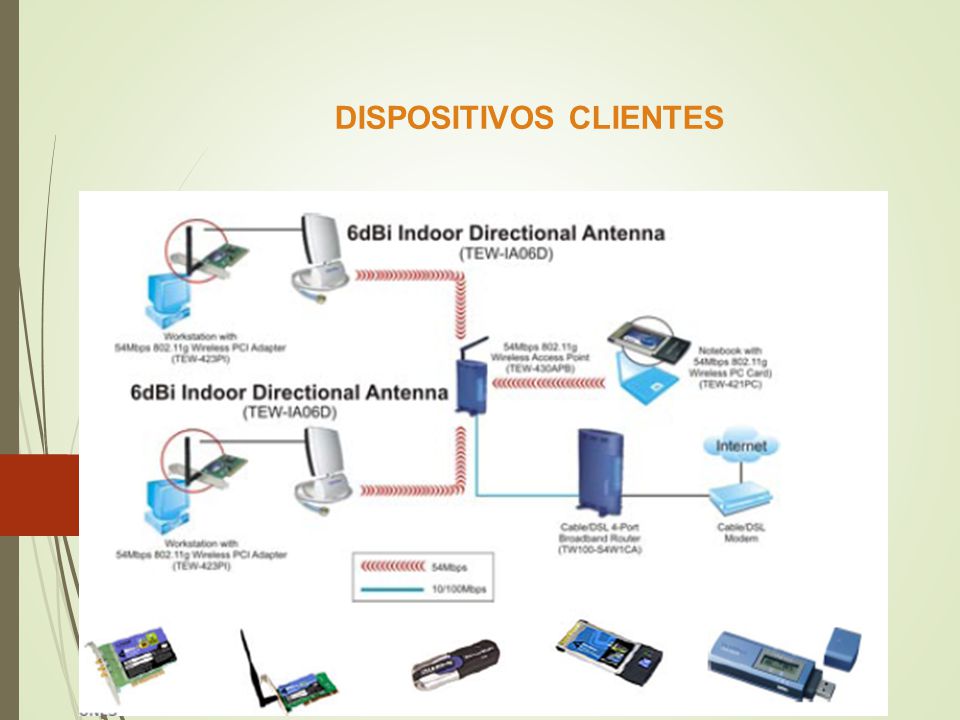

37 DISPOSITIVOS CLIENTES

38 DISPOSITIVOS CLIENTES

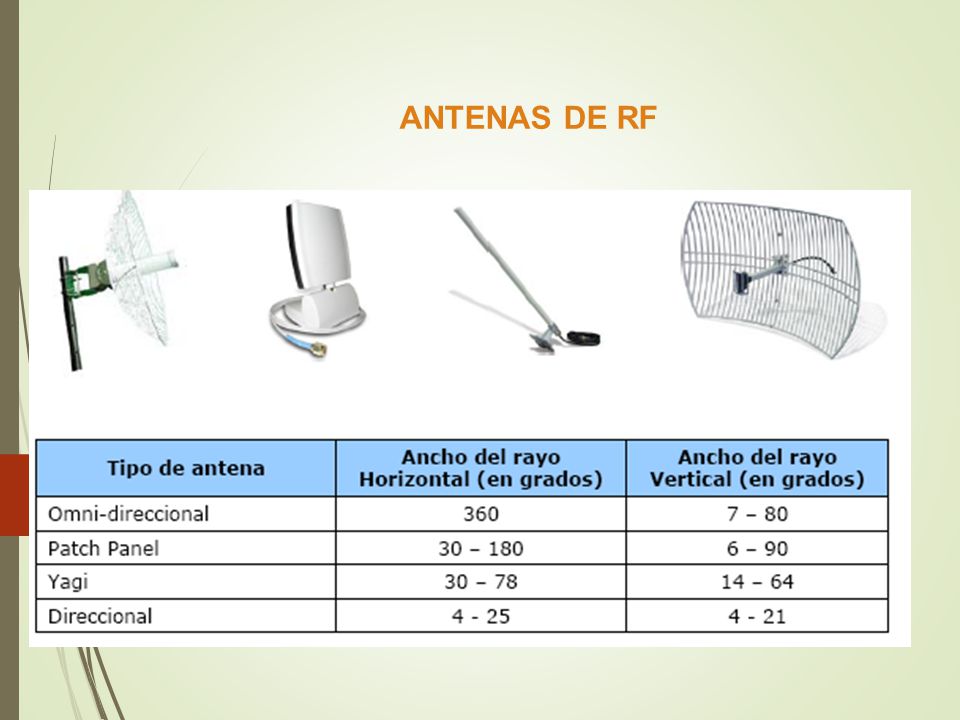

39 ANTENAS DE RF

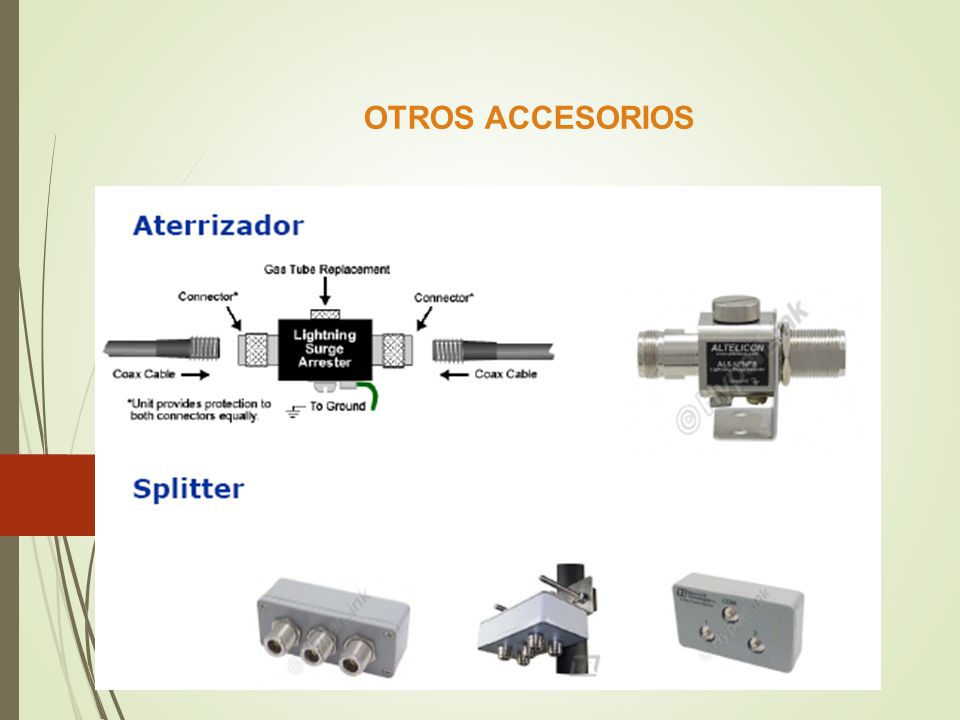

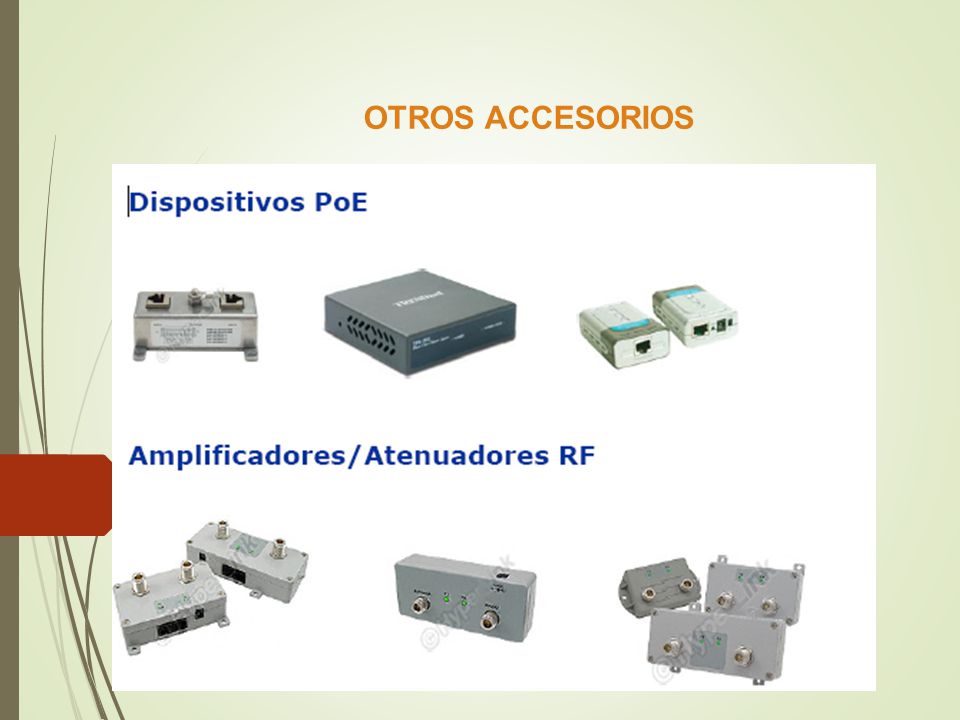

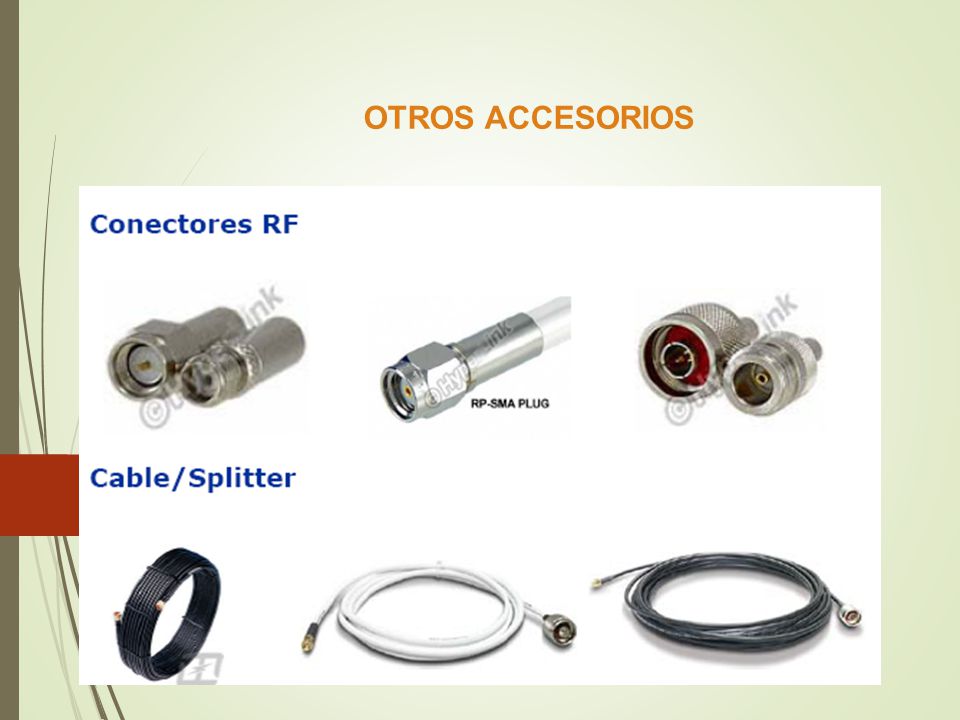

40 OTROS ACCESORIOS

41 OTROS ACCESORIOS

42 OTROS ACCESORIOS

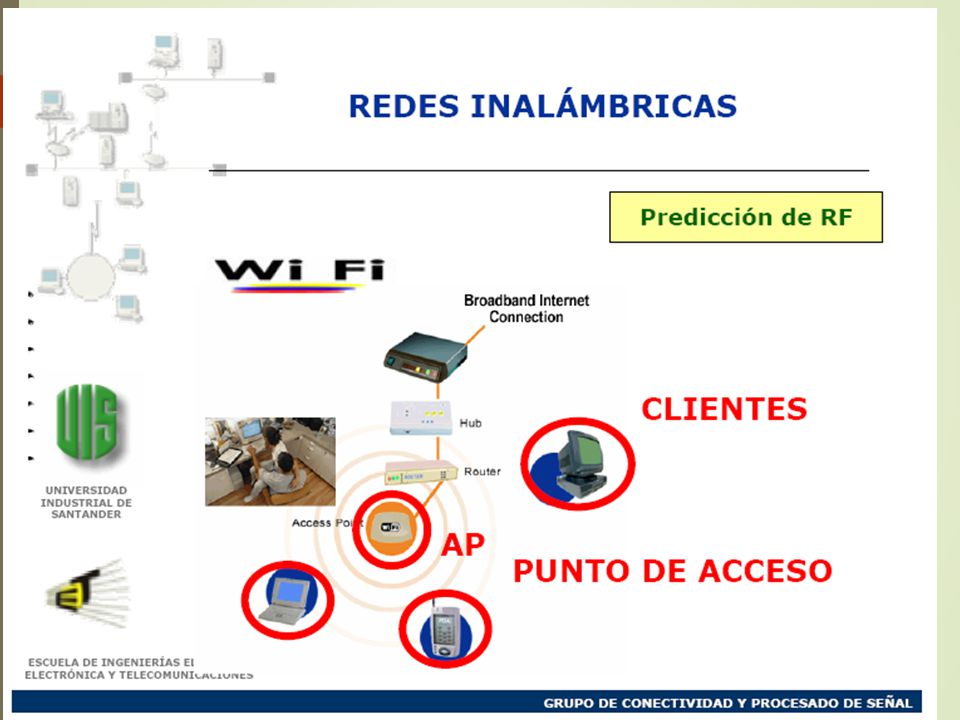

43

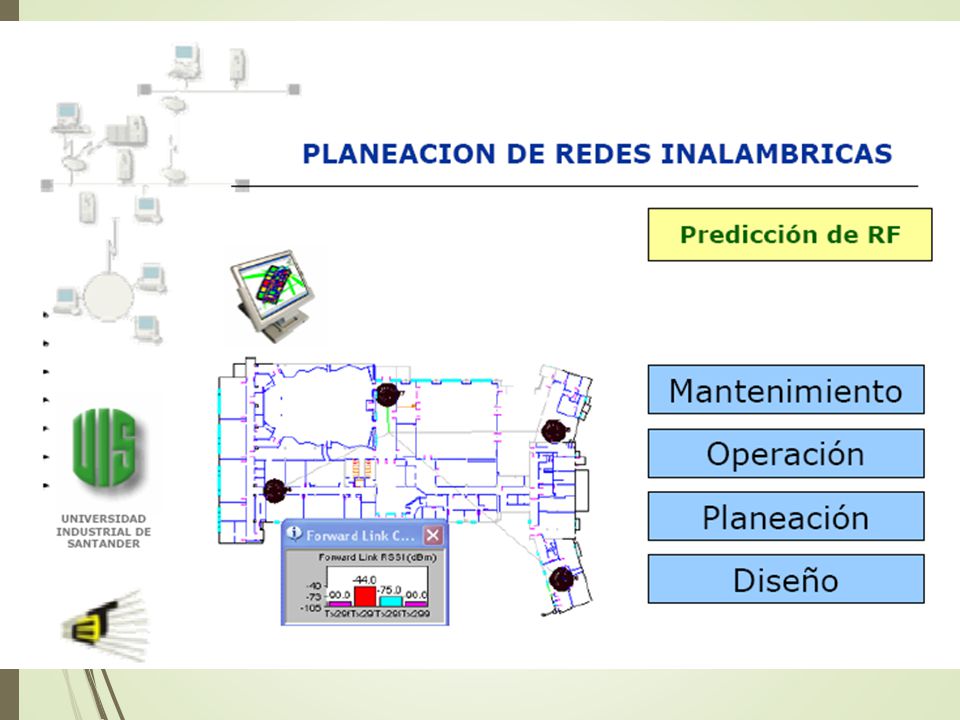

44

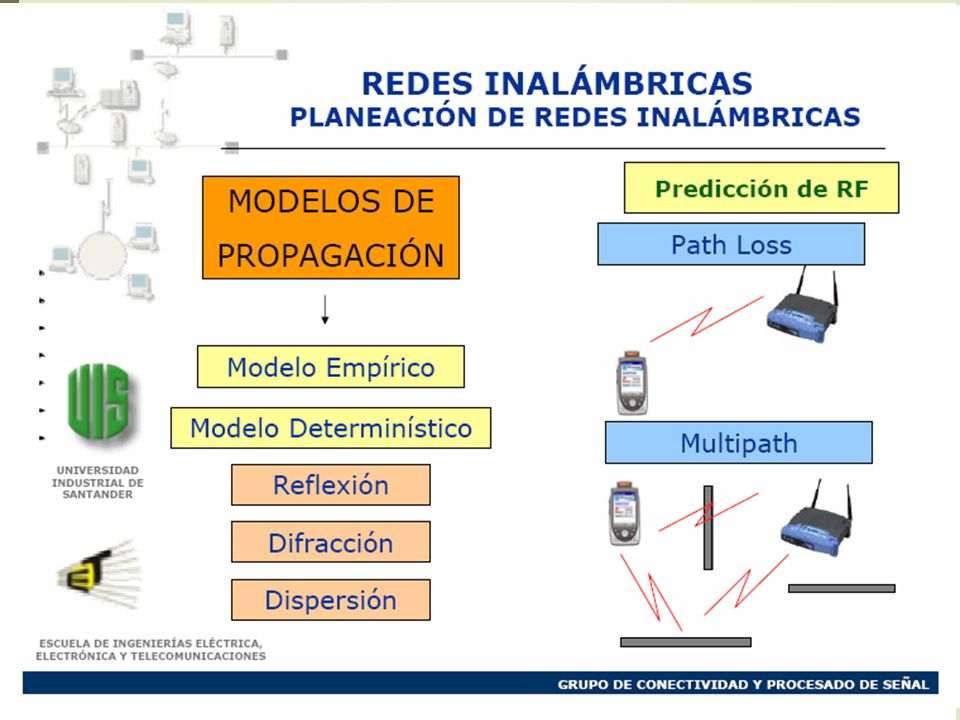

45

46 FACTORES QUE AFECTAN LA
PROPAGACION 1. Atenuación por espacio libre: Diferencia en dB en la intensidad de señal cuando entre emisor y receptor existe línea de vista

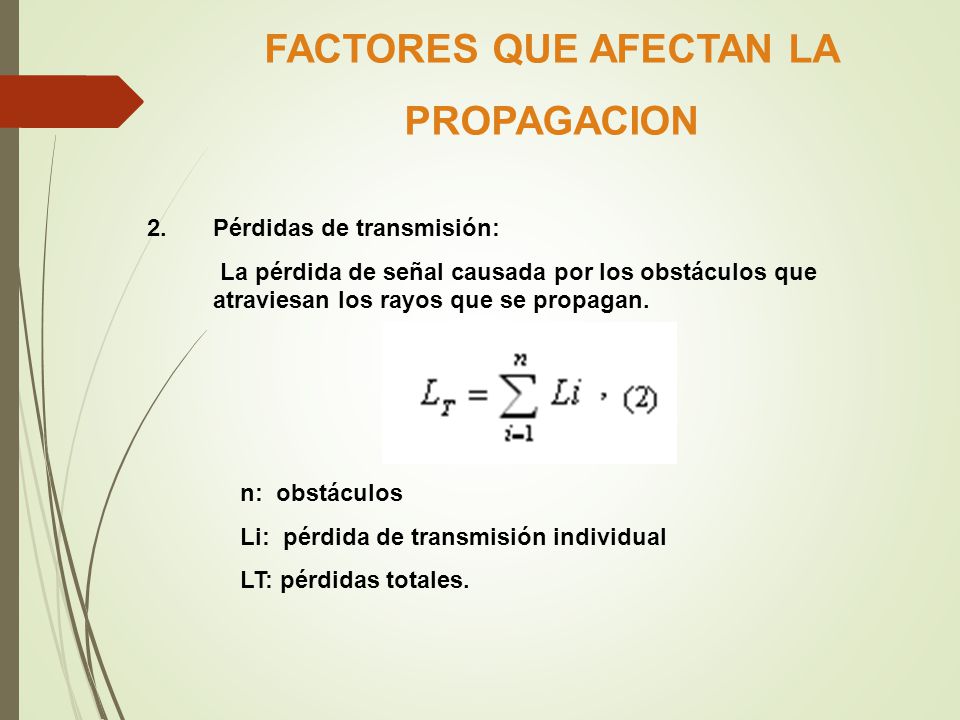

47 FACTORES QUE AFECTAN LA
PROPAGACION Pérdidas de transmisión: La pérdida de señal causada por los obstáculos que atraviesan los rayos que se propagan. n: obstáculos Li: pérdida de transmisión individual LT: pérdidas totales.

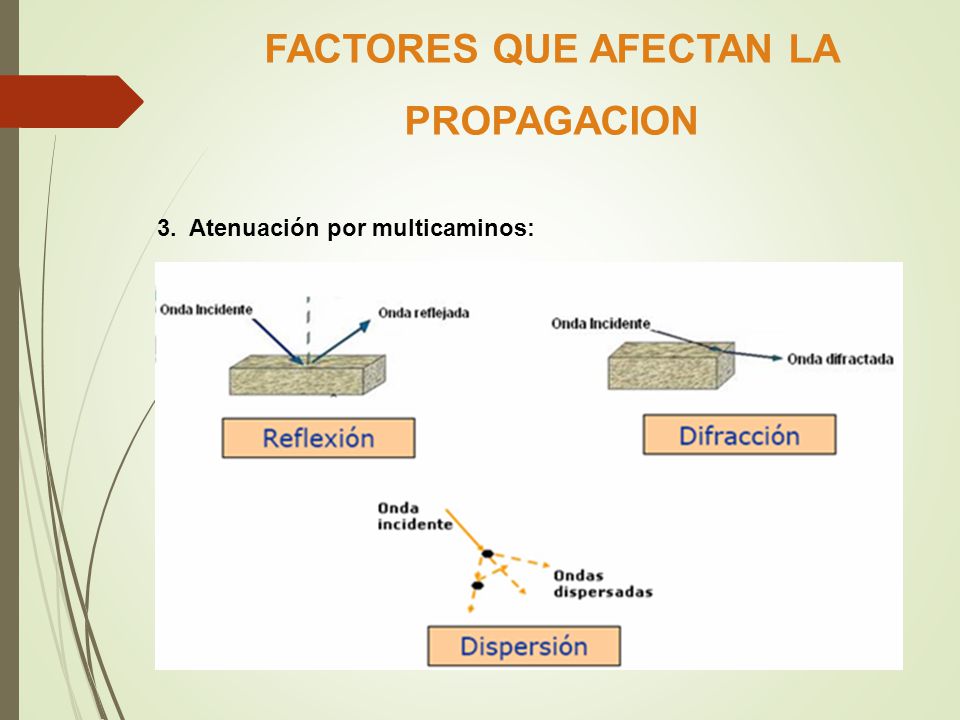

48 FACTORES QUE AFECTAN LA
PROPAGACION 3. Atenuación por multicaminos:
