Redes WI-FI Introducción El avance de nuevas tecnologías nos hace cambiar la percepción que tenemos las cosas hasta hace unos pocos años las redes inalámbricas.

Presentación del tema: "Redes WI-FI Introducción El avance de nuevas tecnologías nos hace cambiar la percepción que tenemos las cosas hasta hace unos pocos años las redes inalámbricas."— Transcripción de la presentación:

1

2 Redes WI-FI Introducción El avance de nuevas tecnologías nos hace cambiar la percepción que tenemos las cosas hasta hace unos pocos años las redes inalámbricas estaban limitadas a unos cuantos metro pero ahora se habla de cobertura de kilómetros, para ayudar a entender este fenómeno es necesario echar mano a nuevas herramientas que nos ayuden verlo en su conjunto.

3 Redes WI-FI Las redes LAN Inalámbricas se rigen a través de normas o estándar internacionales como la IEEE: WLAN 802.11: Este estándar está desarrollado por el Instituto de Ingeniería Eléctrica y Electrónica IEEE802.11 describe las normas a seguir por cualquier fabricante de dispositivos Wireless para que puedan ser compatibles entre si. Protocolos Wi-Fi ProtocoloFrecuenciaVelocidad 802.11a5Ghz54Mbps 802.11b2.4Ghz11Mbps 802.11g2.4Ghz54Mbps

4 WI-FI en la oficina Punto de acceso ModemADSL Splitter 100 mW 300 mts PCMCIA PCIDesktop

5 Como funcionan las redes Wi –Fi: Un componente de una red Wi-Fi es un Punto de Acceso o un Router. El AP consta de un Tx / Rx de radio, el AP se conecta al Modem ADSL Para que una PC se conecte al AP debe tener un adaptador WI-FI La PC, envía paquetes de información (paquetes de petición de prueba) al AP. La PC se comunica con el AP usando el método CSMA / CA (acceso múltiple por detección de portadora evitando colisiones) Antes que la PC se comunique con el AP envía una información RTS (petición de envió) al AP. Si el AP esta libre, responde con un paquete de información CTS ( preparado para enviar)

6 Como funcionan las redes Wi –Fi: La PC envía el paquete (los datos de entrada, la fuente, el destino el tiempo) al AP, y una ves recibido éste, responde con un paquete ACK (de confirmación) Una red Wi-Fi puede tener muchos AP y muchas PC. Donde las PC se pueden mover de uno a otro AP Arquitectura de Wi-Fi AD-HOC Peer to peer Las PC’s se comunican entre sí sin AP INFRAESTRUCTURA Requieren AP Es la más utilizada El AP hace de hub (bridge)

7

8

9 Roaming 300 mts

10 Redes Wi-Fi Redes Indoors Redes Outdoors

11 Redes Inalámbricas

12 Soluciones de Acuerdo al Usuario Punto a Punto Ideal para conexiones dedicadas de alta velocidad para corporaciones y enlace de soporte. Punto a Multipunto Es el mas fácil de usar. Ideal para corporaciones, pequeña y mediana empresa y enlaces de soporte. Multipunto a Multipunto Solución diseñada para mercados masivos residenciales.

13 PUNTO A PUNTO * Es una solución para uso particular, para empresas o entidades que desean unir locales separados. * Se tienden antenas direccionales con línea vista ( es decir que se puedan ver directamente ) para unir los locales. Por Ejemplo El enlace punto a punto entre dos locales del edificio del Rectorado UNS y campus Universitario UNS

14 Punto Multipunto * Es para unir varias sucursales a una principal. * Del punto de vista Comercial, se trata de los servicios de proveedores de servicios inalámbricos residenciales y comerciales; Tales como Internet. Ejemplo -Millicom -Diveo

15 Multipunto * Son aquellas redes donde un nodo siendo parte de una red multipunto por otro lado es también un punto de acceso a una red multipunto mucho mas cercana. * Este es el caso de las NAN Neighborhood Área Network o red de Área Vecinal.

16 Redes Inalámbricas Las redes Inalámbricas que se pueden dividir: En BW para clientes comerciales (clientes corporativos) Y estrecho BW para los clientes residenciales. Las frecuencias para clientes comerciales son dadas en concesión por el estado ( bandas Licenciadas) y las frecuencias para uso de la Medicina y Servicios de Emergencia son Libres de licencia. La frecuencia utilizada es la ISM de 3.4 Ghz y 5.7 Ghz Nuestro objetivo de esta exposición son las redes inalámbricas para W I – FI de 2.4 Ghz (bandas no Licenciadas)

17 Redes Inalambricas WI-FI En el Perú en el Perú para el uso de frecuencia espandida se ha dado regulaciones para el uso de frecuencias en la banda de los 2.4 y 5.6 Ghz. Además solo se permite el uso de DSSS (sistemas de secuencia directa) para uso publico. El FHSS (Sistema de secuencia de saltos) para comunicaciones militares a la frecuencia de 5.2 Ghz. Además los equipos deben ser homologados por el MTC. Actualmente ambas frecuencias solo son permitidas punto a punto en zonas urbanas y punto multipunto en zonas rurales. En la nueva ley de telecomunicaciones se preve no licenciar la de 2.4 Ghz pero no asi la de 5.7 Ghz.

18 Red de Área Metropolitana

19 Red de Área metropolitana

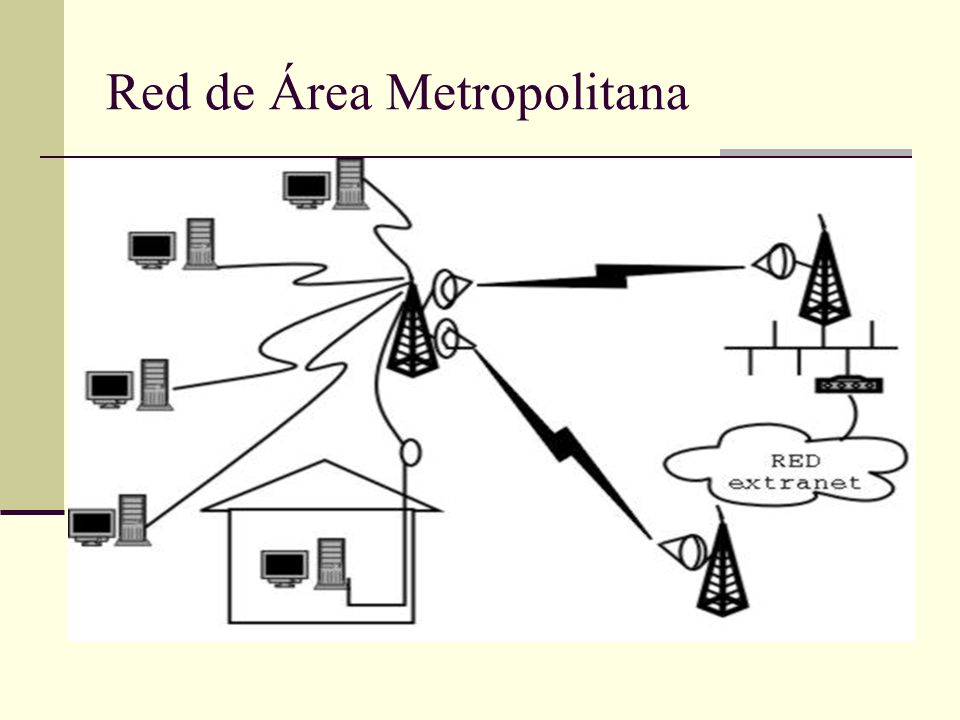

20 Red de Área Metropolitana

21

22 Hotspot Lugares públicos para acceso a internet Parecidos a una cabina pero sin cables ni paredes Desde portatil, Palms, etc. Hoteles, universidades, aeropuertos, centros comerciales, Pubs Se requiere pagar Autenticación, autorización y accounting (Servidor AAA) Mensual o prepago Permite roamming con acuerdos de proveedores Problemas de seguridad Chuponeo Robos de PCs, Palms

23 Detalles Direccional omnidireccionalYagui Pigtail Conector N Cable LMR 400 ParrillaPanel

24 Dificultades Antenas de gran ganancia muy caras (US$ 400) 8, 15, 25 db Se pueden hacer en el Perú! Antenas Pringle Pigtail relativamente caro (US$ 40) Conectores propietarios por cada fabricante Pérdidas en los cables y conectores (N) 5 db por conector 25 db en cien metros

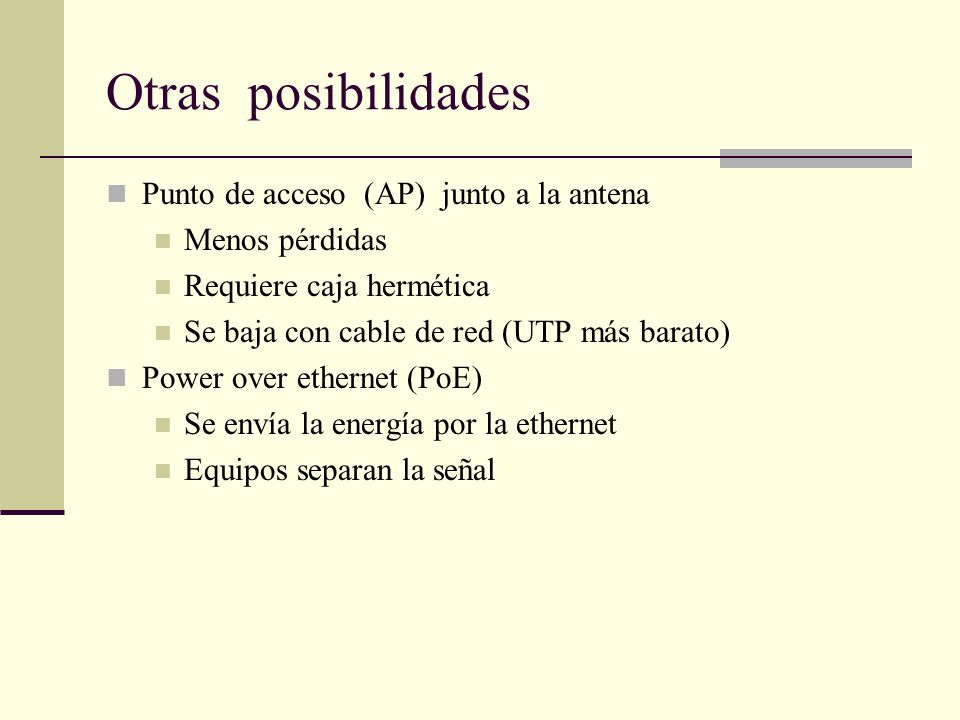

25 Otras posibilidades Punto de acceso (AP) junto a la antena Menos pérdidas Requiere caja hermética Se baja con cable de red (UTP más barato) Power over ethernet (PoE) Se envía la energía por la ethernet Equipos separan la señal

26 Fuente PCNet Kits

27 Punto multipunto

28 ModemADSL Splitter Extensión de la cobertura: Aplicaciones rurales Antena direccional 20 dB 20 Kms A la central <$ 1000 por enlace!! Celendín Bellavista Sarsapampa Santa Rosa Chacapampa Fuente: OSIPTEL

29 INTERNET LOCAL BACKBONE INTERNET TELEPUERTO. Plataforma de Servicios 1N LAN Ethernet (10 Base T) TCP/IP PES5000 Receptor DirecPC LAN DATOS LAN VOZ PRI o E1 Nodo de N.Y. Nodo de Servicios 256 Kbps 10 Mbps 512 Kbps Sala de Servidores RF (amplif., convers) IP Gw Satélite Gw CAC GatewayVoIP Extensión de estaciones VSAT

30 Red de Área Metropolitana

31 Limawirelesss es un proyecto para crear una red de Area Metropolitana en Lima, Peru. Tenemos una web, un weblog y una lista de correo. http://www.limawireless.nethttp://www.limawireless.net

32 Enlaces http://www.freenetworks.org http://www.nodedb.com http://www.madridwireless.net http://www.limawireless.net
