1 TRABAJO No. 2 EQUIPOS HIDRONEUMATICO
Mariana Treviño González

2 EQUIPOS HIDRONEUMATICOS
Entre los distintos sistemas de suministro de agua en distintos complejos o instalaciones, los Sistemas Hidroneumáticos han demostrado ser una de las opciones mas eficientes y versátiles, desde el punto técnico/económico, el cual trae grandes ventajas comparando con otros sistemas; este tipo de sistemas se arman colocando un sistema de tanques parcialmente llenos con aire a presión llamados tanques hidroneumáticos. Esto hace que la red mantenga una presión excelente, mejorando el funcionamiento de lavadoras, filtros, regaderas, llenado rápido de tinacos y/cisternas, operaciones de fluxómetros, riego por aspersión, entre otros; demostrando así la importancia de estos Sistemas Hidroneumáticos en diferentes áreas de aplicación. Los equipos hidráulicos se componen básicamente de los siguientes elementos: Tuberías: pueden ser metálicas con tubo rígido conformado a la medida o bien latiguillos de goma con una o varias capas de alambre trenzado en su interior. Bombas: pueden ser tres tipos de bomba, bomba de engranaje, bomba de paleta y bomba de pistones Válvulas: son las que controlan los flujos de aceite para dirigirlos para dirigirlo hacia el lugar conveniente en cada momento. Depósitos: pueden ser de dos tipos, presurizados que mantienen durante el funcionamiento de la maquina una presión en su interior que favorece la descarga de aceite hacia las bombas y el deposito con respirador que no mantiene presión en su interior Cilindros: se puede clasificar por el sistema de cierre de la tapa que varia en función de la presión que tenga que soportar Motores: son generalmente de pistones y caudal fijo Filtros: van generalmente en derivación con el circuito principal, se emplean para eliminar las impurezas que pueda llevar el aceite.

3 CONEXIONES Las conexiones se clasifican básicamente en dos tipos: las Reusables y las Permanentes. Las primeras son conexiones que se pueden recuperar y ensamblar otra vez en una manguera nueva. Tradicionalmente esto se da en aplicaciones de presión moderada, donde en los rangos de baja presión se utilizan conexiones de una pieza en material de latón, mientras en media y alta presión se utilizan conexiones de dos piezas generalmente en acero. Las conexiones permanentes se sujetan a la manguera por una deformación del metal a través de troqueles y un equipo de acoplamiento. Estas no se pueden recuperar, además de que son más seguras en aplicaciones de muy alta y extrema presión donde los espesores del metal son mayores y los diseños más robustos. Las hay de una sola pieza y de dos piezas, donde el tipo de troquelado puede ser característico de una determinada marca. Reusables Pueden ser usadas una y otra vez. Permanentes Se fijan permanentemente a los extremos de la manguera y no pueden ser reutilizadas.

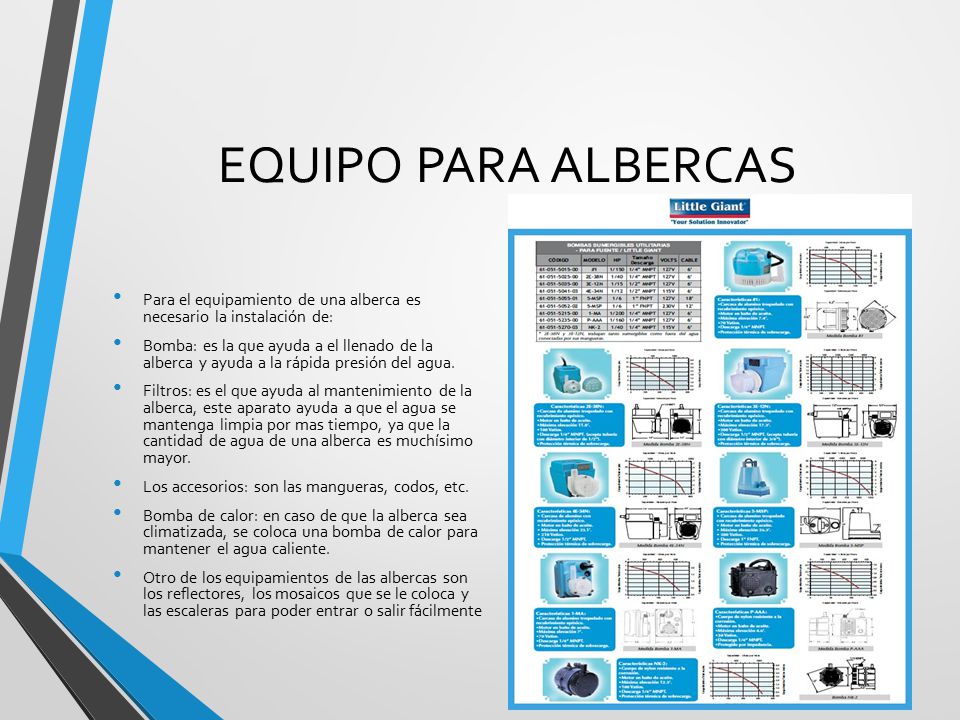

4 EQUIPO PARA ALBERCAS Para el equipamiento de una alberca es necesario la instalación de: Bomba: es la que ayuda a el llenado de la alberca y ayuda a la rápida presión del agua. Filtros: es el que ayuda al mantenimiento de la alberca, este aparato ayuda a que el agua se mantenga limpia por mas tiempo, ya que la cantidad de agua de una alberca es muchísimo mayor. Los accesorios: son las mangueras, codos, etc. Bomba de calor: en caso de que la alberca sea climatizada, se coloca una bomba de calor para mantener el agua caliente. Otro de los equipamientos de las albercas son los reflectores, los mosaicos que se le coloca y las escaleras para poder entrar o salir fácilmente

5 EQUIPO HIDRAULICO ECOLOGICO
Los calentadores solares son equipos que aprovechan la energía solar para calentar agua, nuestros sistemas son de última generación, utilizan la tecnología de tubos evacuados para el proceso de calentamiento. Componentes de calentadores solares residenciales •Tubos evacuados: Es la parte donde se calienta el agua, existen dos tipos de tubos evacuados, los que están fabricados de dos tubos de vidrio concéntricos, a este tipo de tubos se les conoce como tubos evacuados, hay otro tipo de tubos que incorporan partes metálicas dentro del mismo, estos últimos denominados Heat Pipe. •Termo tanque: Consiste en un tanque fabricado de acero inoxidable aislado térmicamente con espuma de poliuretano inyectado y con una cubierta metálica de acero inoxidable. El tipo de calentador solar a instalar lo determina la presión de red de la casa donde se pretende instalar el calentador solar, tenemos dos tipos de calentadores solares. Sistemas hidroneumáticos Cuando se tiene instalado un sistema hidroneumático o similar en donde las presiones de operación son iguales o menores a 6 Kgr/cm² se instala este tipo de calentador solar. Características calentador solar para hidroneumático •Soporta presiones de 6Kg/cm². •Utiliza los tubos evacuados heat pipe. •El agua se calienta por medio de un puerto de transmisión de calor, lo que permite uniones secas entre los tubos heat pipe y el termo tanque.

6 BIBLIOGRAFIA

7 CONCLUSION Este tema de la presentación es hecha para adolecentes hombres como mujeres que estudien arquitectura como ingeniería civil, también esta información es ideal para adultos o familias, ya que, que son una de las cosas que pueden favorecer a sus casa. Este tema sirve mas como estudiante, cliente y exponente o vendedor
