1 Cableado estructurado

2 Cableado Estructurado
Se define Cableado estructurado como un método para crear un organizado sistema de cableado que pueda ser fácilmente entendido por instaladores, administradores de red, técnicos y en general el personal que interactúa con el cableado. Conjunto de recomendaciones para el desarrollo de un sistema de cableado flexible que me permita integrar múltiples servicios como lo son el de voz, datos y video dentro de un edificio.

3 Bases Generales para el Diseño
Deben formularse las siguientes preguntas: Cuáles son las necesidades actuales del usuario (voz, datos, video, otros) Cuáles son las necesidades futuras del usuario (expansión en voz, datos, video, otros) Cuáles son los puntos donde se colocaran los servicios Hay requerimientos especiales en la estética de decoración??

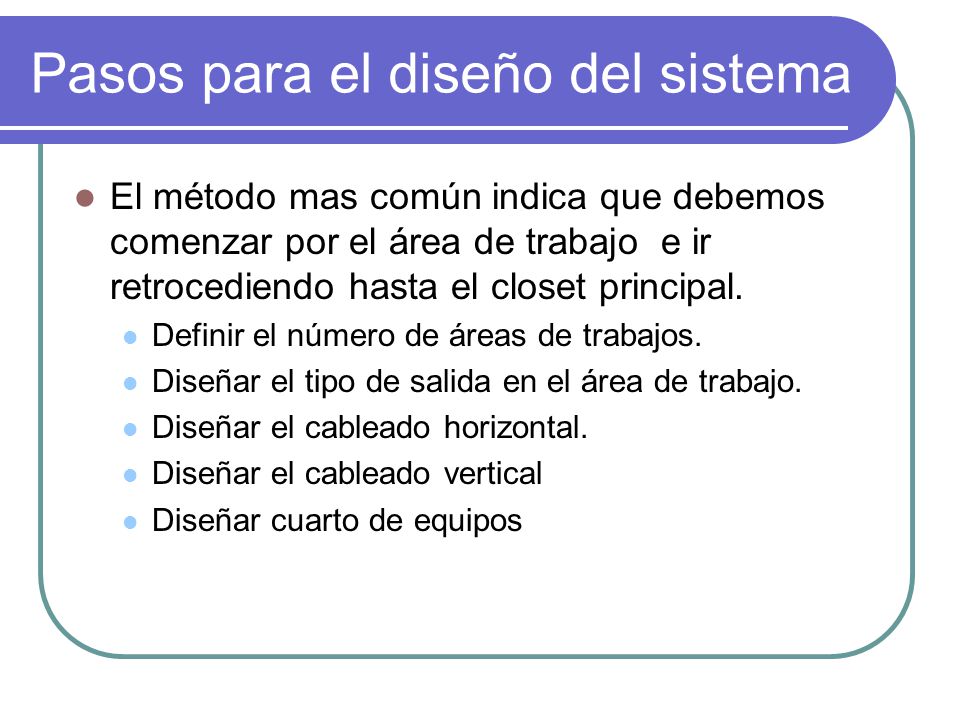

4 Pasos para el diseño del sistema
El método mas común indica que debemos comenzar por el área de trabajo e ir retrocediendo hasta el closet principal. Definir el número de áreas de trabajos. Diseñar el tipo de salida en el área de trabajo. Diseñar el cableado horizontal. Diseñar el cableado vertical Diseñar cuarto de equipos

5 Área de Trabajo El Área de Trabajo extiende desde la salida de telecomunicaciones (OT) hasta la estación de trabajo. El cableado del área de trabajo es diseñado para ser relativamente simple de interconectar de tal manera que ésta pueda ser removida, cambiada de lugar, colocar una nueva muy fácilmente Los componentes del área de trabajo son Teléfonos, Fax, PC’s, Impresoras, Wall Cords (3 mts). Como consideración de diseño se debe ubicar un área de trabajo cada 10 mts2 y esta debe por lo menos de tener dos salidas de servicio

6 Cableado Horizontal Comprende el cableado desde el OT hasta el centro del cableado. Incluye el cableado, accesorios de conexión y el cross connect. Toda salida de telecomunicaciones debe terminar en el closet de telecomunicaciones. Debido a esto la topología que se maneja es en Estrella El cable según la norma que se puede utilizar es UTP de 4 Pares 100 Ω, STP de 2 pares 150 Ω y Fibra Óptica multimodo de dos fibras 62.5/150

7 Cableado Horizontal Distancia máxima entre el OT y el Patch Panel es de 90 mts independiente del medio que se este utilizando. No se debe conectar directamente a equipos de comunicaciones Se debe ubicar lejos de dispositivos cómo motores eléctricos, lámparas fluorescentes, balastros, aires acondicionados, cables de corriente alterna

8 Accesorios

9 Patch Panels Un panel de conexión es un dispositivo de interconexión a través del cual los tendidos de cableado horizontal se pueden conectar con otros dispositivos de networking como, por ejemplo, hubs y repetidores. Es un arreglo de conectores RJ 45 que se utiliza para realizar conexiones cruzadas (diferente a cableado cruzado) entre los equipos activos y el cableado horizontal Se consiguen en presentaciones de puertos

10 Patch Panels

11 Patch Panels

12 Cuarto de Telecomunicaciones
Se define como el espacio dedicado para la instalación de los racks de comunicaciones Puede ser una habitación o en algunos casos un gabinete. Mínimo uno por piso o por cada 1000 mts2 Características: Área exclusiva dentro de un edificio para el equipo de telecomunicaciones Su función principal es la terminación de cableado horizontal Puerta debe ser de 91 cms de Ancho por 2 mts de Alto y debe abrir hacia afuera Su temperatura ambiente debe estar entre los 18 – 24 grados centigrados Los cuartos de telecomunicaciones deben estar libre de amenazas de inundación. Regulador, UPS

13 Rack Gabinete necesario y recomendado para instalar el patch panel y los equipos activos. Puede ser abierto o cerrado Debe estar provisto de ventiladores y extractores de aire además de conexiones adecuadas de energía regulada.

14 Rack

15 Rack

16 Cableado Vertical (Backbone)
Es el encargado de interconectar los closet de telecomunicaciones, los cuartos de equipos y la acometida. Se acepta cable UTP, STP, y fibra óptica monomodo y multimodo. Cables utilizados y distancias UTP (voz): 800 mts. F.O. multimodo: 2000mts STP (voz): 700 mts. F.O. monomodo: 3000 mts. UTP (datos): 90 mts. Se mantiene topología en estrella. Máximo dos niveles jerárquicos de crosconexión: principal e intermedio. Máximo una crosconexión entre el principal y el closet. No más de tres crosconexiones entre dos crosconectores horizontales.

17 CABLEADO VERTICAL Crosconexión Intermedia Crosconexión Principal
Closet de Telecomunicaciones Closet de Telecomunicaciones Closet de Telecomunicaciones Closet de Telecomunicaciones

18 Acometida Consiste en la entrada al edificio y la conexión al backbone entre edificios. Comprende el cable, las protecciones y elementos de conexión. No debe haber equipo no relacionado. El mismo aterrizaje a tierra y suministro eléctrico que el de los cuartos de telecomunicaciones. Sitio seco sin posibilidades de inundación.

19 MDF (Main Distribute Facilitie ) e IDF (Intermediate Distribute Facilite)
Cuando son redes de datos de gran tamaño por lo general se requieren de varios cuartos de telecomunicaciones, cuando se presenta este fenómeno uno de los centros de cableado se escoge como MDF (Servicio de distribución Principal)y los demás se rotulan con el titulo de IDF’s (Servicio de Distribución Intermediario). Una topología de este tipo se conoce como estrella extendida

20 Topología de Estrella extendida para varios pisos

21 Campus compuesto por varios edificios

22 Cuarto de Equipos

23 Cuarto de Equipos

24 Hay un problema en el cable color rojo
Cableado no estructurado Hay un problema en el cable color rojo
