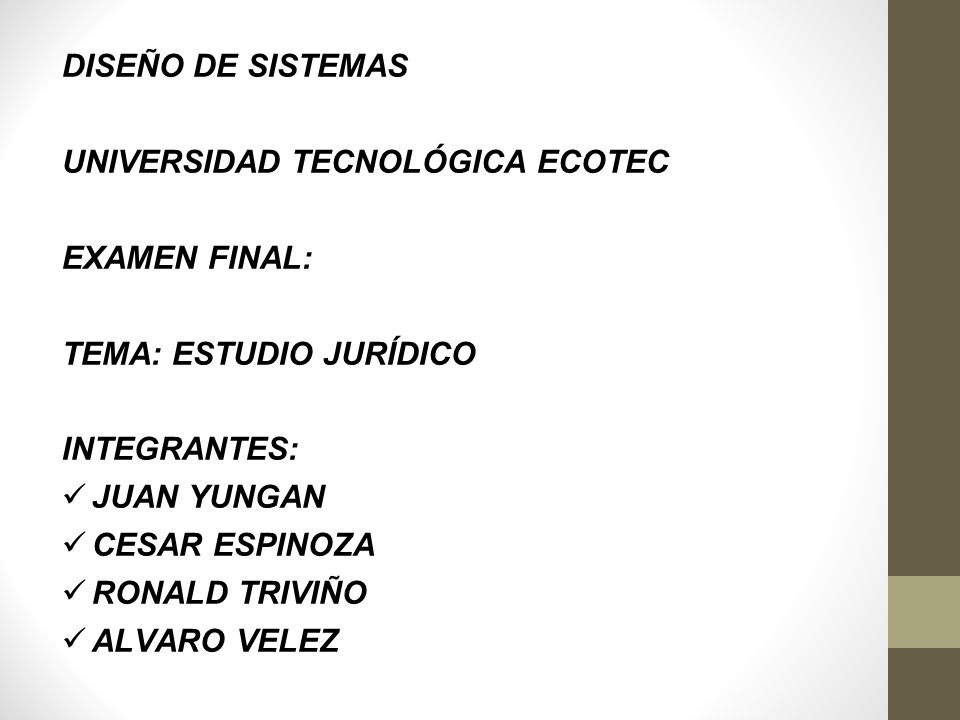

DISEÑO DE SISTEMAS UNIVERSIDAD TECNOLÓGICA ECOTEC EXAMEN FINAL: TEMA: ESTUDIO JURÍDICO INTEGRANTES: JUAN YUNGAN CESAR ESPINOZA RONALD TRIVIÑO ALVARO VELEZ.

Presentaciones similares


Presentación del tema: "DISEÑO DE SISTEMAS UNIVERSIDAD TECNOLÓGICA ECOTEC EXAMEN FINAL: TEMA: ESTUDIO JURÍDICO INTEGRANTES: JUAN YUNGAN CESAR ESPINOZA RONALD TRIVIÑO ALVARO VELEZ."— Transcripción de la presentación:

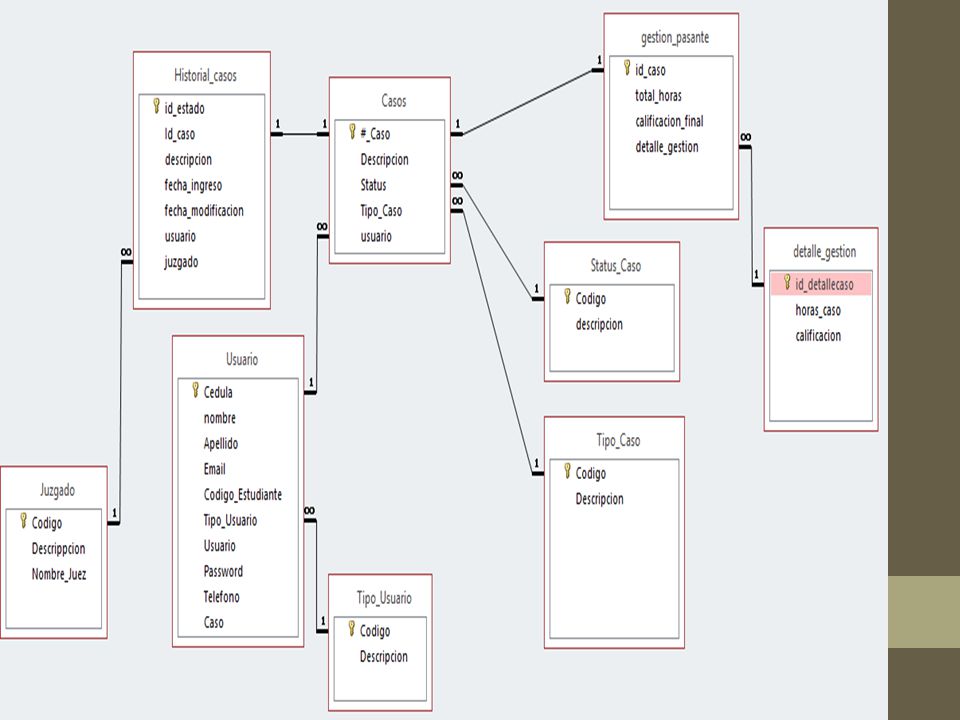

1 DISEÑO DE SISTEMAS UNIVERSIDAD TECNOLÓGICA ECOTEC EXAMEN FINAL: TEMA: ESTUDIO JURÍDICO INTEGRANTES: JUAN YUNGAN CESAR ESPINOZA RONALD TRIVIÑO ALVARO VELEZ

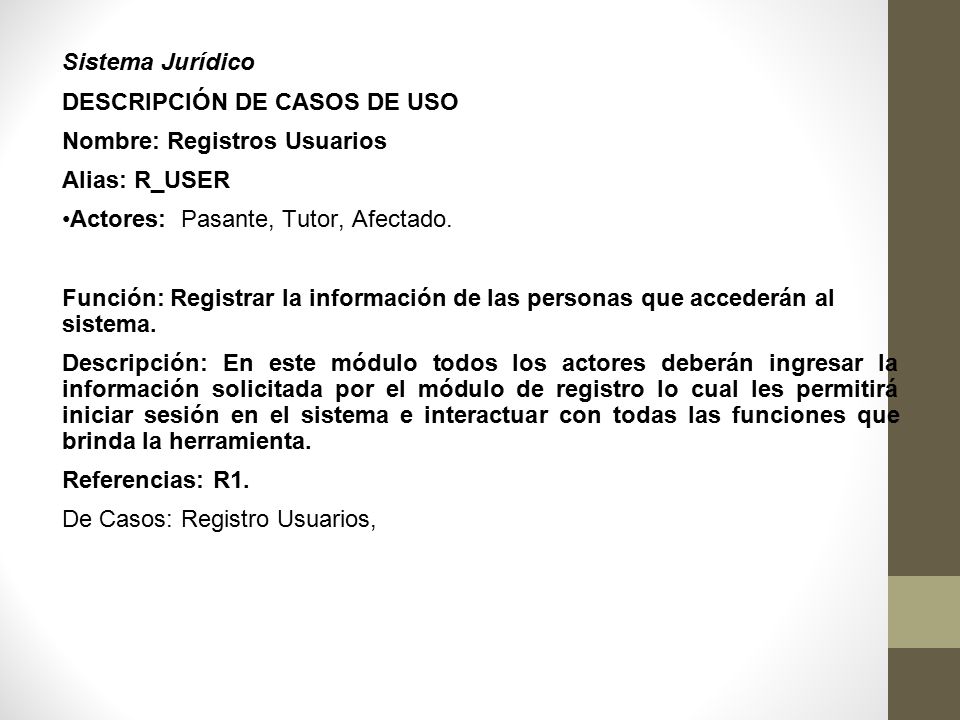

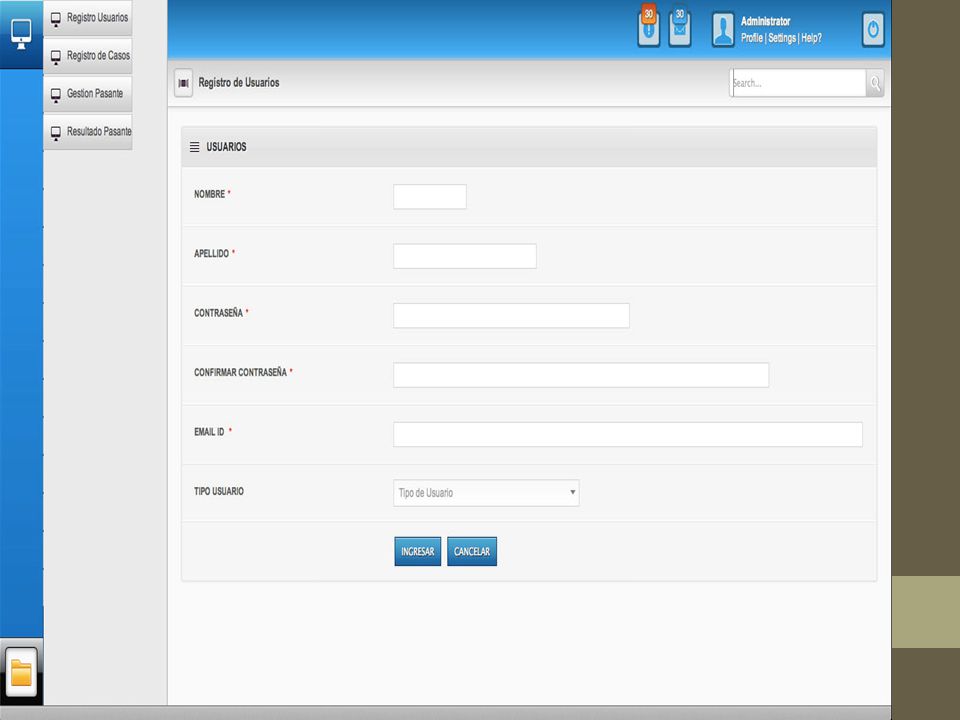

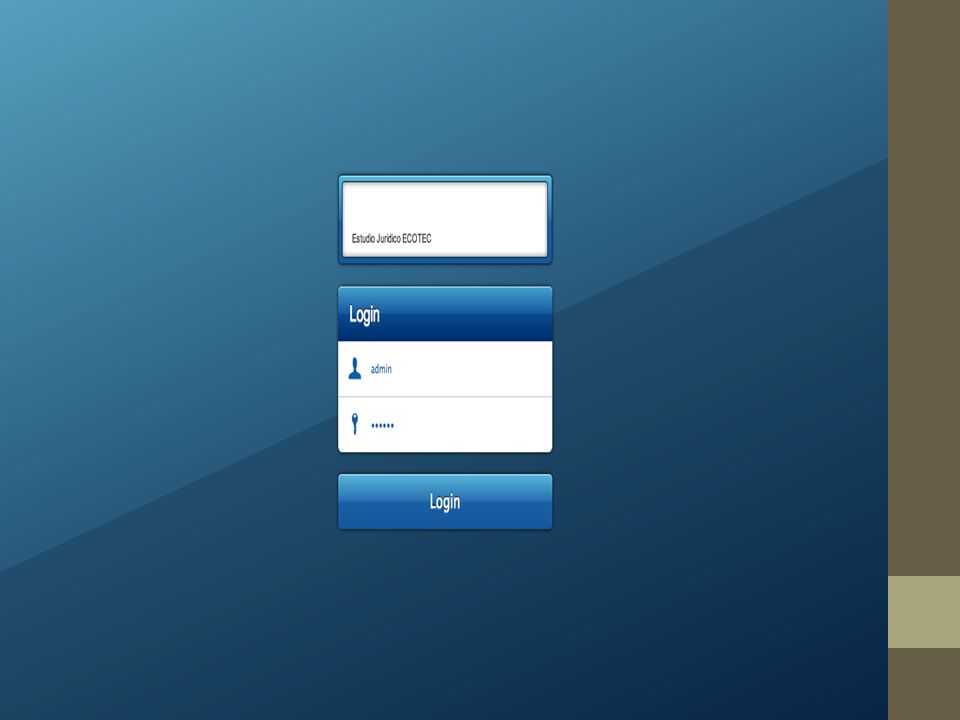

2 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Registros Usuarios Alias: R_USER Actores: Pasante, Tutor, Afectado. Función: Registrar la información de las personas que accederán al sistema. Descripción: En este módulo todos los actores deberán ingresar la información solicitada por el módulo de registro lo cual les permitirá iniciar sesión en el sistema e interactuar con todas las funciones que brinda la herramienta. Referencias: R1. De Casos: Registro Usuarios,

3 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Registros Usuarios Alias: R_USER Actores: Pasante, Tutor, Afectado. Función: Registrar la información de las personas que accederán al sistema. Descripción: En este módulo todos los actores deberán ingresar la información solicitada por el módulo de registro lo cual les permitirá iniciar sesión en el sistema e interactuar con todas las funciones que brinda la herramienta. Referencias: R1. De Casos: Registro Usuarios,

4 Control de ProyectosFORMATOS DE EVENTOS Nombre Caso de Uso: Registro de usuario; Subcaso Ingreso de datos del usuario Alias: R_User Actores:Pasante, Tutor, Afectado. Evento:Ingreso de datos 1. Ingreso de datos de forma correcta 2. ingreso parcial de Datos 3.Ingreso incorrecto de datos 4.Validación de datos a registrar. 5. Corrección de datos a registrar. 6. Clic en grabar datos. 7. Almacenamiento de datos en sistema.

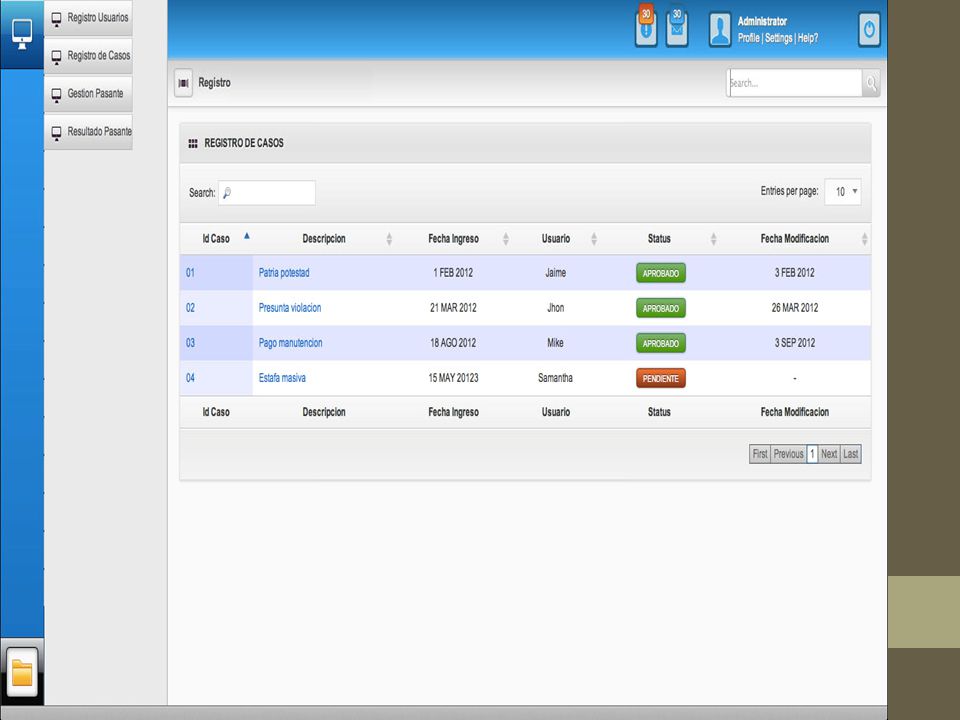

5 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Registros de Casos Alias: R_Case Actores: Pasante. Función: Ingresar al sistema y Registrar la información del caso. Descripción: En este modulo una vez realizado el registros, de forma automática es asignado al director jurídico el cual determina si el caso será o no procesado por el estudio jurídico de la Universidad. Referencias: De requerimientos: R8, R10. De Casos: RegistroMovimiento, CalculoAvanceProyecto.

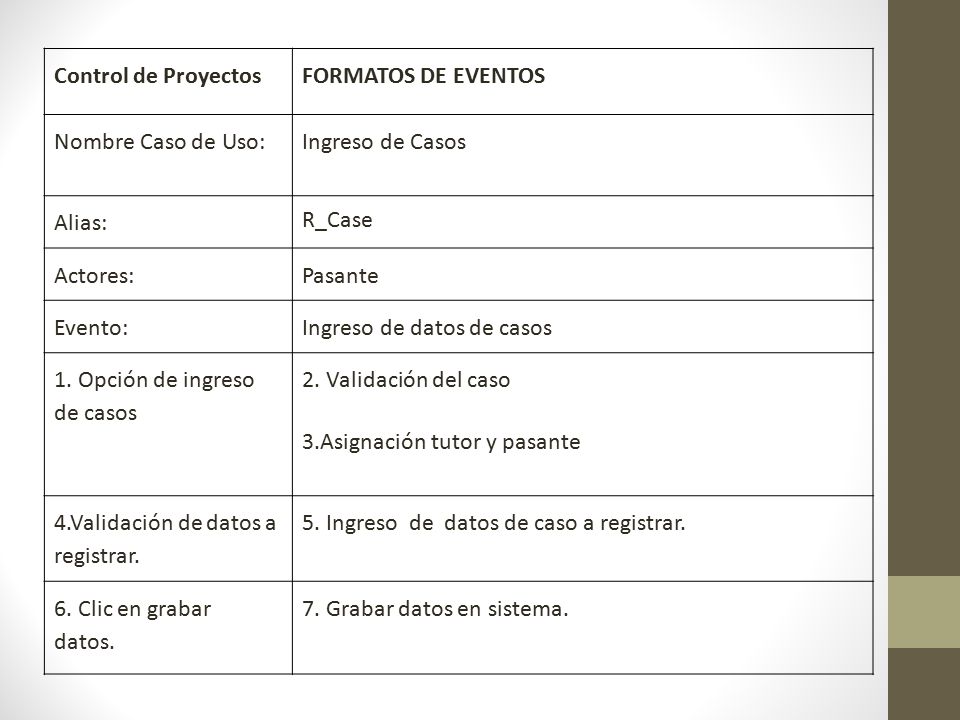

6 Control de ProyectosFORMATOS DE EVENTOS Nombre Caso de Uso: Ingreso de Casos Alias: R_Case Actores:Pasante Evento:Ingreso de datos de casos 1. Opción de ingreso de casos 2. Validación del caso 3.Asignación tutor y pasante 4.Validación de datos a registrar. 5. Ingreso de datos de caso a registrar. 6. Clic en grabar datos. 7. Grabar datos en sistema.

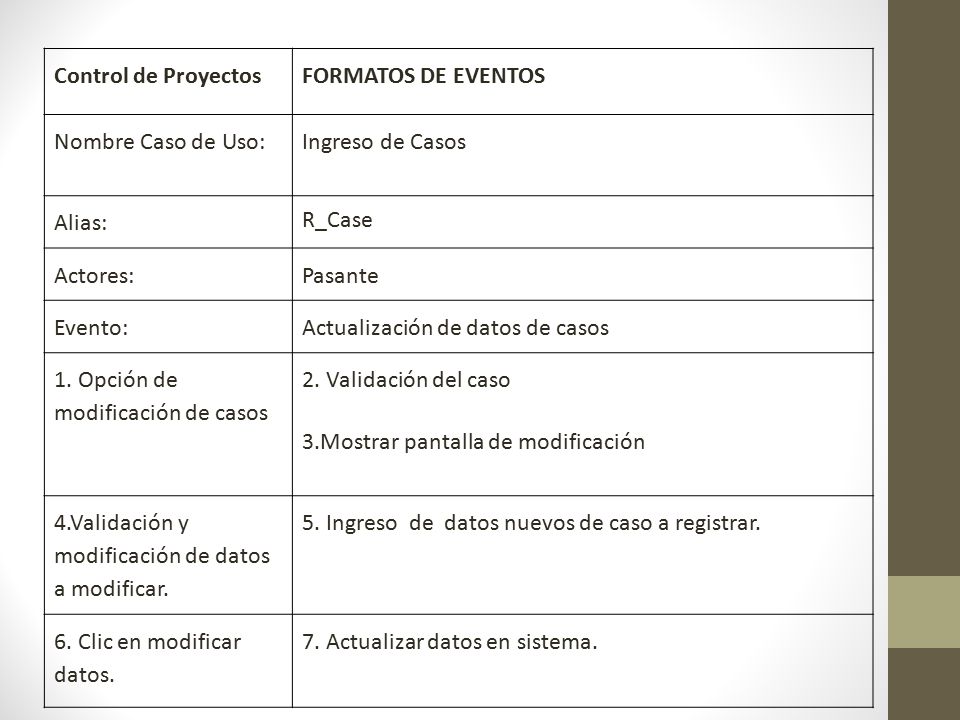

7 Control de ProyectosFORMATOS DE EVENTOS Nombre Caso de Uso: Ingreso de Casos Alias: R_Case Actores:Pasante Evento:Actualización de datos de casos 1. Opción de modificación de casos 2. Validación del caso 3.Mostrar pantalla de modificación 4.Validación y modificación de datos a modificar. 5. Ingreso de datos nuevos de caso a registrar. 6. Clic en modificar datos. 7. Actualizar datos en sistema.

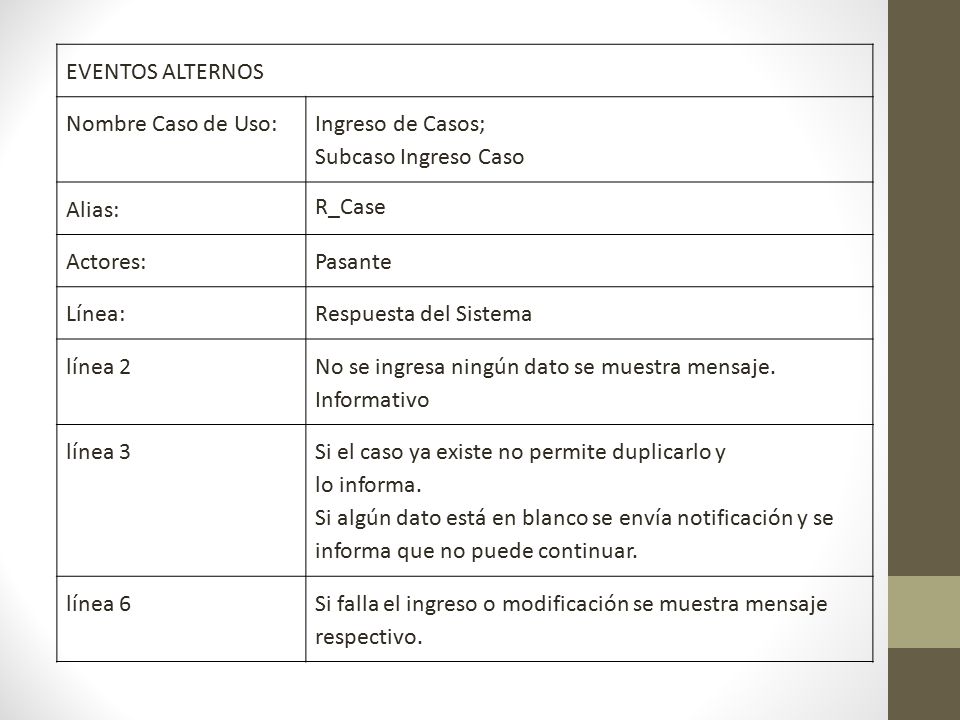

8 EVENTOS ALTERNOS Nombre Caso de Uso: Ingreso de Casos; Subcaso Ingreso Caso Alias: R_Case Actores:Pasante Línea:Respuesta del Sistema línea 2 No se ingresa ningún dato se muestra mensaje. Informativo línea 3 Si el caso ya existe no permite duplicarlo y lo informa. Si algún dato está en blanco se envía notificación y se informa que no puede continuar. línea 6Si falla el ingreso o modificación se muestra mensaje respectivo.

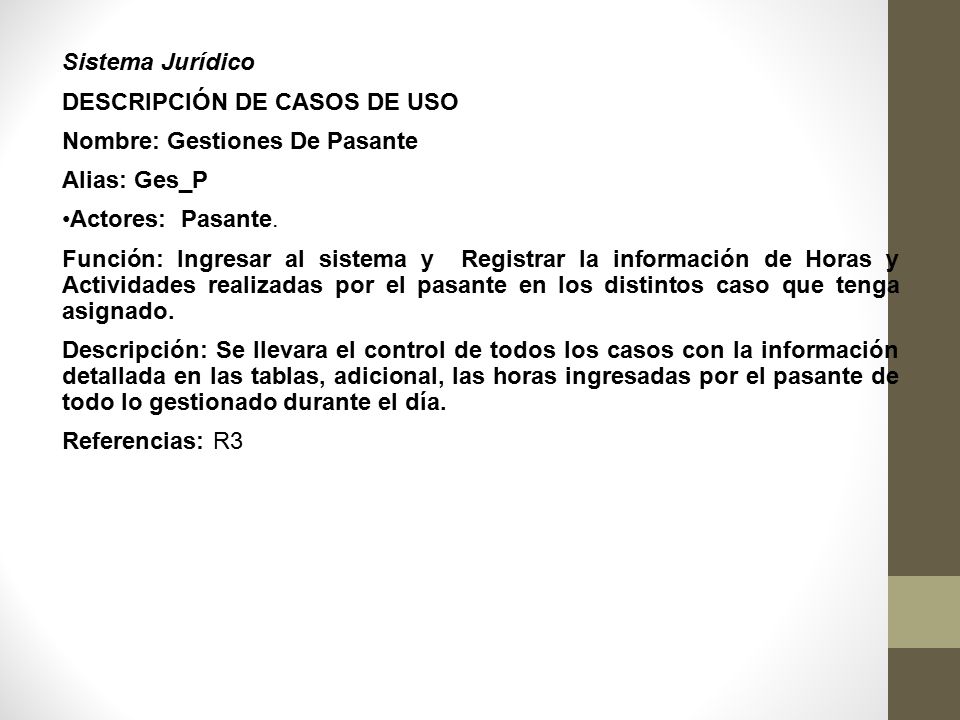

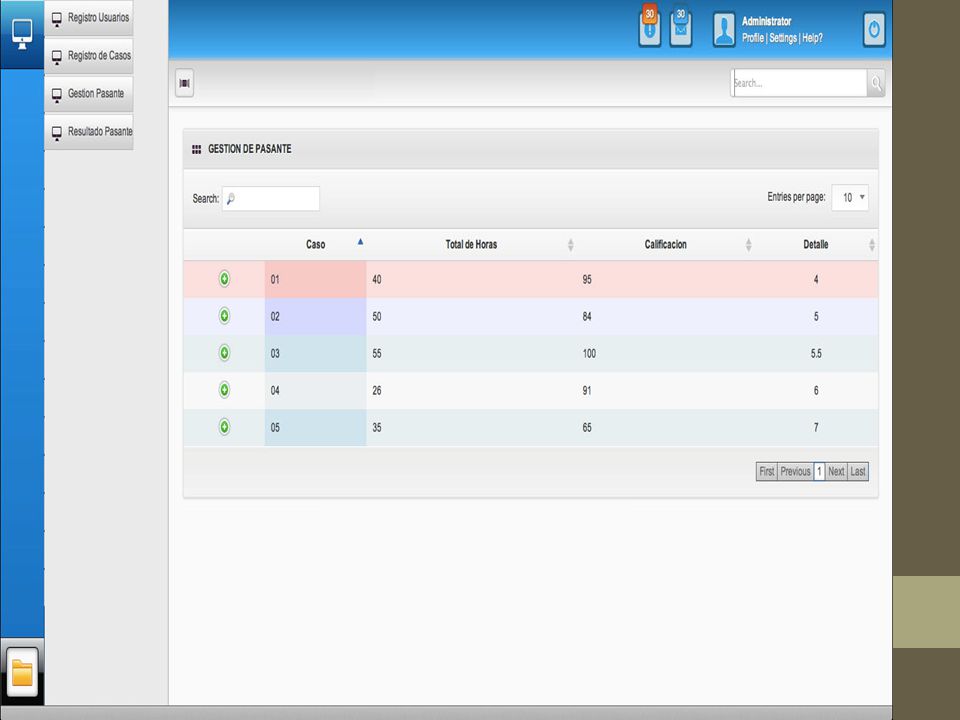

9 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Gestiones De Pasante Alias: Ges_P Actores: Pasante. Función: Ingresar al sistema y Registrar la información de Horas y Actividades realizadas por el pasante en los distintos caso que tenga asignado. Descripción: Se llevara el control de todos los casos con la información detallada en las tablas, adicional, las horas ingresadas por el pasante de todo lo gestionado durante el día. Referencias: R3

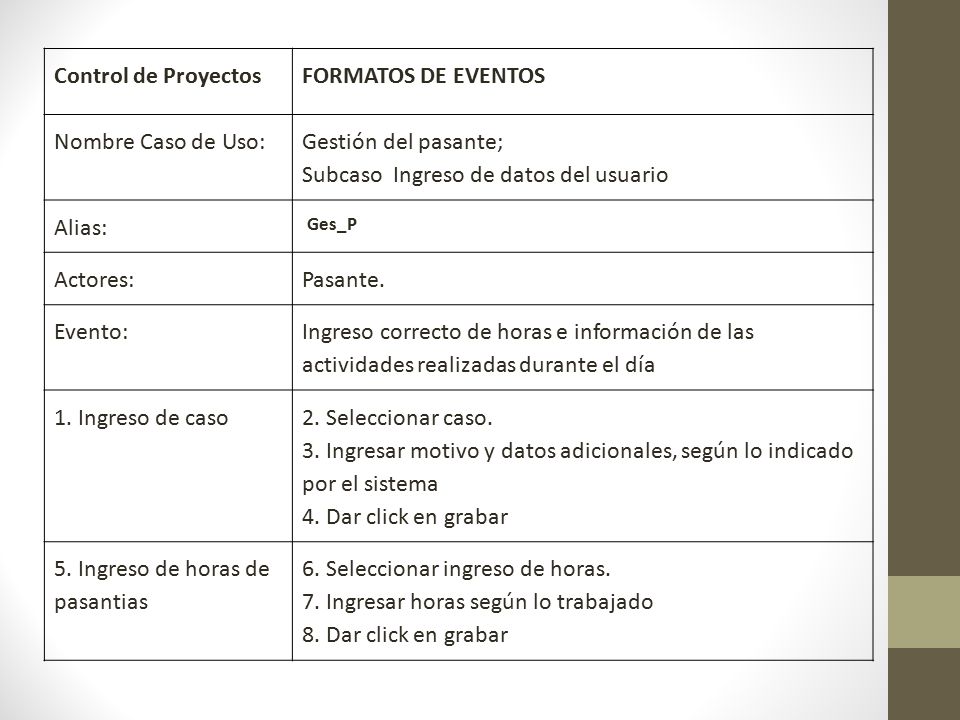

10 Control de ProyectosFORMATOS DE EVENTOS Nombre Caso de Uso: Gestión del pasante; Subcaso Ingreso de datos del usuario Alias: Ges_P Actores:Pasante. Evento: Ingreso correcto de horas e información de las actividades realizadas durante el día 1. Ingreso de caso 2. Seleccionar caso. 3. Ingresar motivo y datos adicionales, según lo indicado por el sistema 4. Dar click en grabar 5. Ingreso de horas de pasantias 6. Seleccionar ingreso de horas. 7. Ingresar horas según lo trabajado 8. Dar click en grabar

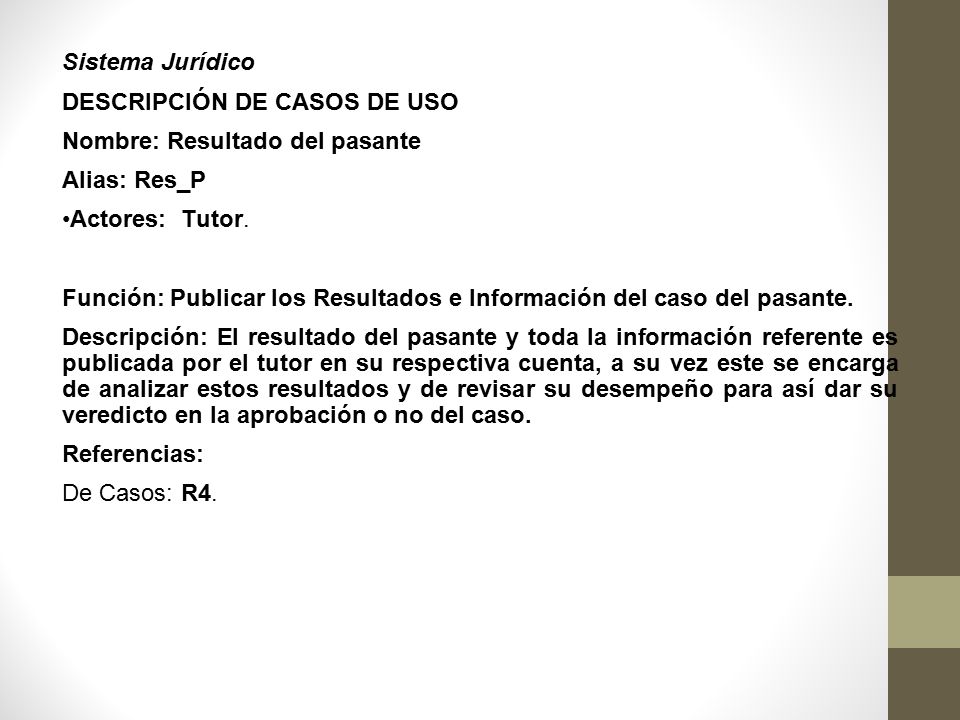

11 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Resultado del pasante Alias: Res_P Actores: Tutor. Función: Publicar los Resultados e Información del caso del pasante. Descripción: El resultado del pasante y toda la información referente es publicada por el tutor en su respectiva cuenta, a su vez este se encarga de analizar estos resultados y de revisar su desempeño para así dar su veredicto en la aprobación o no del caso. Referencias: De Casos: R4.

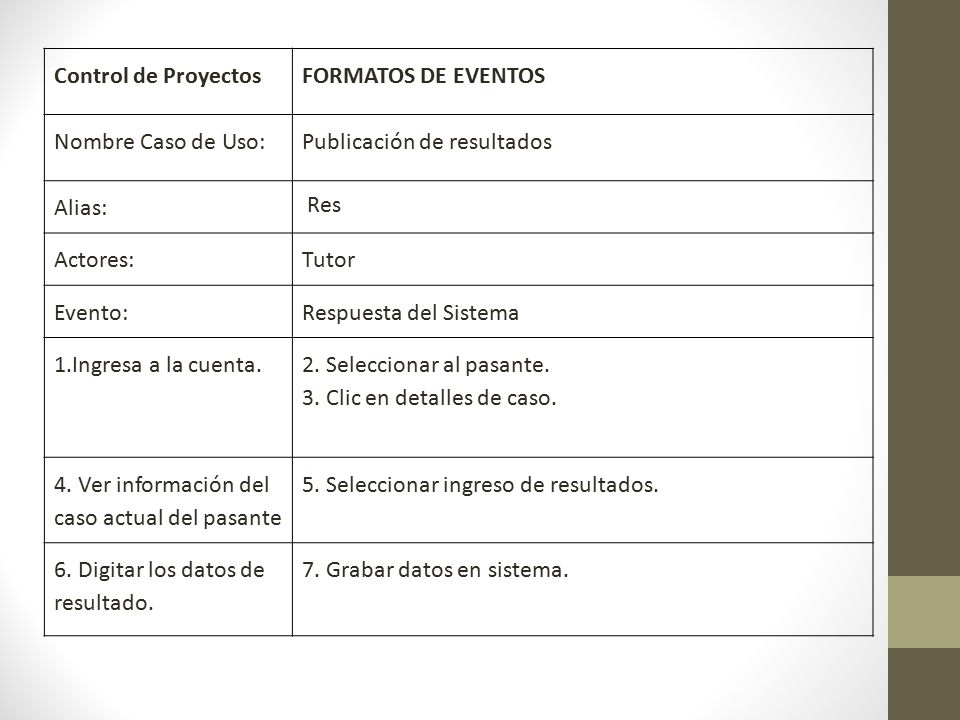

12 Control de ProyectosFORMATOS DE EVENTOS Nombre Caso de Uso:Publicación de resultados Alias: Res Actores:Tutor Evento:Respuesta del Sistema 1.Ingresa a la cuenta. 2. Seleccionar al pasante. 3. Clic en detalles de caso. 4. Ver información del caso actual del pasante 5. Seleccionar ingreso de resultados. 6. Digitar los datos de resultado. 7. Grabar datos en sistema.
