1 LOS CLASICOS UNIDAD ACADEMICA DE CIENCIAS INFORMATICA Y SISTEMAS
Universidad Estatal del Sur de Manabí UNIDAD ACADEMICA DE CIENCIAS INFORMATICA Y SISTEMAS INGENIERIA EN COMPUTACION Y REDES FUNDAMENTOS DE TELECOMUNICACIONES TEMA TRANSMISIÓN DE AM CATEDRATICO ING. JHONNY REGALADO PROFESIONALES EN FORMACIÓN CHILAN CHELE DALILA SANCHEZ MUENTES JOSUE TIGUA TUMBACO JORGE SEPTIMO SEMESTRE 2012 LOS CLASICOS

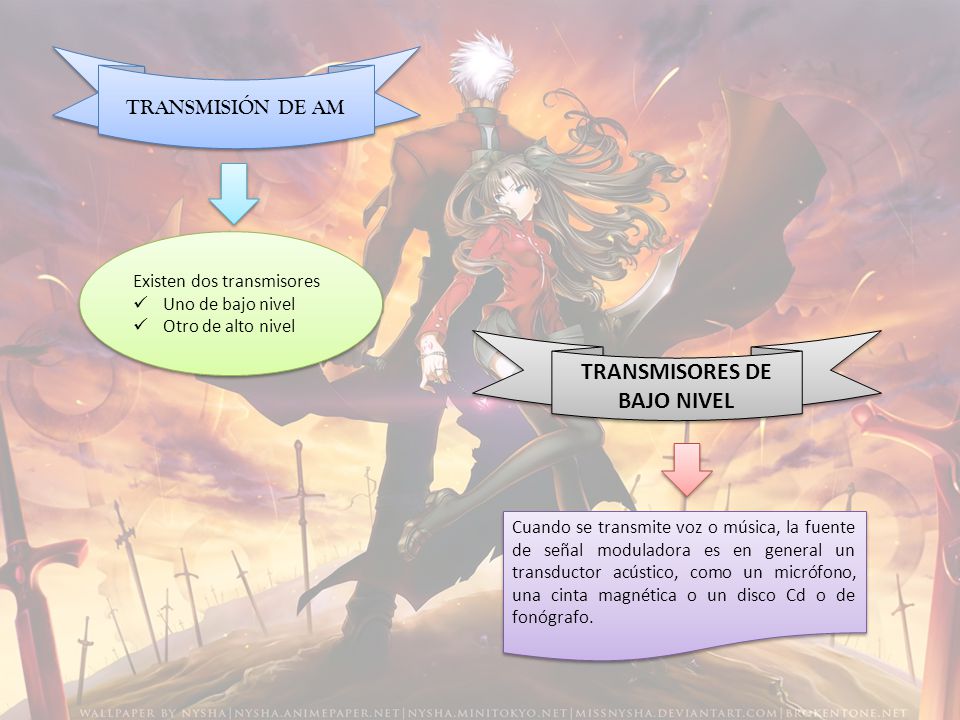

2 TRANSMISORES DE BAJO NIVEL
TRANSMISIÓN DE AM Existen dos transmisores Uno de bajo nivel Otro de alto nivel TRANSMISORES DE BAJO NIVEL Cuando se transmite voz o música, la fuente de señal moduladora es en general un transductor acústico, como un micrófono, una cinta magnética o un disco Cd o de fonógrafo.

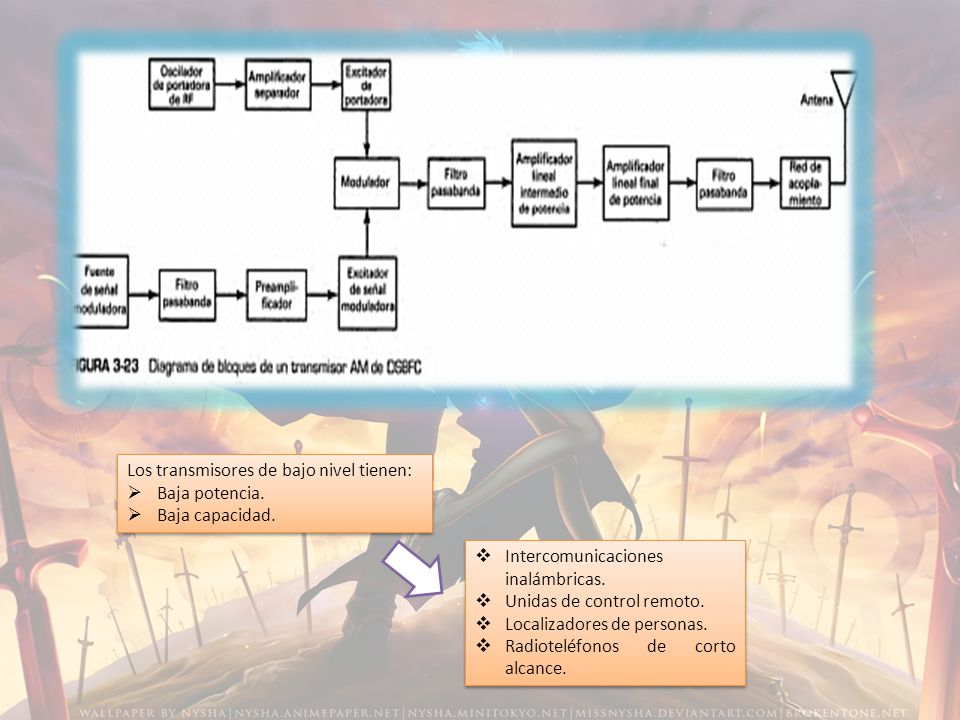

3 Los transmisores de bajo nivel tienen:
Baja potencia. Baja capacidad. Intercomunicaciones inalámbricas. Unidas de control remoto. Localizadores de personas. Radioteléfonos de corto alcance.

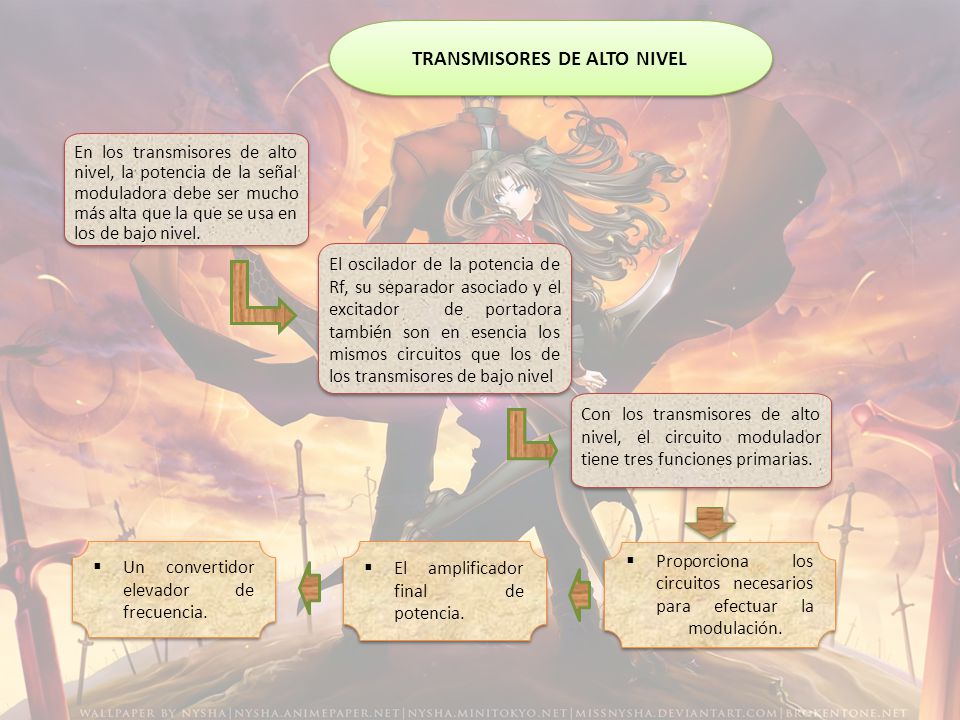

4 TRANSMISORES DE ALTO NIVEL
En los transmisores de alto nivel, la potencia de la señal moduladora debe ser mucho más alta que la que se usa en los de bajo nivel. El oscilador de la potencia de Rf, su separador asociado y el excitador de portadora también son en esencia los mismos circuitos que los de los transmisores de bajo nivel Con los transmisores de alto nivel, el circuito modulador tiene tres funciones primarias. Un convertidor elevador de frecuencia. El amplificador final de potencia. Proporciona los circuitos necesarios para efectuar la modulación.

5

6 PATRONES TRAPEZOIDALES
Se usan los patrones trapezoidales para observar las características de modulación de los transmisores de AM (coeficiente de modulación y simetría de modulación). Es para examinar las características de modulación con un osciloscopio normal, se interpretan con más facilidad y exactitud en un patrón trapezoidal para producir un patrón trapezoidal en el tubo de rayos catódicos de un oscilador normal.

7

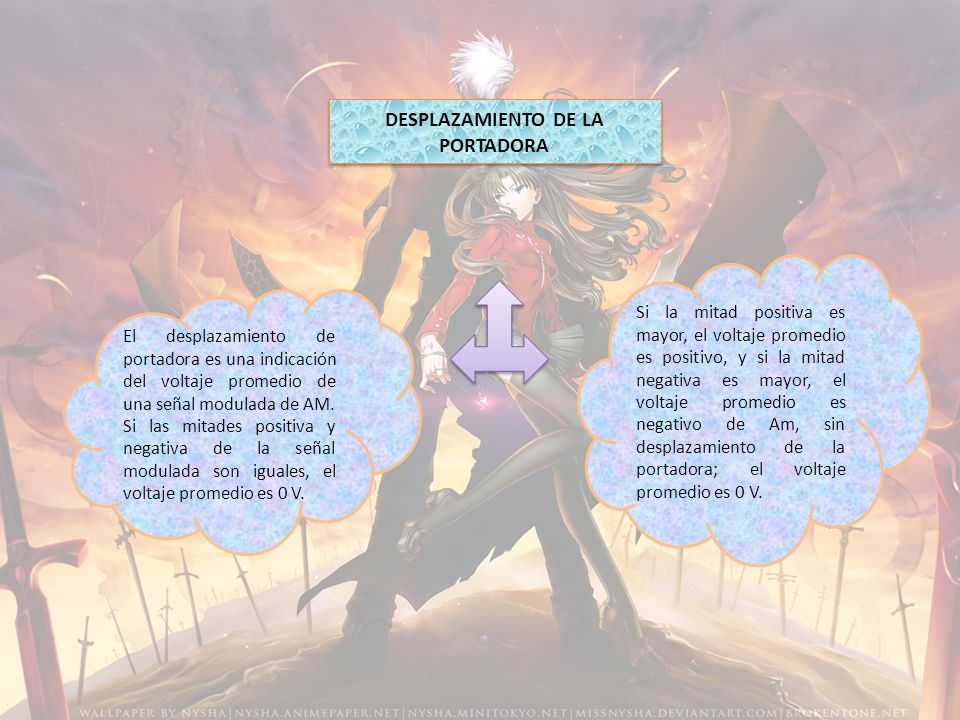

8 DESPLAZAMIENTO DE LA PORTADORA
Si la mitad positiva es mayor, el voltaje promedio es positivo, y si la mitad negativa es mayor, el voltaje promedio es negativo de Am, sin desplazamiento de la portadora; el voltaje promedio es 0 V. El desplazamiento de portadora es una indicación del voltaje promedio de una señal modulada de AM. Si las mitades positiva y negativa de la señal modulada son iguales, el voltaje promedio es 0 V.

9

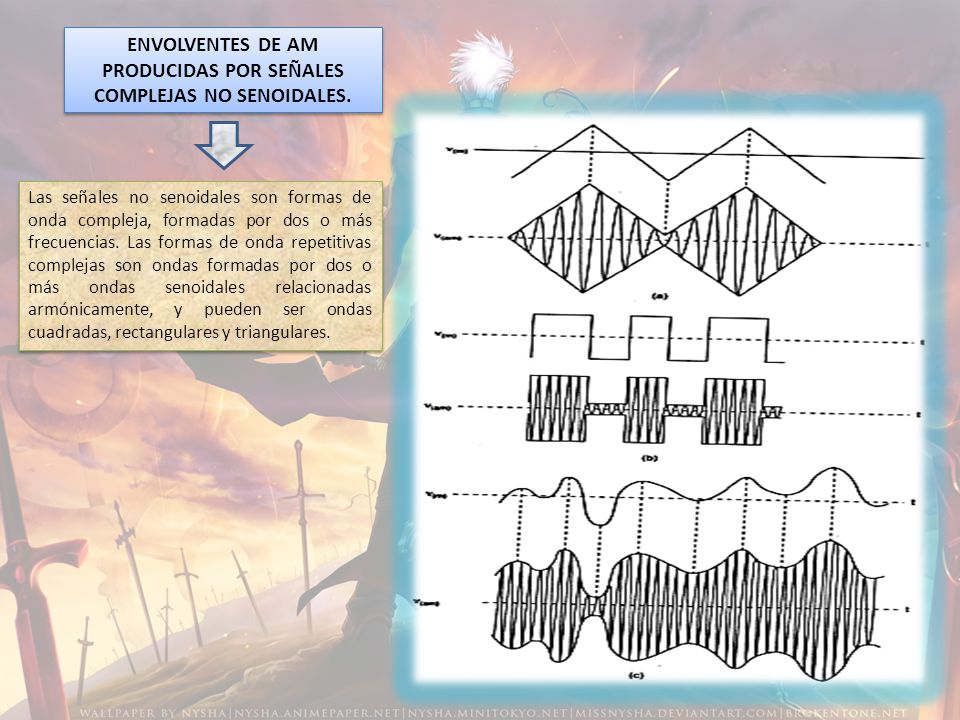

10 ENVOLVENTES DE AM PRODUCIDAS POR SEÑALES COMPLEJAS NO SENOIDALES.
Las señales no senoidales son formas de onda compleja, formadas por dos o más frecuencias. Las formas de onda repetitivas complejas son ondas formadas por dos o más ondas senoidales relacionadas armónicamente, y pueden ser ondas cuadradas, rectangulares y triangulares.

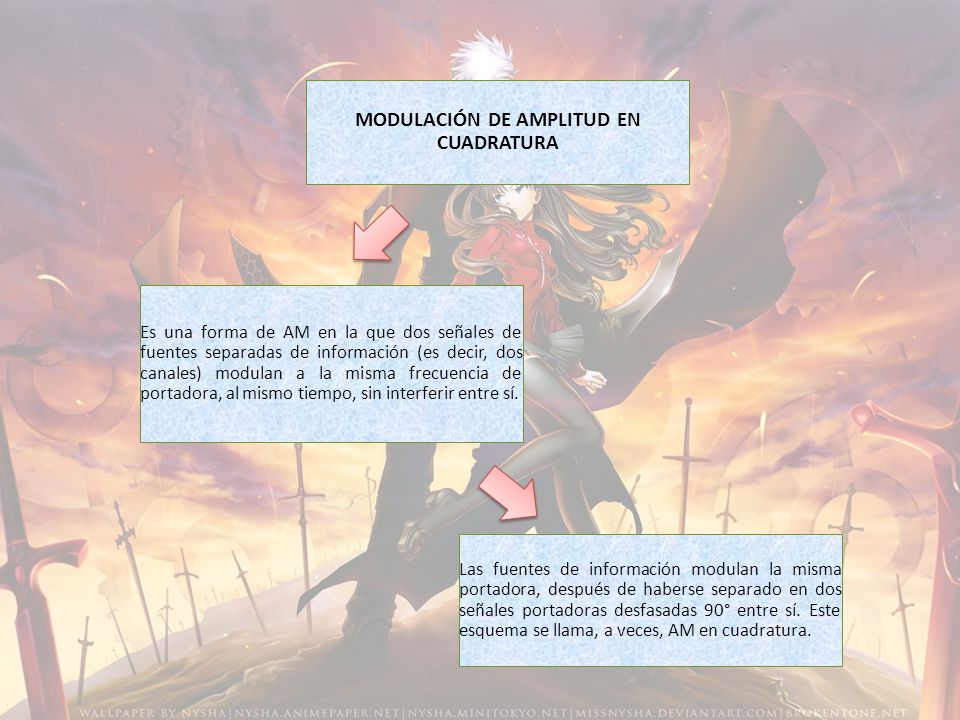

11 MODULACIÓN DE AMPLITUD EN CUADRATURA
Es una forma de AM en la que dos señales de fuentes separadas de información (es decir, dos canales) modulan a la misma frecuencia de portadora, al mismo tiempo, sin interferir entre sí. Las fuentes de información modulan la misma portadora, después de haberse separado en dos señales portadoras desfasadas 90° entre sí. Este esquema se llama, a veces, AM en cuadratura.

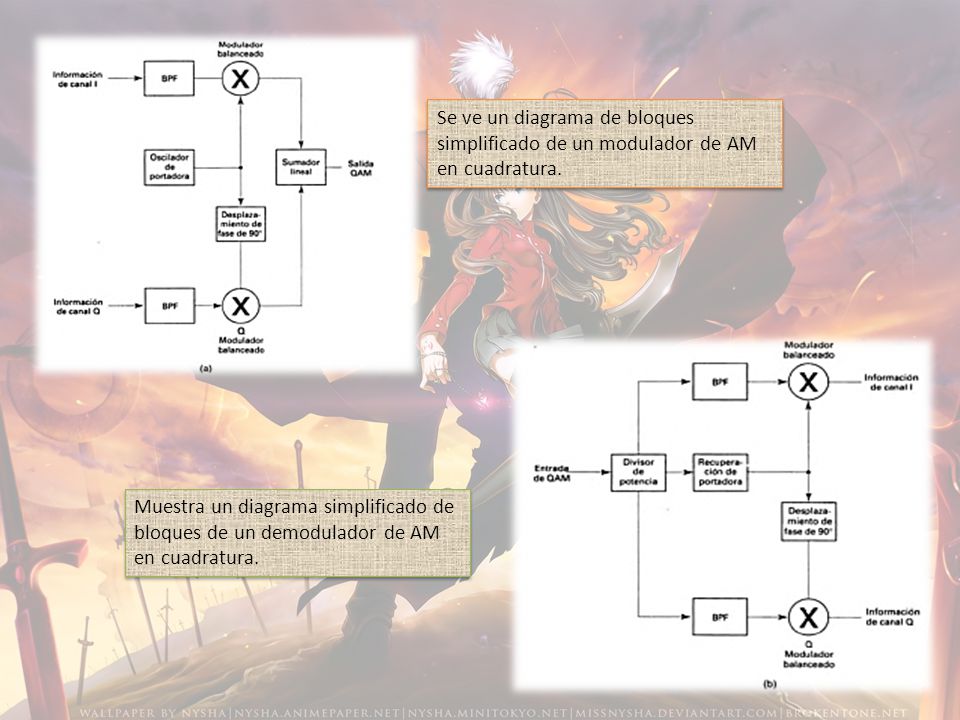

12 Se ve un diagrama de bloques simplificado de un modulador de AM en cuadratura.
Muestra un diagrama simplificado de bloques de un demodulador de AM en cuadratura.
