1 MODULACIÓN EN FRECUENCIA
Modulación Angular. MODULACIÓN EN FRECUENCIA

2 Definición de modulación
 La modulación consiste en hacer que un parámetro de la onda portadora cambie de valor según las variaciones de la señal moduladora, que es la información que queremos transmitir.

3 ¿Por qué es usa la modulación?
Facilita la PROPAGACIÓN de la señal de información. Ordena el RADIOESPECTRO. Disminuye DIMENSIONES de antenas. Optimiza el ancho de banda de cada canal. Evita INTERFERENCIA entre canales. Protege a la Información de las degradaciones por RUIDO.

4 Modulación Angular (MA) Introducción
En AM amplitud de la señal portadora seguía variaciones de la moduladora banda base. En MA la fase de la portadora la que sigue las variaciones de la señal banda base de información. La MA permite discriminar de forma más eficiente el ruido y las interferencias que en el caso de AM. MA permite mayor ancho de banda de s(t). PM – Phase Modulation FM – Frequency Modulation.

5 Representación Matemática
En este caso la envolvente compleja viene dada por: Donde θ(t) función lineal de m(t). Siendo la señal modulada: Teniendo esto como base, la diferencia entre AM y FM vendrá dado por la forma de obtener s(t) a partir de la señal mensaje m(t).

6 MODULACIÓN FM

7 Modulación FM Este es un caso de modulación tanto las señales de transmisión como las señales de datos son analógicas. El ancho de banda para modulación FM es de 88 y 108 MHz y 225 kHz por canal con una separación entre dos canales adyacentes de 200 kHz

8 Modulación FM Usos: Radio. Televisión Subportadora de sonido
SECAM, el sistema de televisión SECAM modula la información de color en FM. Micrófonos inalámbricos Ayudas a la navegación aérea.

9 PM y FM Para PM: Para FM Sensitividad de fase del modulador de fase rad/v Constante de desviación de frecuencia rad/v-s

10 Phase Modulation An example of phase modulation. The top diagram shows the modulating signal superimposed on the carrier wave. The bottom diagram shows the resulting phase-modulated signal.

11 Frequency Modulation An example of frequency modulation. The top diagram shows the modulating signal superimposed on the carrier wave. The bottom diagram shows the resulting frequency-modulated signal.

12 Generación de PM a partir de FM y Viceversa
Nos damos cuenta que FM es equivalente a modular en fase si en lugar de m(t) usamos su integral. Equivalentemente, PM es equivalente a modular en frecuencia si en lugar de m(t) usamos su derivada. PM FM

13 Generador de FM usando un modulador de fase
Integrador Ganancia: Modulador de fase PM Señal FM

14 Generador de PM usando un modulador de frecuencia
Diferenciador Ganancia: Modulador de frecuencia Señal PM

15 Frecuencia instantánea
Una señal paso banda es representada por: donde: La frecuencia instantánea viene definida por: Confusión de termino

16 Frecuencia instantánea
Para el caso de FM tendríamos que la frecuencia instantánea: Confusión de termino Varía alrededor de la frecuencia de la portadora (fc) y en una forma que es directamente proporcional a la señal moduladora m(t), es por esto que es llamada Modulación en Frecuencia

17 Frecuencia instantánea
m(t) La frecuencia instantánea varía cuando una señal sinusoidal es usada.

18 Desviación máxima de Frecuencia
La desviación de frecuencia respecto a la frecuencia de la portadora es: La desviación máxima de frecuencia es:

19 Desviación máxima de Frecuencia
Para señales FM la desviación máxima de frecuencia es: Constante de desviación de frecuencia rad/v-s

20 Desviación máxima de fase
Esta definida por: Para PM tenemos:

21 Índice de modulación Existen dos índices de modulación: De Fase: βp
De Frecuencia: βf Donde: ; ∆θ : Desviación máxima de fase ; ∆F : Desviación máxima de frecuencia, B : ancho de banda El índice de modulación β representa la máxima desviación de la fase instantánea θi(t) con respecto a la fase de la portadora sin modular 2πfct.

22 Análisis espectral de la señal modulada angularmente
El espectro de una señal modulada esta dado por: Donde

23 Señal modulada FM

24 Espectro de una Señal FM modulada por una señal sinusoidal
También llamada Tono Simple. En este tipo de modulaciones la amplitud de la portadora se mantiene constante. Cuando hay modulación por una señal sinusoidal se da que: fm = frecuencia de la sinusoide Si las señales FM y PM tienen la misma desviación pico en frecuencia => βp = βf

25 Espectro de una Señal FM modulada por una señal sinusoidal
Asumiendo que la modulación en una señal FM ES: La envolvente compleja es: Usando Series de Fourier:

26 Espectro de una Señal FM modulada por una señal sinusoidal
donde los coeficientes de la serie están dados por: lo que se reduce a: Esta integral es conocida como la Función de Bessel del primer tipo de orden n.

27 Espectro de una Señal FM modulada por una señal sinusoidal
Haciendo transformada de Fourier de nuestra envolvente compleja tenemos: Así obtenemos el espectro de una señal FM modulada por un tono simple.

28 Funciones de Bessel

29 Espectro para una modulación sinusoidal FM o PM con varios β

30 Espectro para una modulación sinusoidal FM o PM con varios β

31 Espectro para una modulación sinusoidal FM o PM con varios β

32 Regla de Carson Es una regla para el cálculo del ancho de banda.
BT = 2∆f + 2fm = 2 ∆f (1 +1/ β ) = 2fm (β + 1) BT = 2(β+1)BW donde β : índice de modulación en fase; BW : ancho de banda de señal moduladora que es igual a fm para una señal sinusoidal. Cuando el β aumenta también lo hace el ancho de banda.

33 Ejercicio Una forma de onda de RF modulada está dada por:
500cos[ wct + 20 cos w1t ], donde w1=2πf1, f1=1kHz y fc=100MHz. Si la constante de desviación de fase es de 100rad/V encuentre la expresión matemática correspondiente al voltaje de modulación de fase m(t). ¿Cuál es su valor pico y su frecuencia? Si la constante de desviación de frecuencia es de 106 rad/V.s, encuentre la expresión matemática correspondiente al voltaje de modulación de frecuencia m(t). ¿Cuál es su pico y cuál es su frecuencia? Si la onda de radiofrecuencia aparece a través de una carga de 50ohm, determine la potencia promedio.

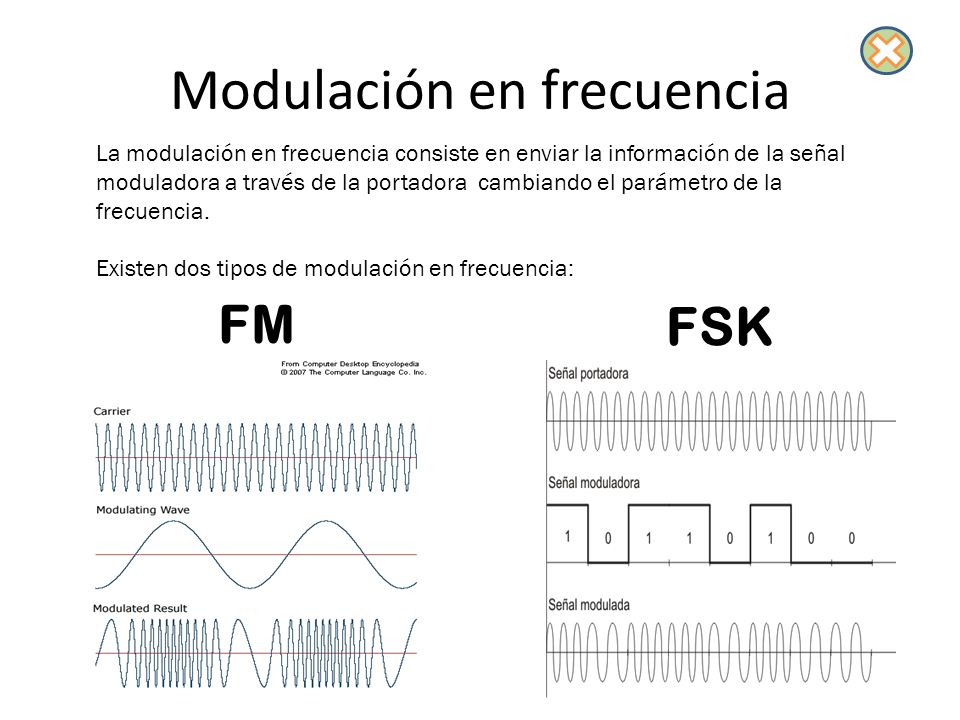

34 Modulación en frecuencia
La modulación en frecuencia consiste en enviar la información de la señal moduladora a través de la portadora cambiando el parámetro de la frecuencia. Existen dos tipos de modulación en frecuencia: FM FSK

35 MODULACIÓN FSK

36 Modulación Fsk Este es un caso de modulación las señales de transmisión son analógicas y las señales de datos digital. El ancho de banda depende del número de bits que queramos modular, cuantos más bit, más separadas tienen que estar las dos frecuencias utilizadas.

37 Modulación fsk Usos: Módems para transmisión de datos Radio digital
