1 UNIVERSIDAD NACIONAL DE INGENIERIA UNI - Norte
Módulo III “Desmembraciones” Ing. Sergio Navarro Hudiel Sábado 12 Julio 2008

2 No es más que separar . En la topografía es un sinónimo de dividir.

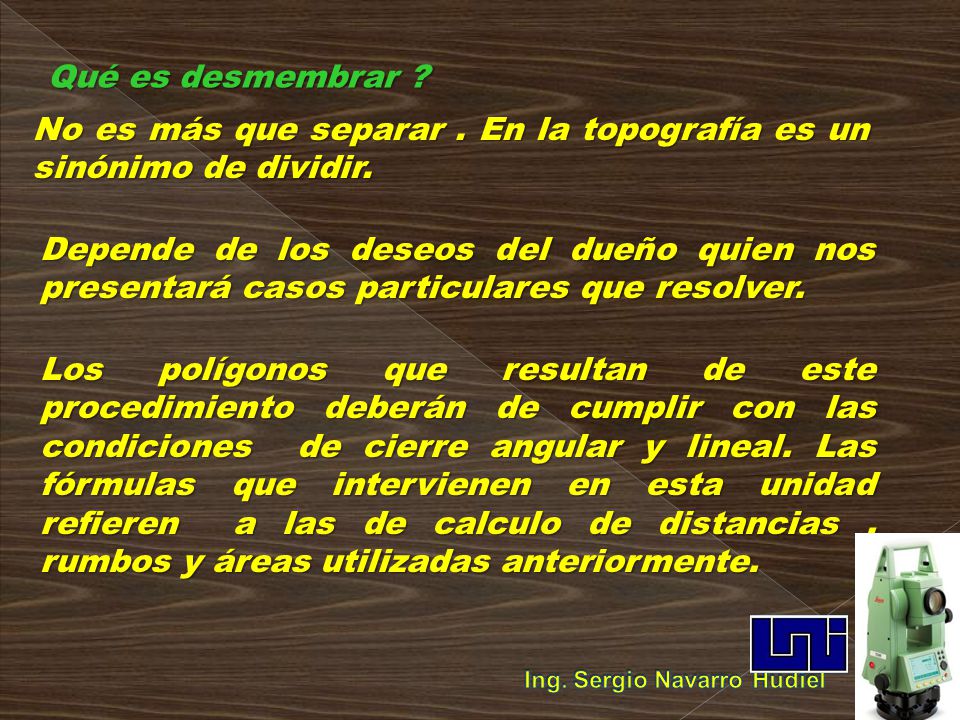

Qué es desmembrar ? No es más que separar . En la topografía es un sinónimo de dividir. Depende de los deseos del dueño quien nos presentará casos particulares que resolver. Los polígonos que resultan de este procedimiento deberán de cumplir con las condiciones de cierre angular y lineal. Las fórmulas que intervienen en esta unidad refieren a las de calculo de distancias , rumbos y áreas utilizadas anteriormente. Ing. Sergio Navarro Hudiel

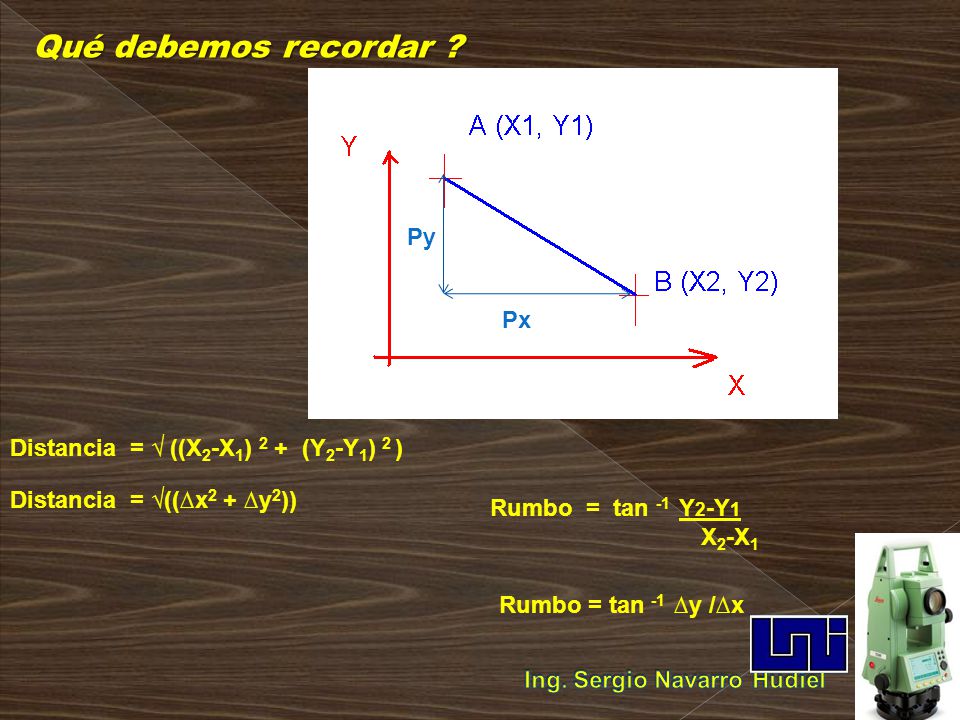

3 Qué debemos recordar ? Py Px Distancia = √ ((X2-X1) 2 + (Y2-Y1) 2 )
Distancia = √((∆x2 + ∆y2)) Rumbo = tan -1 Y2-Y1 X2-X1 Rumbo = tan -1 ∆y /∆x Ing. Sergio Navarro Hudiel

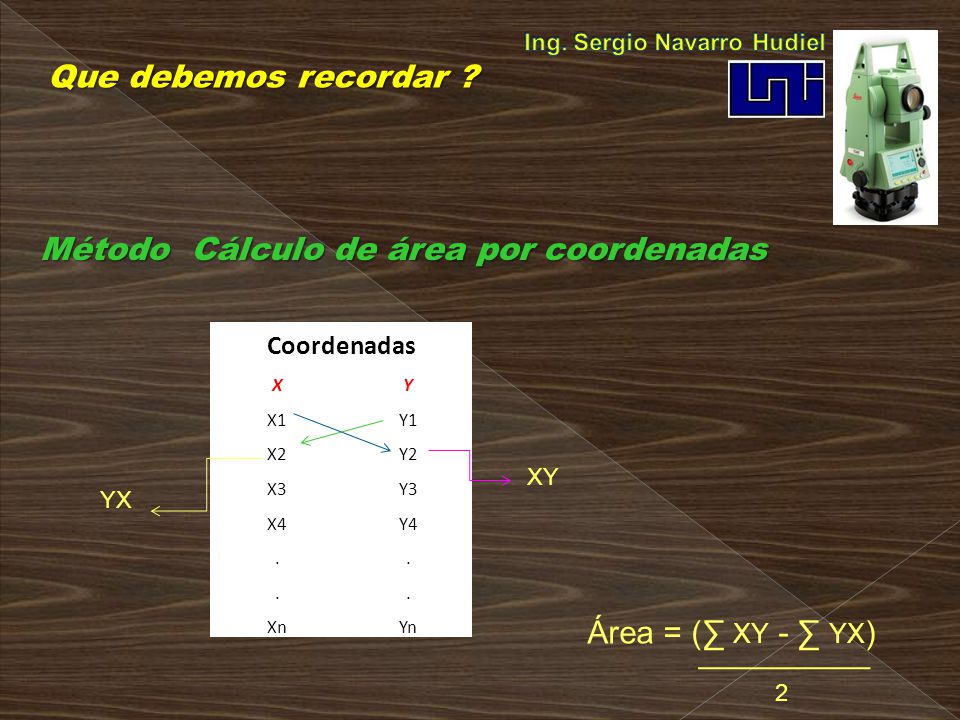

4 Método Cálculo de área por coordenadas
Ing. Sergio Navarro Hudiel Que debemos recordar ? Método Cálculo de área por coordenadas Coordenadas X Y X1 Y1 X2 Y2 X3 Y3 X4 Y4 . Xn Yn XY YX Área = (∑ XY - ∑ YX) 2

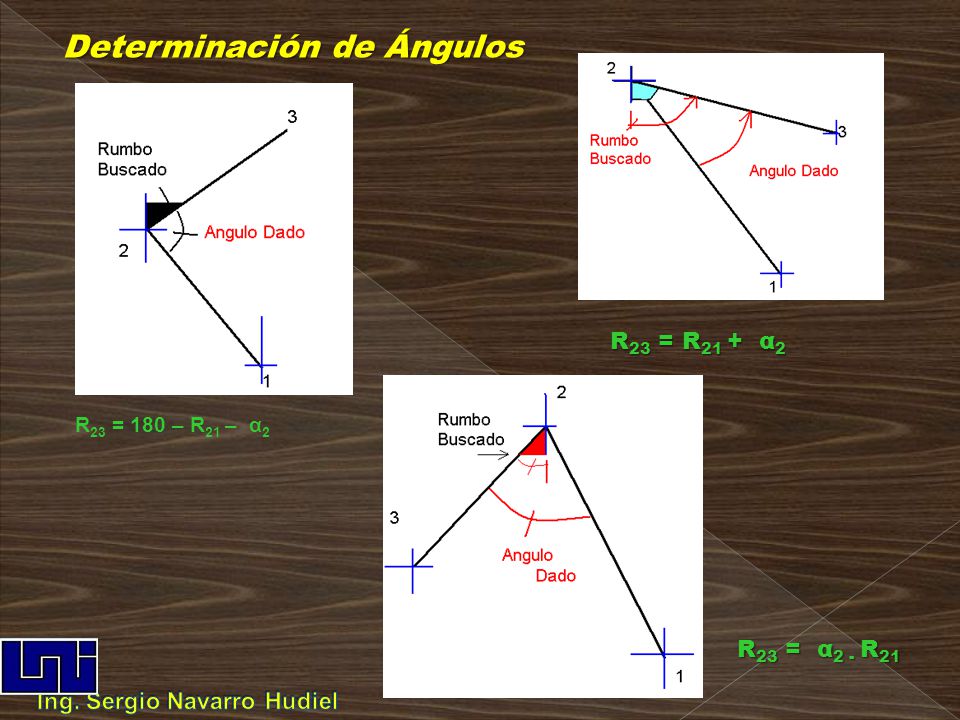

5 Determinación de Ángulos
R23 = 180 – R21 – α2 R23 = R21 + α2 R23 = α2 - R21 Ing. Sergio Navarro Hudiel

6 La divisoria es la línea que divide al poligono.
Los problemas vinculados a esta unidad refieren a la determinación de las coordenadas de los puntos que definen la divisoria. Si usted conoce las coordenadas de los puntos podrá encontrar: Rumbo o Dirección Distancia Área Ing. Sergio Navarro Hudiel

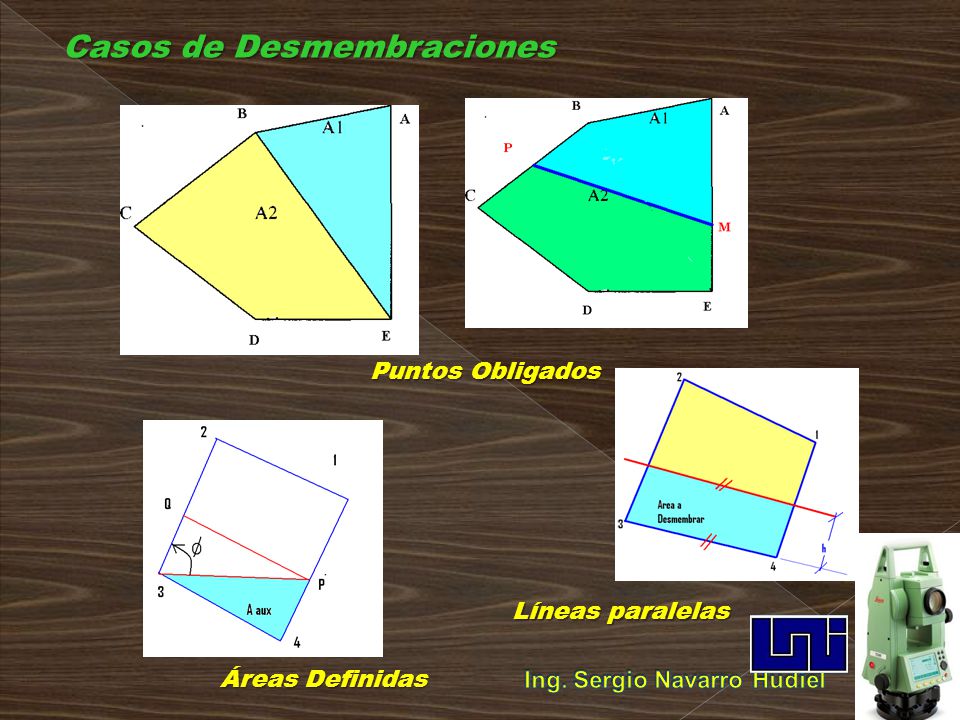

7 Casos de Desmembraciones
Puntos Obligados Líneas paralelas Áreas Definidas Ing. Sergio Navarro Hudiel

8 Fin Gracias…. Ing. Sergio Navarro Hudiel
