9 Intersecciones Intersección: Encuentro de dos líneas, dos superficies o dos sólidos que recíprocamente se cortan, y que es, respectivamente, un punto, una línea y una superficie. DICCIONARIO DE LA LENGUA ESPAÑOLA - Vigésima segunda edición. Sección: Figura que resulta de la intersección de un plano o planos con el cuerpo o pieza

10 Posibles casos de intersección
-Mordedura Penetración Penetración completa Penetración Tangencial Penetración máxima o mutua (Tangencial Doble) Inclusión

11 Mordedura Se caracteriza porque cada superficie o sólido corta parcialmente al otro. La curva de intersección es una línea continua, quebrada o curva, y casi siempre alabeada.

12 Penetración completa Uno de los elementos penetra en el otro , atravesándola por completo. La intersección se compone de una curva de entrada y otra de salida, distintas e independientes entre sí.

13 Penetración Tangencial
Es un caso particular de la anterior, caracterizado porque las curvas de entrada y salida son tangentes en un punto (T) punto (T)

14 Penetración máxima o mutua (Tangencial Doble)
En este caso las curvas de entrada y salida tienen dos puntos comunes (dobles), o son tangentes en dos puntos. En este caso la penetración es reciproca, y al mismo tiempo máxima. punto (2T)

15 Penetración Tangencial
Penetración máxima o mutua (Tangencial Doble) Mordedura Penetración completa

16 Método de obtención de intersecciones

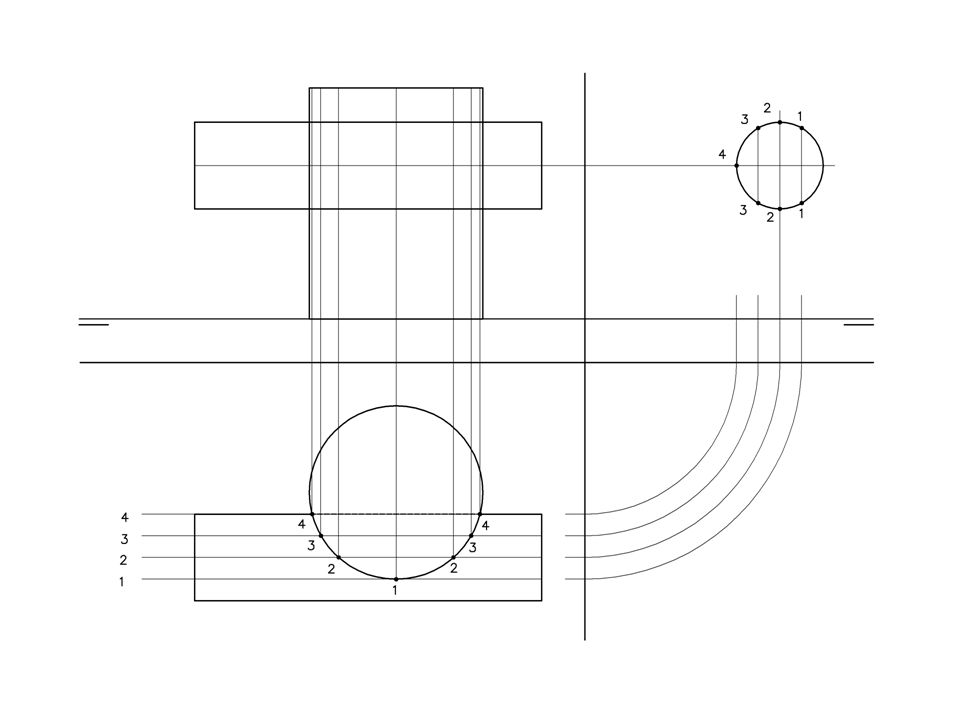

El método general para hallar la intersección resultante del encuentro de dos superficies o sólidos, consiste en cortar ambos elementos por un plano auxiliar (llamados también cortantes o secantes), y hallar sus intersecciones respectivas comunes a las dos superficies. Repitiendo esta operación con tantas superficies auxiliares como sean necesarias para delimitar el encuentro. Los puntos resultantes de cada sección se vincularan ordenadamente hasta obtener la intersección graficada.
