1 INSTITUCION UNIVERSITARIA COLEGIO MAYOR DEL CAUCA

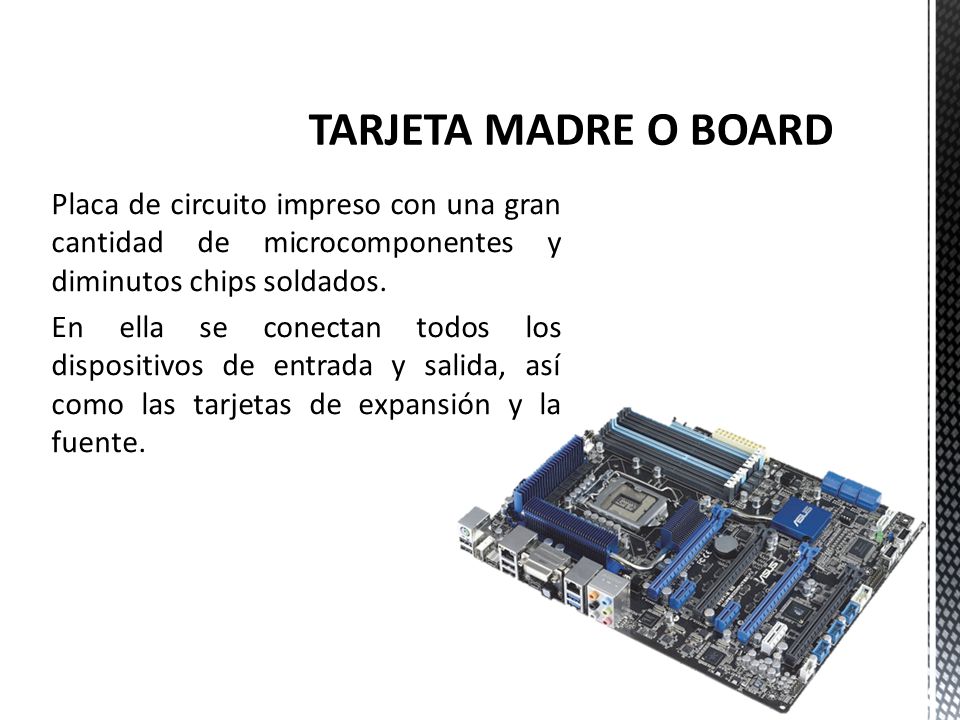

2 Placa de circuito impreso con una gran cantidad de microcomponentes y diminutos chips soldados. En ella se conectan todos los dispositivos de entrada y salida, así como las tarjetas de expansión y la fuente.

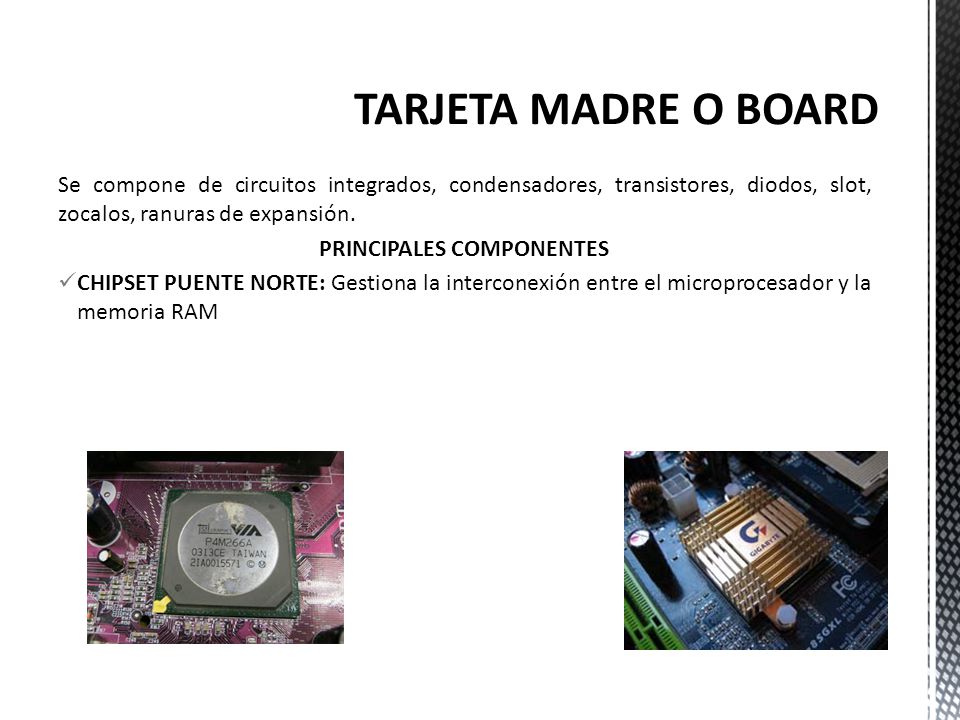

3 Se compone de circuitos integrados, condensadores, transistores, diodos, slot, zocalos, ranuras de expansión. PRINCIPALES COMPONENTES CHIPSET PUENTE NORTE: Gestiona la interconexión entre el microprocesador y la memoria RAM

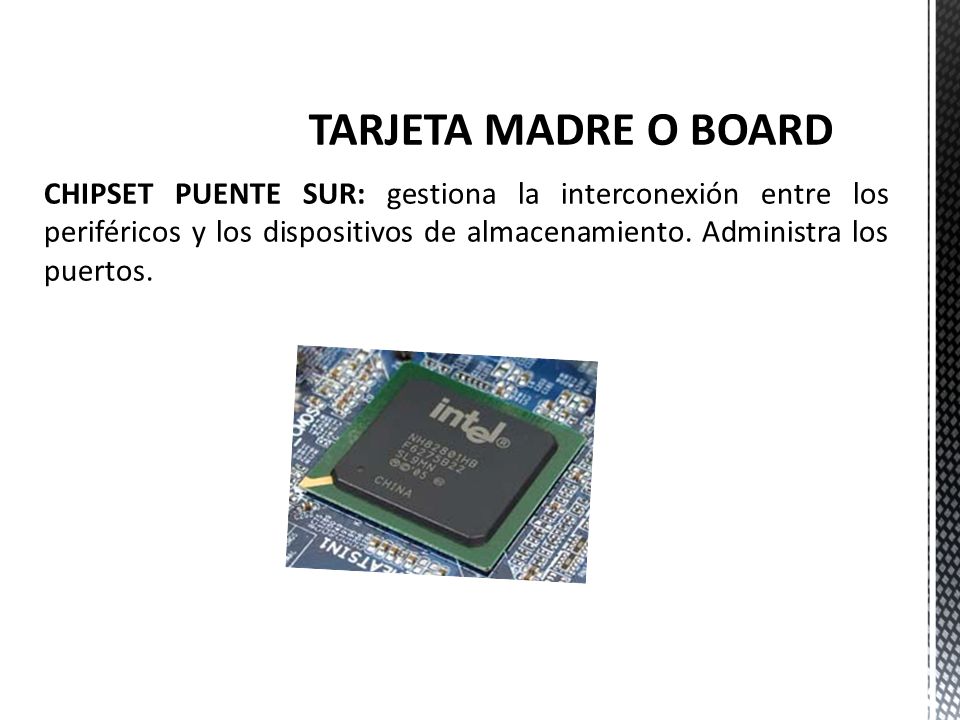

4 CHIPSET PUENTE SUR: gestiona la interconexión entre los periféricos y los dispositivos de almacenamiento. Administra los puertos.

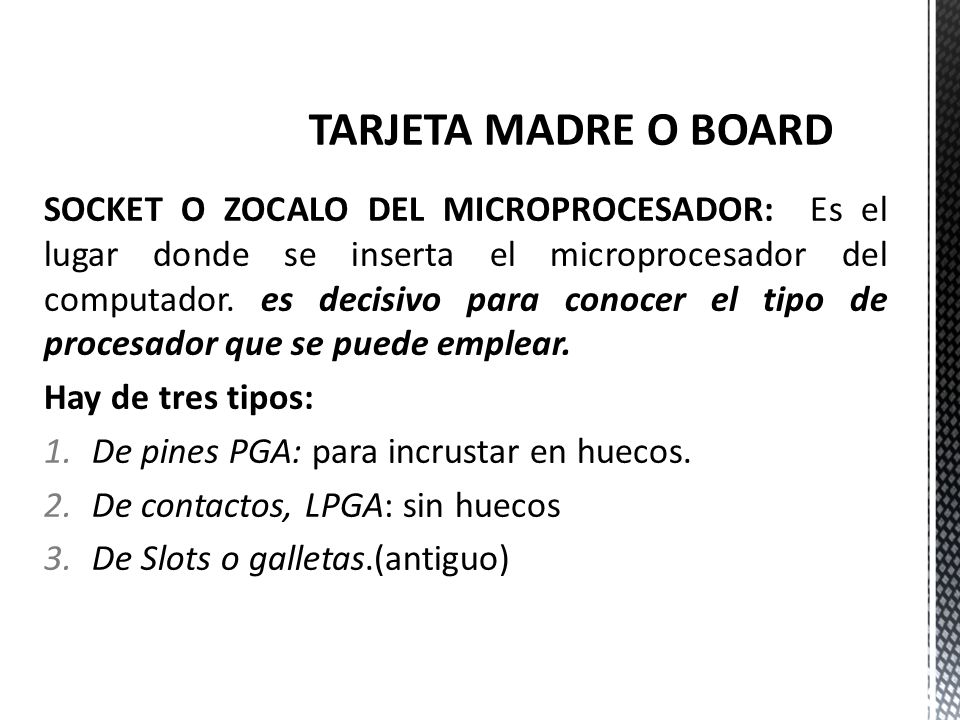

5 SOCKET O ZOCALO DEL MICROPROCESADOR: Es el lugar donde se inserta el microprocesador del computador. es decisivo para conocer el tipo de procesador que se puede emplear. Hay de tres tipos: 1.De pines PGA: para incrustar en huecos. 2.De contactos, LPGA: sin huecos 3.De Slots o galletas.(antiguo)

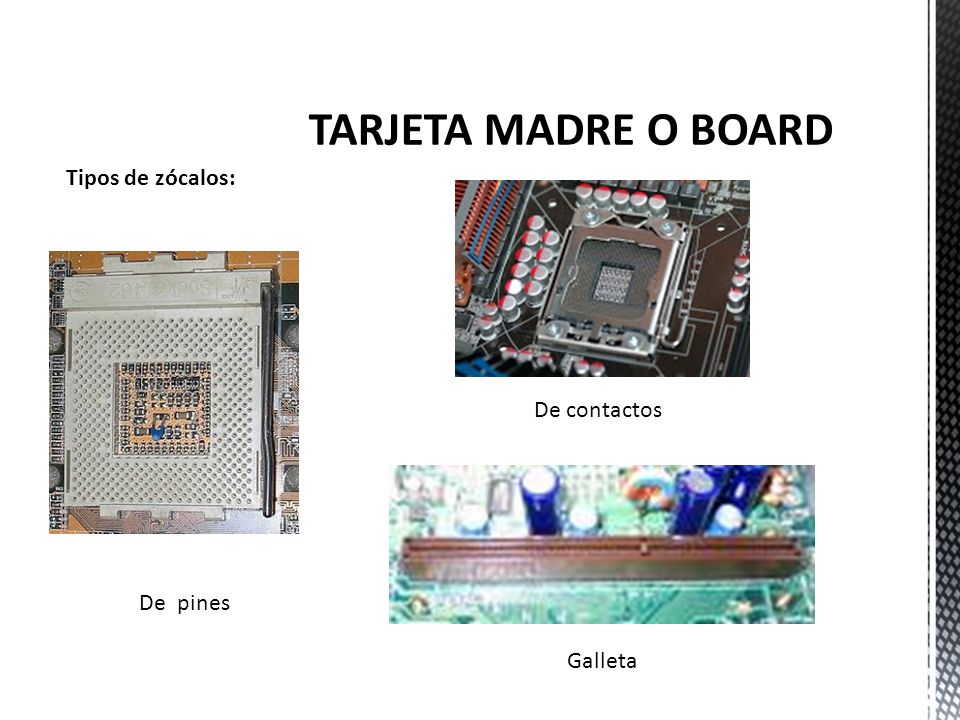

6 Tipos de zócalos: De pines De contactos Galleta

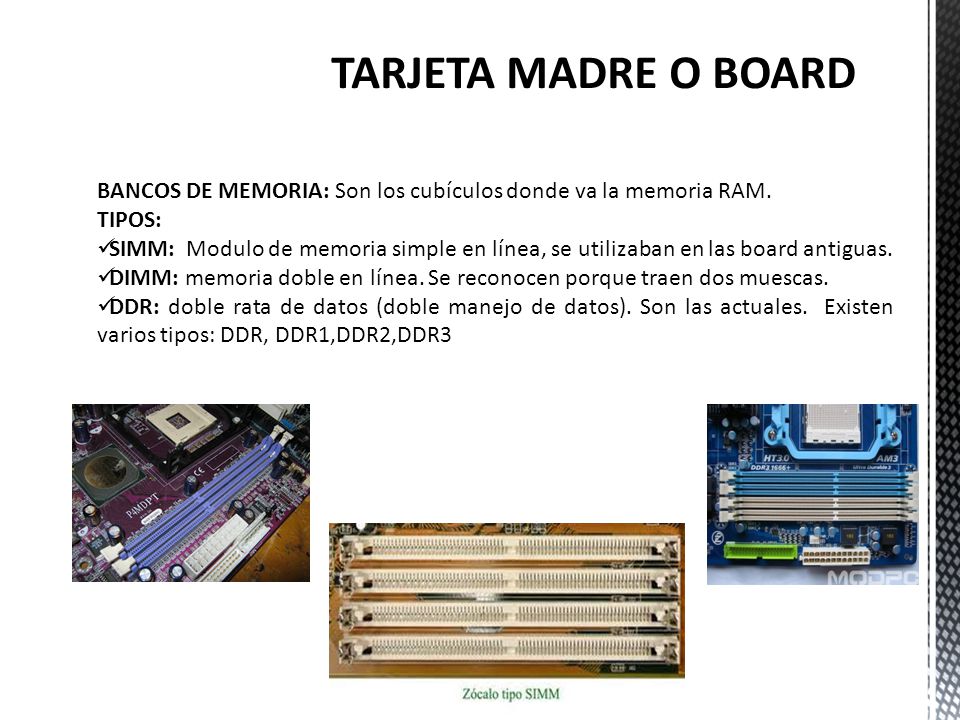

7 BANCOS DE MEMORIA: Son los cubículos donde va la memoria RAM. TIPOS: SIMM: Modulo de memoria simple en línea, se utilizaban en las board antiguas. DIMM: memoria doble en línea. Se reconocen porque traen dos muescas. DDR: doble rata de datos (doble manejo de datos). Son las actuales. Existen varios tipos: DDR, DDR1,DDR2,DDR3

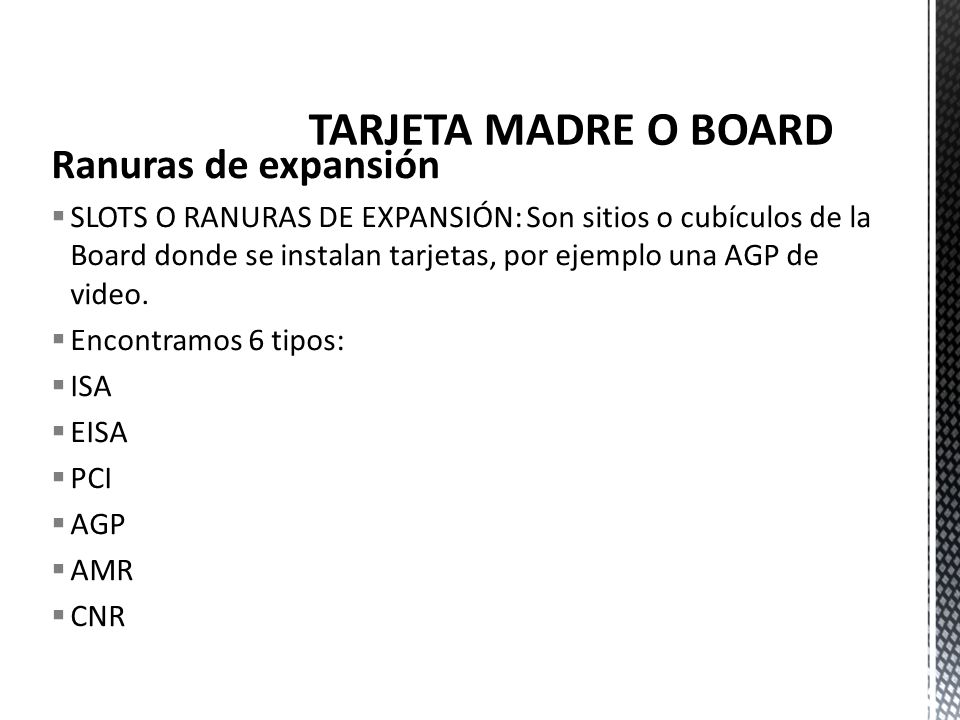

8 Ranuras de expansión  SLOTS O RANURAS DE EXPANSIÓN: Son sitios o cubículos de la Board donde se instalan tarjetas, por ejemplo una AGP de video.  Encontramos 6 tipos:  ISA  EISA  PCI  AGP  AMR  CNR

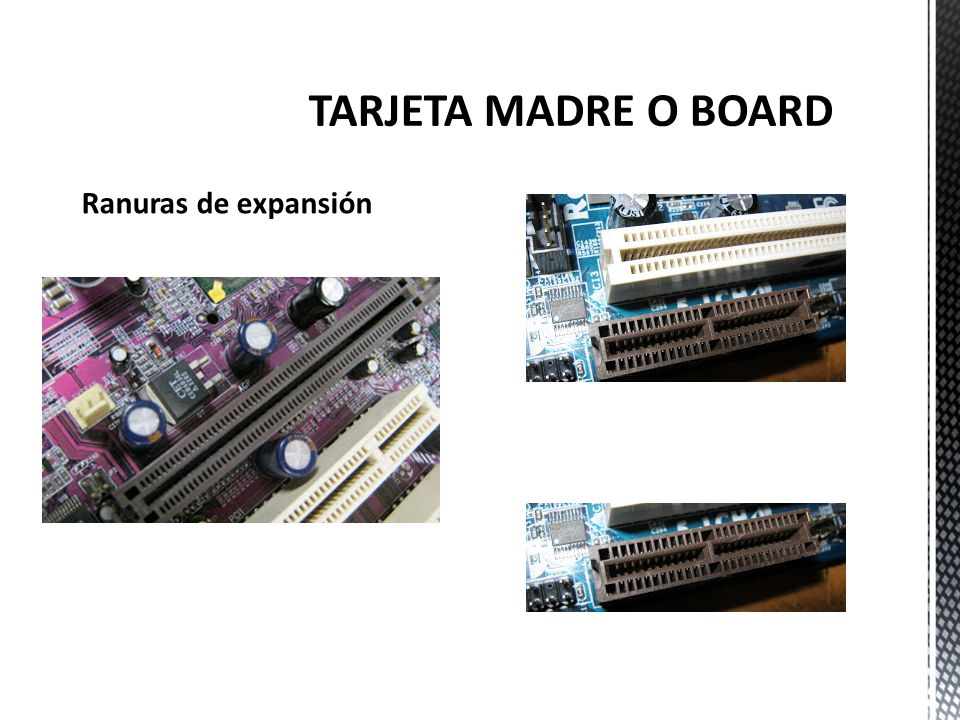

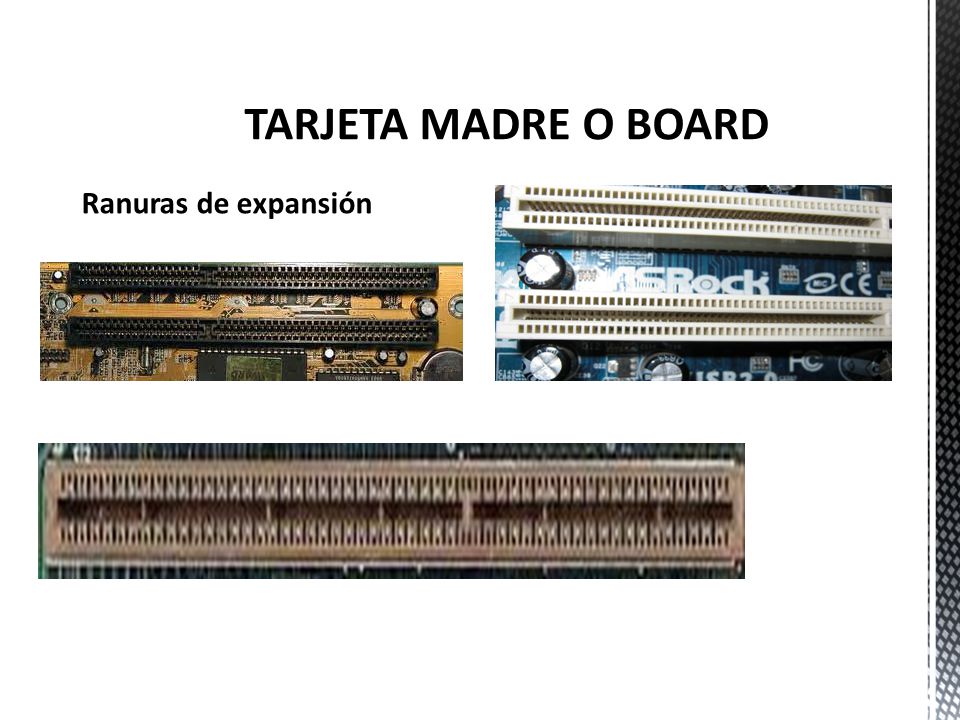

9 Ranuras de expansión

10

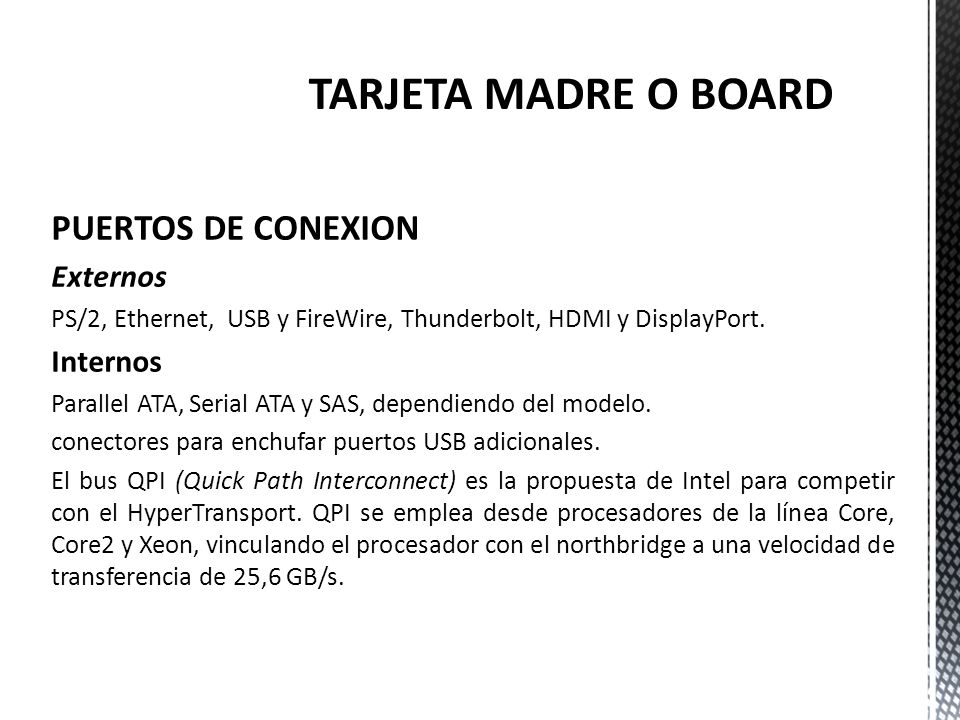

11 PUERTOS DE CONEXION Externos PS/2, Ethernet, USB y FireWire, Thunderbolt, HDMI y DisplayPort. Internos Parallel ATA, Serial ATA y SAS, dependiendo del modelo. conectores para enchufar puertos USB adicionales. El bus QPI (Quick Path Interconnect) es la propuesta de Intel para competir con el HyperTransport. QPI se emplea desde procesadores de la línea Core, Core2 y Xeon, vinculando el procesador con el northbridge a una velocidad de transferencia de 25,6 GB/s.

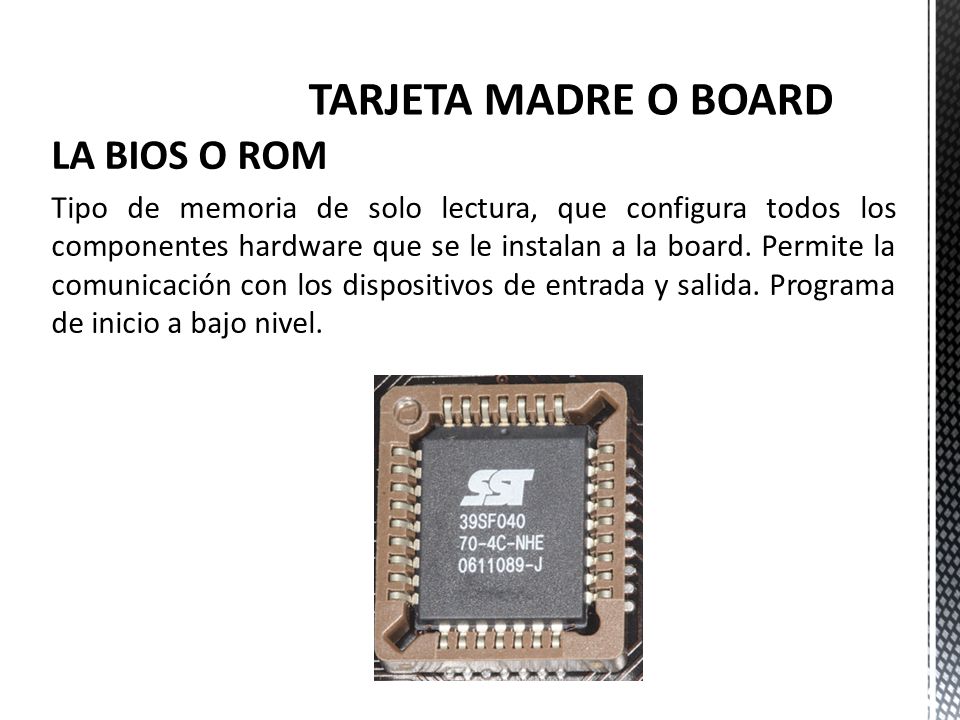

12 LA BIOS O ROM Tipo de memoria de solo lectura, que configura todos los componentes hardware que se le instalan a la board. Permite la comunicación con los dispositivos de entrada y salida. Programa de inicio a bajo nivel.

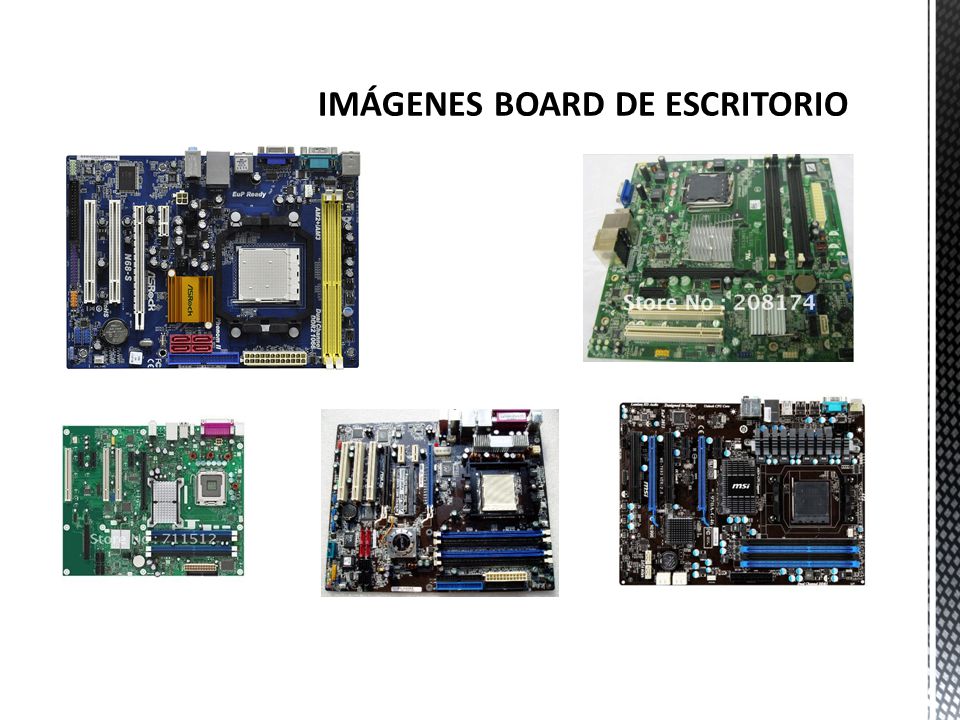

13

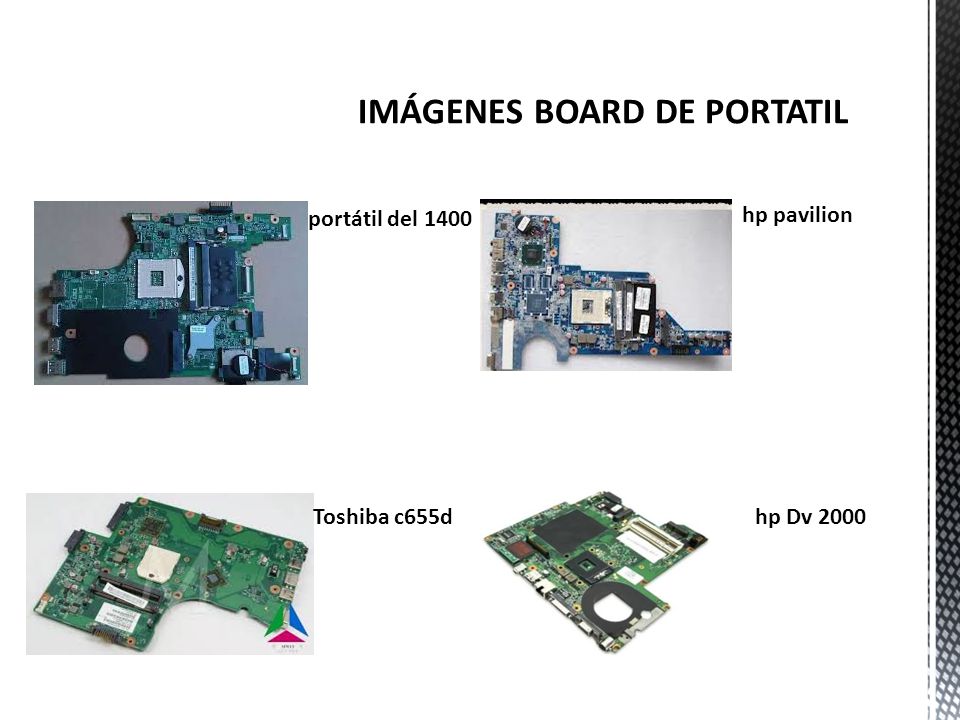

14 portátil del 1400 Toshiba c655d hp pavilion hp Dv 2000
