1 Universidad Nacional de Ingeniería
¿Qué son los rfPIC? Ian García Ian García

2 Aun así, no parecen tener mucha salida en el mercado.
PICs wireless El microcontrolador rfPIC integra todas las prestaciones del PICmicro de Microchip con la capacidad de comunicación wireless UHF para aplicaciones RF de baja potencia. Estos dispositivos ofrecen un diseño muy comprimido para ajustarse a los cada vez más demandados requerimientos de miniaturización en aparatos electrónicos. Aun así, no parecen tener mucha salida en el mercado. Ian García

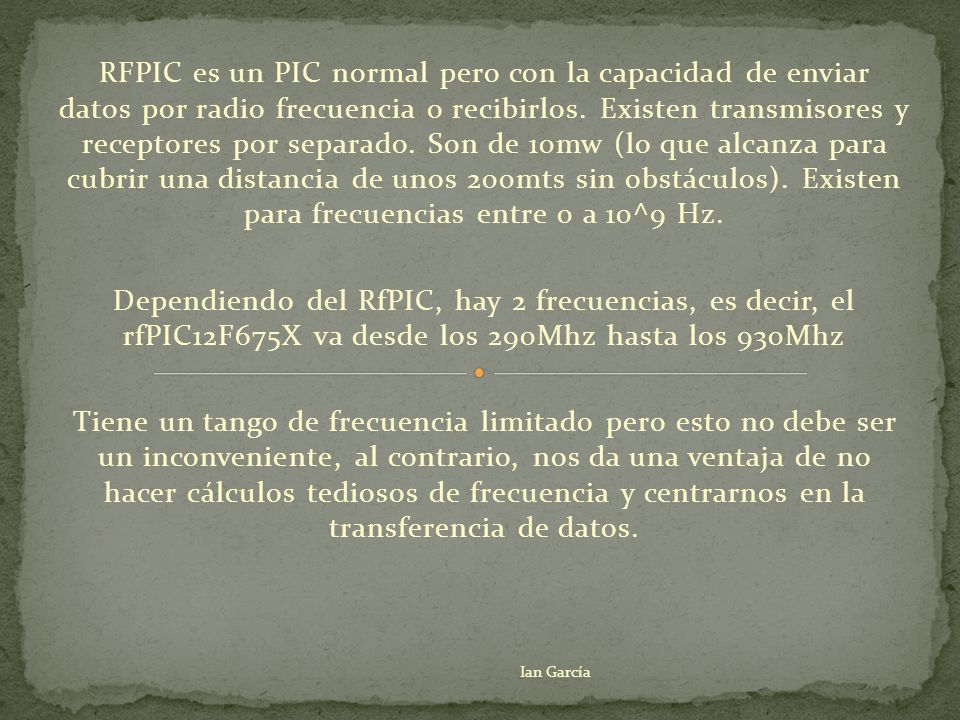

3 RFPIC es un PIC normal pero con la capacidad de enviar datos por radio frecuencia o recibirlos. Existen transmisores y receptores por separado. Son de 10mw (lo que alcanza para cubrir una distancia de unos 200mts sin obstáculos). Existen para frecuencias entre 0 a 10^9 Hz. Dependiendo del RfPIC, hay 2 frecuencias, es decir, el rfPIC12F675X va desde los 290Mhz hasta los 930Mhz Tiene un tango de frecuencia limitado pero esto no debe ser un inconveniente, al contrario, nos da una ventaja de no hacer cálculos tediosos de frecuencia y centrarnos en la transferencia de datos. Ian García

4 Modulación con rfPIC Ian García

5 Modulación ASK La modulación ASK (amplitud-shift keying) es una conmutación en amplitud, donde se multiplica una portadora con una amplitud fija y una frecuencia fija por el “1” digital que se desea enviar. Es decir, cuando se presenta un “1” digital, la portadora no se ve afectada, mientras que si existe un “0” digital, la portadora se multiplica por cero, dando 0 a la salida. Ian García

6 Ian García

7 Modulación FSK Es otro tipo relativamente sencillo y de baja eficiencia de conmutación digital que manejas los rfPICs. La FSK binaria es una forma de modulación de ángulo de amplitud constante, parecido a la modulación convencional de frecuencia (FM), pero esta trabaja con 2 frecuencias denotadas como F1 y F2. Cuando se presenta un “1” digital, la salida es la portadora a una frecuencia F1, en caso contrario, “0” digital, la salida vuelve a ser la portadora pero a una frecuencia F2. Ian García

8 Ian García

9 Con la FSK binaria hay un cambio de frecuencia de salida cada vez que cambia la condición lógica de la señal binaria de entrada. En consecuencia, la rapidez de cambio de la salida es igual a la rapidez del cambio en la entrada. Los dispositivos rfPIC fueron diseñados para modular en dos frecuencias: 315Mhz y Mhz, la COFETEL(Comisión federal de telecomunicaciones) tiene asignada en 315Mhz a aplicaciones fijas y móviles y en Mhz un área de radio aficionados y de radiolocalización. Ian García

10 Ian García

11 Familia de RfPIC MICROCHIP ha desarrollado unas familias de microcontroladores con un anexo, que es una unidad transmisora de ASK y FSK. Ian García

12 De igual manera MICROCHIP creó 2 dispositivos para recibir señales enviadas por sus familias de rfPIC. La aplicación de estos dispositivos es algo tediosa debido a que dependen de elementos externos, cómo cristales, antena y PIC de propósito gral. para poder transmitir de manera eficaz y objetiva. Ian García

13 Microcontrolador de transmisión rfPIC12C509A-(F/G)
Es un dispositivo que combina un microcontrolador de rango básico como el 12C509 con una unidad de transmisión ASK o FSK, dependiendo del modelo. Independencia total entre unidad transmisora y receptora pto. Clave de MICROCHIP Ian García

14 Este microcontrolador es perfecto para aplicaciones inalámbricas como: control remoto, sistema de seguridad, sensores inalámbricos de bajo poder. Por su reducido tamaño es perfecto para aplicaciones con poco espacio. Es un PIC de bajo rendimiento y facil programación, cuenta con 33 instrucciones, 2 niveles de pila, clk interno de 4Mhz con bits de calibración, modos de direccionamiento directo e indirecto para instrucciones y datos. Ian García

15 No posee la función de interrupciones por ende el registro INTCON no existe.
Los bits de calibración están comprendidos dentro del registro Oscillator calibration (OSSCAL), los cuales calibran el oscilador interno de 4Mhz, son 6 bits de calibración, incrementando el valor OSSCAL, se incrementa la frecuencia de salida. En cuanto a programación, cuenta con dispositivos EPROM que tiene un encapsulado DIP que facilita el borrado de la memoria mediante rayos ultravioletas Ian García

16 Especificaciones Instrucciones de 12 bits. Dos niveles de pila
No maneja interrupciones Un timer de 8 bits Oscilador interno de 4Mhz Tecnología de programación en circuito Ian García

17 Conclusión Los RfPIC son útiles en circuitos RF de gama media-Baja, debido a sus limitaciones con respecto a su arquitectura interna, y algunas limitaciones, aunque escogiendo otro microcontrolador se puede llegar a tener una mejor respuesta. Tienen la misma función que un PIC de propósito gral, pero con algunos anexos y módulos por aparte pero no dejan de ser parecidos. Ian García
