Para lab jueves: Tutorial 6-1 y 6-3

Presentación del tema: "Para lab jueves: Tutorial 6-1 y 6-3"— Transcripción de la presentación:

1 Para lab jueves: Tutorial 6-1 y 6-3
Georeferenciación Para lab jueves: Tutorial 6-1 y 6-3

2 Moraleja Todas las capas (“layers”) de información geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de coordenadas.

3 Algunos errores en imágenes
Ausencia de coordenadas geográficas o planas. Fotos aéreas e imágenes telesensadas en su estado inicial Distorsiones panorámicas. Cambios de escala por movimientos de plataforma. Desplazamiento por relieve.

4

5 Desplazamiento por relieve
Aunque es una distorsión, el desplazamiento por relieve resulta ventajoso para interpretación pues provee la percepción de relieve.

6 Tipos de procesos Registro de imagen a imagen
Alineación de 2 imágenes. No necesariamente conlleva rectificación ni georeferenciación. Rectificación de imagen a mapa Ajustar la geometría de una imagen a un sistema de coordenadas planas (georeferenciación). Cambio de sistema de coordenadas

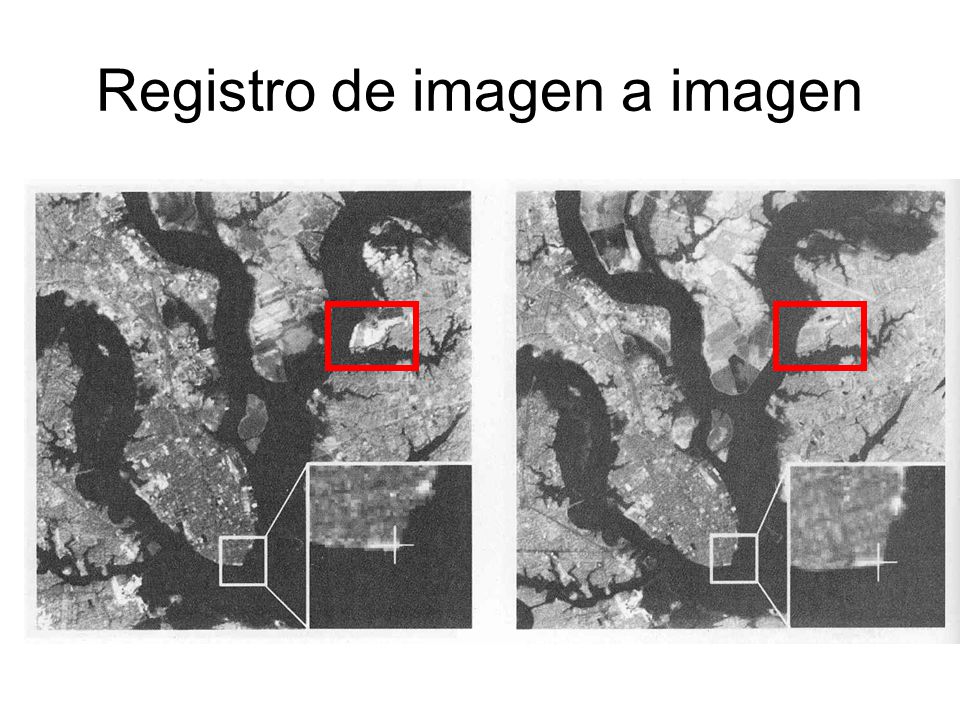

7 Registro de imagen a imagen

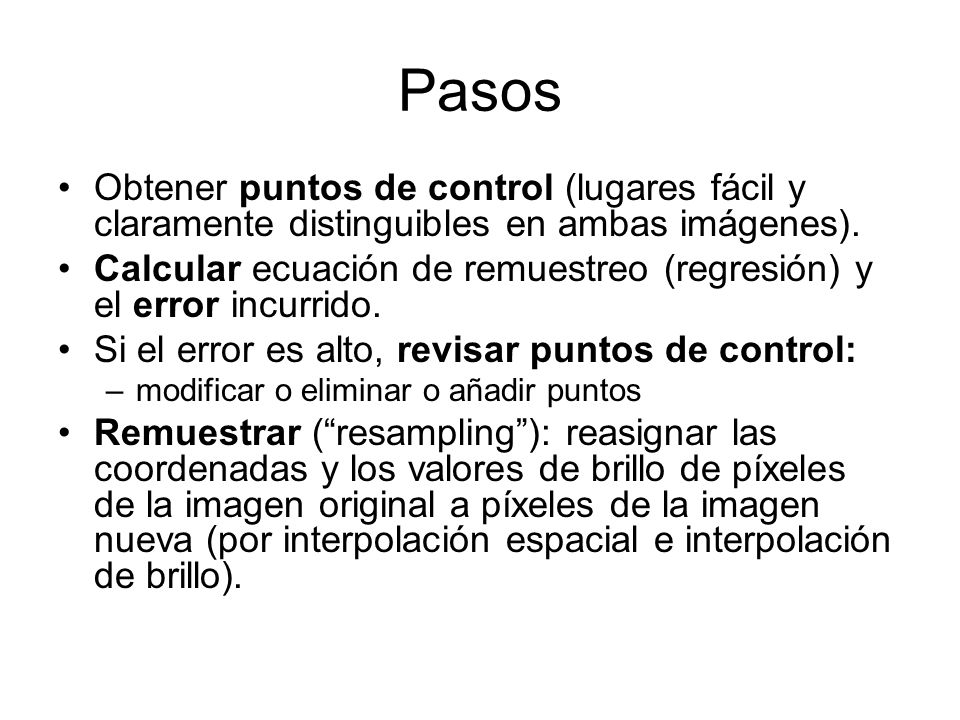

8 Pasos Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). Calcular ecuación de remuestreo (regresión) y el error incurrido. Si el error es alto, revisar puntos de control: modificar o eliminar o añadir puntos Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de píxeles de la imagen original a píxeles de la imagen nueva (por interpolación espacial e interpolación de brillo).

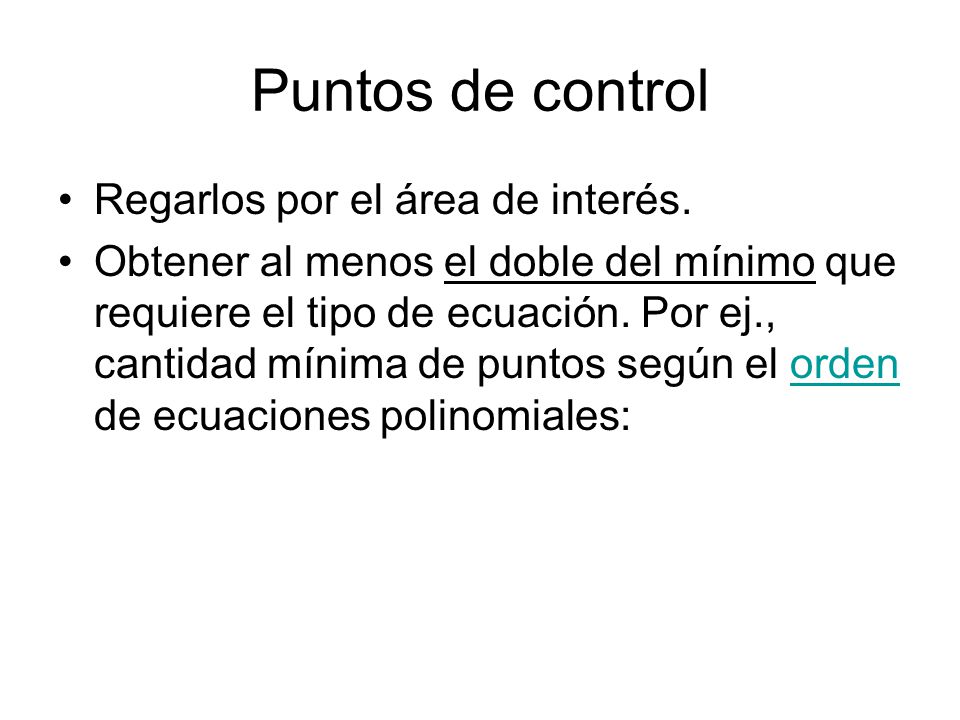

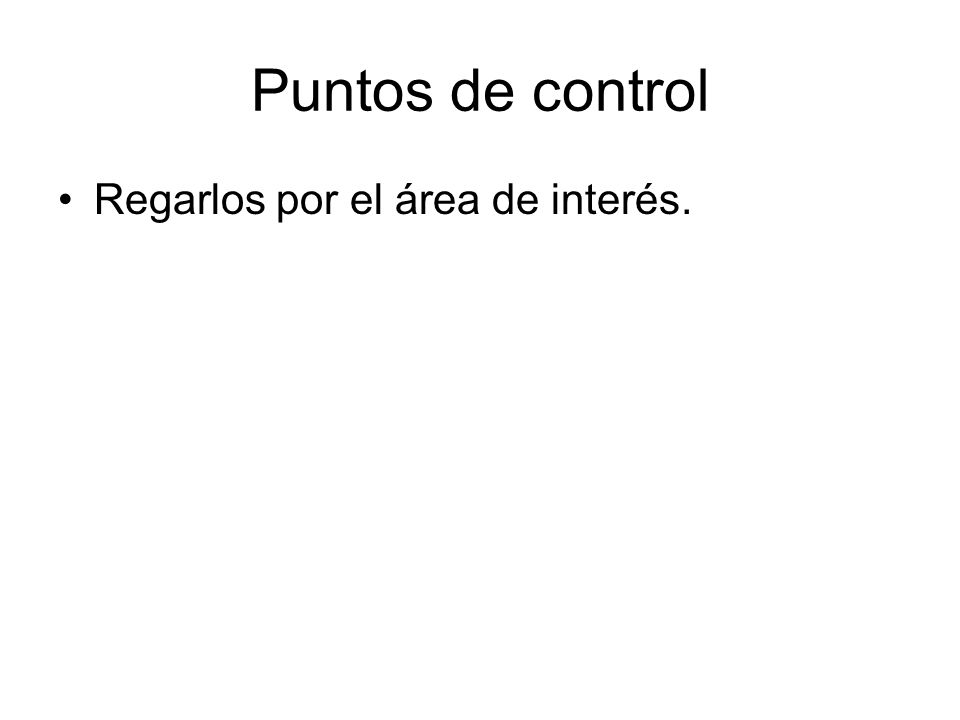

9 Puntos de control Regarlos por el área de interés.

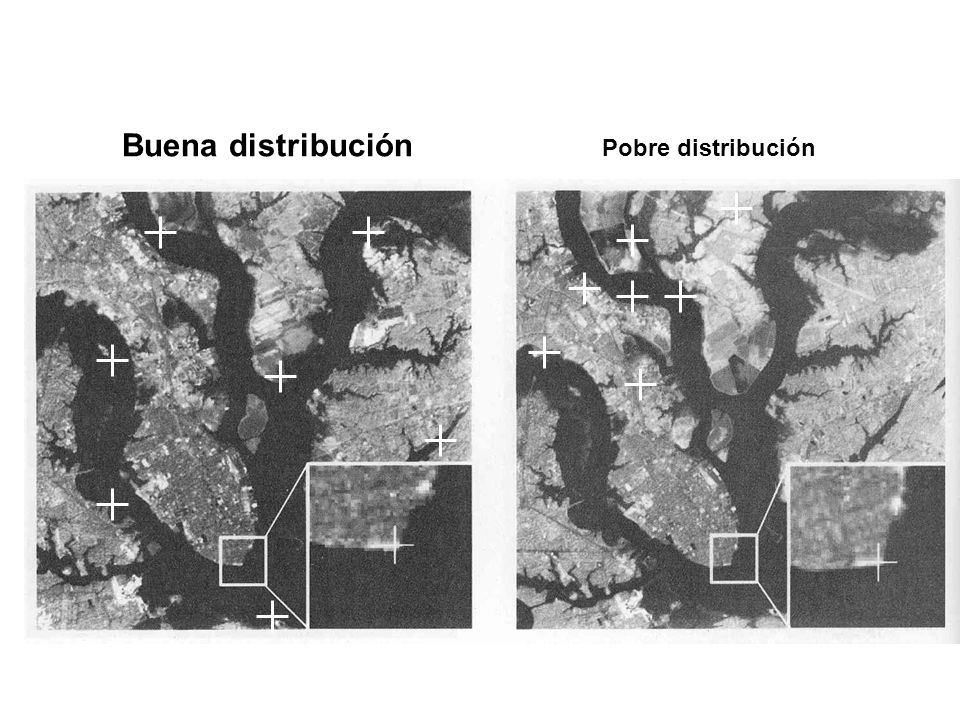

10 Buena distribución Pobre distribución

11 Puntos de control Regarlos por el área de interés.
Obtener al menos el doble del mínimo que requiere el tipo de ecuación. Por ej., cantidad mínima de puntos según el orden de ecuaciones polinomiales:

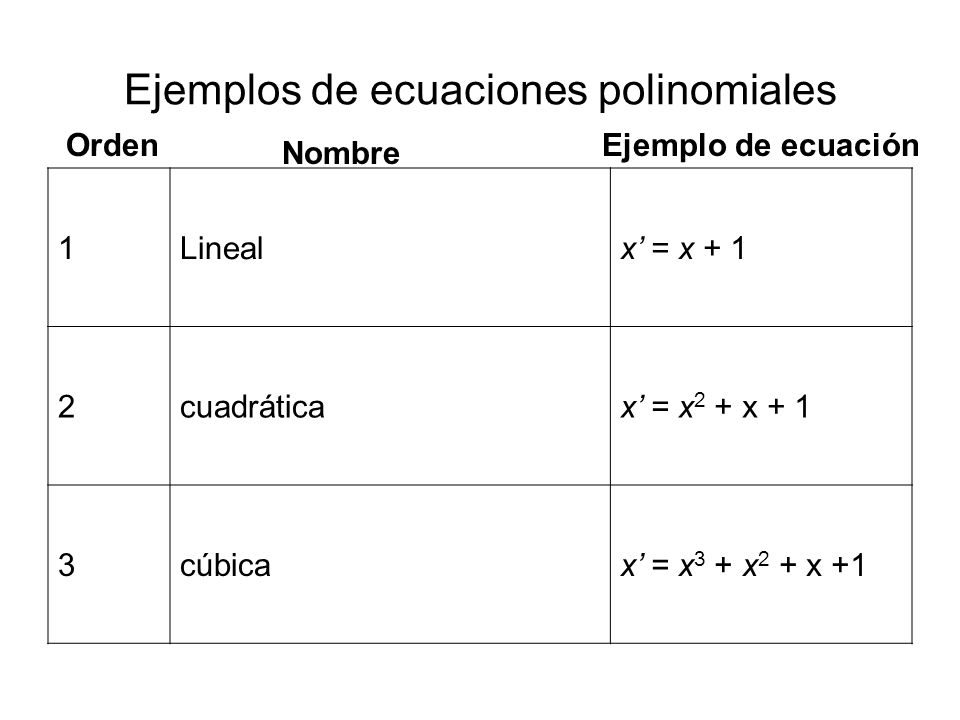

12 Ejemplos de ecuaciones polinomiales
Orden Ejemplo de ecuación Nombre 1 Lineal x’ = x + 1 2 cuadrática x’ = x2 + x + 1 3 cúbica x’ = x3 + x2 + x +1

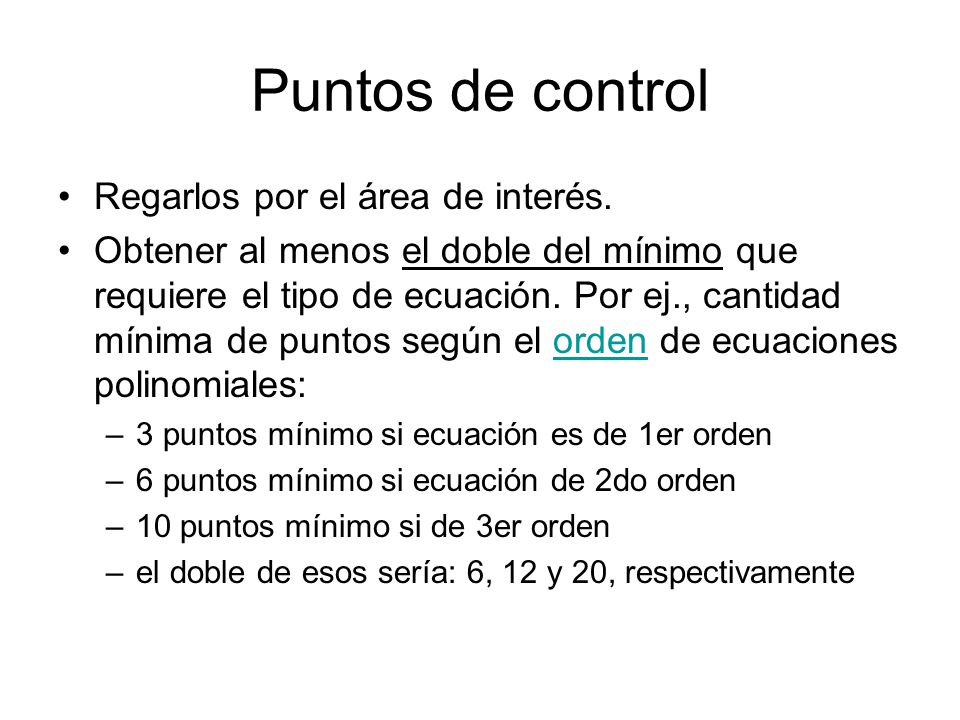

13 Puntos de control Regarlos por el área de interés.
Obtener al menos el doble del mínimo que requiere el tipo de ecuación. Por ej., cantidad mínima de puntos según el orden de ecuaciones polinomiales: 3 puntos mínimo si ecuación es de 1er orden 6 puntos mínimo si ecuación de 2do orden 10 puntos mínimo si de 3er orden el doble de esos sería: 6, 12 y 20, respectivamente

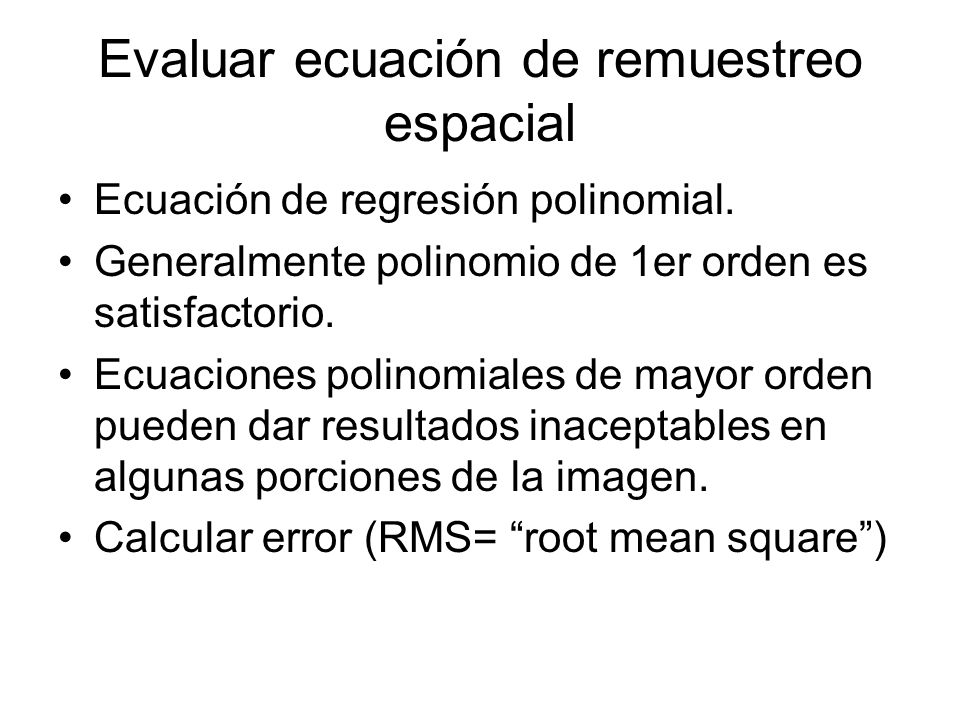

14 Evaluar ecuación de remuestreo espacial
Ecuación de regresión polinomial. Generalmente polinomio de 1er orden es satisfactorio. Ecuaciones polinomiales de mayor orden pueden dar resultados inaceptables en algunas porciones de la imagen.

15 First order

16 Evaluar ecuación de remuestreo espacial
Ecuación de regresión polinomial. Generalmente polinomio de 1er orden es satisfactorio. Ecuaciones polinomiales de mayor orden pueden dar resultados inaceptables en algunas porciones de la imagen. Calcular error (RMS= “root mean square”)

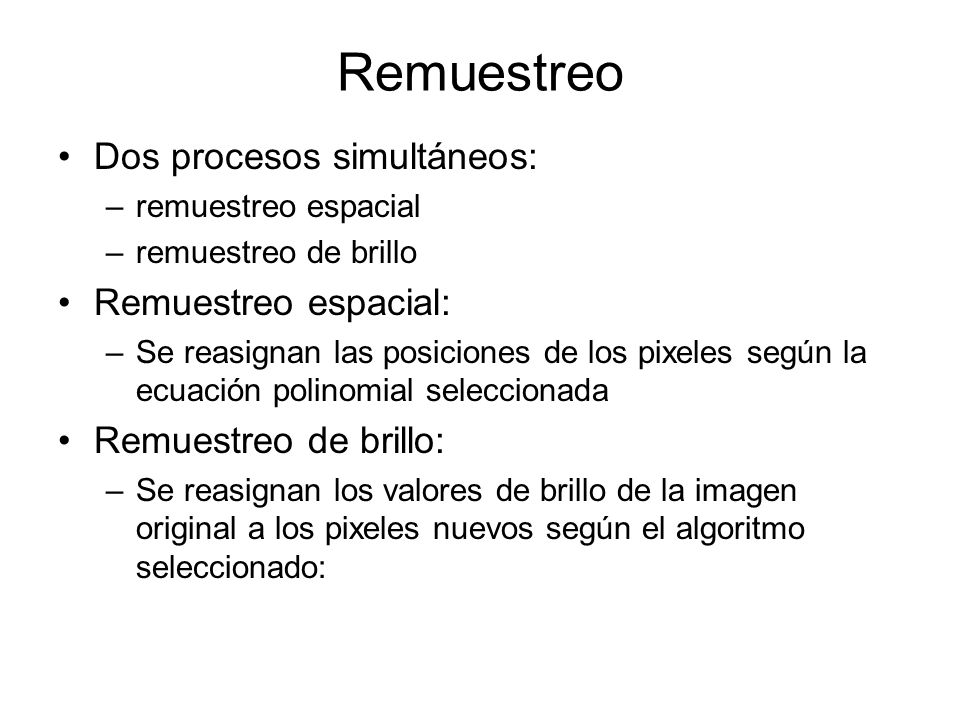

17 Remuestreo Dos procesos simultáneos: Remuestreo espacial:

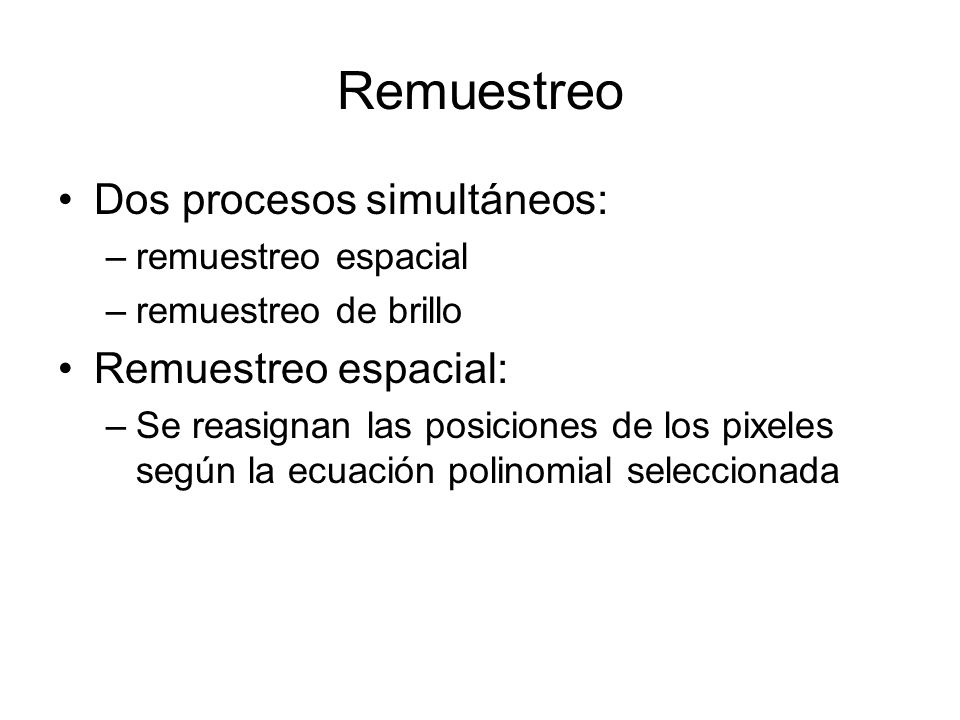

remuestreo de brillo Remuestreo espacial: Se reasignan las posiciones de los pixeles según la ecuación polinomial seleccionada

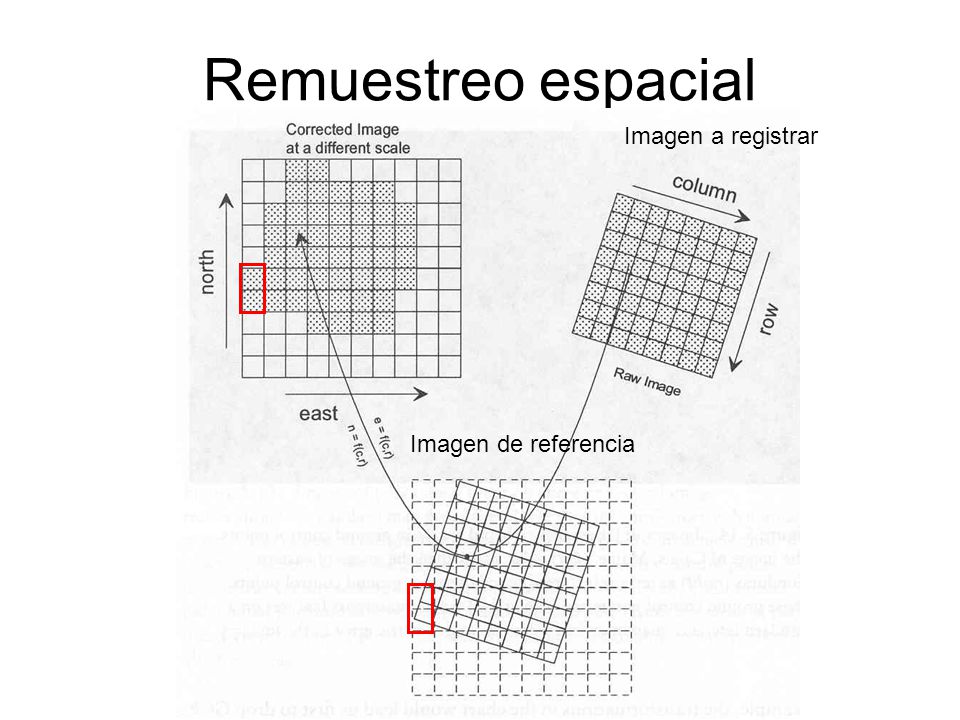

18 Remuestreo espacial Imagen a registrar Imagen de referencia

19 Remuestreo Dos procesos simultáneos: Remuestreo espacial:
remuestreo de brillo Remuestreo espacial: Se reasignan las posiciones de los pixeles según la ecuación polinomial seleccionada Remuestreo de brillo: Se reasignan los valores de brillo de la imagen original a los pixeles nuevos según el algoritmo seleccionado:

20 Remuestreo de brillo

21 Remuestreo Dos procesos simultáneos: Remuestreo espacial:

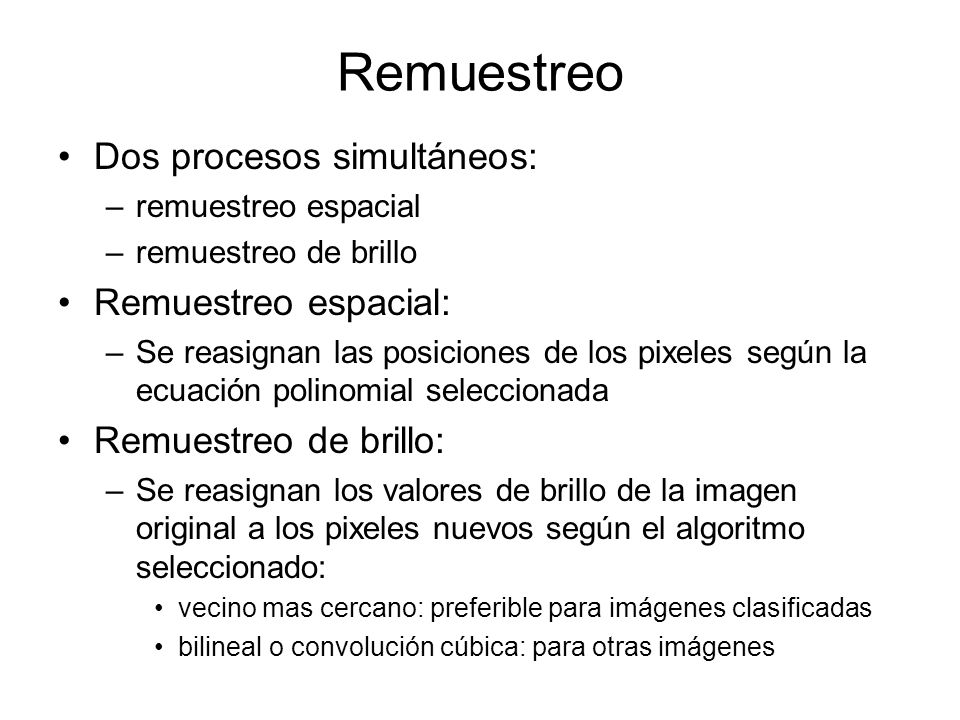

remuestreo de brillo Remuestreo espacial: Se reasignan las posiciones de los pixeles según la ecuación polinomial seleccionada Remuestreo de brillo: Se reasignan los valores de brillo de la imagen original a los pixeles nuevos según el algoritmo seleccionado: vecino mas cercano: preferible para imágenes clasificadas bilineal o convolución cúbica: para otras imágenes

22 Rectificación de imagen a mapa

23 Pasos Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). Calcular ecuación de remuestreo (regresión) y el error incurrido. Si el error es alto revisar puntos de control. Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de píxeles viejos a píxeles de imagen nueva (por interpolación espacial e interpolación de brillo).

24 Puntos de control Regarlos por el área de interés.
Obtener al menos el doble del mínimo que requiere el tipo de ecuación. Cantidad mínima de puntos según el orden de la ecuación: 3 puntos mínimo si ecuación de 1er orden 6 puntos mínimo si ecuación de 2do orden 10 puntos mínimo si de 3er orden

25 Evaluar ecuación de remuestreo espacial
Ecuación de regresión polinomial. Generalmente polinomio de 1er orden es satisfactorio. Ecuaciones polinomiales de mayor orden pueden dar resultados inaceptables en algunas porciones de la imagen. Calcular error (RMS= “root mean square”)

26 Cambio de sistema de coordenadas
Puede incluir cambio de: Tipo de proyección, Datum o Ambos: tipo de proyección + datum.

27 Tipos de proyección Azimutal Cónica Cilíndrica

28 Distorciones según la proyección
Alaska: 1,718,000 km² Estados Unidos contiguos: 8,080,464.3 km2 Proyección cónica Proyección cilíndrica

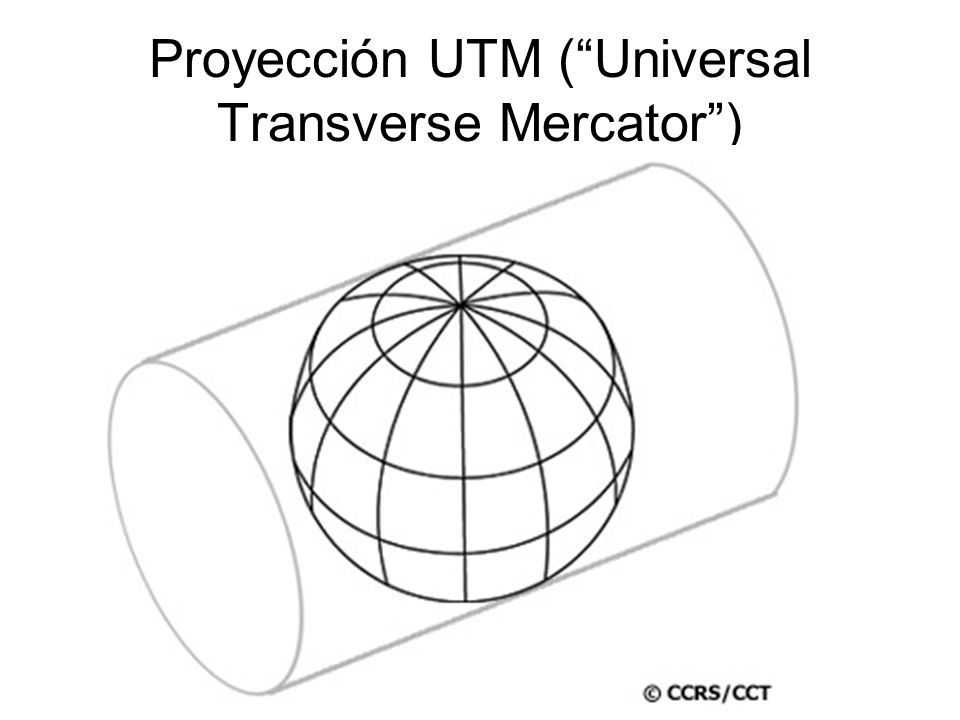

29 Proyección UTM (“Universal Transverse Mercator”)

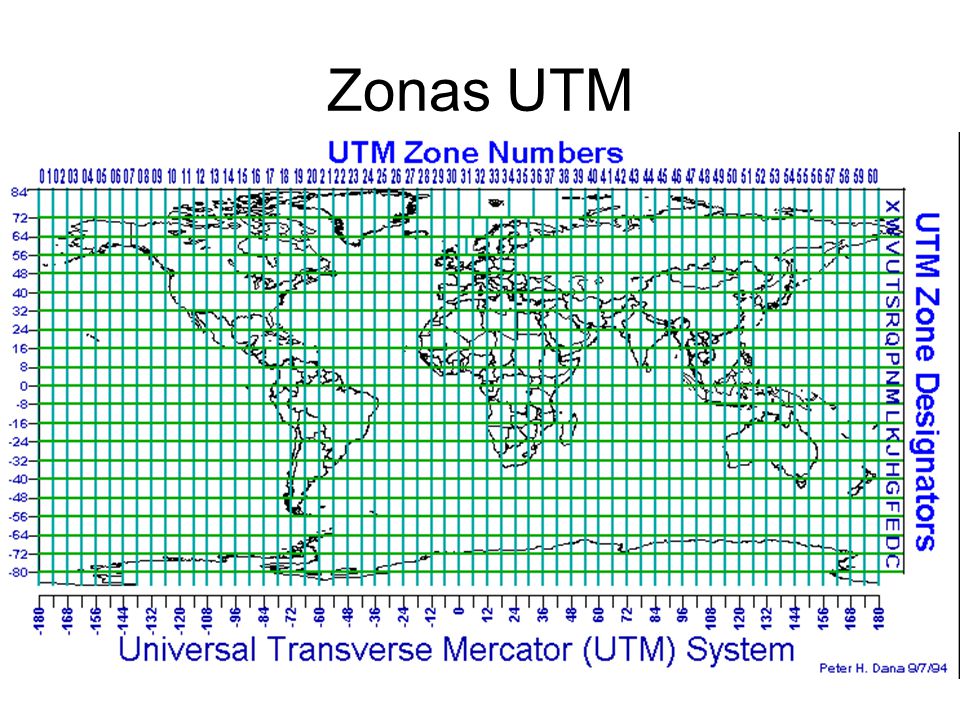

30 Zonas UTM

31 Zona UTM

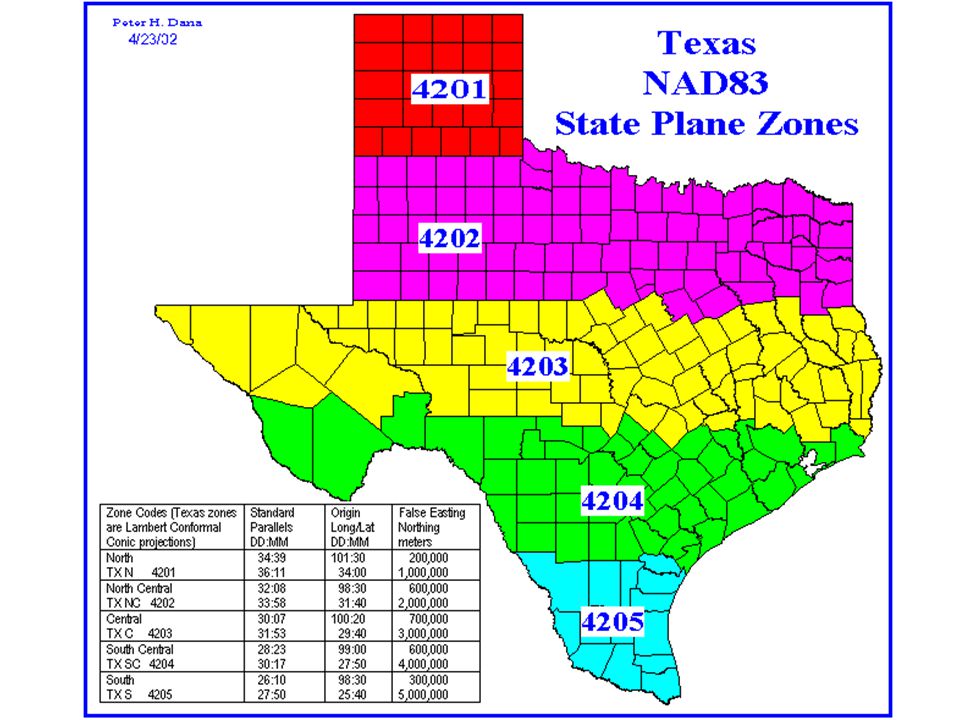

32 Sistema State Plane Originado por EUA. Sistema de proyección:
Utiliza Transverse Mercator (proyección cilíndrica) en estados que corren de norte a sur. Utiliza Lambert Conformal Conic en estados que corren de este a oeste. En PR, las unidades de State Plane son metros o pies; en el resto de EUA originalmente en pies pero se están cambiando a metros.

33 Proyección Lambert Conformal Conic

34

35

36 Datum

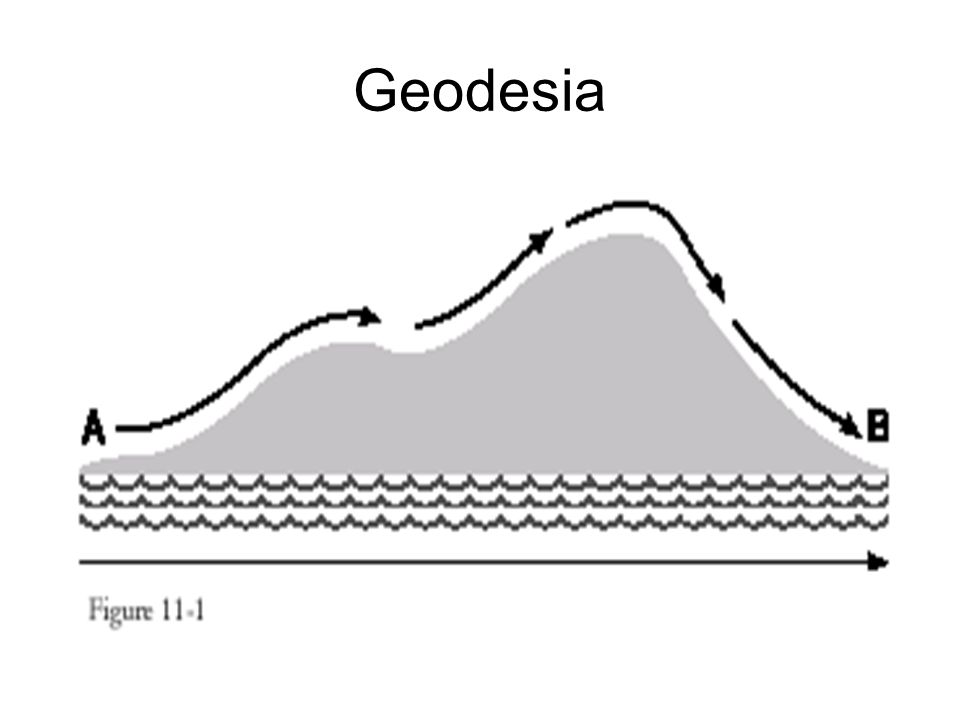

37 Geodesia

38 Datum

39 3 superficies Geoide = la superficie física definida mediante el potencial gravitatorio, de modo que sobre él hay en todos los puntos la misma atracción terrestre; simula el nivel del mar extendido en tierra.

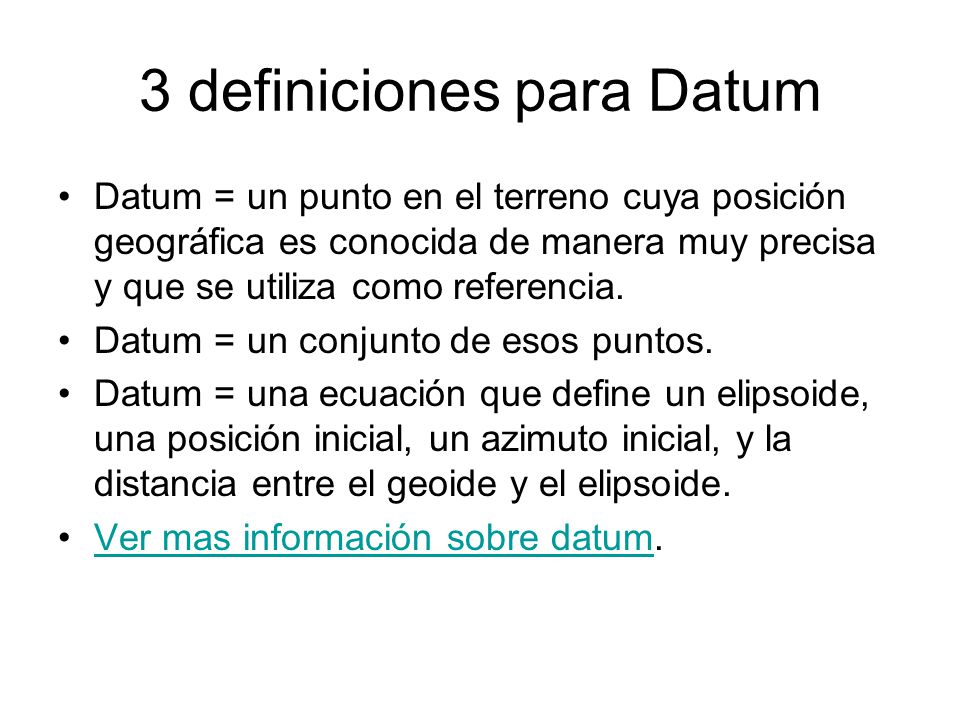

40 3 definiciones para Datum

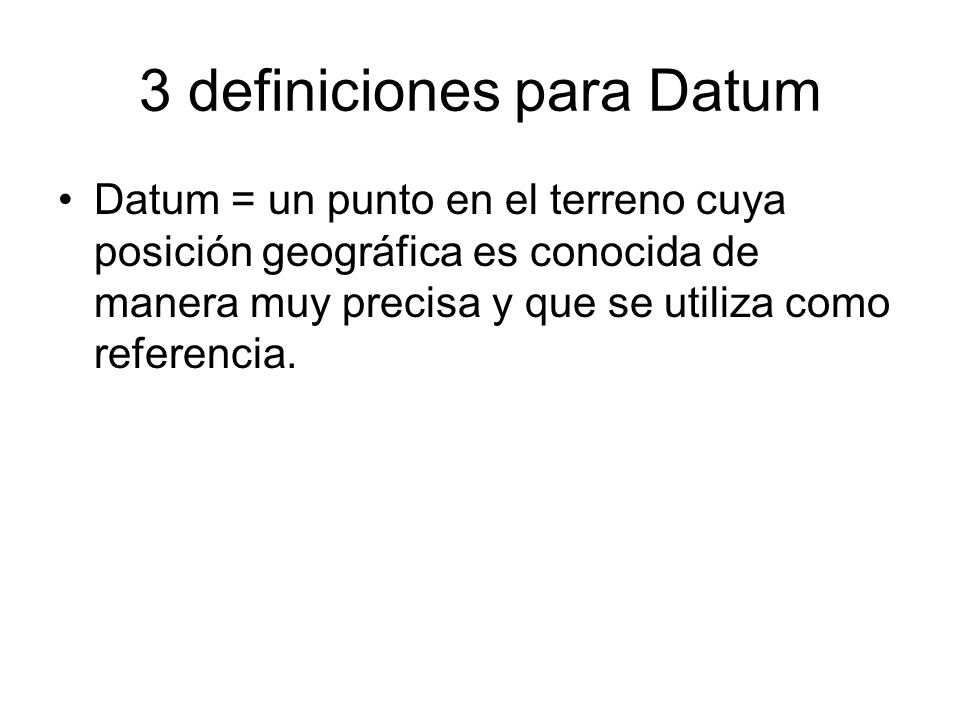

Datum = un punto en el terreno cuya posición geográfica es conocida de manera muy precisa y que se utiliza como referencia.

41 NAD27 = North American Datum 1927

42 NAD27

43 3 definiciones para Datum
Datum = un punto en el terreno cuya posición geográfica es conocida de manera muy precisa y que se utiliza como referencia. Datum = un conjunto de esos puntos.

44

45 3 definiciones para Datum
Datum = un punto en el terreno cuya posición geográfica es conocida de manera muy precisa y que se utiliza como referencia. Datum = un conjunto de esos puntos. Datum = una ecuación que define un elipsoide, una posición inicial, un azimuto inicial, y la distancia entre el geoide y el elipsoide. Ver mas información sobre datum.

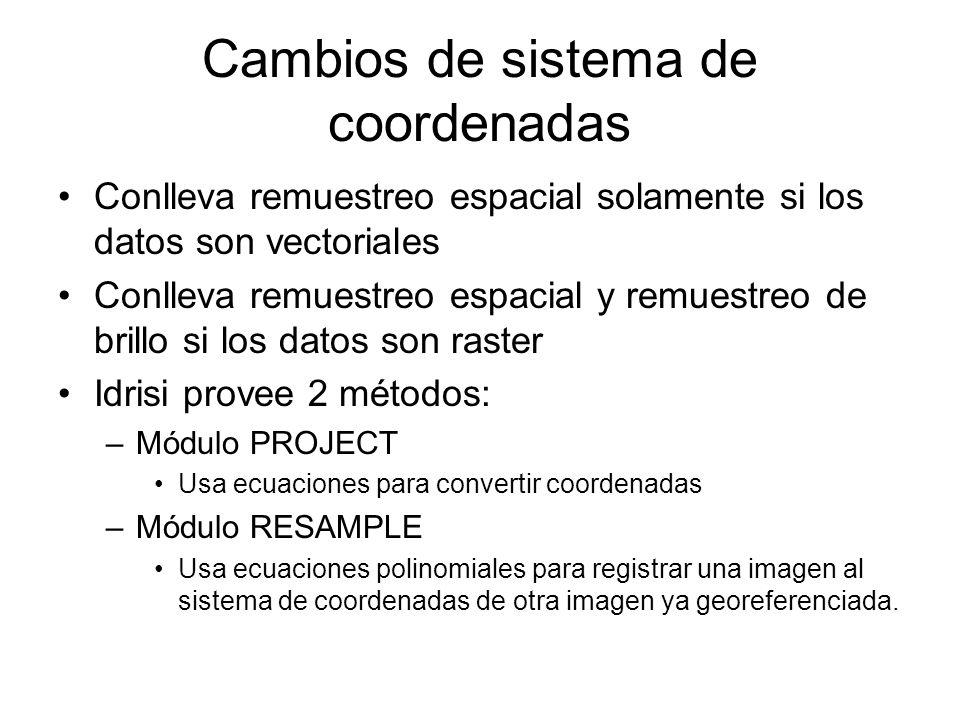

46 Cambios de sistema de coordenadas
Conlleva remuestreo espacial solamente si los datos son vectoriales Conlleva remuestreo espacial y remuestreo de brillo si los datos son raster Idrisi provee 2 métodos: Módulo PROJECT Usa ecuaciones para convertir coordenadas Módulo RESAMPLE Usa ecuaciones polinomiales para registrar una imagen al sistema de coordenadas de otra imagen ya georeferenciada.

47 Cambios de sistema de coordenadas

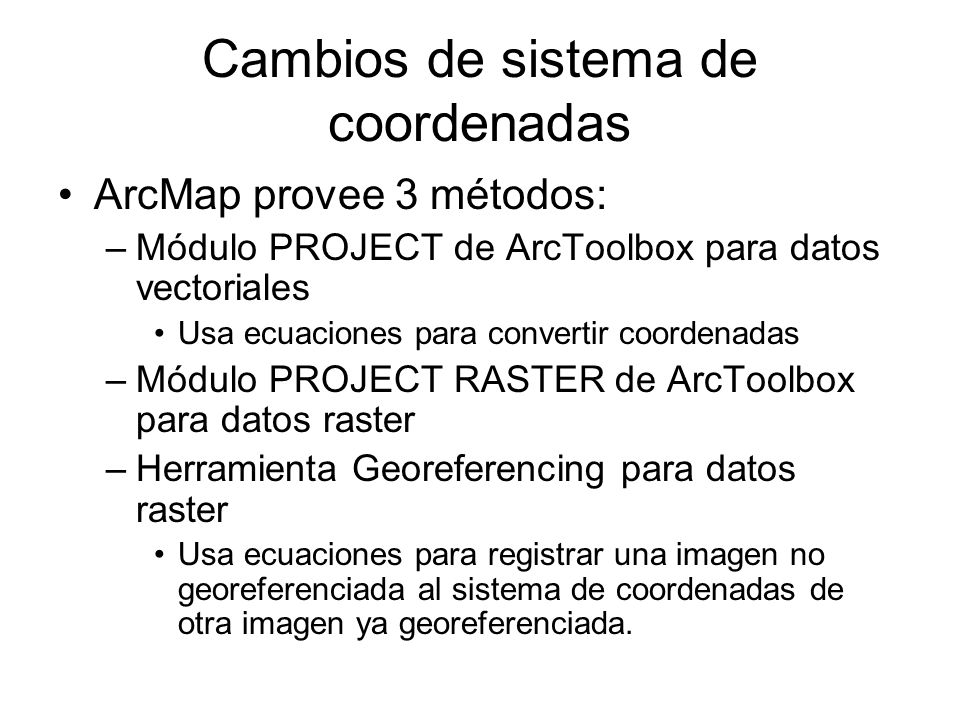

ArcMap provee 3 métodos: Módulo PROJECT de ArcToolbox para datos vectoriales Usa ecuaciones para convertir coordenadas Módulo PROJECT RASTER de ArcToolbox para datos raster Herramienta Georeferencing para datos raster Usa ecuaciones para registrar una imagen no georeferenciada al sistema de coordenadas de otra imagen ya georeferenciada.

48 Cambios de sistema de coordenadas
Moraleja: Todas las capas (“layers”) de información geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de referencia. “el mismo sistema de referencia” = tipo de proyección + Datum.

49 Desplazamientos de localización en 3 tipos de proyección

50 Desplazamientos de localización de varios datums usando WGS84 como referencia

51

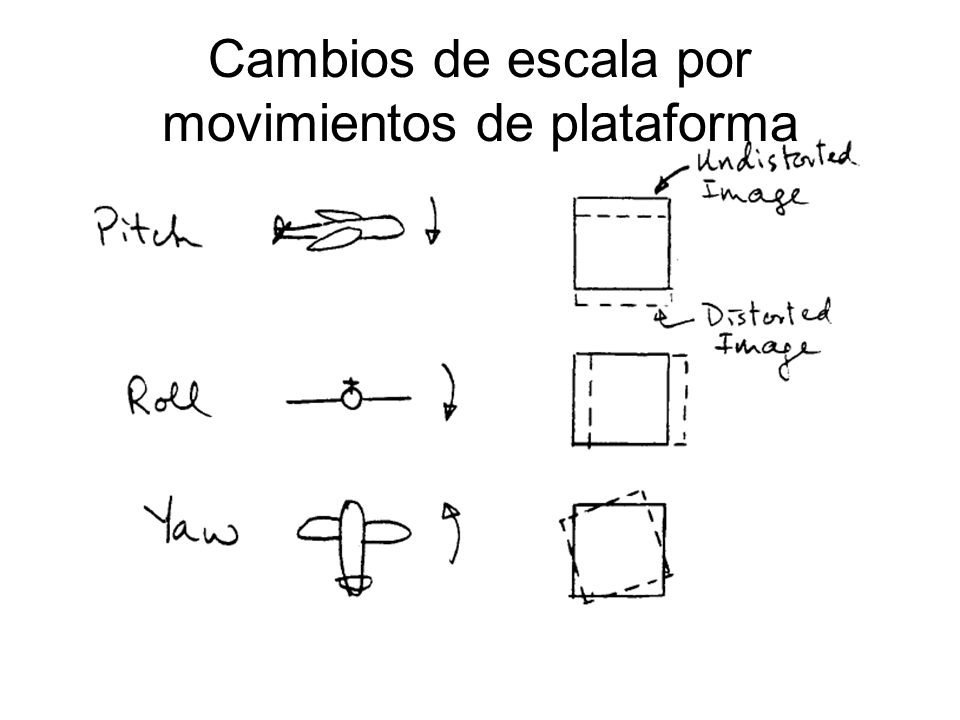

52 Cambios de escala por movimientos de plataforma

53 Buena distribución Pobre distribución
