Display de 7 segmentos Lectura y escritura en el monitor serial.

Presentación del tema: "Display de 7 segmentos Lectura y escritura en el monitor serial."— Transcripción de la presentación:

1 Display de 7 segmentos Lectura y escritura en el monitor serial

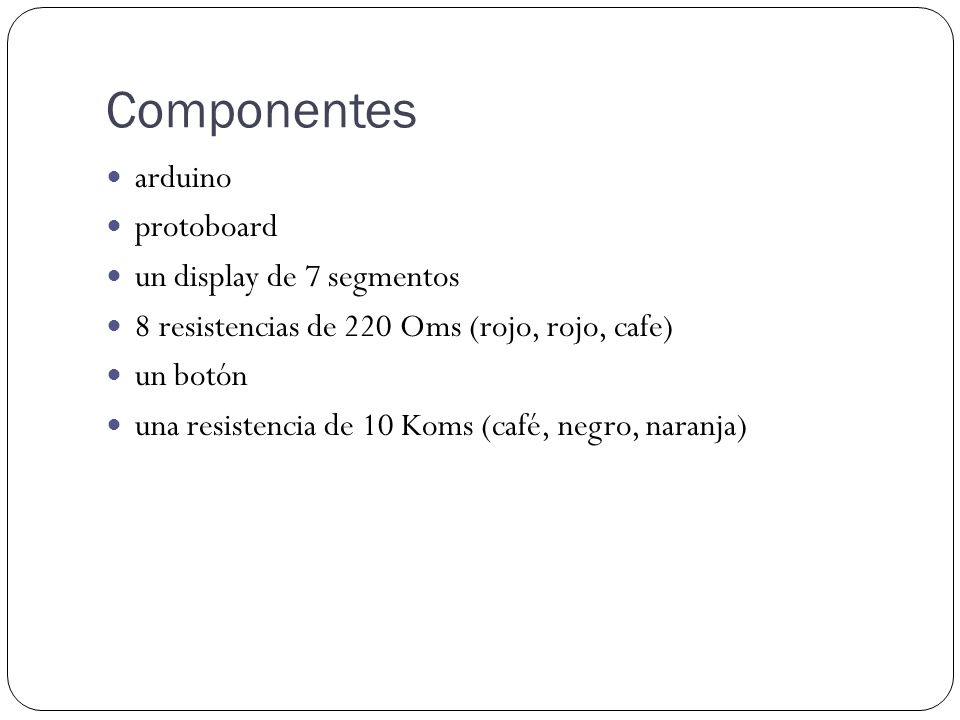

2 Componentes arduino protoboard un display de 7 segmentos 8 resistencias de 220 Oms (rojo, rojo, cafe) un botón una resistencia de 10 Koms (café, negro, naranja)

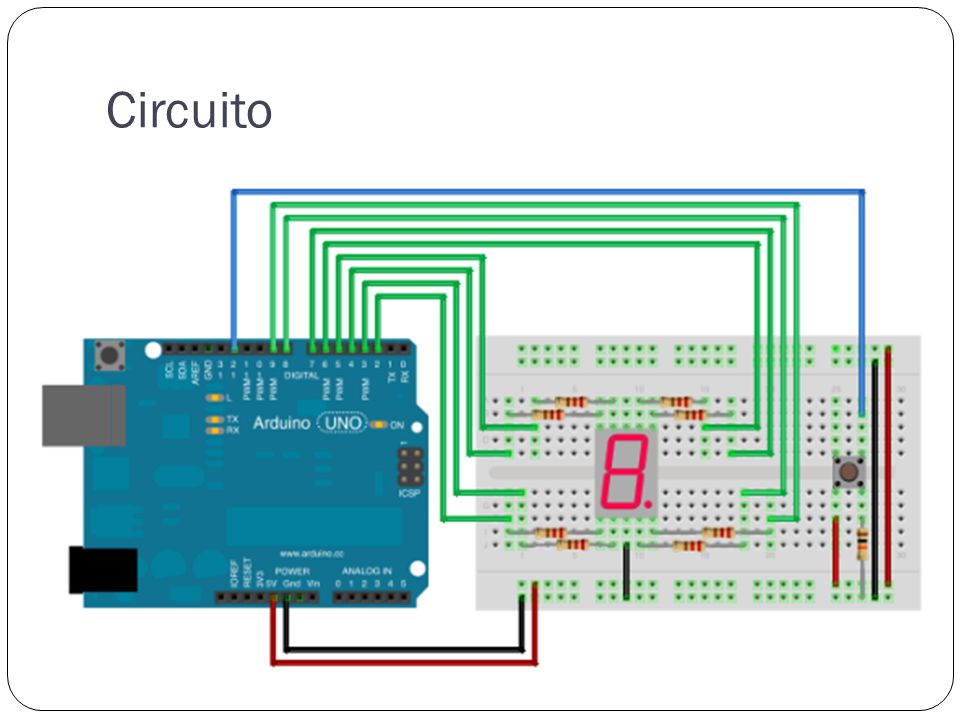

3 Circuito

4

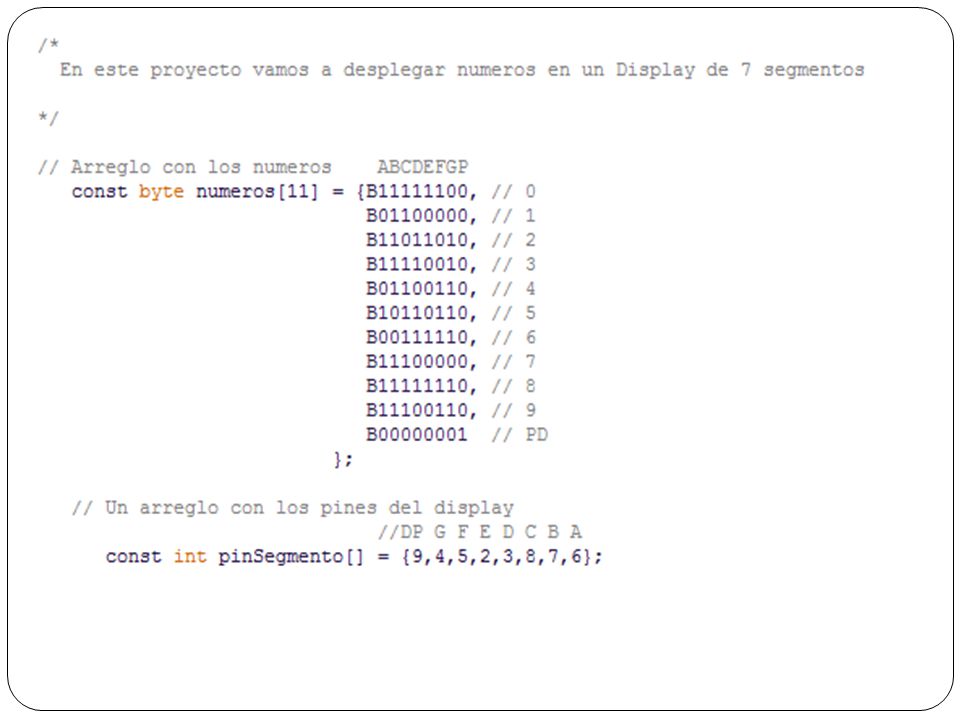

5

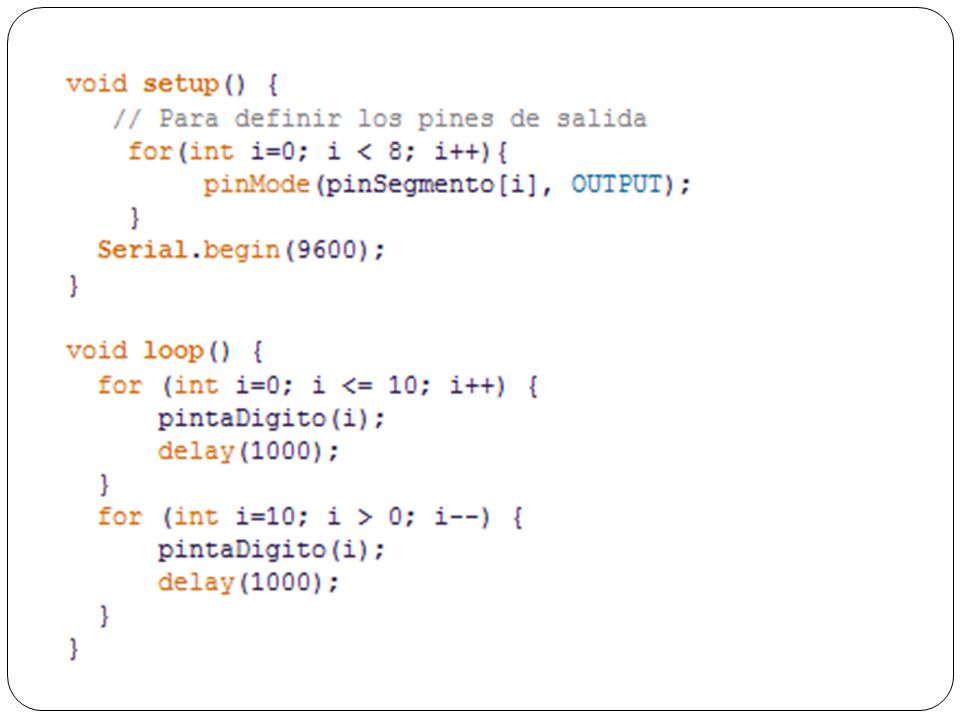

6

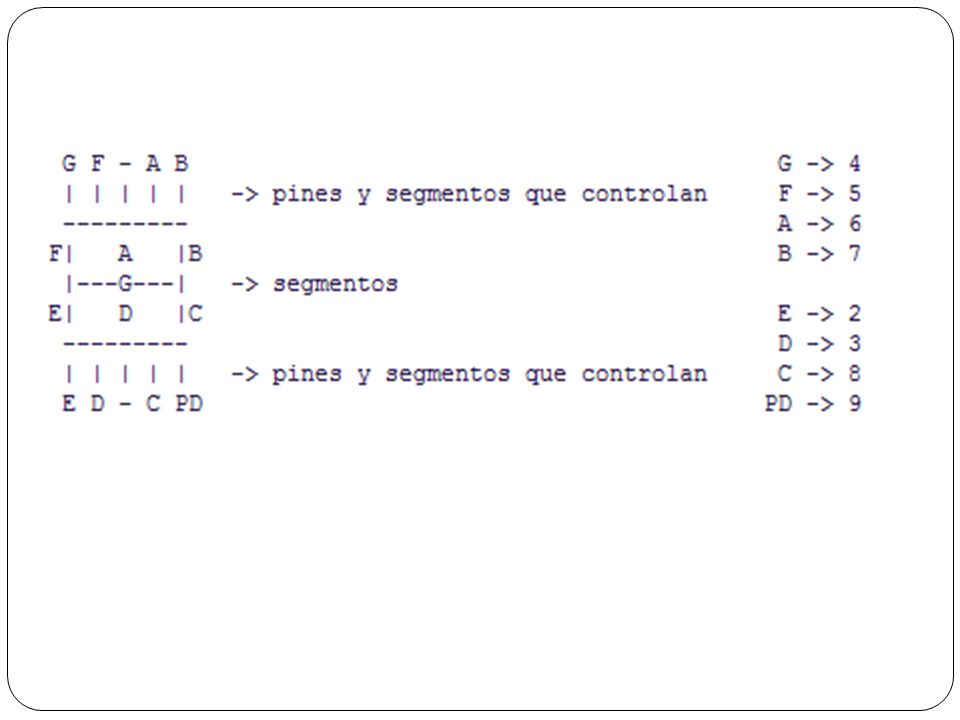

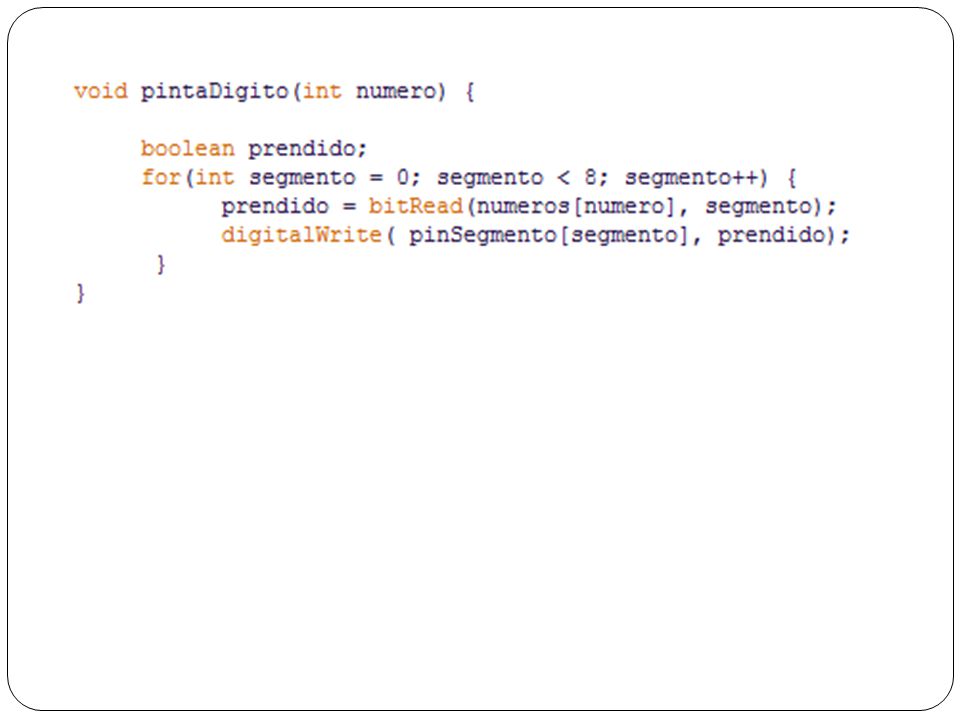

7

8

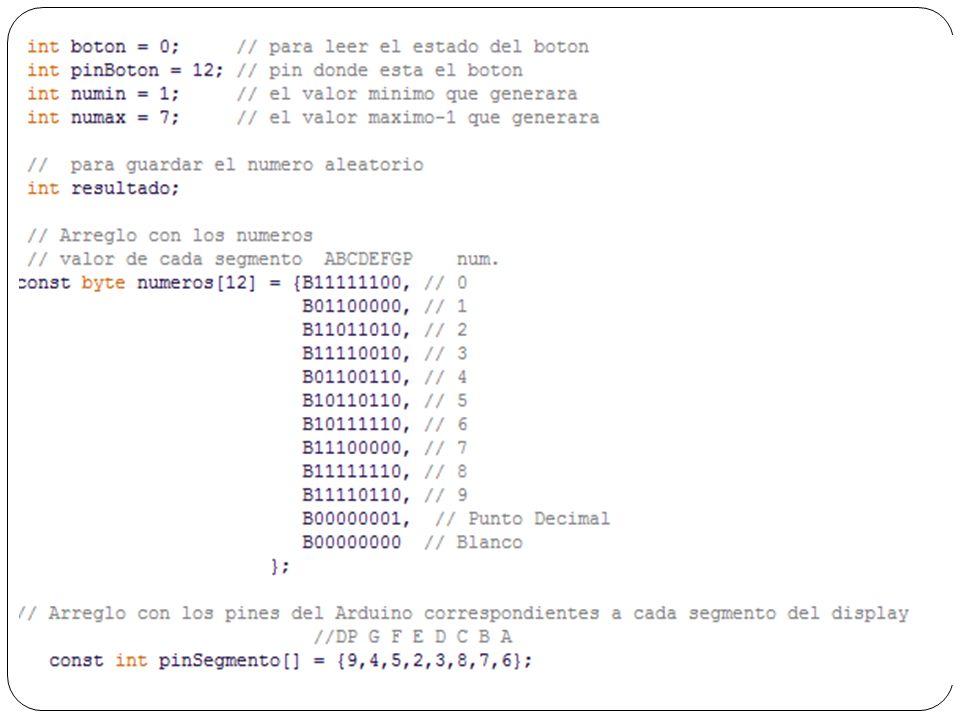

9

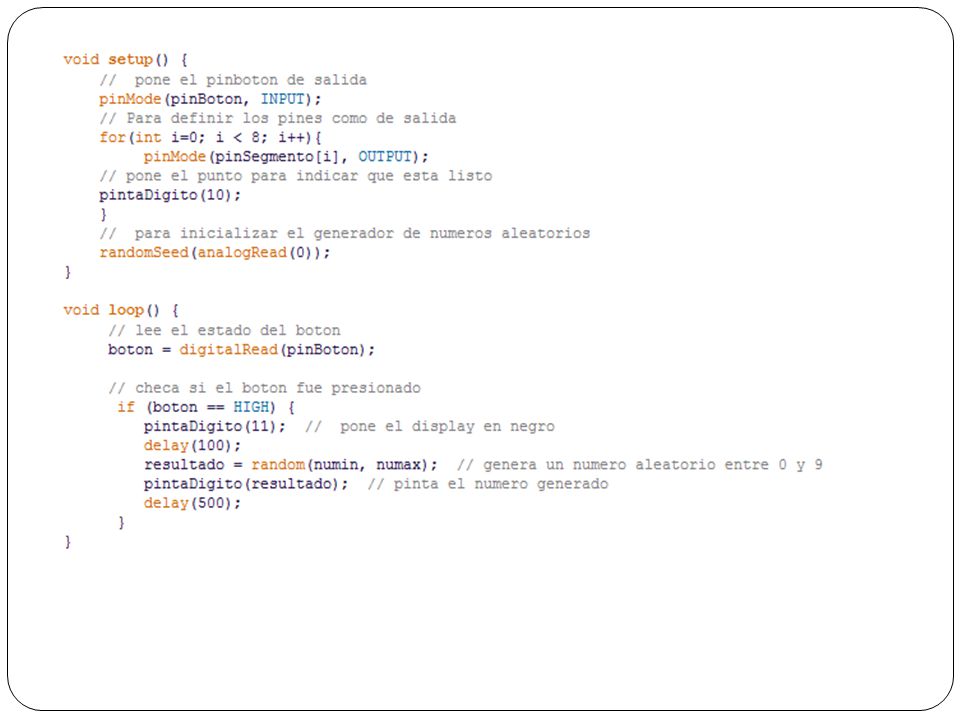

10

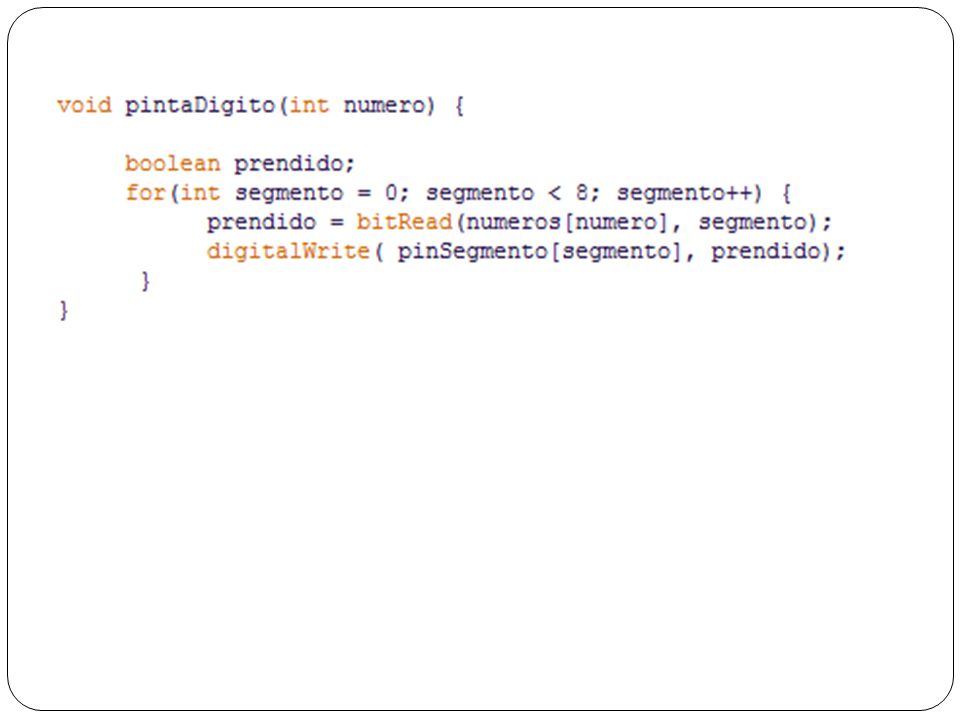

11

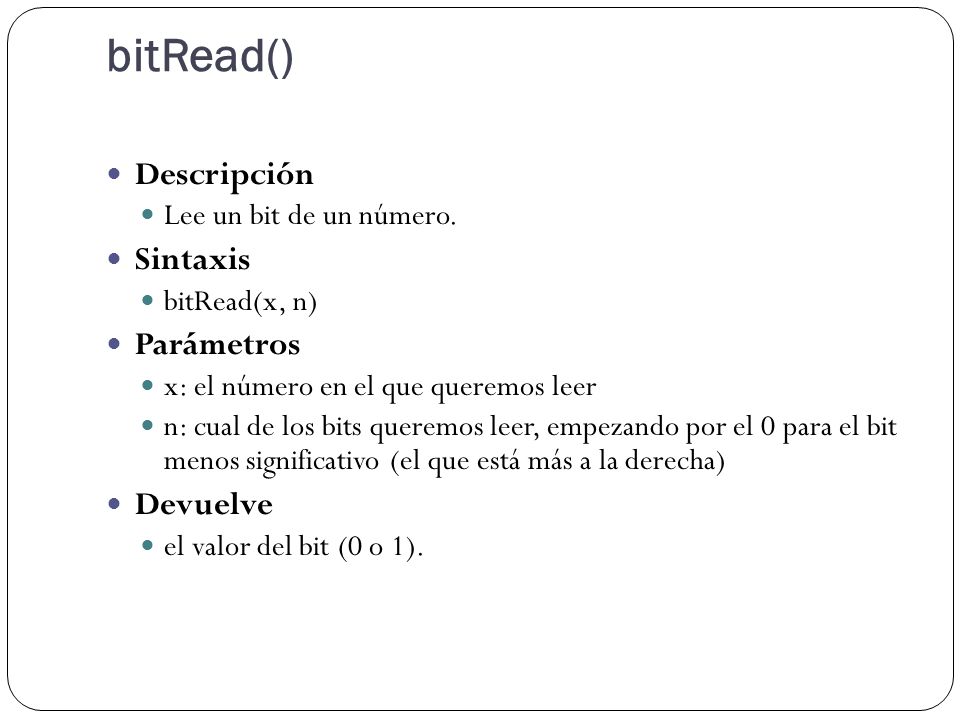

12 bitRead() Descripción Lee un bit de un número. Sintaxis bitRead(x, n) Parámetros x: el número en el que queremos leer n: cual de los bits queremos leer, empezando por el 0 para el bit menos significativo (el que está más a la derecha) Devuelve el valor del bit (0 o 1).

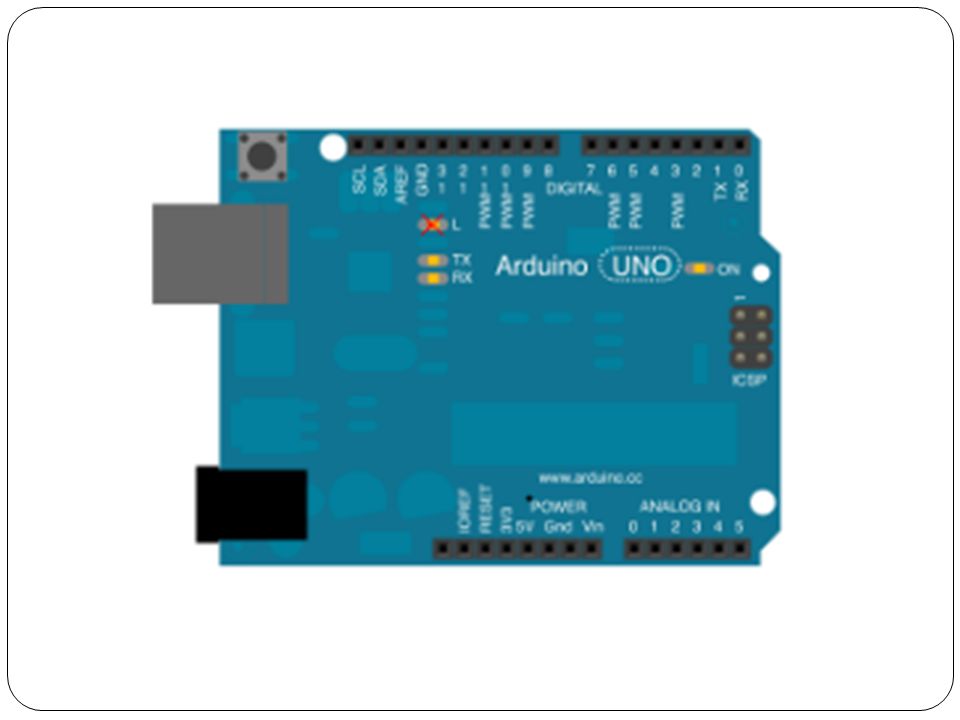

13

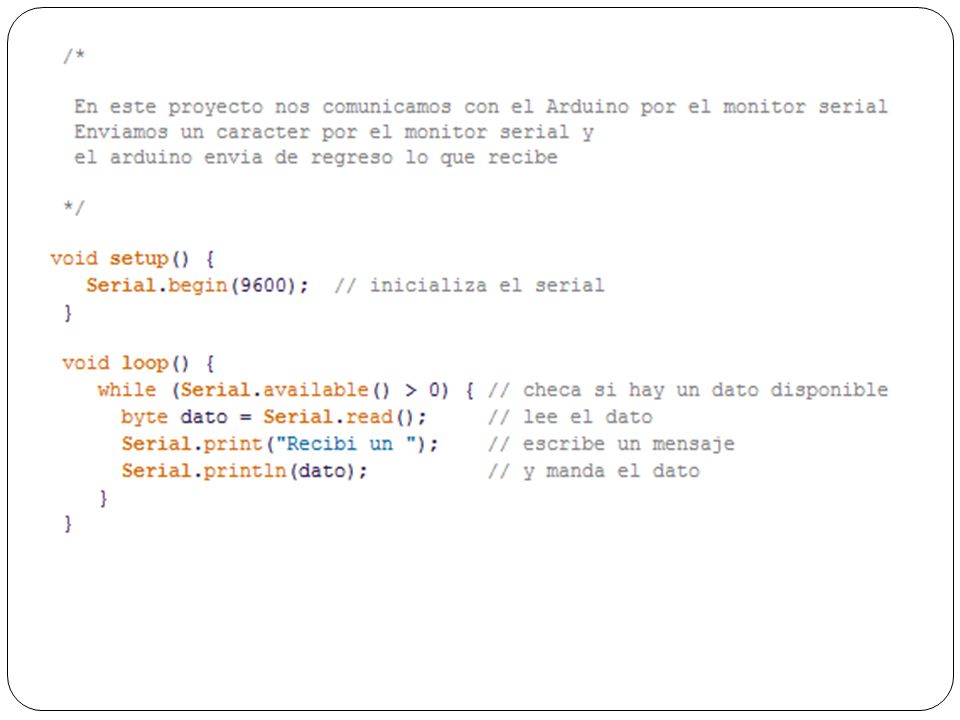

14

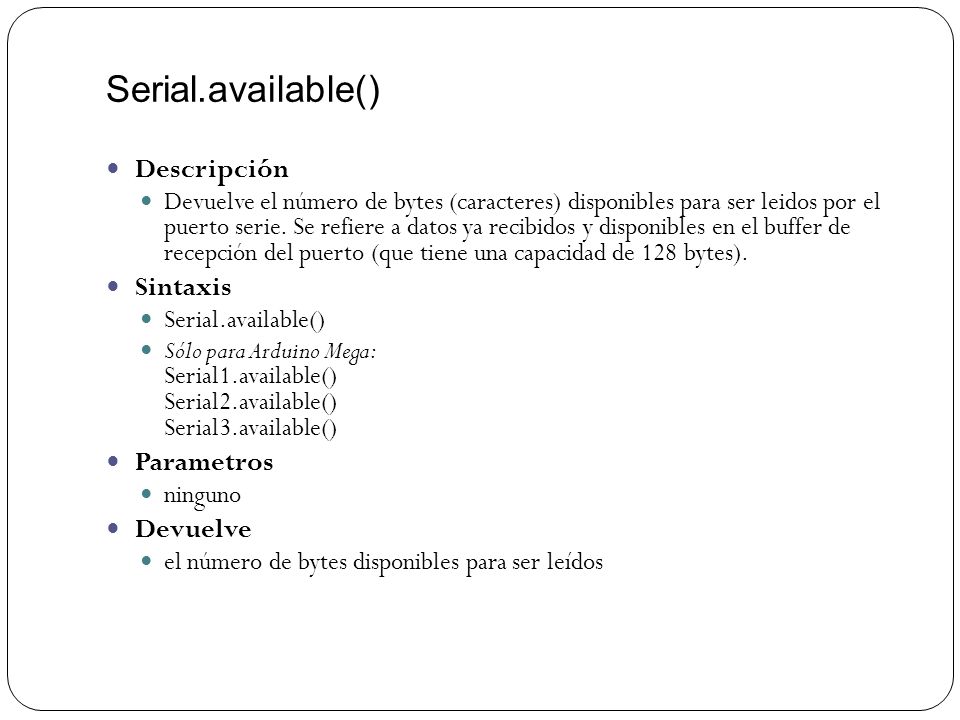

15 Serial.available() Descripción Devuelve el número de bytes (caracteres) disponibles para ser leidos por el puerto serie. Se refiere a datos ya recibidos y disponibles en el buffer de recepción del puerto (que tiene una capacidad de 128 bytes). Sintaxis Serial.available() Sólo para Arduino Mega: Serial1.available() Serial2.available() Serial3.available() Parametros ninguno Devuelve el número de bytes disponibles para ser leídos

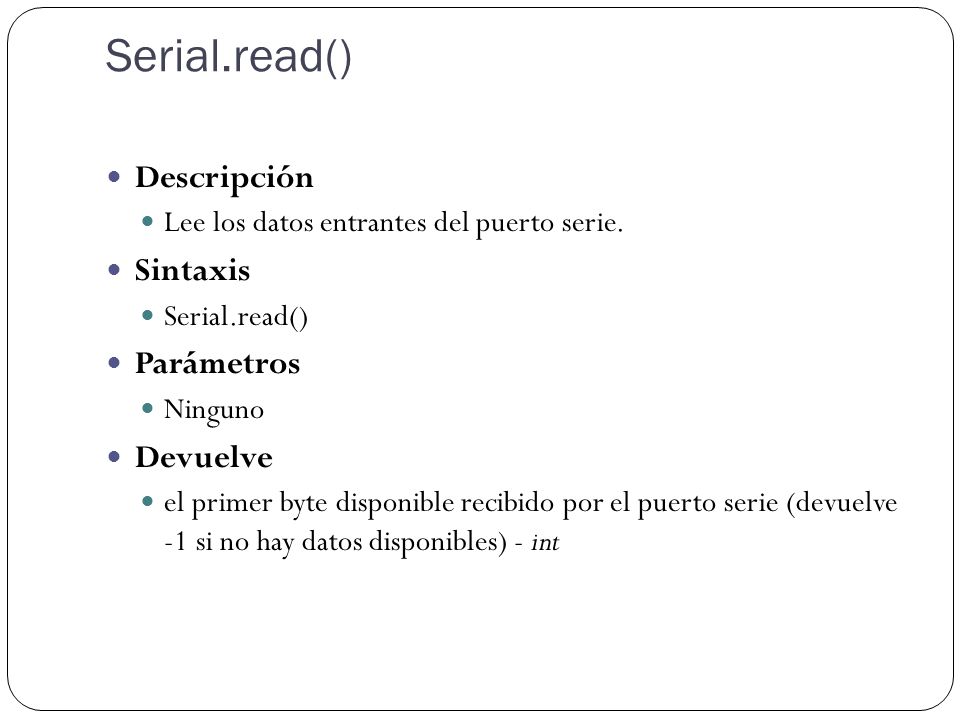

16 Serial.read() Descripción Lee los datos entrantes del puerto serie. Sintaxis Serial.read() Parámetros Ninguno Devuelve el primer byte disponible recibido por el puerto serie (devuelve -1 si no hay datos disponibles) - int
