1 Electrónica Digital 1

2 Es la parte de un sistema que almacena datos binarios en grandes cantidades. Están formadas por matrices de elementos de almacenamiento que pueden ser latches o condensadores.

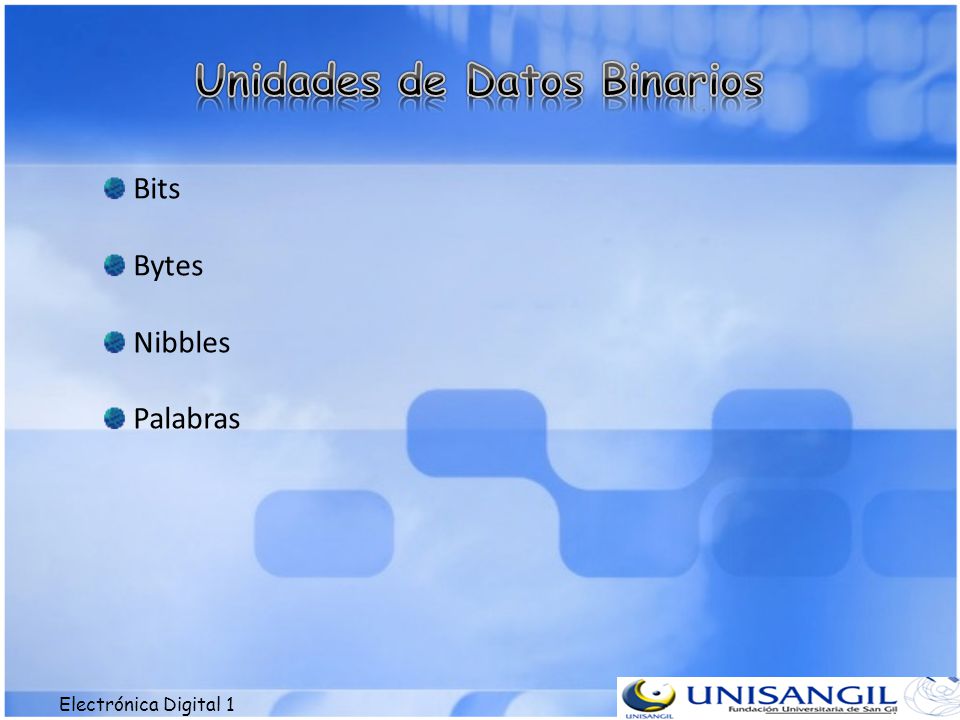

3 Electrónica Digital 1 Bits Bytes Nibbles Palabras

4 Electrónica Digital 1

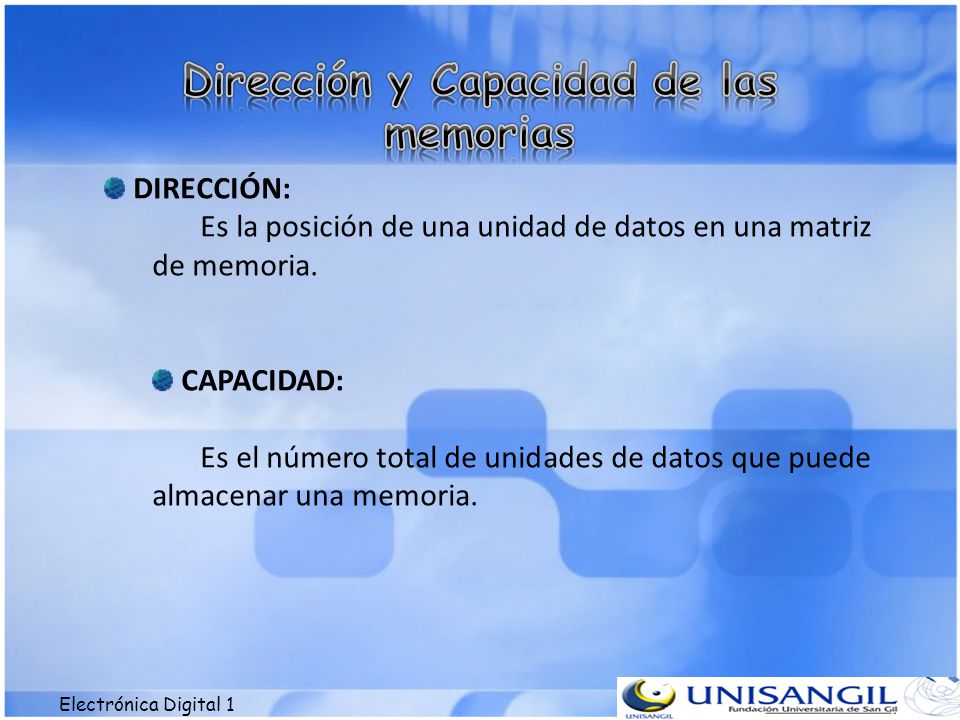

5 DIRECCIÓN: Es la posición de una unidad de datos en una matriz de memoria. CAPACIDAD: Es el número total de unidades de datos que puede almacenar una memoria.

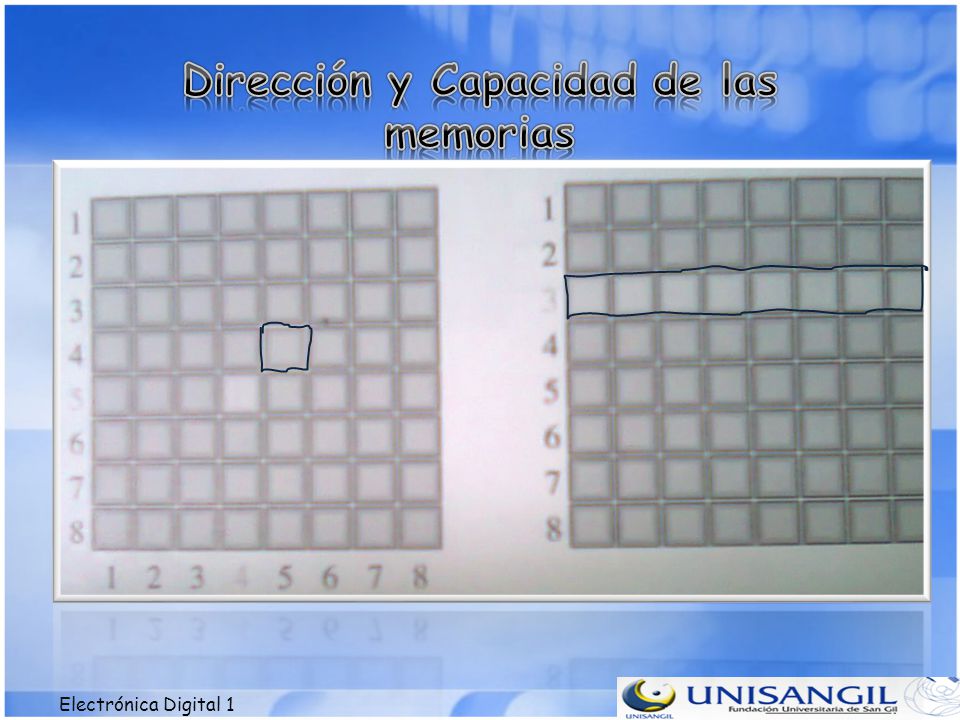

6 Electrónica Digital 1

7

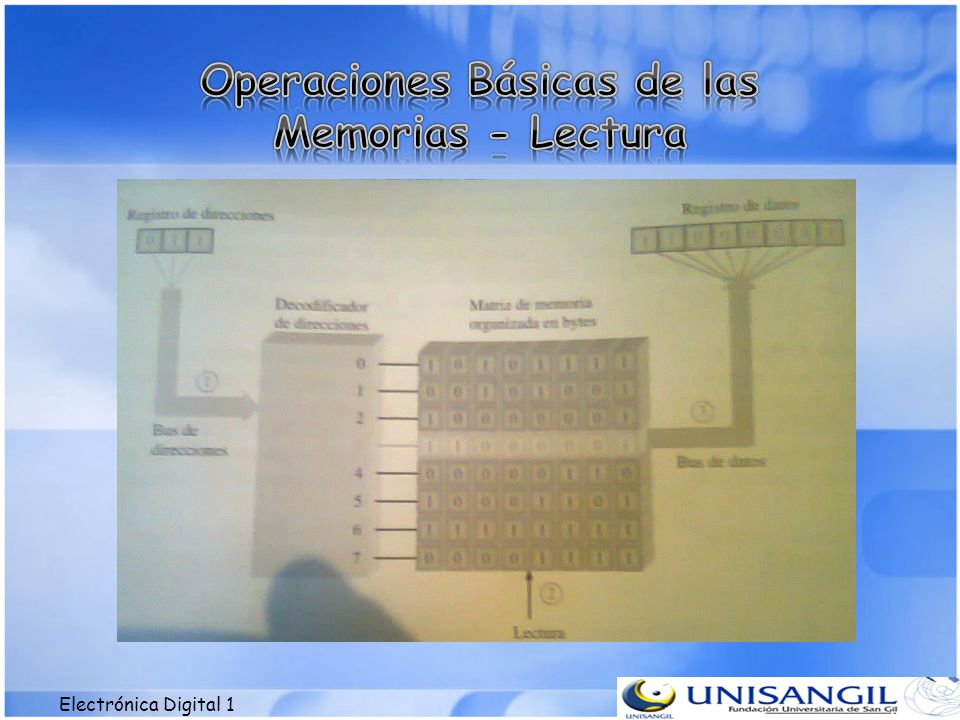

8

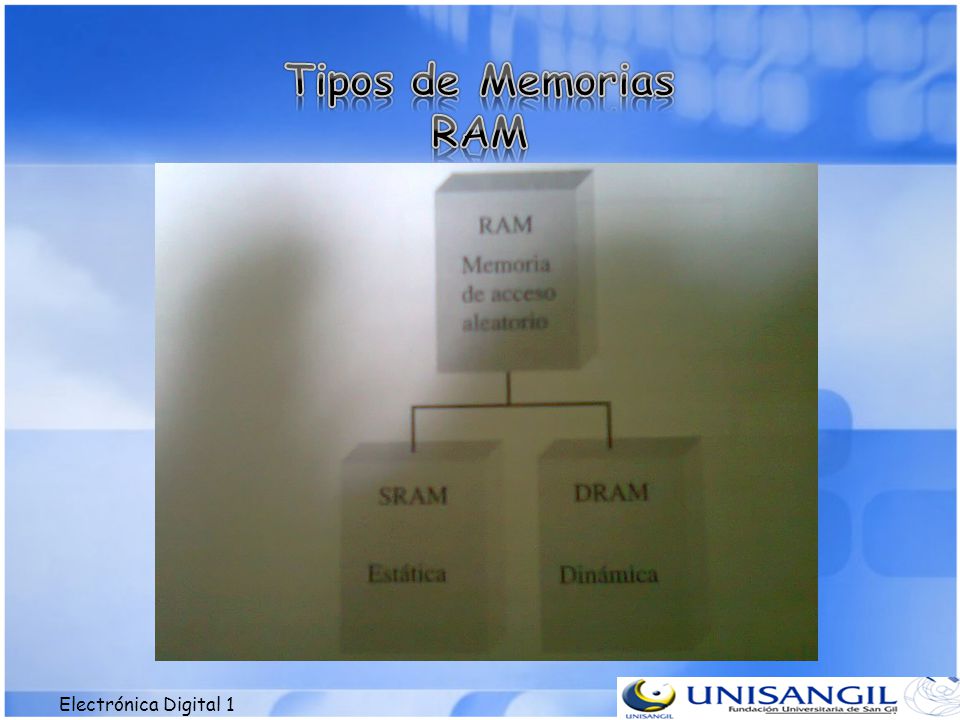

9

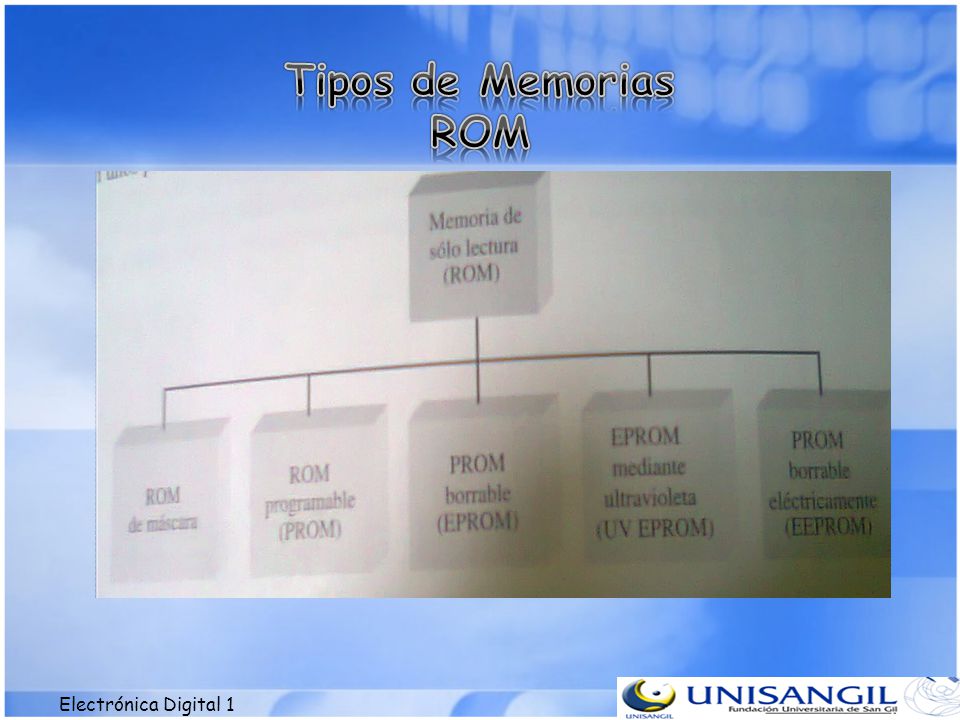

10

11

12 Son memorias de lectura-Escritura en los que los datos se pueden escribir o leer en cualquier dirección y secuencia. No se conservan los datos almacenados al desconectarle la alimentación. Tiene dos categorías: RAM estática (SRAM), y la RAM dinámica (DRAM).

13 Electrónica Digital 1 Utilizan latches como elementos de almacenamiento, de esta forma almacenan datos de forma indefinida. Sus datos se leen más rápido que en las DRAM. Almacenan menos datos que las DRAM.

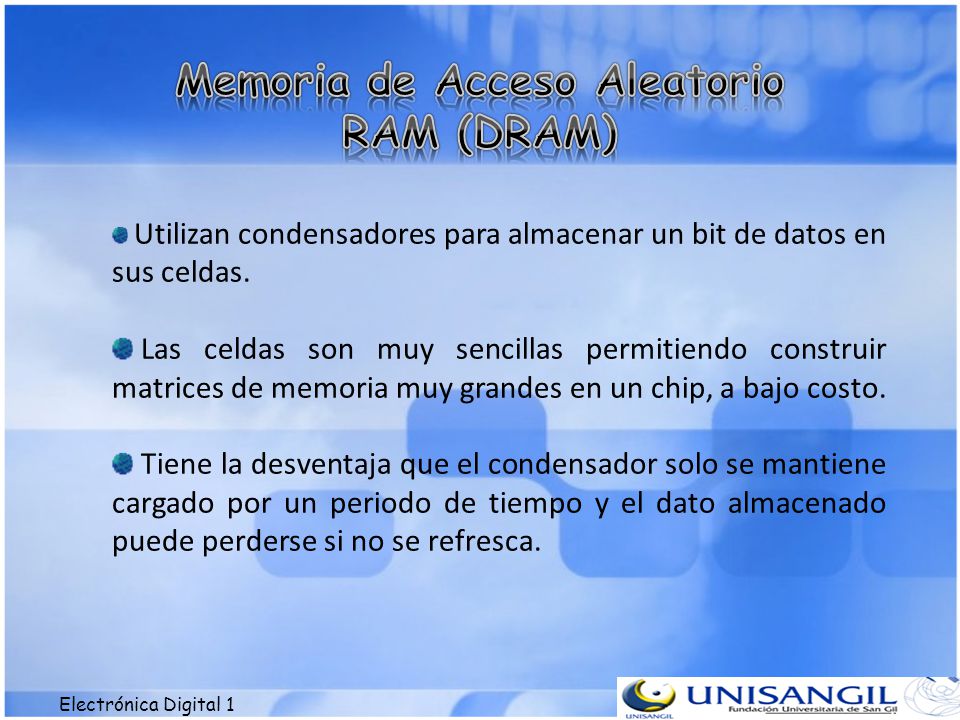

14 Electrónica Digital 1 Utilizan condensadores para almacenar un bit de datos en sus celdas. Las celdas son muy sencillas permitiendo construir matrices de memoria muy grandes en un chip, a bajo costo. Tiene la desventaja que el condensador solo se mantiene cargado por un periodo de tiempo y el dato almacenado puede perderse si no se refresca.

15 Electrónica Digital 1 Mantienen de forma permanente los datos almacenados, que pueden ser leídos pero no pueden ser cambiados. Almacenan datos requeridos permanentemente en aplicaciones como tablas, conversiones, instrucciones para funcionamiento de un sistema.

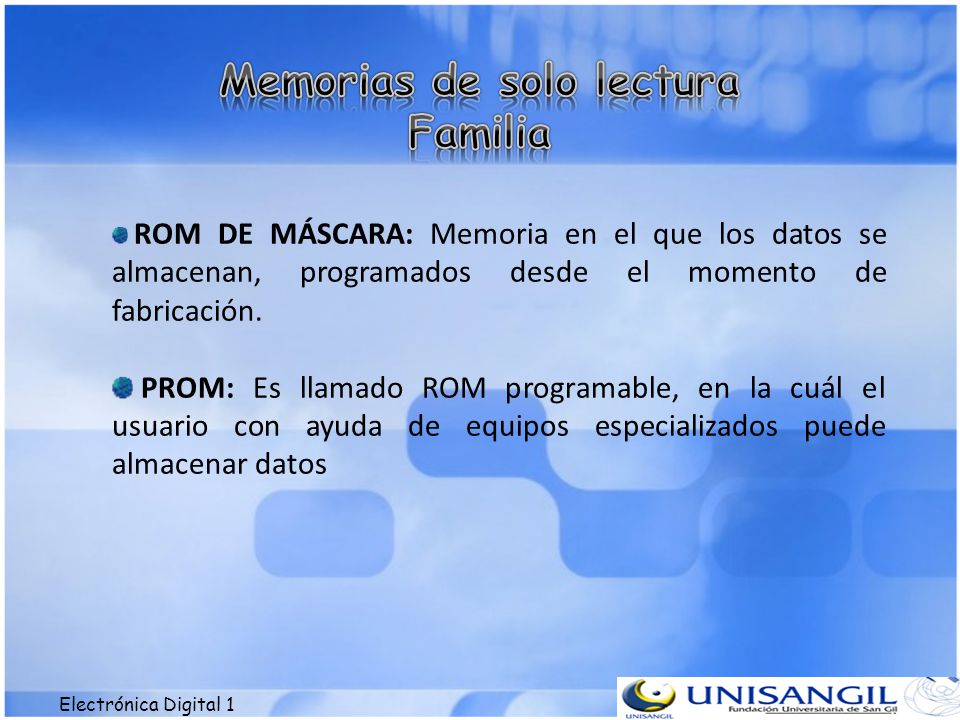

16 Electrónica Digital 1 ROM DE MÁSCARA: Memoria en el que los datos se almacenan, programados desde el momento de fabricación. PROM: Es llamado ROM programable, en la cuál el usuario con ayuda de equipos especializados puede almacenar datos

17 Electrónica Digital 1 EPROM: Es llamada memoria borrable. Posteriormente puede volver a ser programada. EEPROM: Es una PROM borrable eléctricamente y se puede borrar en pocos milisegundos.

18 Electrónica Digital 1 Es ejemplo de una memoria ideal. Alta capacidad de almacenamiento, no volátil, capacidad de lectura y escritura en el propio sistema, velocidad rápida de operación, efectiva en costos. Tiene tres operaciones básicas: Programación, lectura y borrado.

19 Electrónica Digital 1
