INSTALACIÓN DE FIBRA ÓPTICA

Presentación del tema: "INSTALACIÓN DE FIBRA ÓPTICA"— Transcripción de la presentación:

1 INSTALACIÓN DE FIBRA ÓPTICA

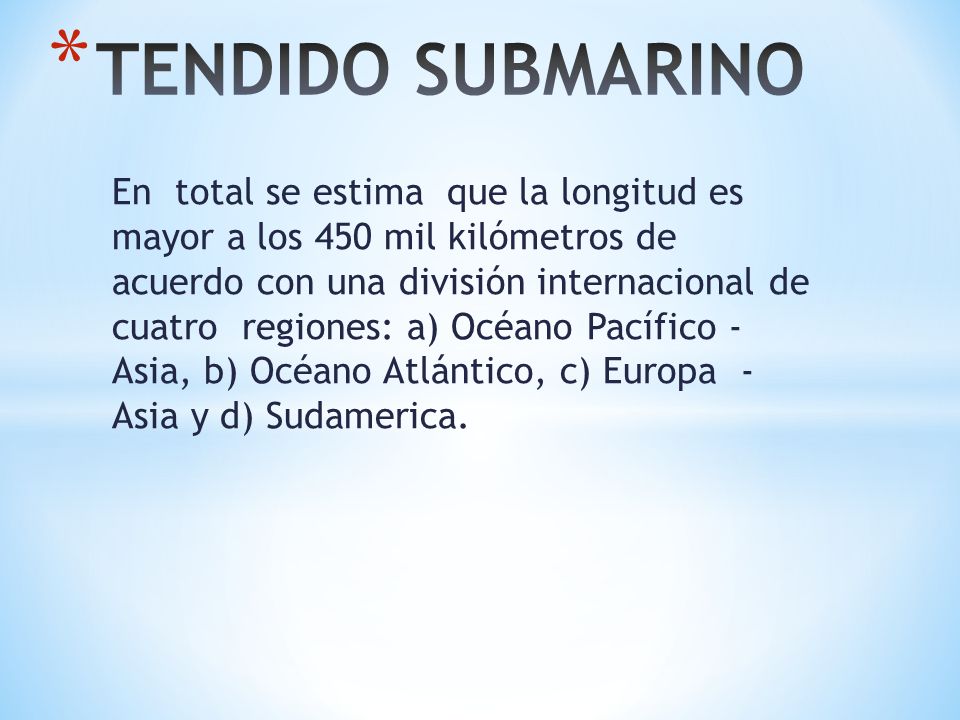

2 TENDIDO SUBMARINO En total se estima que la longitud es mayor a los 450 mil kilómetros de acuerdo con una división internacional de cuatro regiones: a) Océano Pacífico - Asia, b) Océano Atlántico, c) Europa - Asia y d) Sudamerica.

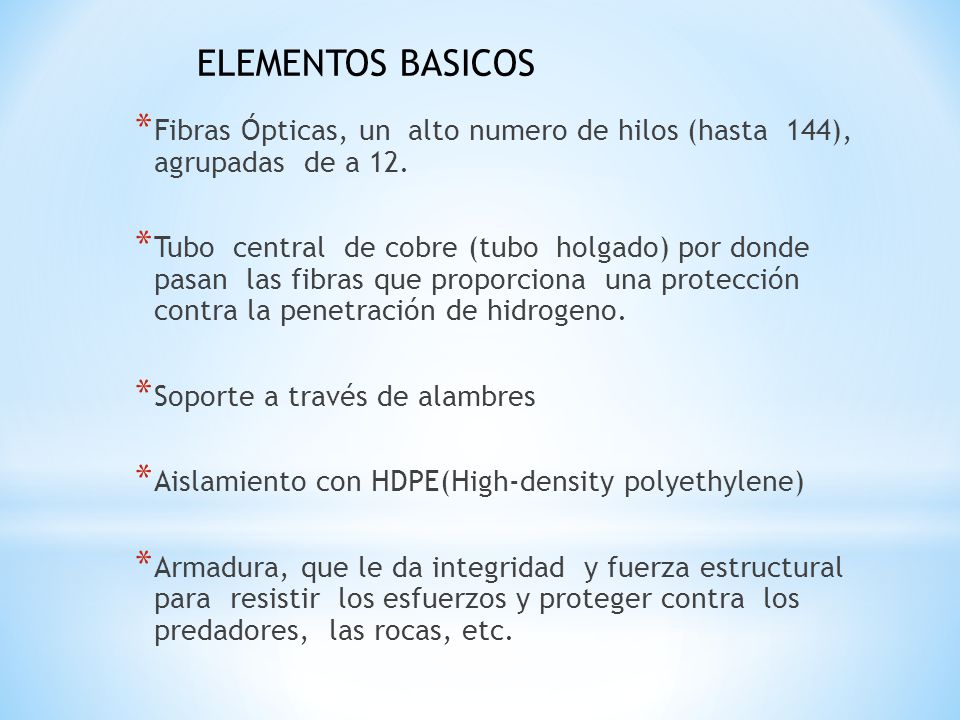

3 elementos basicos Fibras Ópticas, un alto numero de hilos (hasta 144), agrupadas de a 12. Tubo central de cobre (tubo holgado) por donde pasan las fibras que proporciona una protección contra la penetración de hidrogeno. Soporte a través de alambres Aislamiento con HDPE(High-density polyethylene) Armadura, que le da integridad y fuerza estructural para resistir los esfuerzos y proteger contra los predadores, las rocas, etc.

4 MAPA MUNDI DEL TENDIDO SUBMARINO

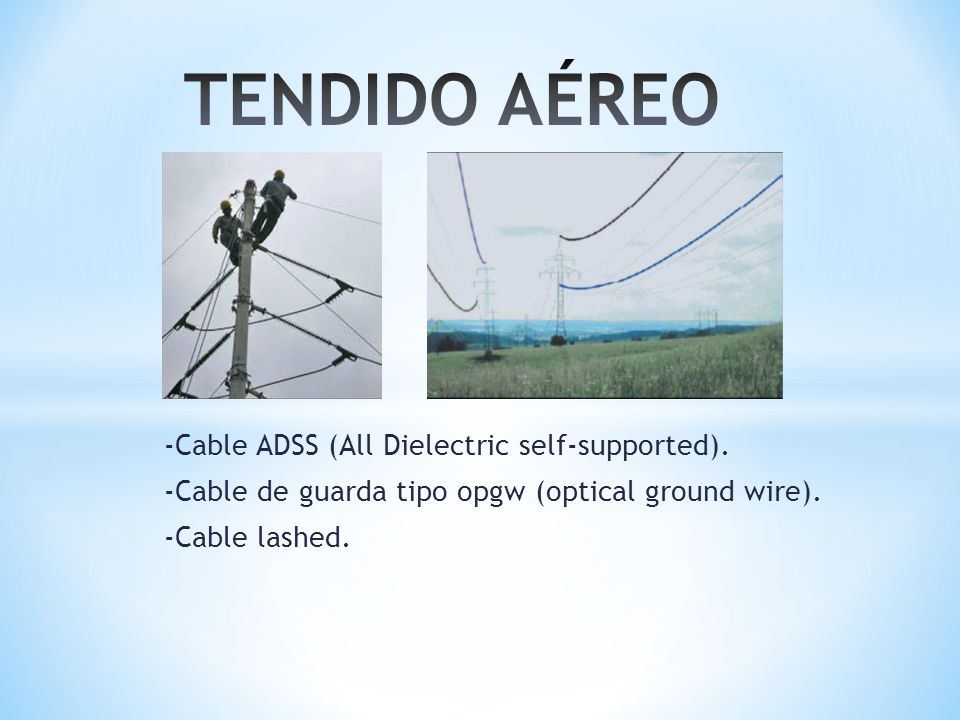

5 TENDIDO AÉREO -Cable ADSS (All Dielectric self-supported).
-Cable ADSS (All Dielectric self-supported). -Cable de guarda tipo opgw (optical ground wire). -Cable lashed.

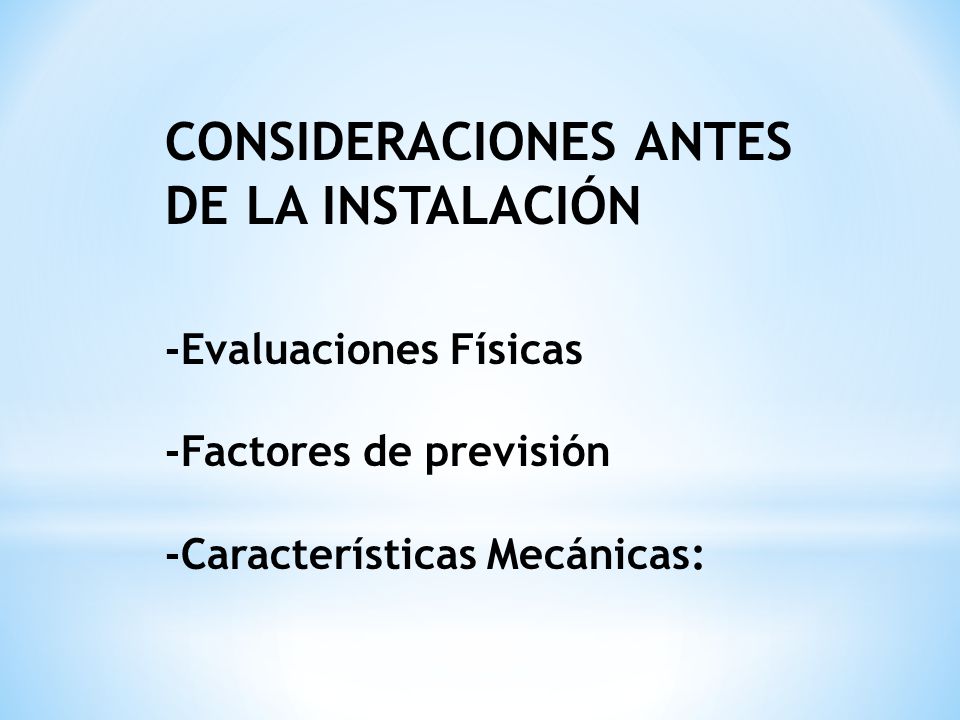

6 CONSIDERACIONES ANTES DE LA INSTALACIÓN
-Evaluaciones Físicas -Factores de previsión -Características Mecánicas:

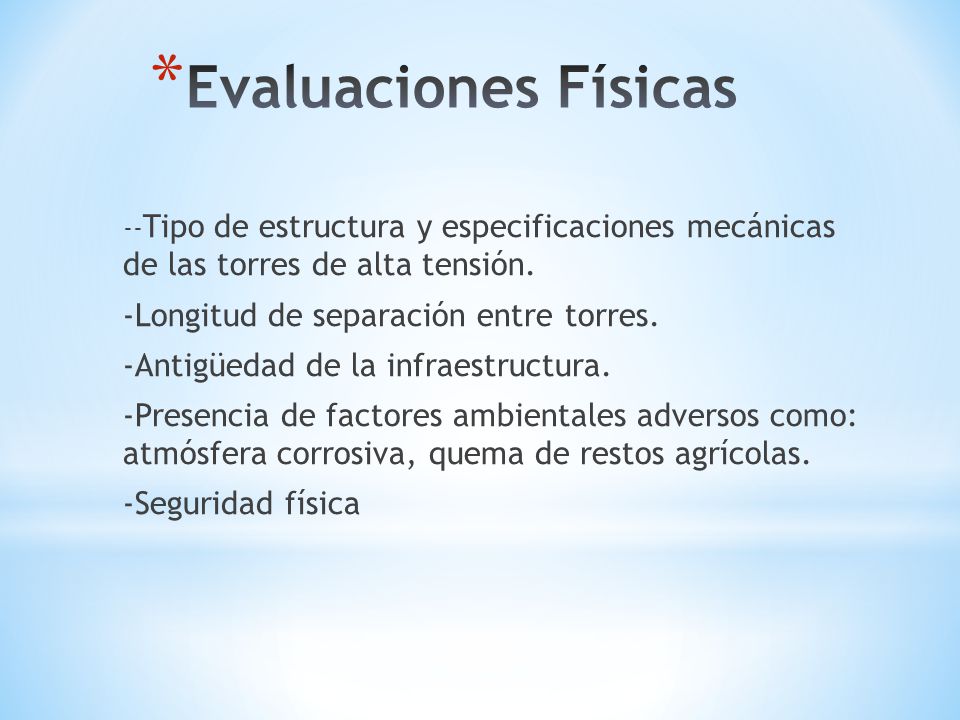

7 Evaluaciones Físicas -Longitud de separación entre torres.
--Tipo de estructura y especificaciones mecánicas de las torres de alta tensión. -Longitud de separación entre torres. -Antigüedad de la infraestructura. -Presencia de factores ambientales adversos como: atmósfera corrosiva, quema de restos agrícolas. -Seguridad física

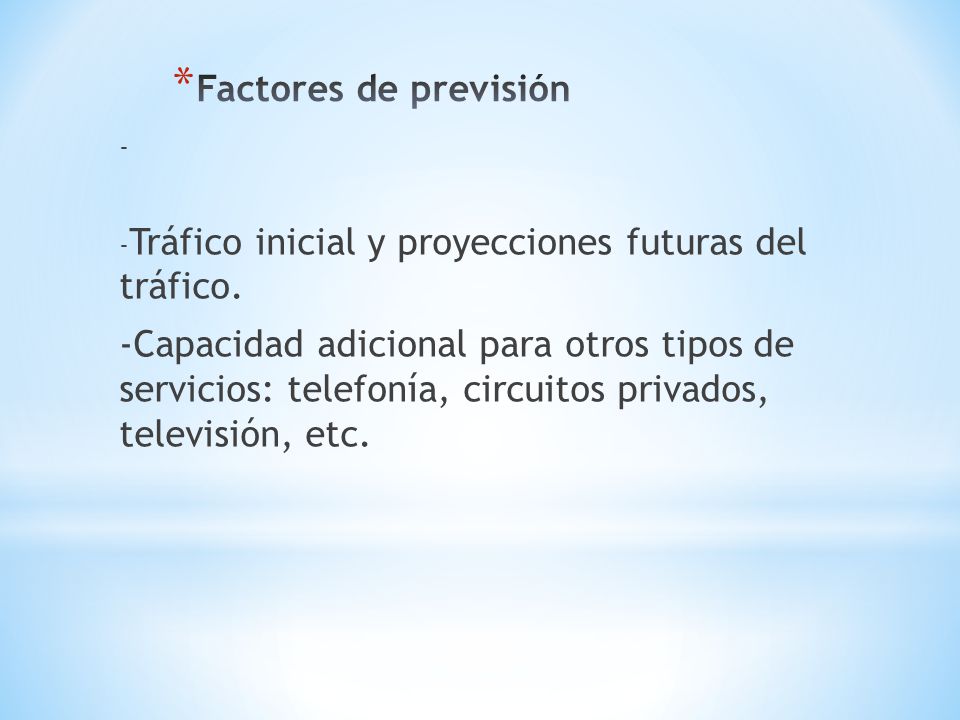

8 Factores de previsión - -Tráfico inicial y proyecciones futuras del tráfico. -Capacidad adicional para otros tipos de servicios: telefonía, circuitos privados, televisión, etc.

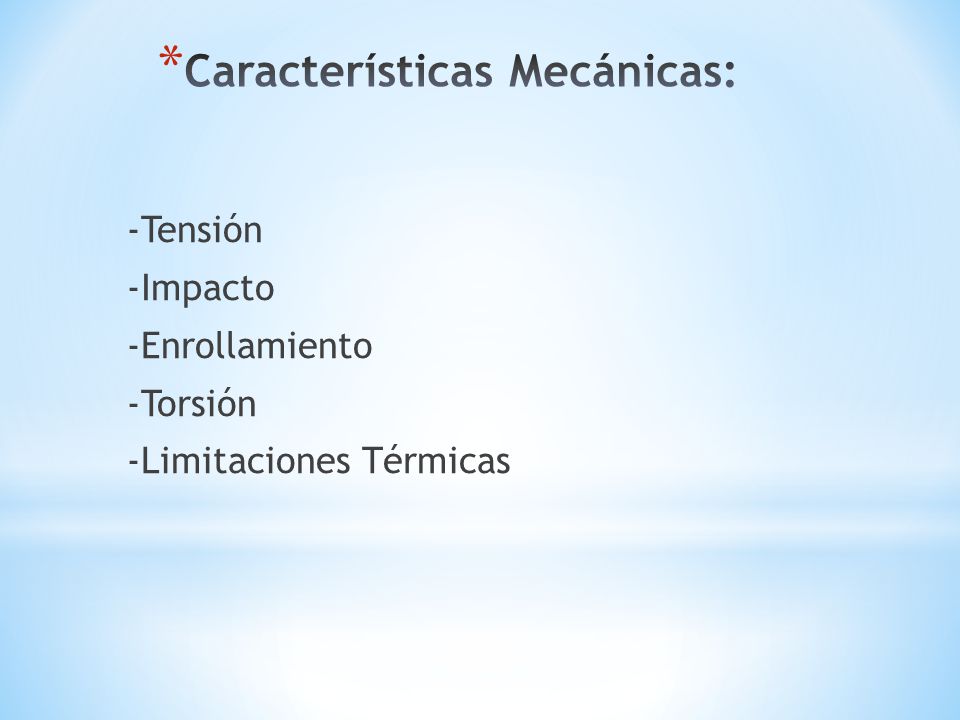

9 Características Mecánicas:
-Tensión -Impacto -Enrollamiento -Torsión -Limitaciones Térmicas

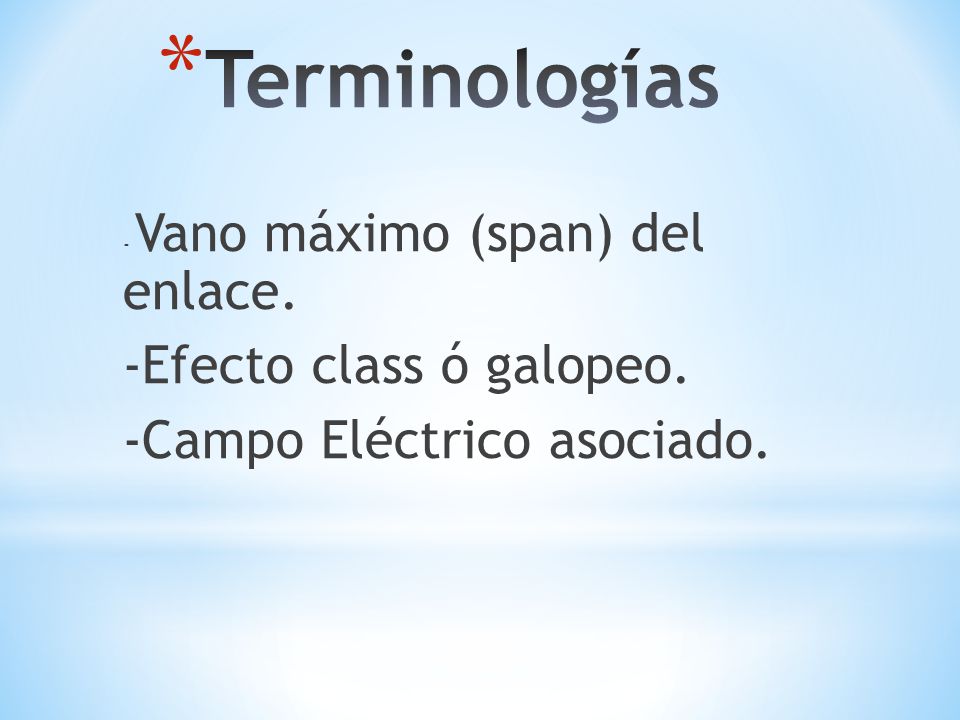

10 Terminologías -Efecto class ó galopeo. -Campo Eléctrico asociado.
- Vano máximo (span) del enlace. -Efecto class ó galopeo. -Campo Eléctrico asociado.

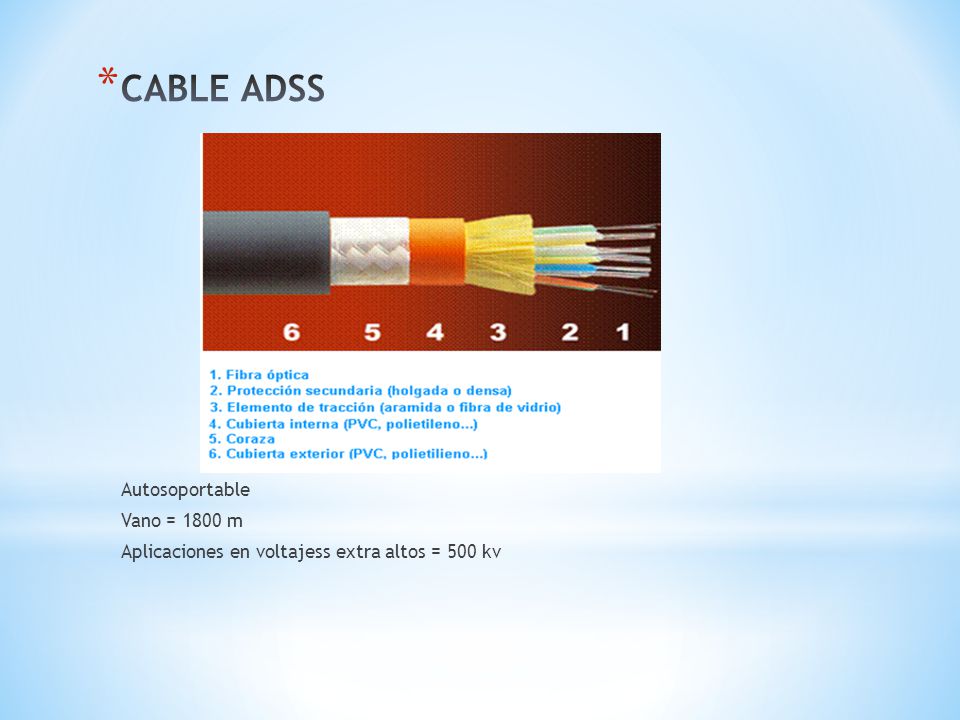

11 CABLE ADSS Autosoportable Vano = 1800 m
Aplicaciones en voltajess extra altos = 500 kv

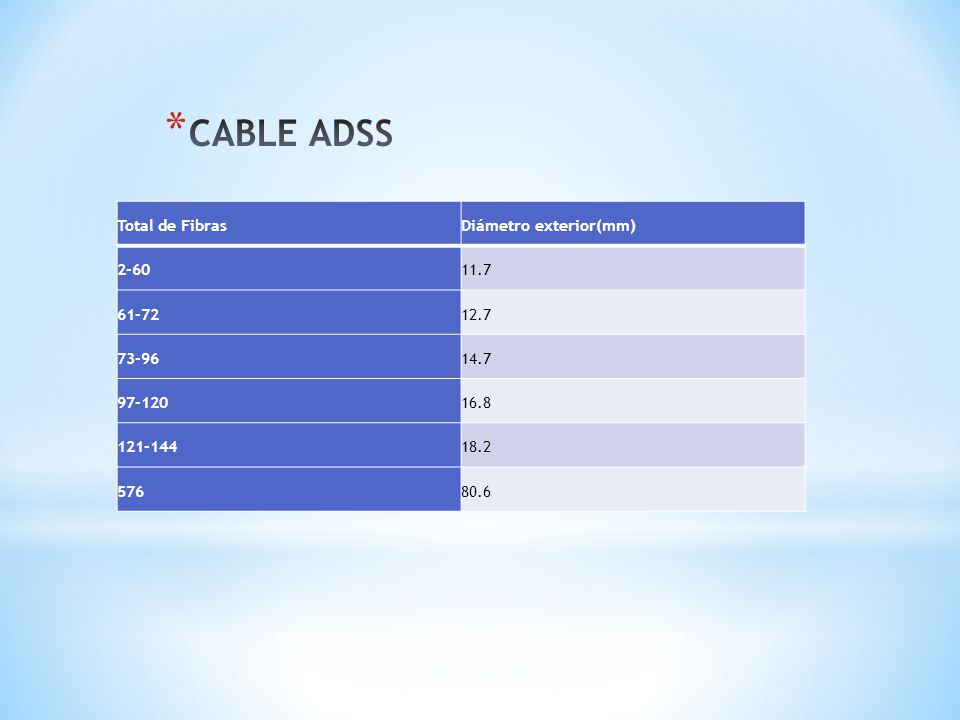

12 CABLE ADSS Total de Fibras Diámetro exterior(mm) 2-60 11.7 61-72 12.7
73-96 14.7 97-120 16.8 18.2 576 80.6

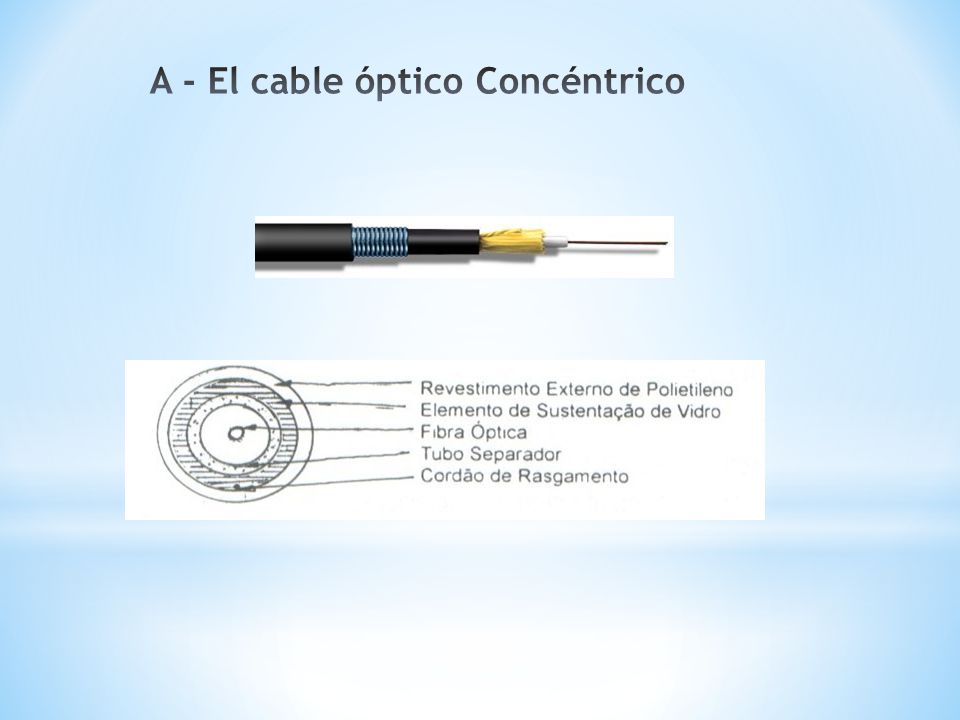

13 A - El cable óptico Concéntrico

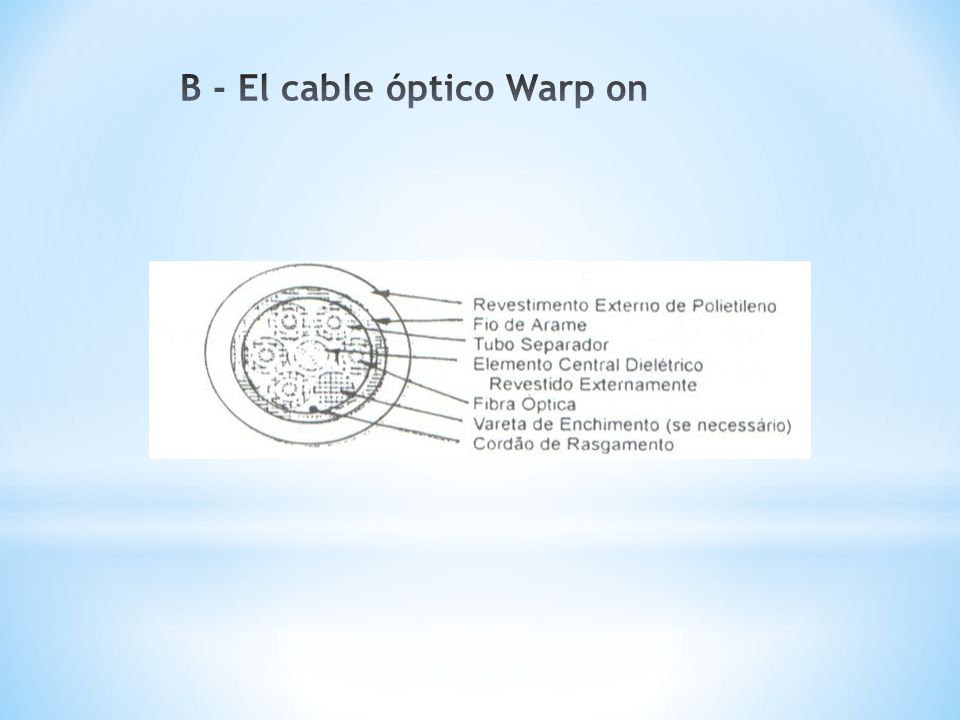

14 B - El cable óptico Warp on

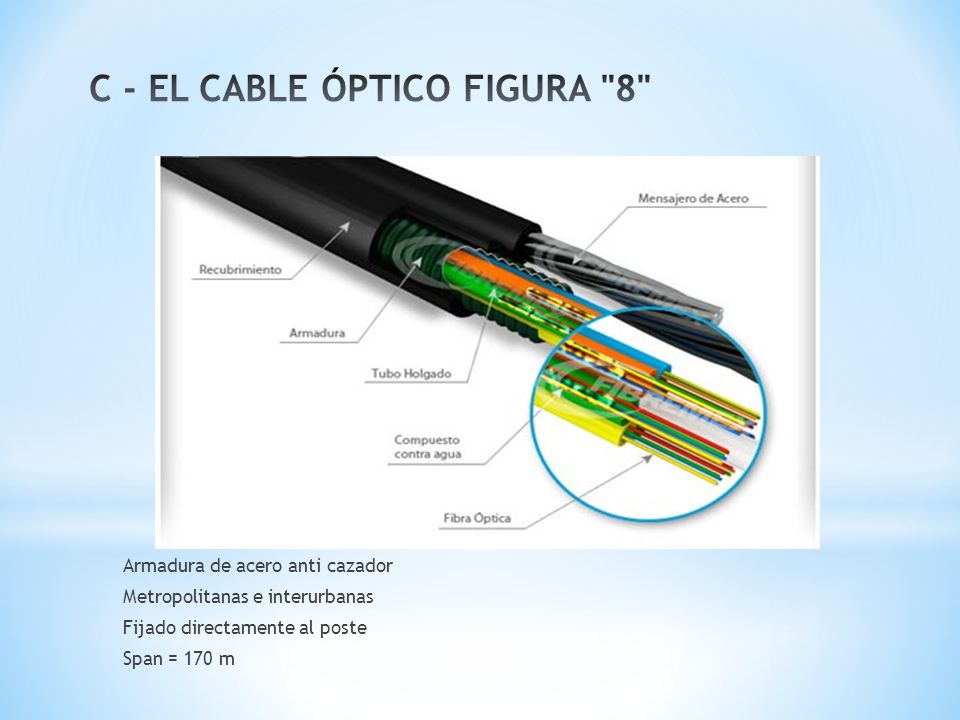

15 C - EL CABLE ÓPTICO FIGURA "8"
Armadura de acero anti cazador Metropolitanas e interurbanas Fijado directamente al poste Span = 170 m

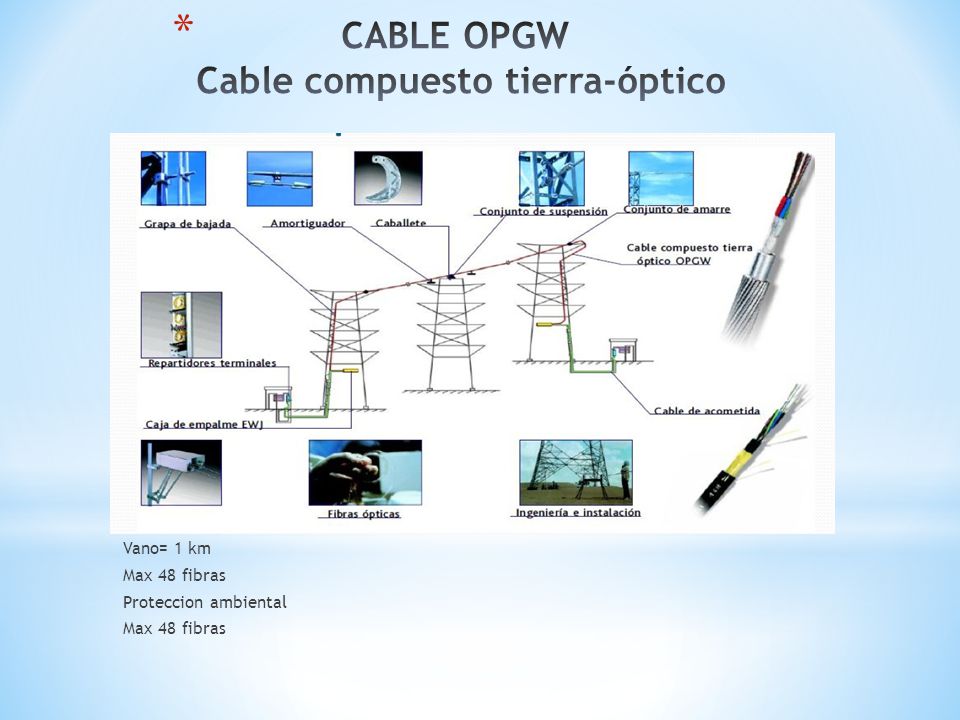

16 CABLE OPGW Cable compuesto tierra-óptico
Vano= 1 km Max 48 fibras Proteccion ambiental

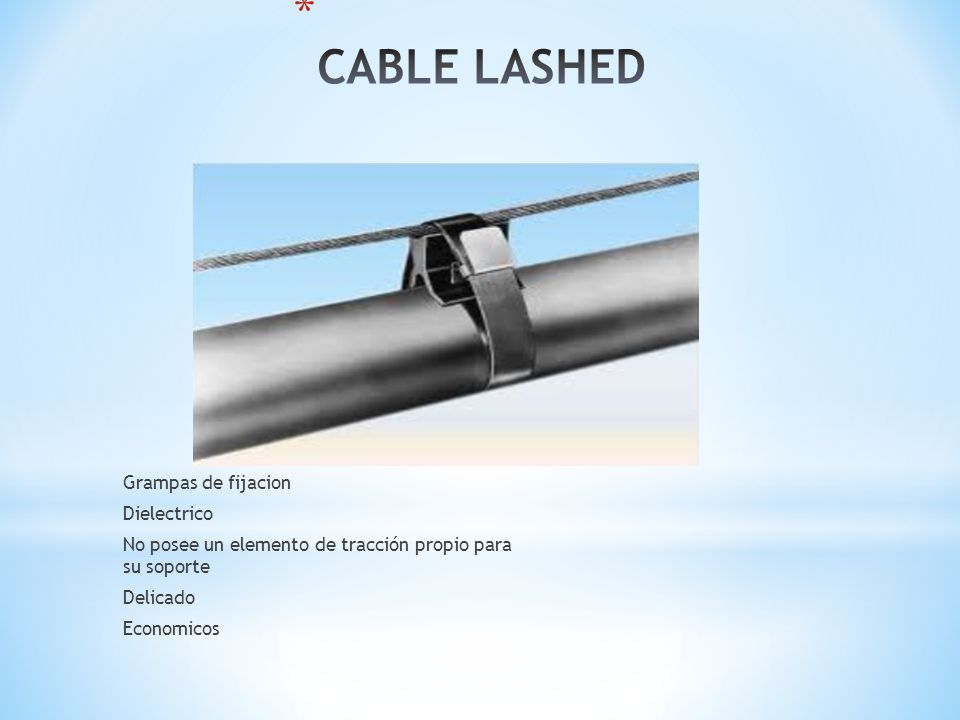

17 CABLE LASHED Grampas de fijacion Dielectrico
No posee un elemento de tracción propio para su soporte Delicado Economicos

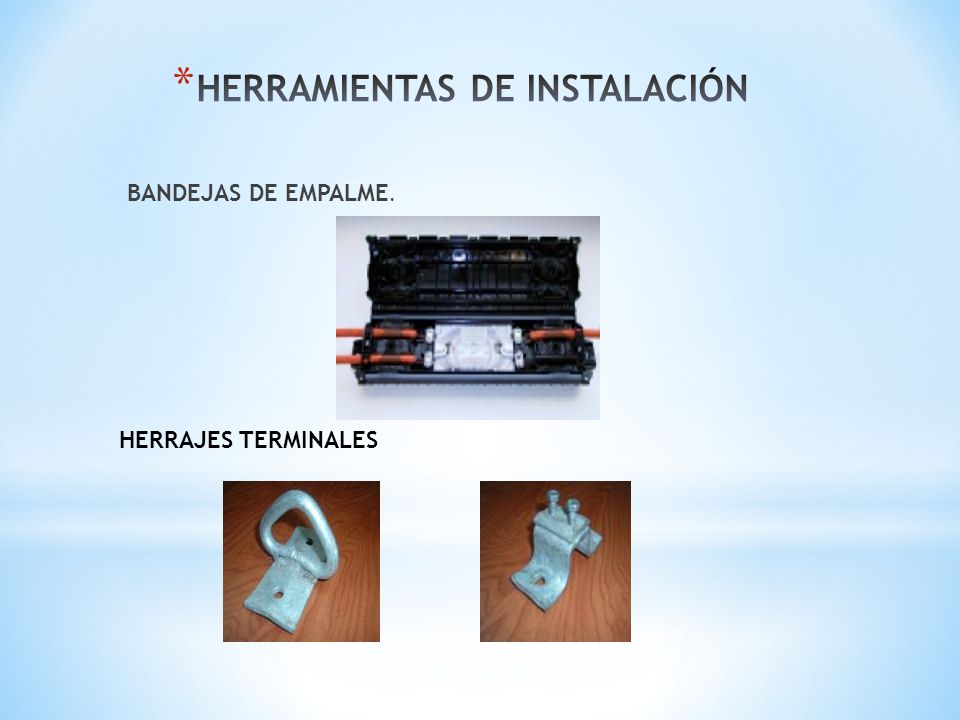

18 HERRAMIENTAS DE INSTALACIÓN
Bandejas de empalme. HERRAJES TERMINALES

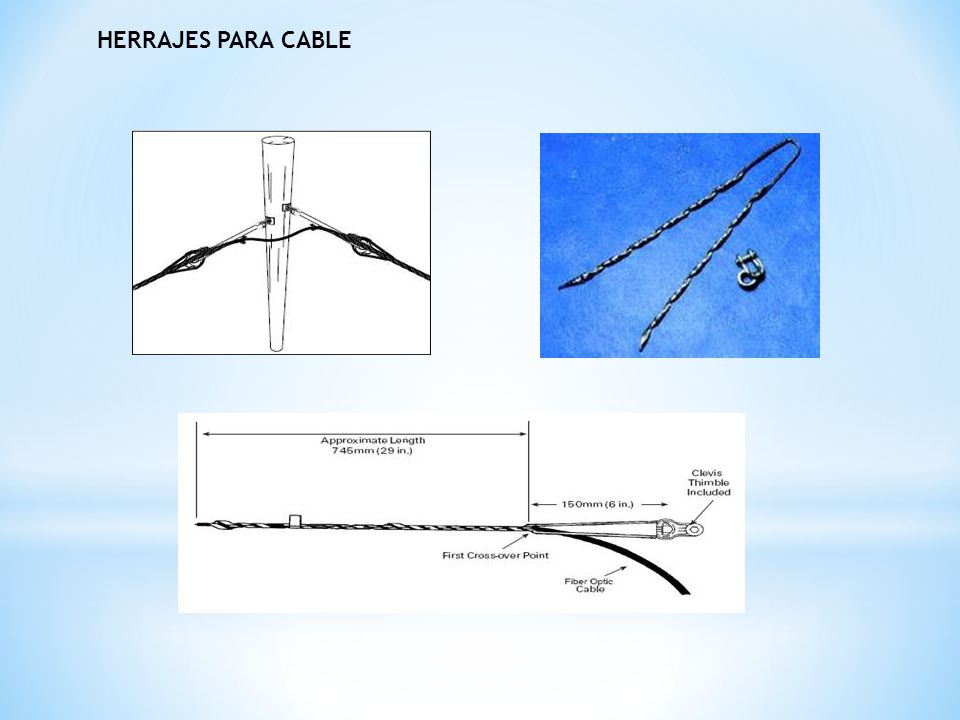

19 HERRAJES PARA CABLE

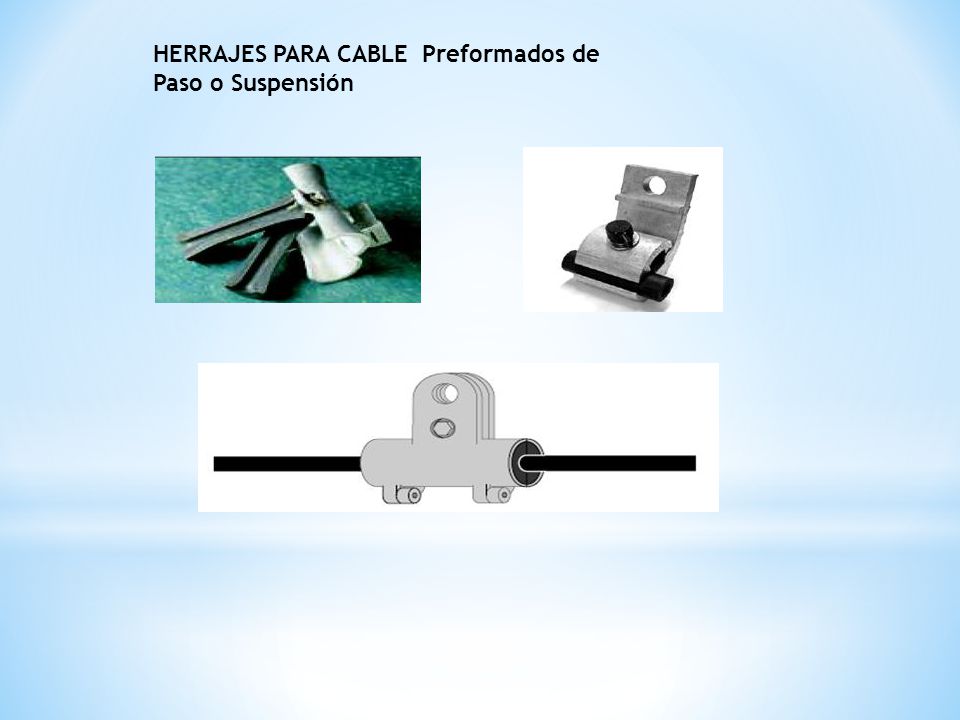

20 HERRAJES PARA CABLE Preformados de Paso o Suspensión

21 HERRAJES PARA CABLE Tensores
Elementos de plastico Grapas de retencion

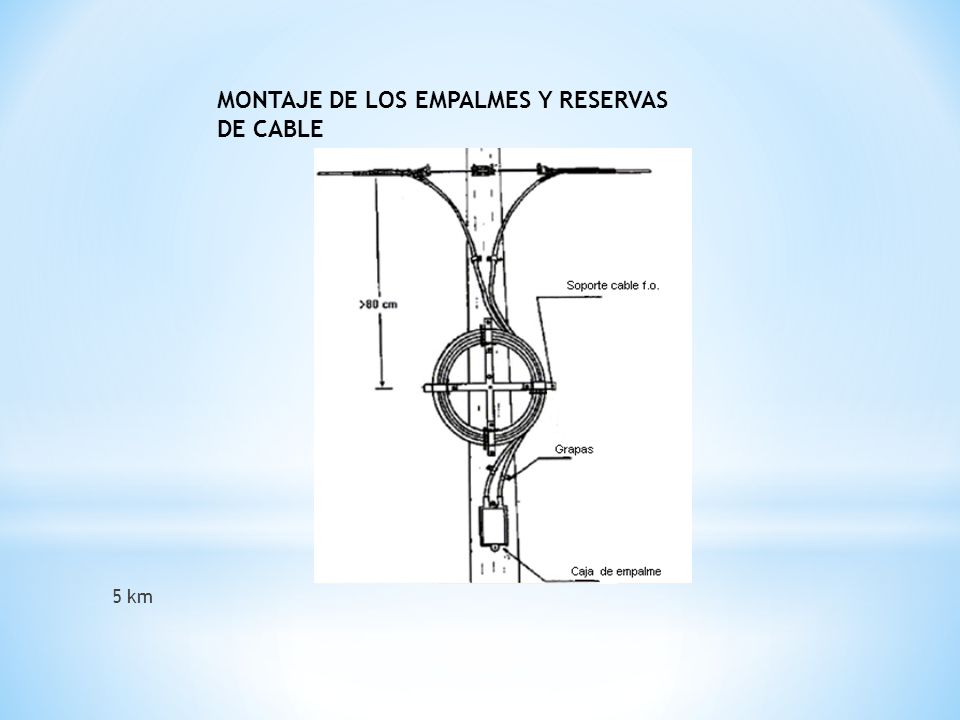

22 MONTAJE DE LOS EMPALMES Y RESERVAS DE CABLE
5 km

23 BUCLE DE EXPANSIÓN

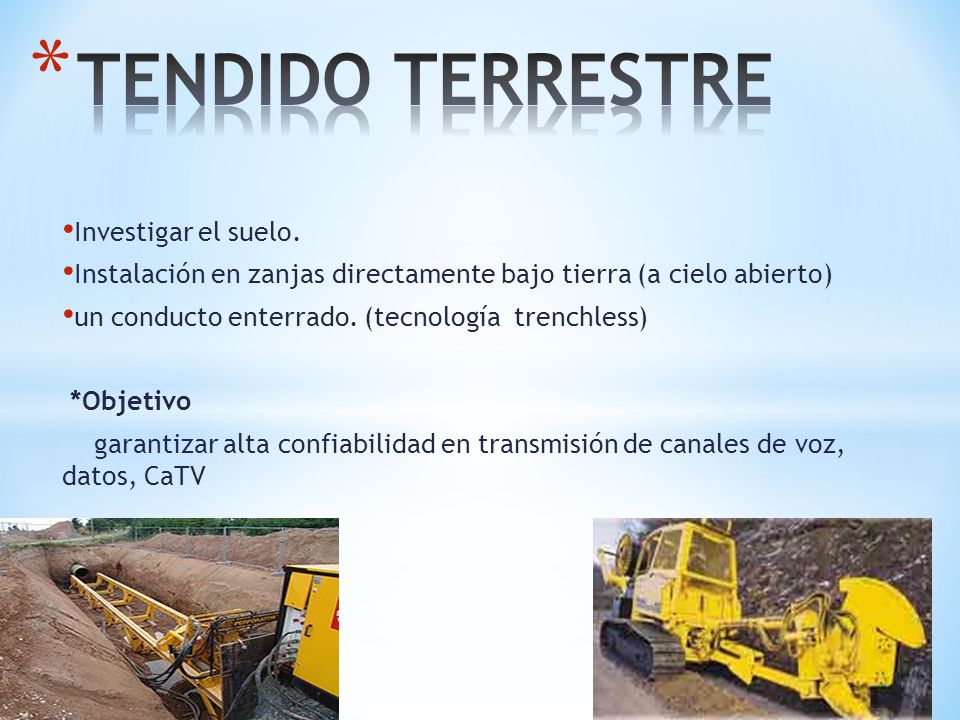

24 TENDIDO TERRESTRE Investigar el suelo.
Instalación en zanjas directamente bajo tierra (a cielo abierto) un conducto enterrado. (tecnología trenchless) *Objetivo garantizar alta confiabilidad en transmisión de canales de voz, datos, CaTV

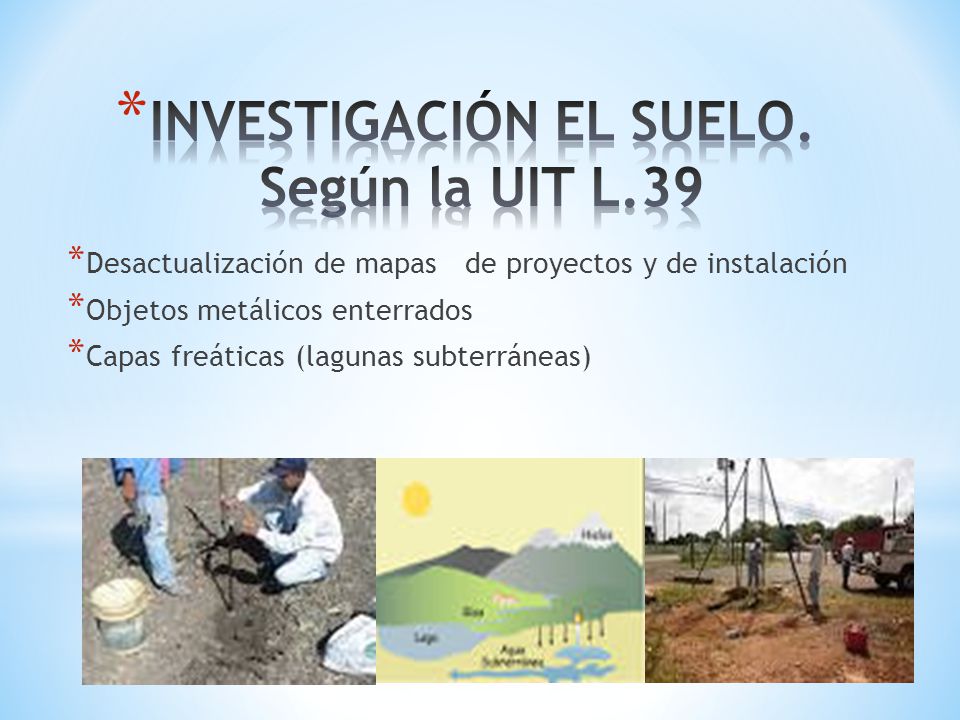

25 INVESTIGACIÓN EL SUELO. Según la UIT L.39
Desactualización de mapas de proyectos y de instalación Objetos metálicos enterrados Capas freáticas (lagunas subterráneas)

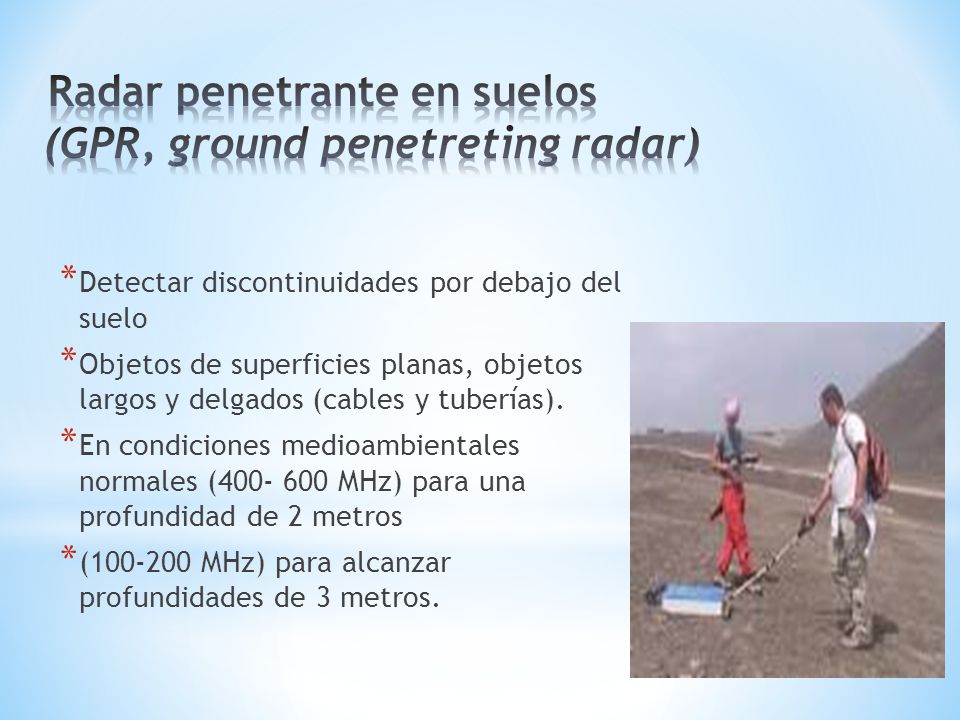

26 Radar penetrante en suelos (GPR, ground penetreting radar)
Detectar discontinuidades por debajo del suelo Objetos de superficies planas, objetos largos y delgados (cables y tuberías). En condiciones medioambientales normales ( MHz) para una profundidad de 2 metros ( MHz) para alcanzar profundidades de 3 metros.

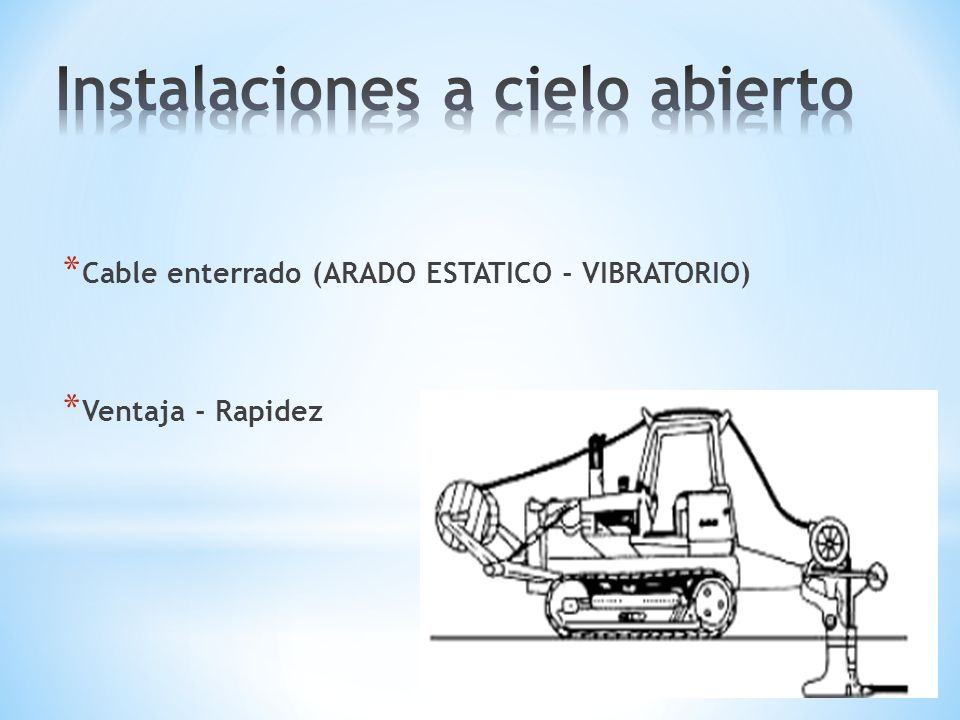

27 Instalaciones a cielo abierto
Cable enterrado (ARADO ESTATICO - VIBRATORIO) Ventaja - Rapidez

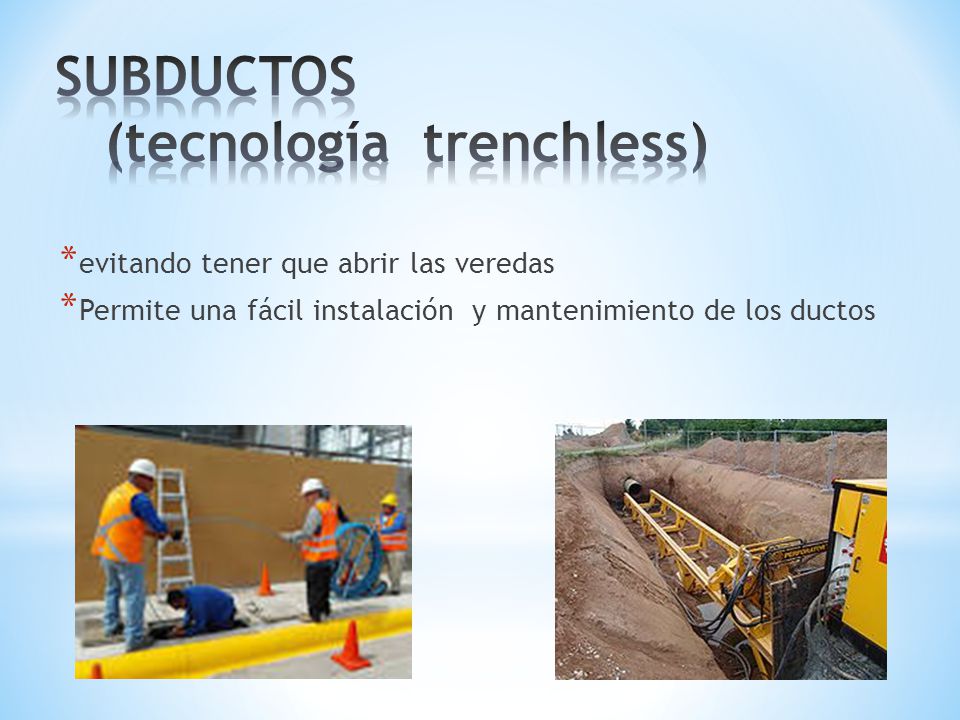

28 SUBDUCTOS (tecnología trenchless)
evitando tener que abrir las veredas Permite una fácil instalación y mantenimiento de los ductos

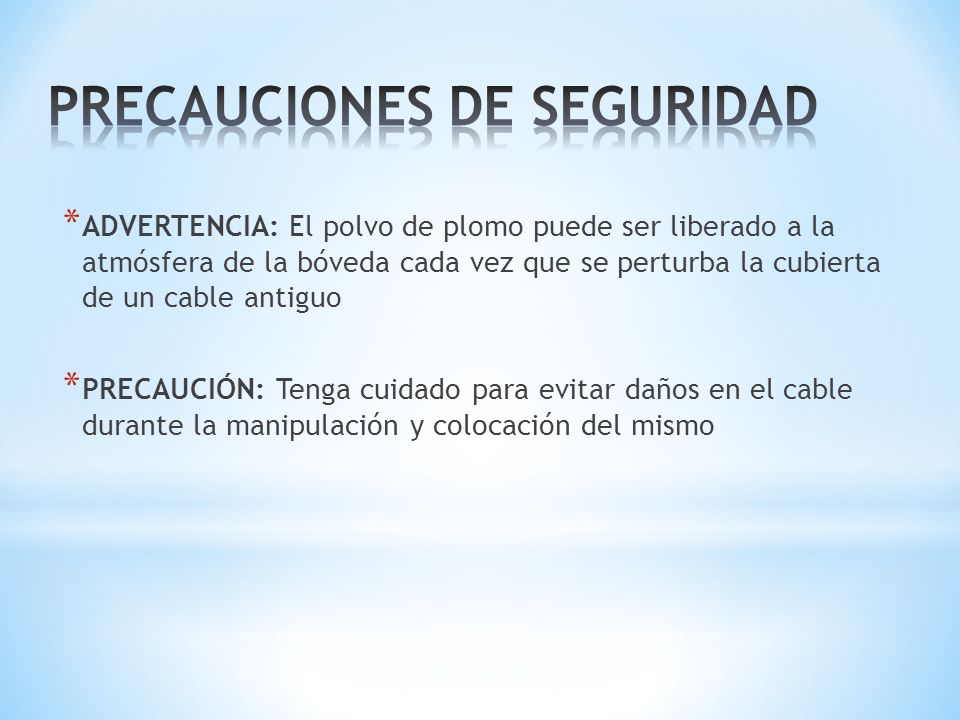

29 PRECAUCIONES DE SEGURIDAD
ADVERTENCIA: El polvo de plomo puede ser liberado a la atmósfera de la bóveda cada vez que se perturba la cubierta de un cable antiguo PRECAUCIÓN: Tenga cuidado para evitar daños en el cable durante la manipulación y colocación del mismo

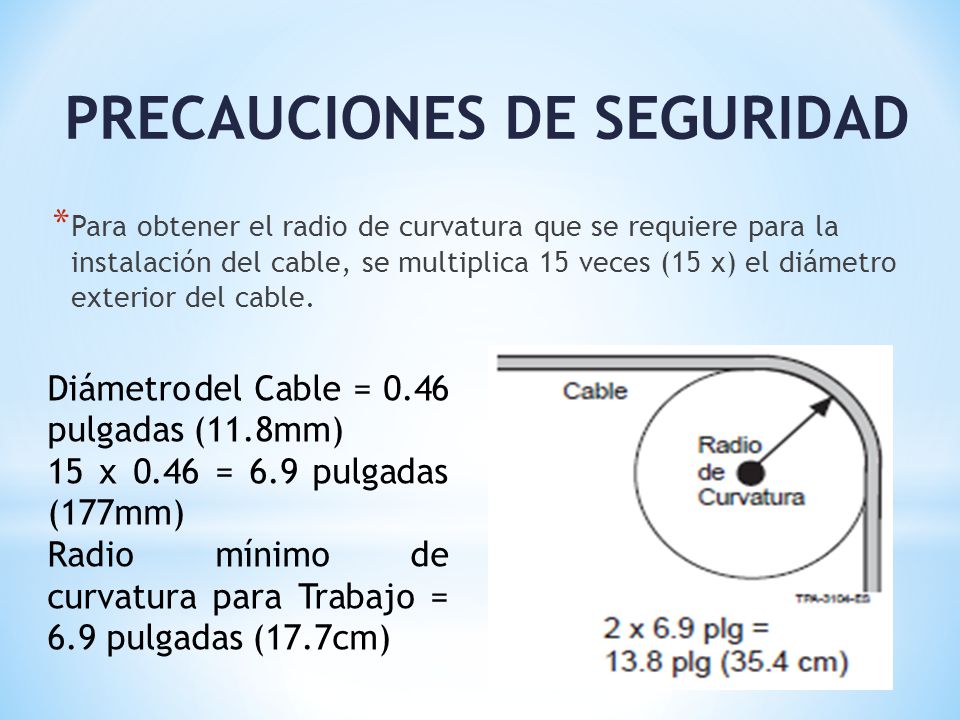

30 PRECAUCIONES DE SEGURIDAD
Para obtener el radio de curvatura que se requiere para la instalación del cable, se multiplica 15 veces (15 x) el diámetro exterior del cable. Diámetro del Cable = 0.46 pulgadas (11.8mm) 15 x 0.46 = 6.9 pulgadas (177mm) Radio mínimo de curvatura para Trabajo = 6.9 pulgadas (17.7cm)

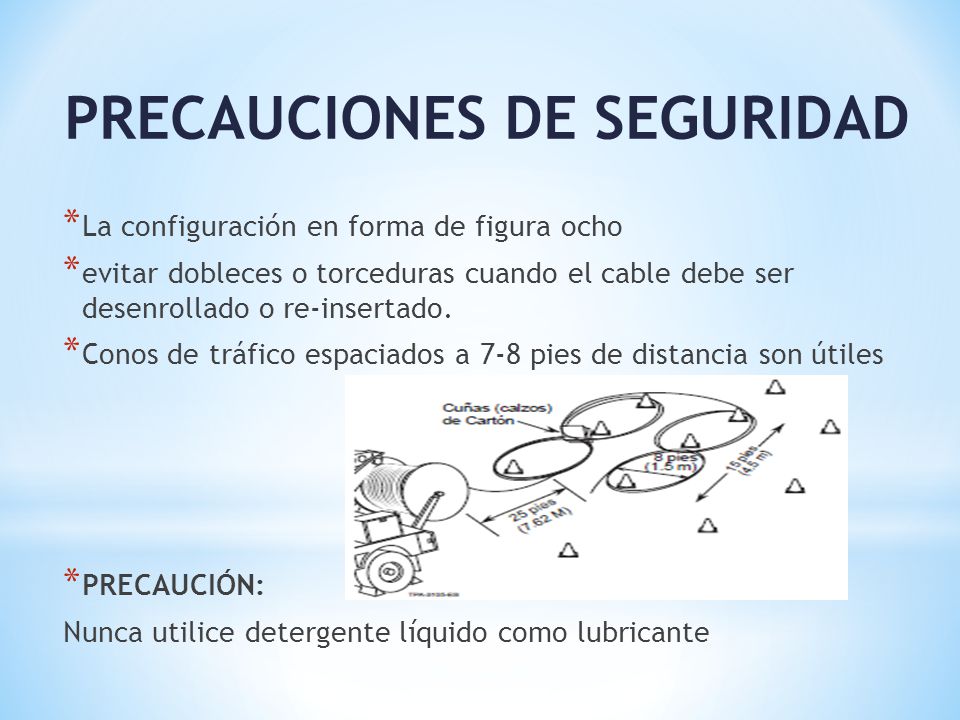

31 PRECAUCIONES DE SEGURIDAD
La configuración en forma de figura ocho evitar dobleces o torceduras cuando el cable debe ser desenrollado o re-insertado. Conos de tráfico espaciados a 7-8 pies de distancia son útiles PRECAUCIÓN: Nunca utilice detergente líquido como lubricante

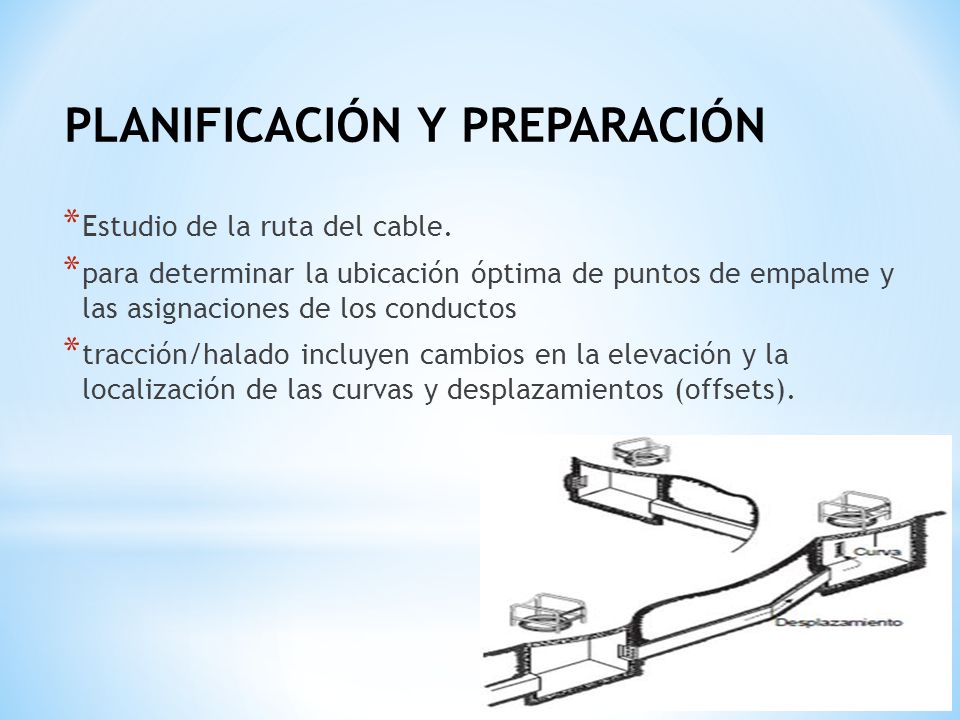

32 PLANIFICACIÓN Y PREPARACIÓN
Estudio de la ruta del cable. para determinar la ubicación óptima de puntos de empalme y las asignaciones de los conductos tracción/halado incluyen cambios en la elevación y la localización de las curvas y desplazamientos (offsets).

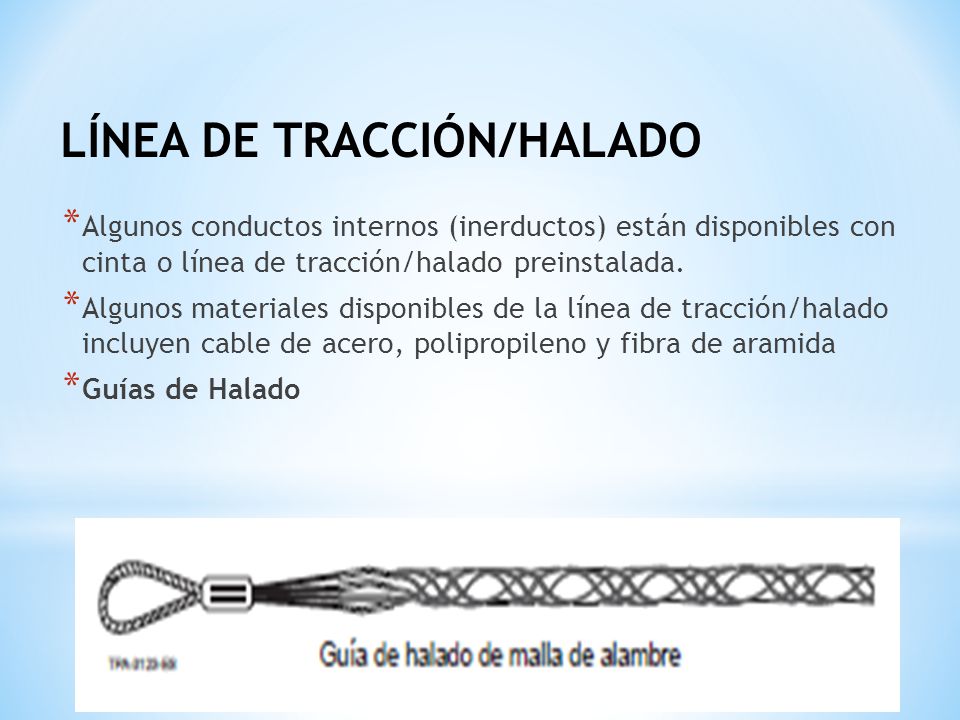

33 LÍNEA DE TRACCIÓN/HALADO
Algunos conductos internos (inerductos) están disponibles con cinta o línea de tracción/halado preinstalada. Algunos materiales disponibles de la línea de tracción/halado incluyen cable de acero, polipropileno y fibra de aramida Guías de Halado

34 LUBRICANTES Para reducir la tensión de tracción/halado
lubricantes de cables deben ser compatibles con la cubierta del cable de fibra óptica Se debe agregar lubricante adicional antes de las curvas y desplazamientos (offsets)

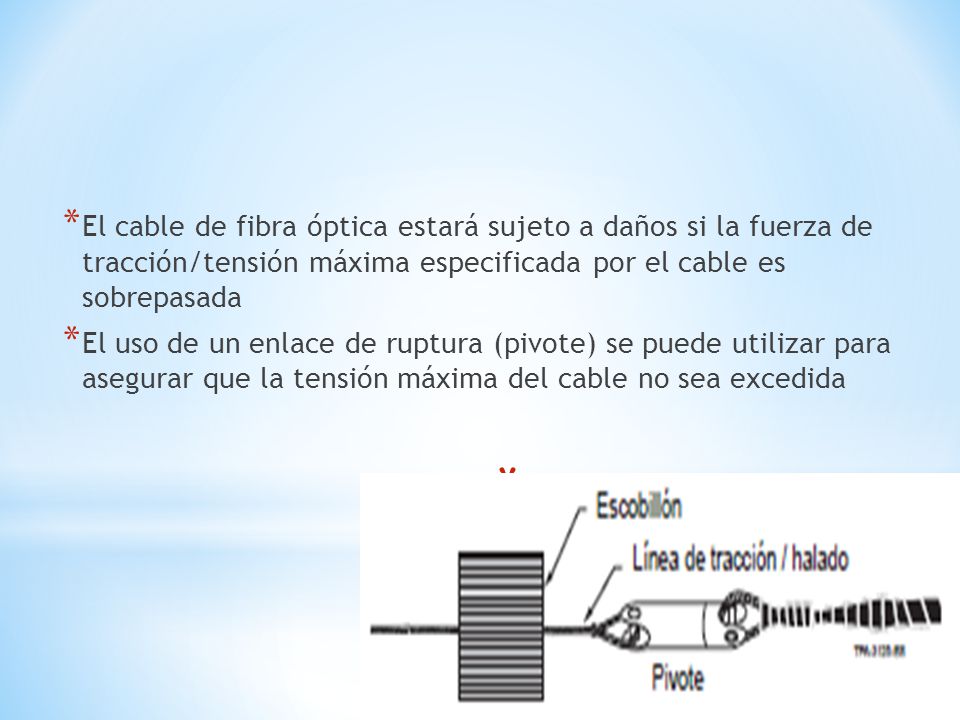

35 EQUIPO PARA CONTROLAR LA TRACCIÓN/TENSIÓN
El cable de fibra óptica estará sujeto a daños si la fuerza de tracción/tensión máxima especificada por el cable es sobrepasada El uso de un enlace de ruptura (pivote) se puede utilizar para asegurar que la tensión máxima del cable no sea excedida EQUIPO PARA CONTROLAR LA TRACCIÓN/TENSIÓN

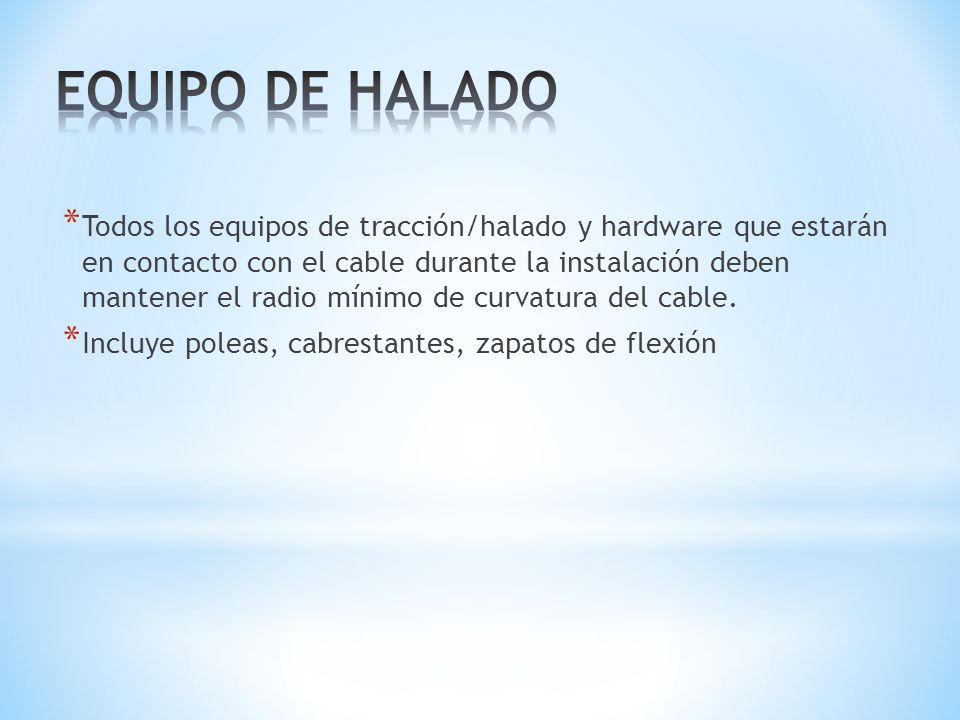

36 EQUIPO DE HALADO Todos los equipos de tracción/halado y hardware que estarán en contacto con el cable durante la instalación deben mantener el radio mínimo de curvatura del cable. Incluye poleas, cabrestantes, zapatos de flexión

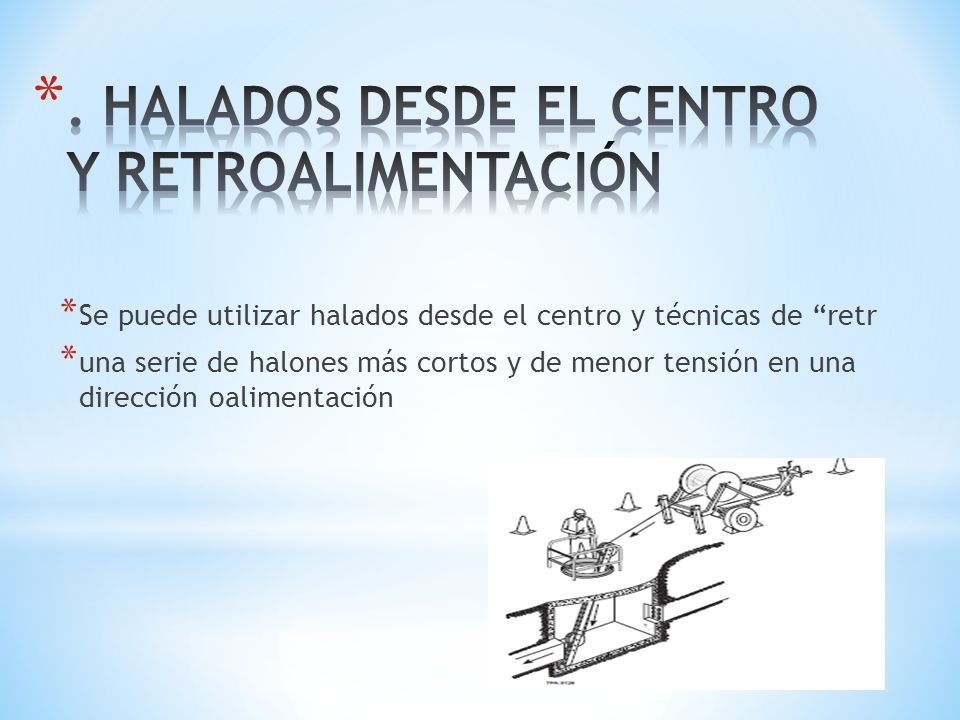

37 . HALADOS DESDE EL CENTRO Y RETROALIMENTACIÓN
Se puede utilizar halados desde el centro y técnicas de “retr una serie de halones más cortos y de menor tensión en una dirección oalimentación

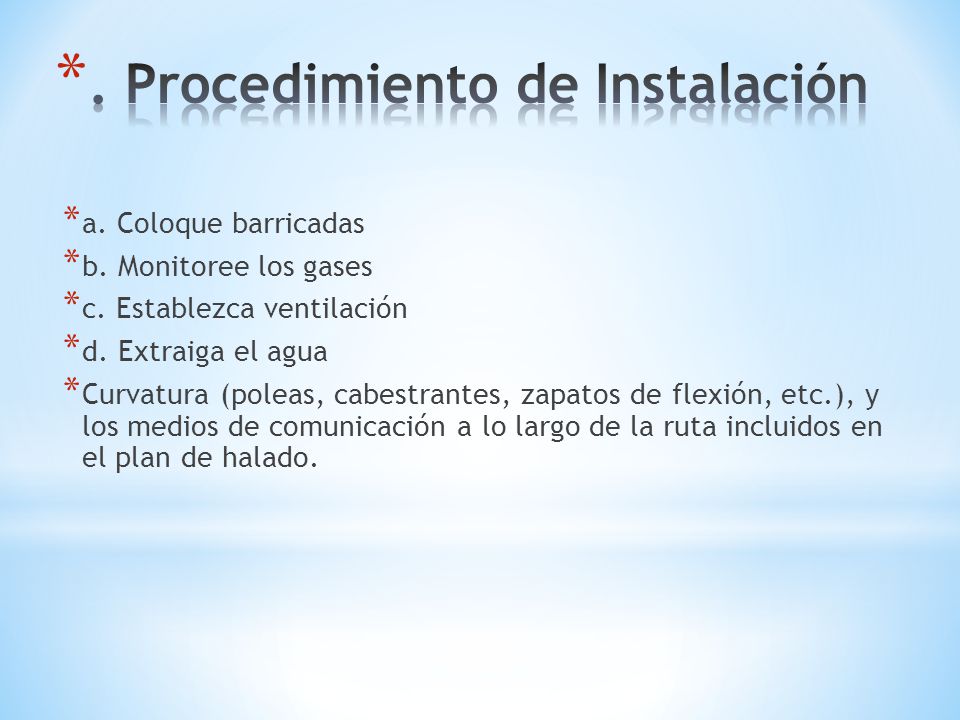

38 . Procedimiento de Instalación
a. Coloque barricadas b. Monitoree los gases c. Establezca ventilación d. Extraiga el agua Curvatura (poleas, cabestrantes, zapatos de flexión, etc.), y los medios de comunicación a lo largo de la ruta incluidos en el plan de halado.
