Prof. Romero Brunil Redes y Comunicaciones de datos Tema: Redes de Computadoras.

Presentación del tema: "Prof. Romero Brunil Redes y Comunicaciones de datos Tema: Redes de Computadoras."— Transcripción de la presentación:

1 Prof. Romero Brunil Redes y Comunicaciones de datos Tema: Redes de Computadoras

2 Prof. Romero Brunil Beneficios de una Red Permite el acceso simultáneo a programas e información muy importantes. Permite compartir equipos periféricos, como impresoras y escáneres. Hace más eficiente la comunicación personal con el correo electrónico. Hace más fácil el proceso de respaldo.

3 Prof. Romero Brunil Red de trabajo en una palabra: “ eficiente” SHARED DATA, PROGRAMS AND BACKUPS IMPRESORA LÁSER COMÚN Computadoras personales en una red de área local (LAN) ESCÁNER DE CAMA PLANA DISPO- SITIVO DE USO COMÚN COMPARTE DATOS, PROGRAMAS Y RESPALDOS

4 Prof. Romero Brunil Estructura de Redes LAN (Red de Área Local):Sistema de computadoras personales localizadas relativamente cerca unas de otras y conectadas por cables. WAN (Red de Área Amplia):Son dos o más LAN conectadas en una amplia área geográfica por medio de líneas telefónicas. MAN (Red de Área Metropolitana): Similar a la red WAN, pero diseñada para una ciudad o area metropolitana

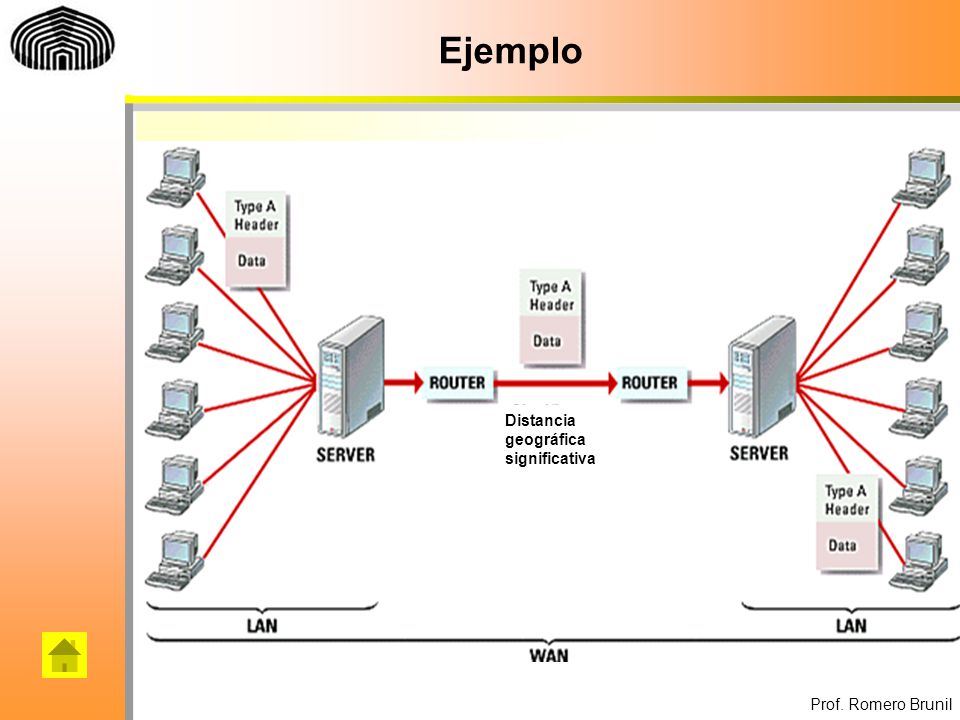

5 Prof. Romero Brunil Distancia geográfica significativa Ejemplo

6 Prof. Romero Brunil Nodos - computadoras individuales que forman una red. Servidores Dominios Grupos de Trabajos Redes - Elementos Tipos de Configuración

7 Prof. Romero Brunil Router: Enrutador, encaminador. Dispositivo de hardware para interconexión de redes de computadoras. Switch: Conmutador. Interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro. Funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs Hub o concentrador: es un equipo de redes que permite conectar entre sí otros equipos y retransmite los paquetes que recibe desde cualquiera de ellos a todos los demás. Los hubs han dejado de ser utilizados, debido al gran nivel de colisiones y tráfico de red que propician. Redes - Elementos

8 Prof. Romero Brunil Tanenbaum. Sistemas Operativos Distribuidos Capas, interfaces y protocolos en el modelo OSI

9 Prof. Romero Brunil Redes de Servidores Servidores de Archivo –Usada para guardar y remitir (enviar) archivos de cada computadora (nodos) de una red. Cliente/Servidor –Computadoras individuales (nodos) comparten con un sevidor central la carga de trabajo de procesar y almacenar.

10 Prof. Romero Brunil Redes P2P –Todos los nodos de la red tienen relaciones equivalentes a todas las demás y también tipos similares de software. –Napster era un servicio de distribución de archivos de música (en formato MP3) Uno de los pioneros de las redes P2P de intercambio creado por Shawn Fanning. Juicio 2001 – Mayo 2008 reinicia operaciones distribución mp3 –Entre algunas aplicaciones específicas de redes P2P: Skype, Hello de Picasa, Ares Galaxy, BitTorrent (protocolo), Shareaza (cliente P2P), eMule plus (basado en emule y licencia GPL*). * es una licencia creada por la Free Software Foundation a mediados de los 80, y está orientada principalmente a proteger la libre distribución, modificación y uso de software

11 Prof. Romero Brunil Topología Topologías de red: Topología de Bus Topología de Estrella Topología de Anillo Es el acomodo físico de los cables que conectan los nodos de la red.

12 Prof. Romero Brunil Topología de bus Es un solo conducto al cual están unidos todos los nodos de la red y los dispositivos periféricos. Bus: una sola conexión a todos los dispositivos. Una conexión rota puede derribar todo intercambio de periféricos. BUS

13 Prof. Romero Brunil Topología de Estrella Se sitúa un eje en el centro de los nodos de la red. Los grupos de información son enrutados a través del eje central hacia sus destinos. Estrella: El eje en el centro de los nodos de la red. La red se viene abajo solamente si pierde el eje central. switch

14 Prof. Romero Brunil Topología de Anillo Se conecta los nodos de la red en una cadena circular en la cual cada nodo está conectado al siguiente. Anillo: cada nodo es conectado al siguiente. Si una conexión se rompe, toda la red se cae.

15 Prof. Romero Brunil Medios de Redes (transmisión) Se refiere a los medios guiados y no guiados por los que viaja la información desde su fuente hasta su destino. Cable de Par Trenzado Cable Coaxial Cable de Fibra Óptica Enlaces Inalámbricos

16 Prof. Romero Brunil Protocolo de Red Es un conjunto de estándares para comunicación. TCP/IP IPX/SPX NetBEUI Entre otros

17 Prof. Romero Brunil TCP/IP – IP V.4 Cualquier dirección que comience con un valor entre 128 y 191 en el primer octeto es una dirección Clase B. Cualquier dirección que comience con un valor entre 1 y 126 en el primer octeto es una dirección Clase A.

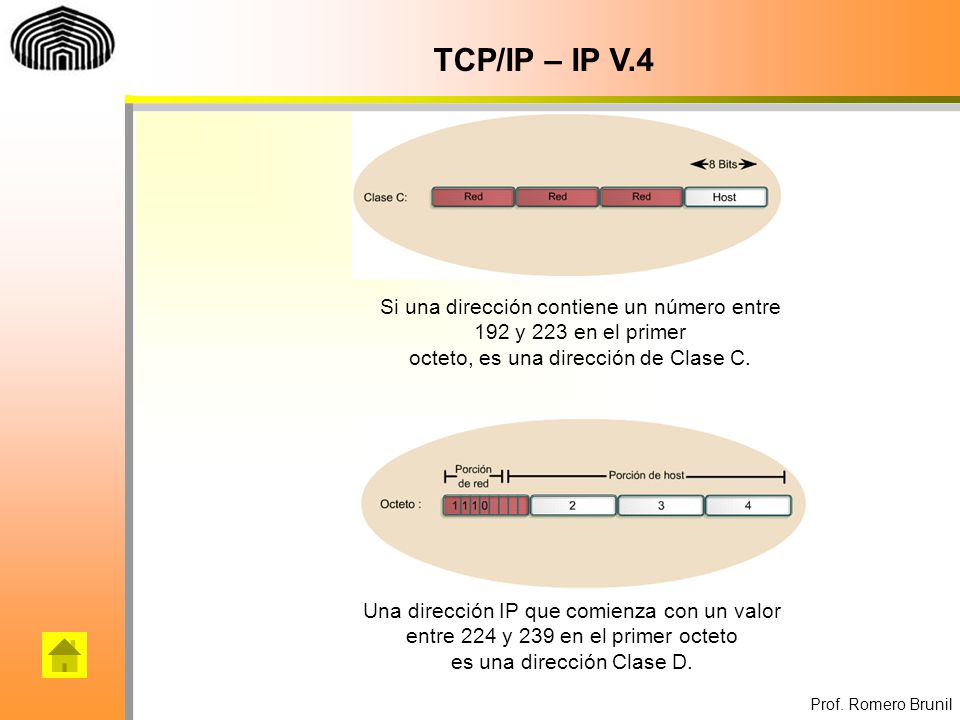

18 Prof. Romero Brunil Una dirección IP que comienza con un valor entre 224 y 239 en el primer octeto es una dirección Clase D. Si una dirección contiene un número entre 192 y 223 en el primer octeto, es una dirección de Clase C. TCP/IP – IP V.4

19 Prof. Romero Brunil IPv4 tiene un espacio de direcciones de 32 bits, en cambio IPv6 ofrece un espacio de 128 bits. TCP/IP – IP V.6 Una dirección en la versión 6 se anota mediante ocho números hexadecimales (16 bits) de 4 dígitos separados por dos puntos. La serie de ceros por dirección puede ser excluida, de modo que 1080:: 800:0:417A sea el mismo que 1080:0:0:0:0:800:0:417A

20 Prof. Romero Brunil
