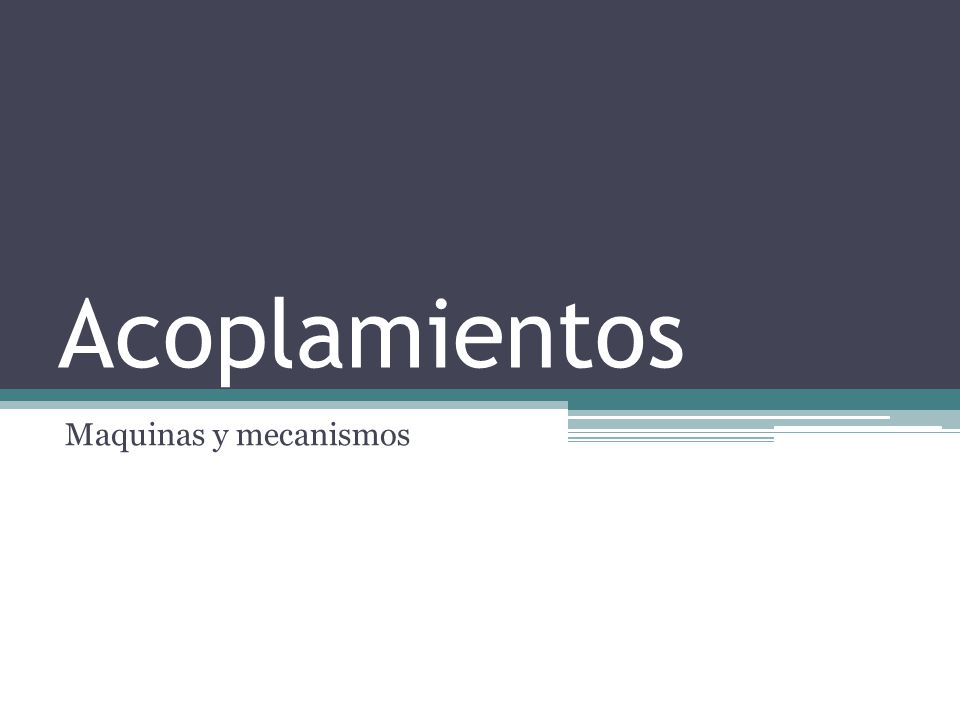

1 Acoplamientos Maquinas y mecanismos

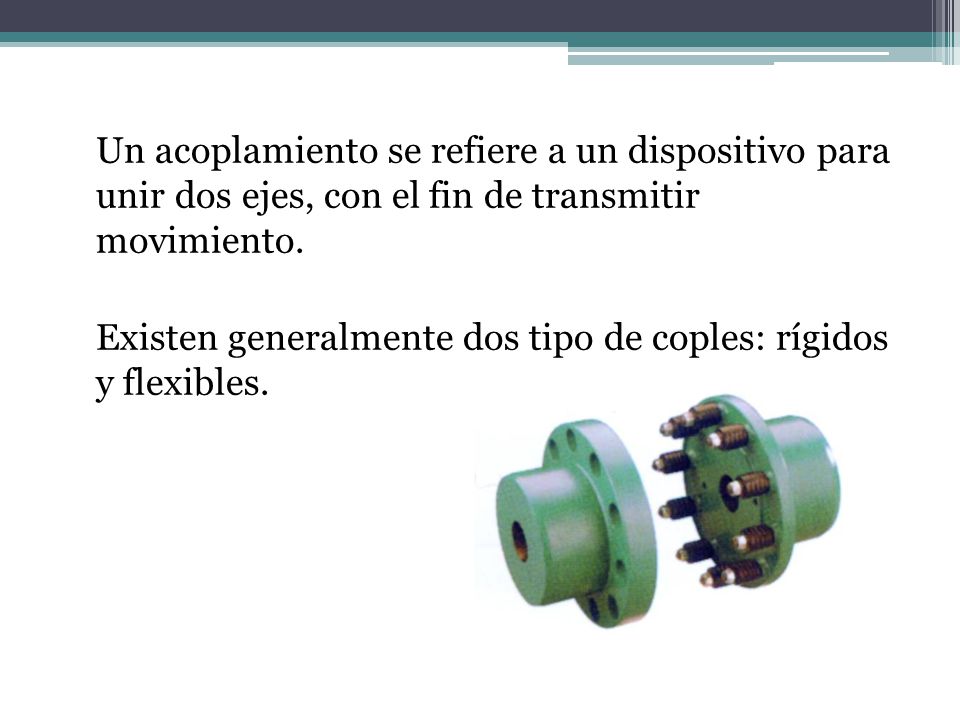

2 Un acoplamiento se refiere a un dispositivo para unir dos ejes, con el fin de transmitir movimiento. Existen generalmente dos tipo de coples: rígidos y flexibles.

3 Los coples rígidos se diseñan para unir dos ejes de forma apretada de manera que no sea posible el movimiento entre ellos

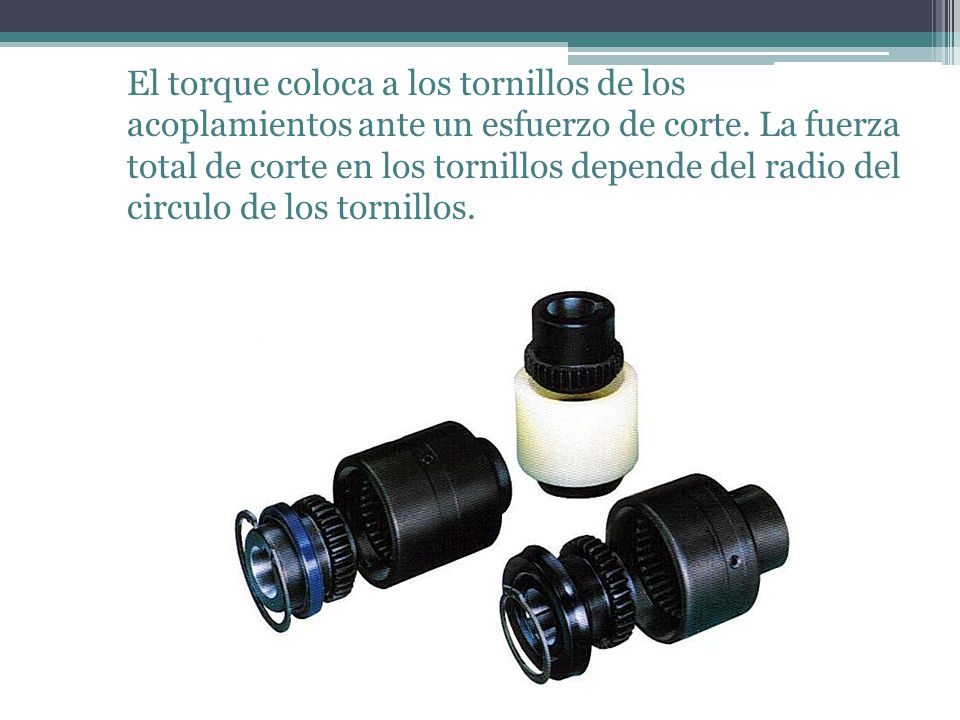

4 El torque coloca a los tornillos de los acoplamientos ante un esfuerzo de corte. La fuerza total de corte en los tornillos depende del radio del circulo de los tornillos.

5 Los coples rígidos deben emplearse, solo cuando la alineación de los ejes puede mantenerse con mucha precisión, si surge una desalineación, aquellas tensiones pueden conducir a una falla temprana.

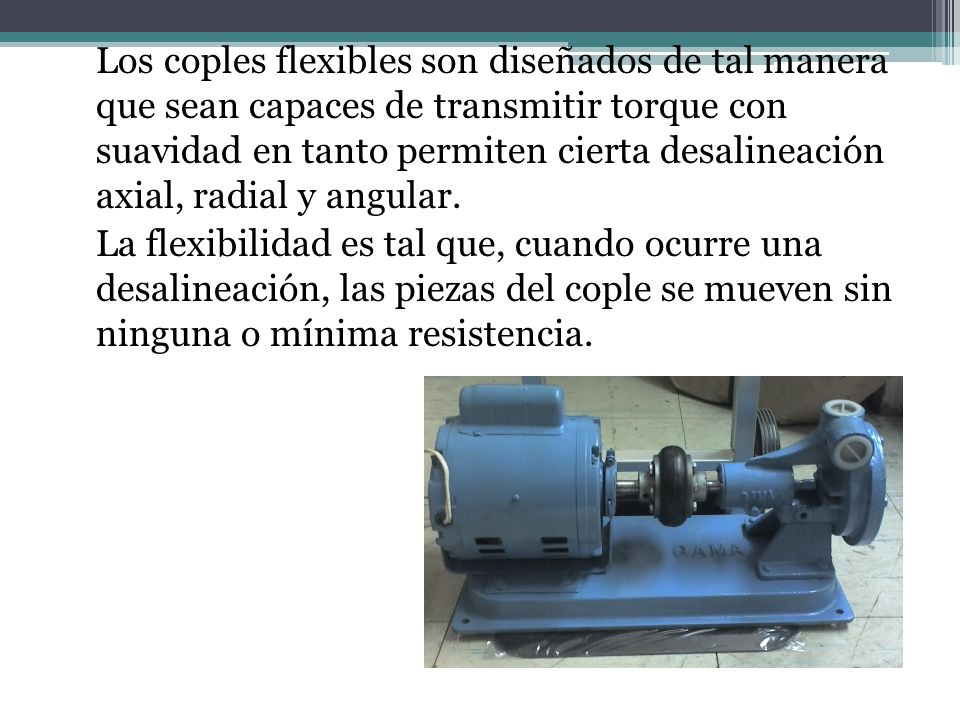

6 Los coples flexibles son diseñados de tal manera que sean capaces de transmitir torque con suavidad en tanto permiten cierta desalineación axial, radial y angular. La flexibilidad es tal que, cuando ocurre una desalineación, las piezas del cople se mueven sin ninguna o mínima resistencia.

7 Juntas universales En ocasiones resulta imperativo utilizar una desalineación mas considerable, en esta situación la junta universal ofrece el cople efectivo.

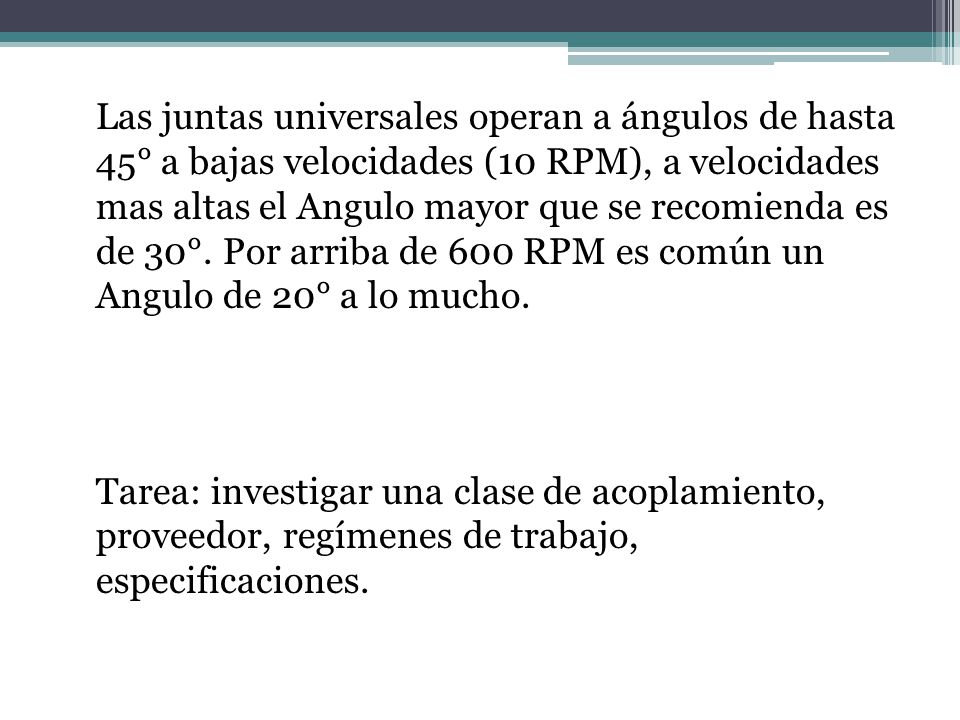

8 Las juntas universales operan a ángulos de hasta 45° a bajas velocidades (10 RPM), a velocidades mas altas el Angulo mayor que se recomienda es de 30°. Por arriba de 600 RPM es común un Angulo de 20° a lo mucho. Tarea: investigar una clase de acoplamiento, proveedor, regímenes de trabajo, especificaciones.
