Potencia instantánea en un dipolo

Presentaciones similares


Presentación del tema: "Potencia instantánea en un dipolo"— Transcripción de la presentación:

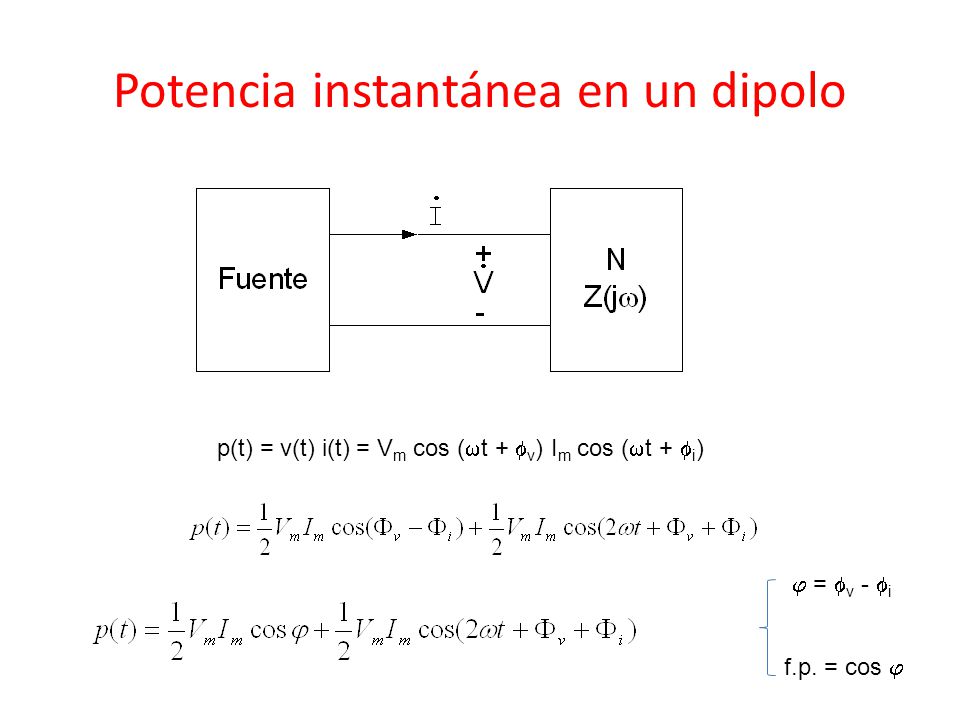

1 Potencia instantánea en un dipolo
p(t) = v(t) i(t) = Vm cos (t + v) Im cos (t + i)  = v - i f.p. = cos 

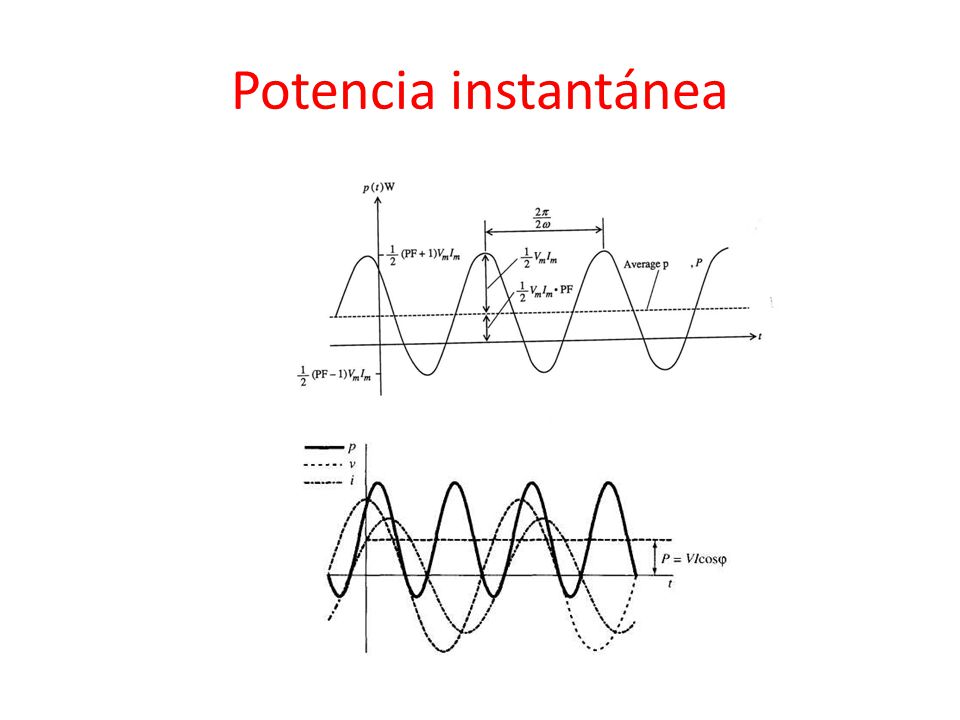

2 Potencia instantánea

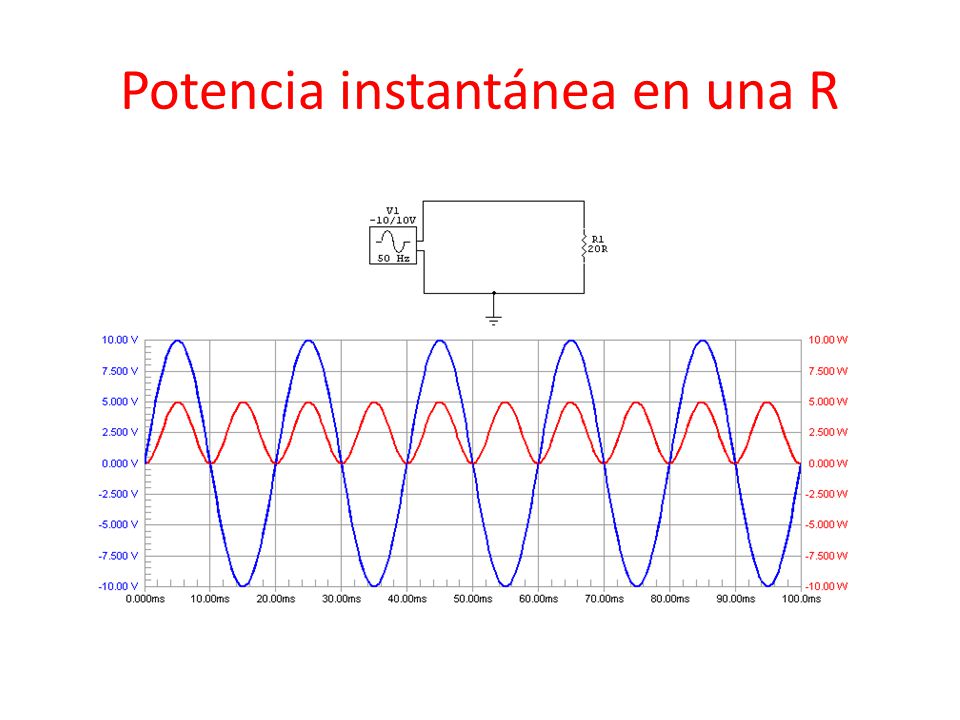

3 Potencia instantánea en una R

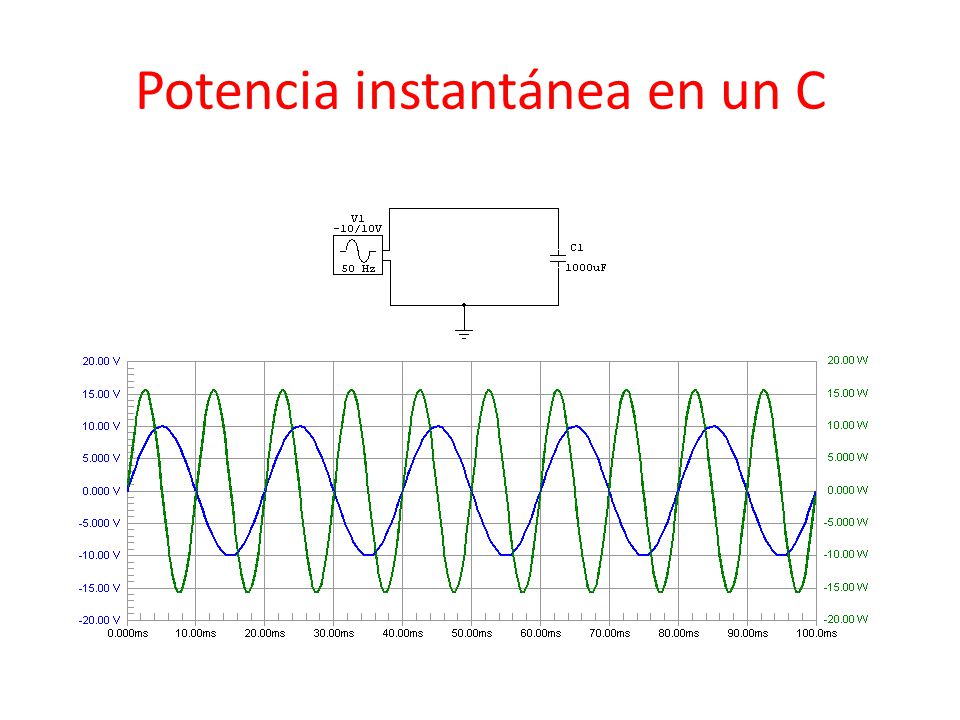

4 Potencia instantánea en un C

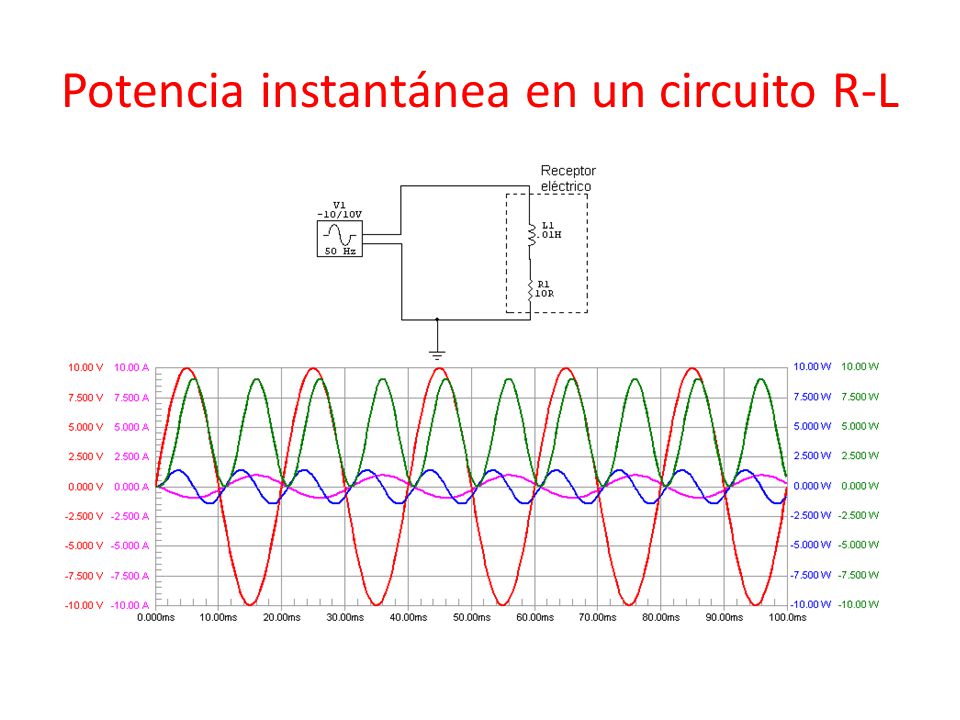

5 Potencia instantánea en un circuito R-L

6 cos2 A = ½(1 + cos 2 A) cos A sen A = ½ sen 2 A = - ½ cos (2 A + /2)
Potencia reactiva cos2 A = ½(1 + cos 2 A) cos A sen A = ½ sen 2 A = - ½ cos (2 A + /2) Debido a la componente en fase Valor medio distinto de cero Debido a la componente en cuadratura Valor medio igual a cero

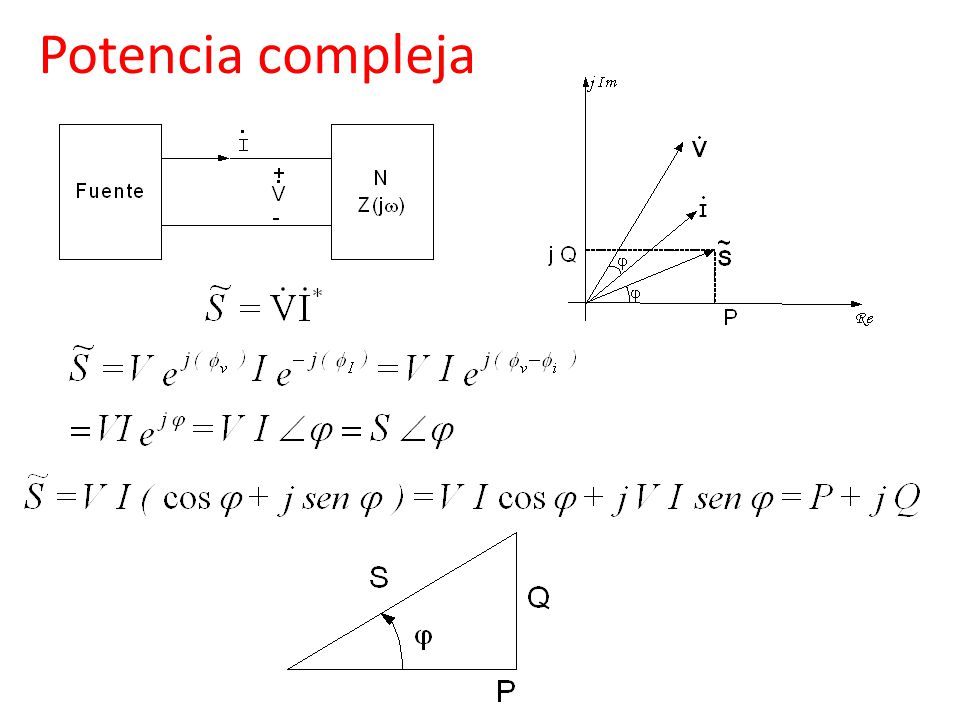

7 Potencia compleja

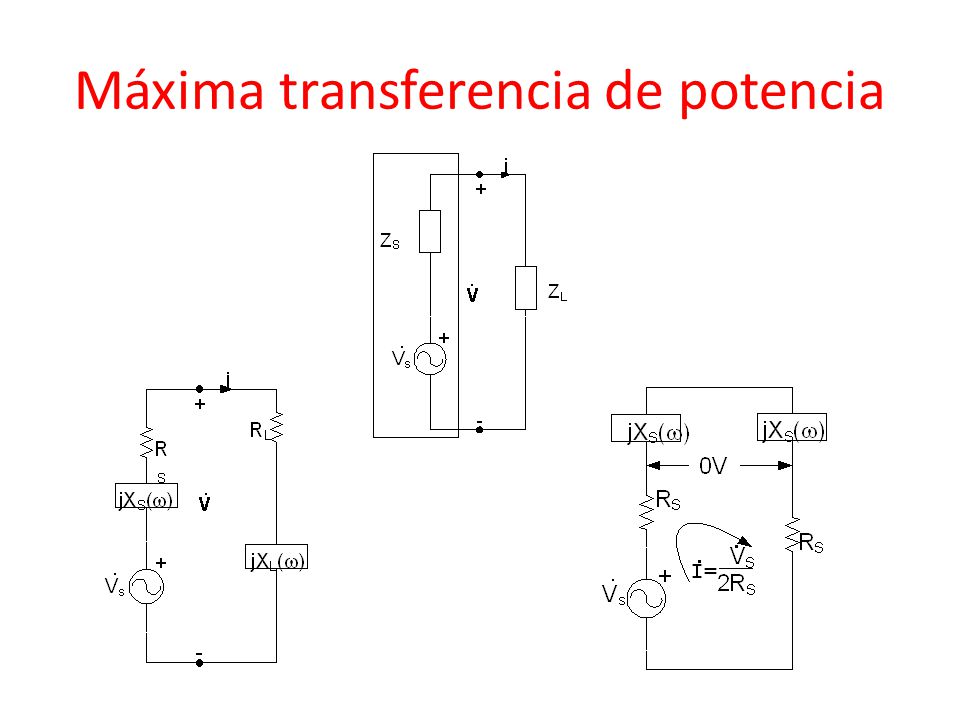

8 Máxima transferencia de potencia

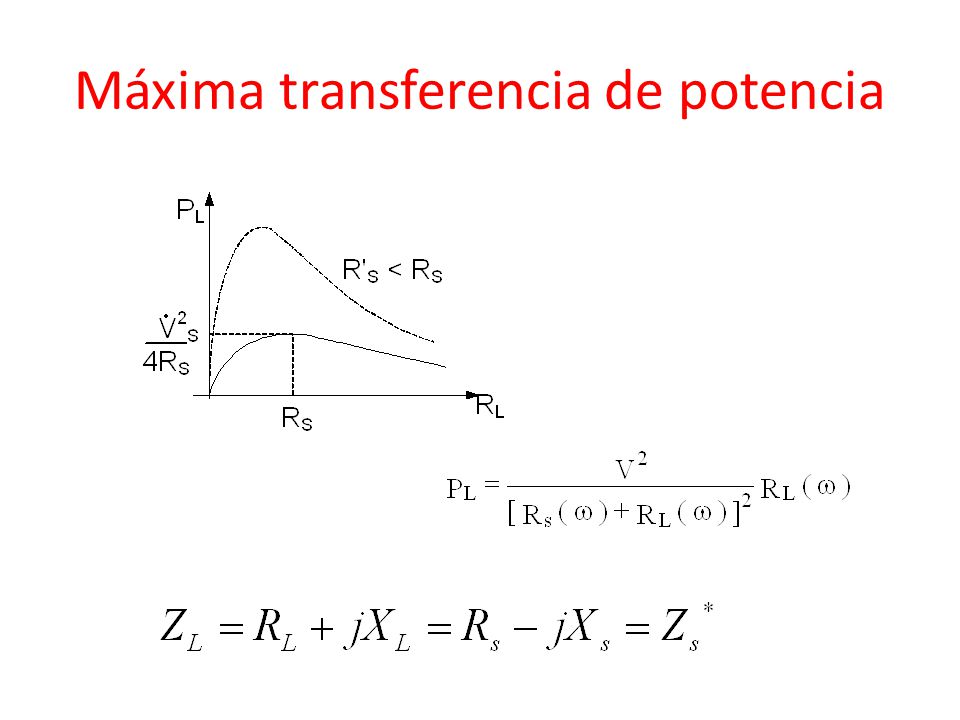

9 Máxima transferencia de potencia

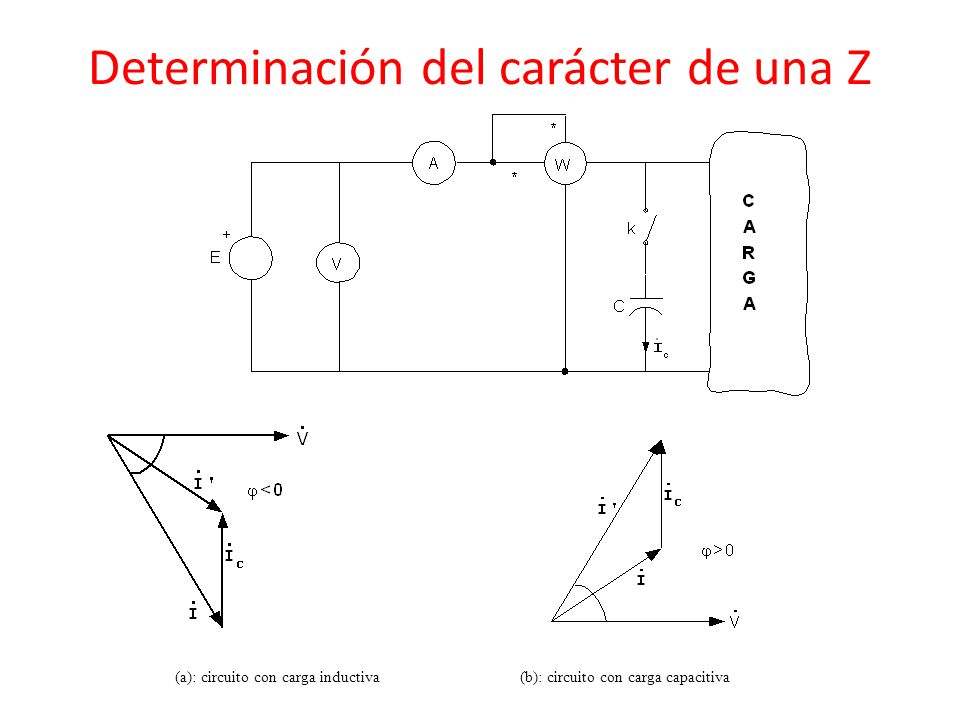

10 Determinación del carácter de una Z
(a): circuito con carga inductiva (b): circuito con carga capacitiva

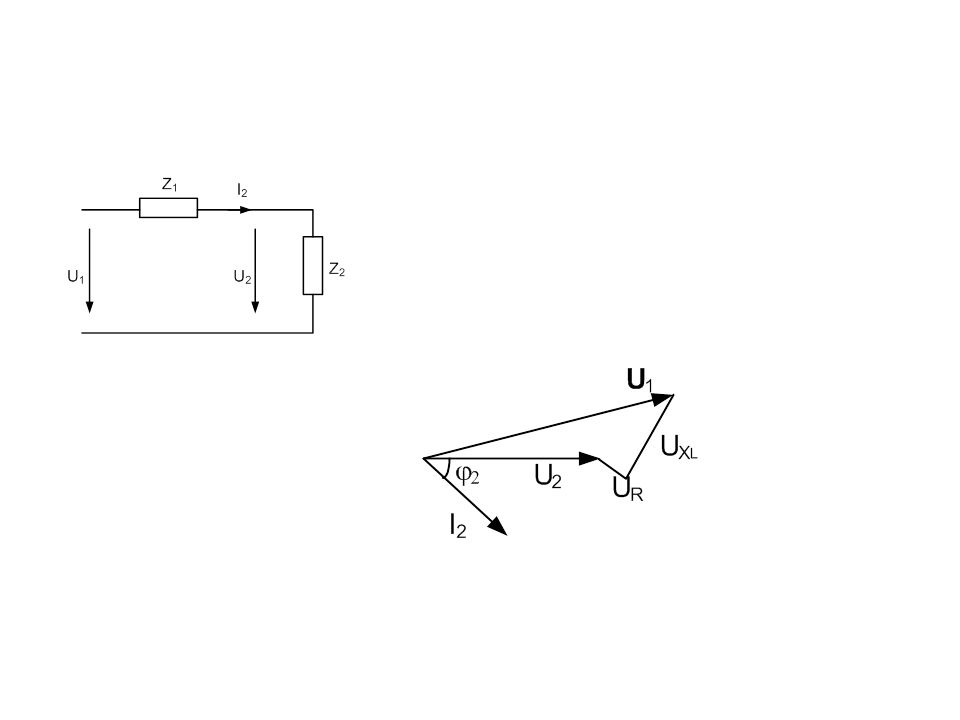

11

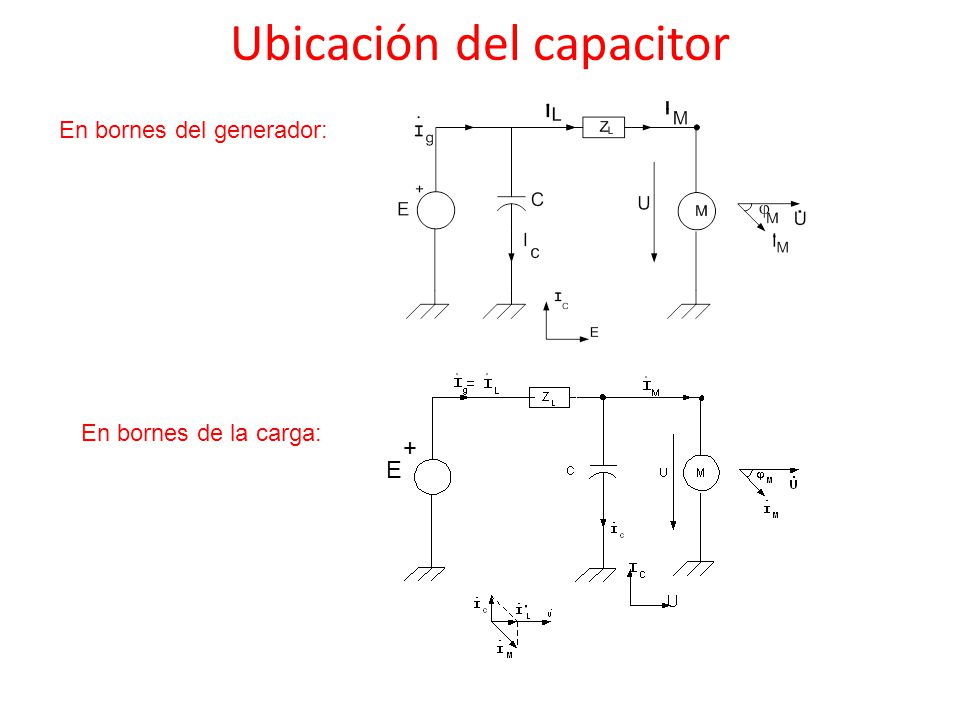

12 Ubicación del capacitor
En bornes del generador: En bornes de la carga: + E
