Corriente Alterna: Potencia en corriente alterna
2
CIRCUITOS CAPACITIVOS

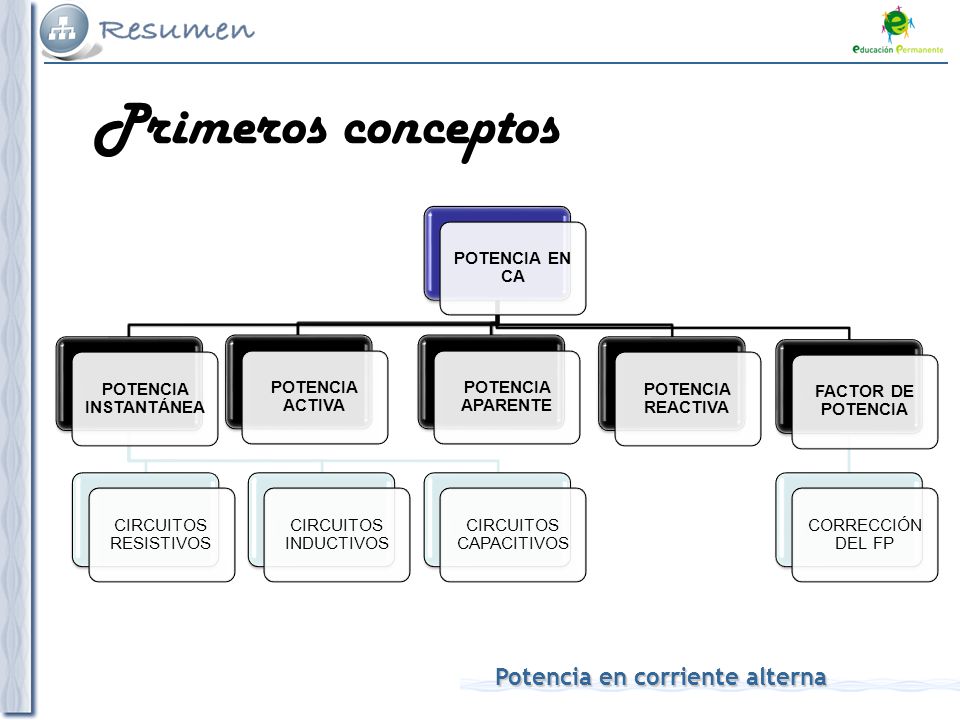

Primeros conceptos POTENCIA EN CA POTENCIA ACTIVA POTENCIA INSTANTÁNEA CIRCUITOS RESISTIVOS CIRCUITOS INDUCTIVOS CIRCUITOS CAPACITIVOS POTENCIA APARENTE POTENCIA REACTIVA FACTOR DE POTENCIA CORRECCIÓN DEL FP
3
Potencia instantánea Imagen 1. Resistencia. Fuente: Wikipedia.
CIRCUITO RESISTIVO: P=V.I P=-(Vmax.Imax)/2. sen 2w t CIRCUITO INDUCTIVO: CIRCUITO CAPACITIVO: P=(Vmax.Imax)/2.sen 2wt Imagen 1. Resistencia. Fuente: Wikipedia. Licencia Creative Commons. Imagen 2. Bobina. Fuente: Wikipedia. Licencia Creative Commons. Imagen 3. Condensador. Fuente: Wikipedia. Licencia Creative Commons
4
Imagen 10. Circuito. Fuente: Elaboración propia.
Circuito RLC POTENCIA ACTIVA POTENCIA APARENTE POTENCIA REACTIVA Imagen 10. Circuito. Fuente: Elaboración propia.
5
Potencia activa P P= V.I.cos φ VATIOS (w) SE REPRESENTA SE CALCULA
UNIDADES P P= V.I.cos φ VATIOS (w)
6
Potencia aparente VOLTAMPERIO (VA) S=V.I S SE REPRESENTA SE CALCULA
UNIDADES VOLTAMPERIO (VA)
7
VOLTAMPERIOS REACTIVOS (Var)
Potencia reactiva SE REPRESENTA Q SE CALCULA Q= V.I senf UNIDADES VOLTAMPERIOS REACTIVOS (Var)
8

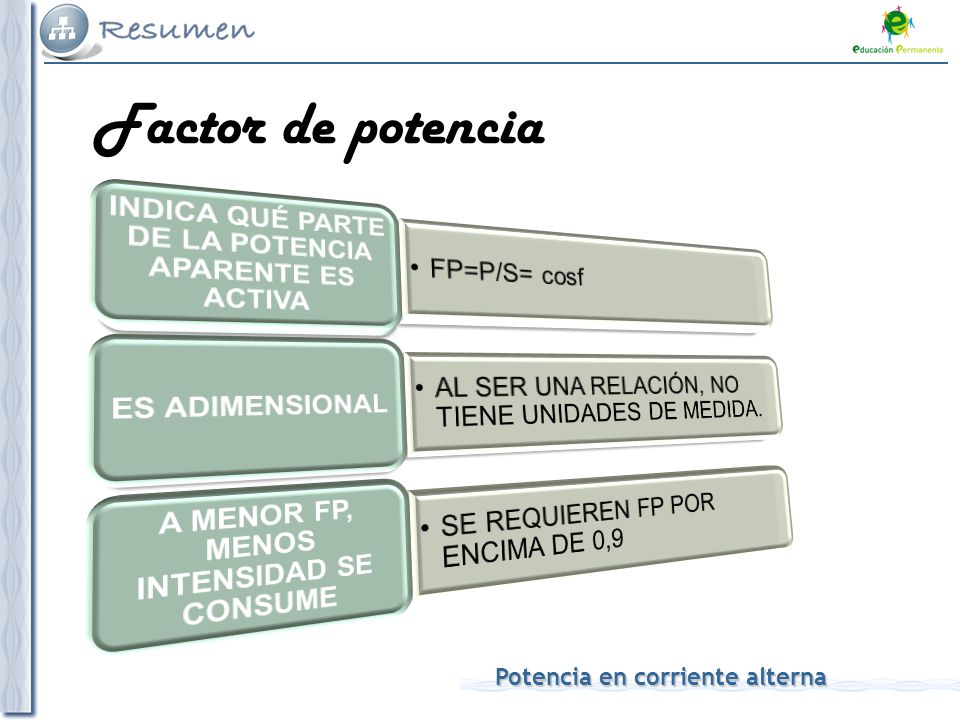

Factor de potencia INDICA QUÉ PARTE DE LA POTENCIA APARENTE ES ACTIVA
FP=P/S= cosf ES ADIMENSIONAL AL SER UNA RELACIÓN, NO TIENE UNIDADES DE MEDIDA. A MENOR FP, MENOS INTENSIDAD SE CONSUME SE REQUIEREN FP POR ENCIMA DE 0,9
9
Corrección del FP CIRCUITO INDUCTIVO (mayoría de las cargas)
BATERIA DE CONDESADORES EN PARALELO REDUCCIÓN DEL FP
