Fundamentos eléctricos

Presentación del tema: "Fundamentos eléctricos"— Transcripción de la presentación:

1 Fundamentos eléctricos

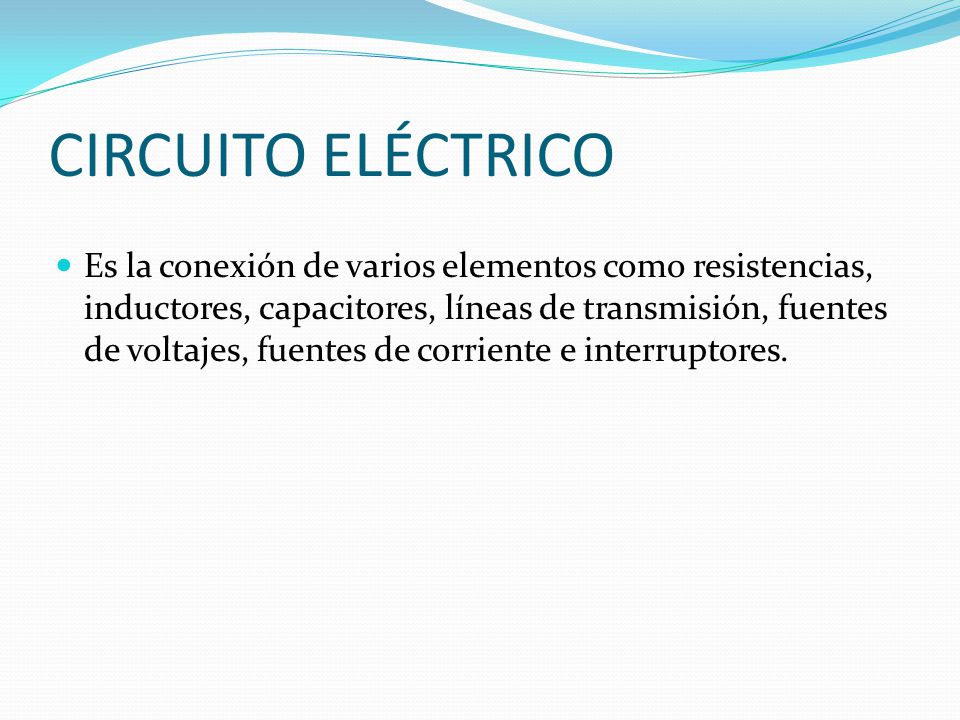

2 Circuito eléctrico Es la conexión de varios elementos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltajes, fuentes de corriente e interruptores.

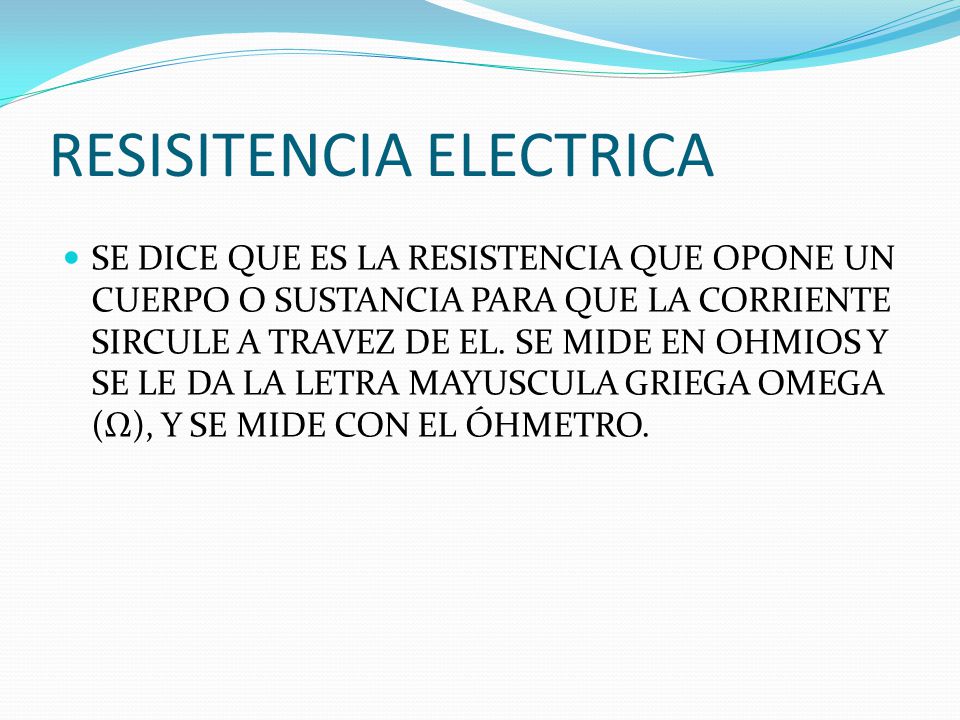

3 RESISITENCIA ELECTRICA
SE DICE QUE ES LA RESISTENCIA QUE OPONE UN CUERPO O SUSTANCIA PARA QUE LA CORRIENTE SIRCULE A TRAVEZ DE EL. SE MIDE EN OHMIOS Y SE LE DA LA LETRA MAYUSCULA GRIEGA OMEGA (Ω), y se mide con el Óhmetro.

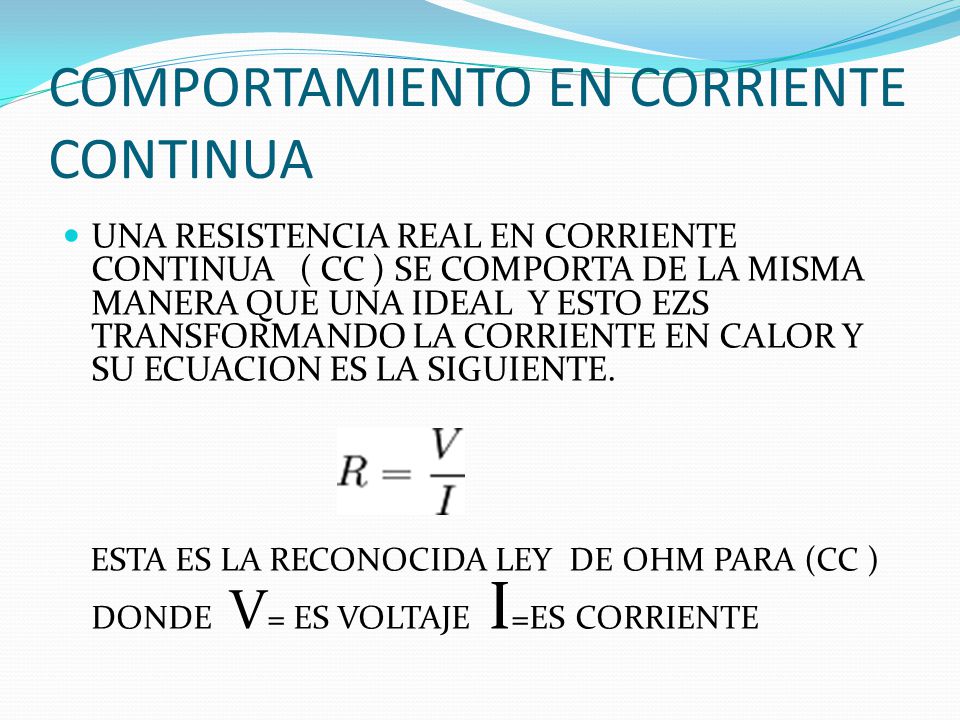

4 COMPORTAMIENTO EN CORRIENTE CONTINUA
UNA RESISTENCIA REAL EN CORRIENTE CONTINUA ( CC ) SE COMPORTA DE LA MISMA MANERA QUE UNA IDEAL Y ESTO EZS TRANSFORMANDO LA CORRIENTE EN CALOR Y SU ECUACION ES LA SIGUIENTE. ESTA ES LA RECONOCIDA LEY DE OHM PARA (CC ) DONDE V= ES VOLTAJE I=ES CORRIENTE

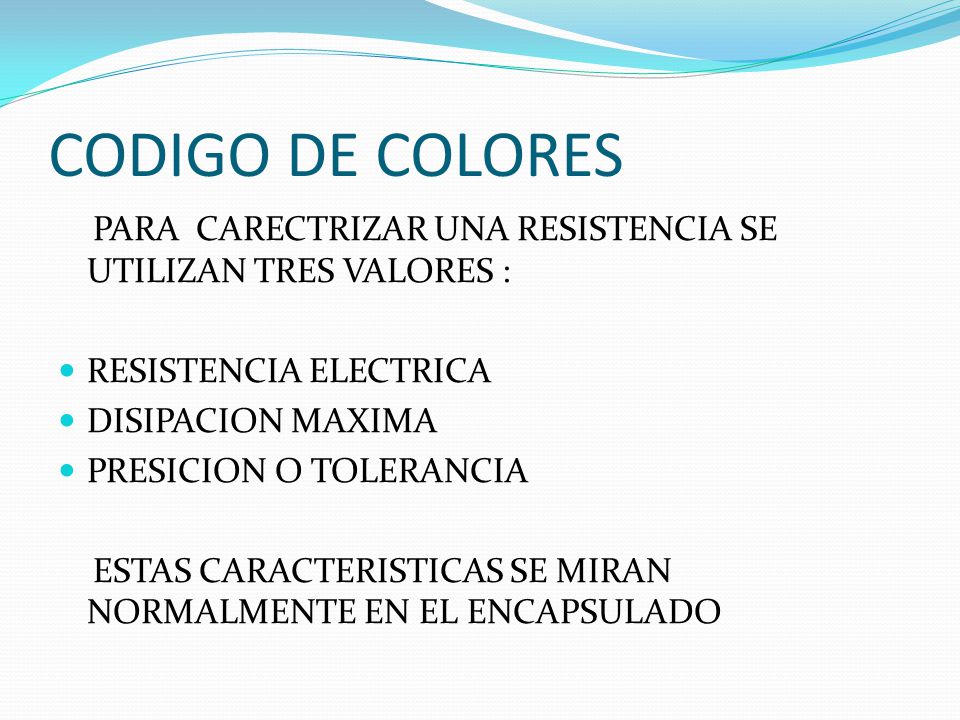

5 CODIGO DE COLORES PARA CARECTRIZAR UNA RESISTENCIA SE UTILIZAN TRES VALORES : RESISTENCIA ELECTRICA DISIPACION MAXIMA PRESICION O TOLERANCIA ESTAS CARACTERISTICAS SE MIRAN NORMALMENTE EN EL ENCAPSULADO

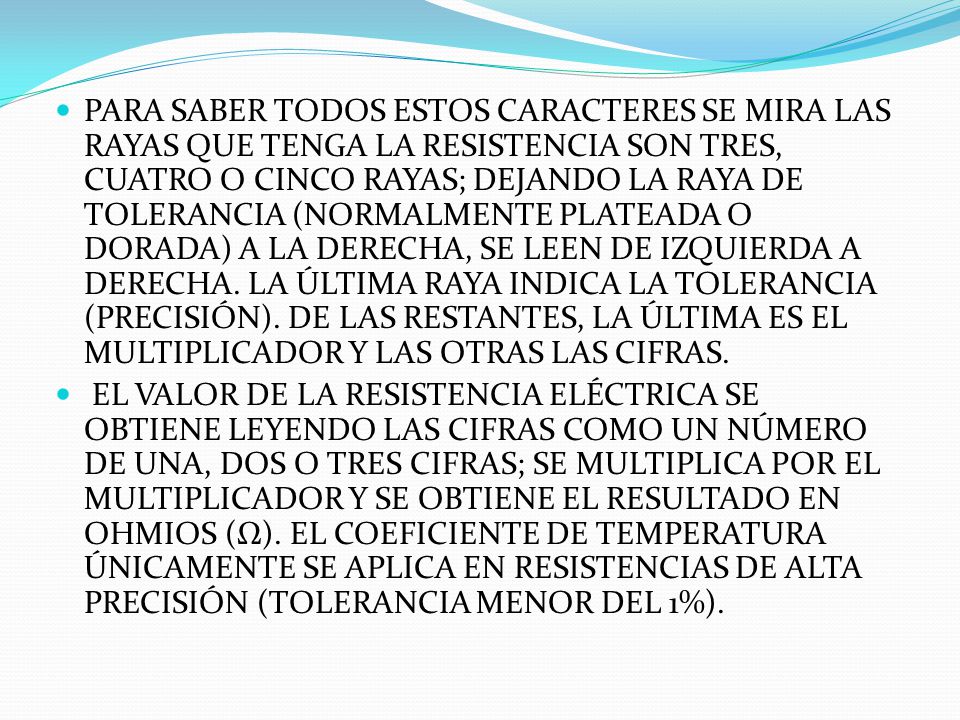

6 PARA SABER TODOS ESTOS CARACTERES SE MIRA LAS RAYAS QUE TENGA LA RESISTENCIA Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras las cifras.  El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión (tolerancia menor del 1%).

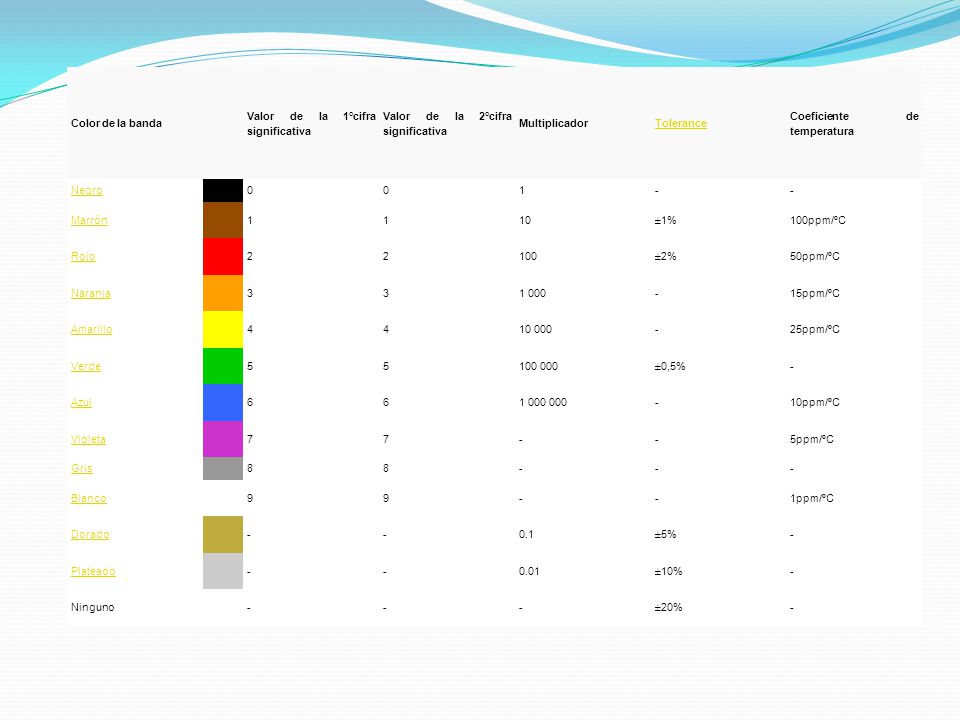

7 Color de la banda Valor de la 1°cifra significativa Valor de la 2°cifra significativa Multiplicador Tolerance Coeficiente de temperatura Negro 1 - Marrón 10 ±1% 100ppm/ºC Rojo 2 100 ±2% 50ppm/ºC Naranja 3 1 000 15ppm/ºC Amarillo 4 10 000 25ppm/ºC Verde 5 ±0,5% Azul 6 10ppm/ºC Violeta 7 5ppm/ºC Gris 8 Blanco 9 1ppm/ºC Dorado 0.1 ±5% Plateado 0.01 ±10% Ninguno ±20%

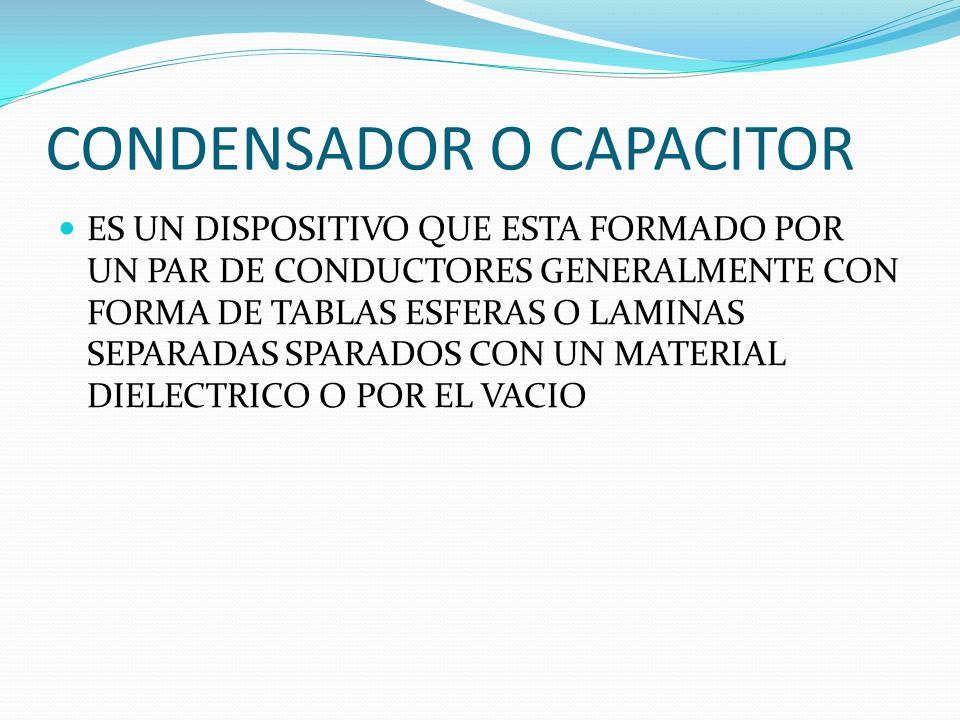

8 CONDENSADOR O CAPACITOR
ES UN DISPOSITIVO QUE ESTA FORMADO POR UN PAR DE CONDUCTORES GENERALMENTE CON FORMA DE TABLAS ESFERAS O LAMINAS SEPARADAS SPARADOS CON UN MATERIAL DIELECTRICO O POR EL VACIO

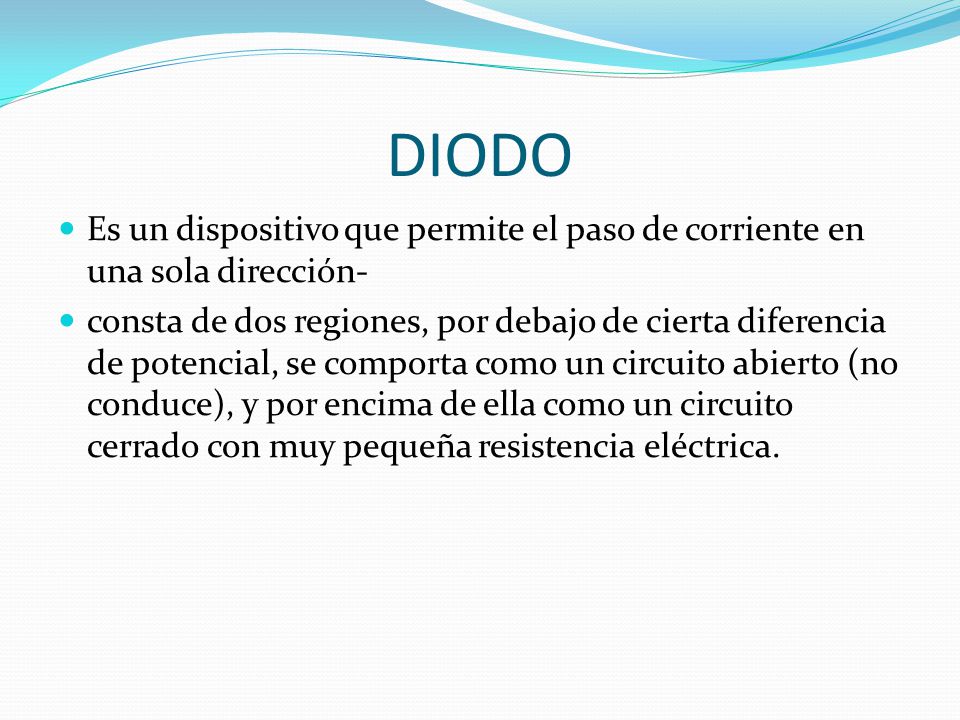

9 DIODO Es un dispositivo que permite el paso de corriente en una sola dirección- consta de dos regiones, por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con muy pequeña resistencia eléctrica.

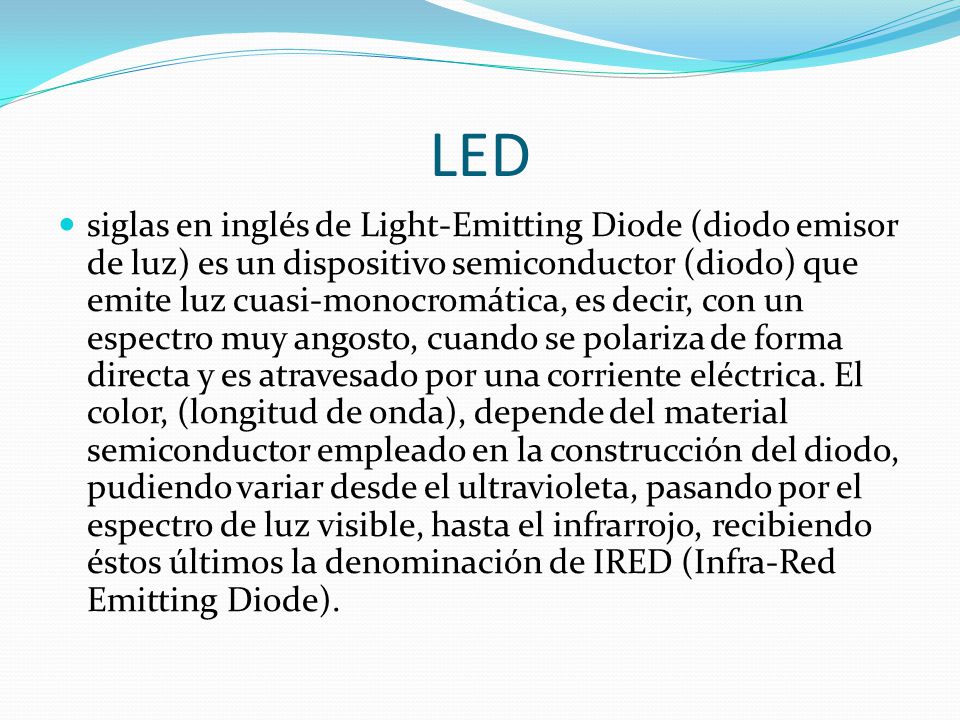

10 LED siglas en inglés de Light-Emitting Diode (diodo emisor de luz) es un dispositivo semiconductor (diodo) que emite luz cuasi-monocromática, es decir, con un espectro muy angosto, cuando se polariza de forma directa y es atravesado por una corriente eléctrica. El color, (longitud de onda), depende del material semiconductor empleado en la construcción del diodo, pudiendo variar desde el ultravioleta, pasando por el espectro de luz visible, hasta el infrarrojo, recibiendo éstos últimos la denominación de IRED (Infra-Red Emitting Diode).

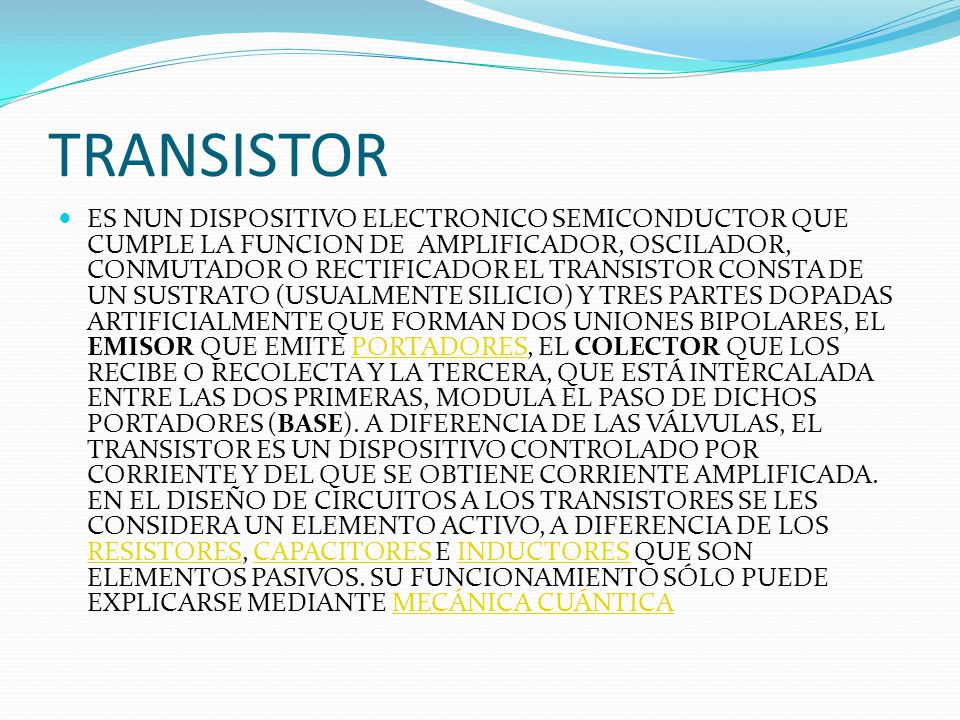

11 TRANSISTOR ES NUN DISPOSITIVO ELECTRONICO SEMICONDUCTOR QUE CUMPLE LA FUNCION DE AMPLIFICADOR, OSCILADOR, CONMUTADOR O RECTIFICADOR El transistor consta de un sustrato (usualmente silicio) y tres partes dopadas artificialmente que forman dos uniones bipolares, el emisor que emite portadores, el colector que los recibe o recolecta y la tercera, que está intercalada entre las dos primeras, modula el paso de dichos portadores (base). A diferencia de las válvulas, el transistor es un dispositivo controlado por corriente y del que se obtiene corriente amplificada. En el diseño de circuitos a los transistores se les considera un elemento activo, a diferencia de los resistores, capacitores e inductores que son elementos pasivos. Su funcionamiento sólo puede explicarse mediante mecánica cuántica

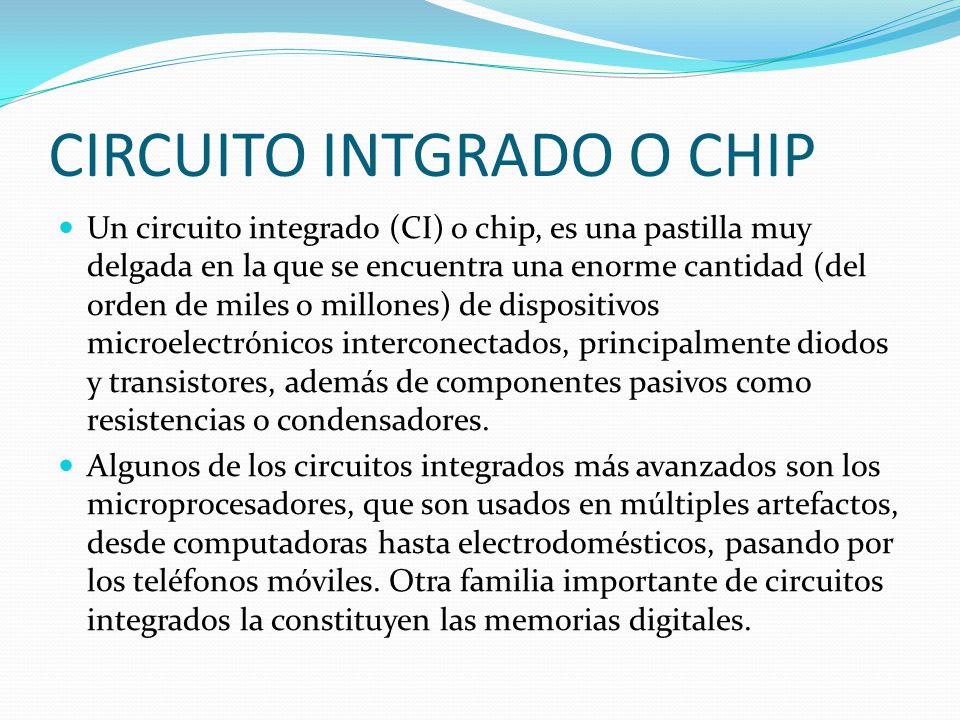

12 CIRCUITO INTGRADO O CHIP
Un circuito integrado (CI) o chip, es una pastilla muy delgada en la que se encuentra una enorme cantidad (del orden de miles o millones) de dispositivos microelectrónicos interconectados, principalmente diodos y transistores, además de componentes pasivos como resistencias o condensadores. Algunos de los circuitos integrados más avanzados son los microprocesadores, que son usados en múltiples artefactos, desde computadoras hasta electrodomésticos, pasando por los teléfonos móviles. Otra familia importante de circuitos integrados la constituyen las memorias digitales.

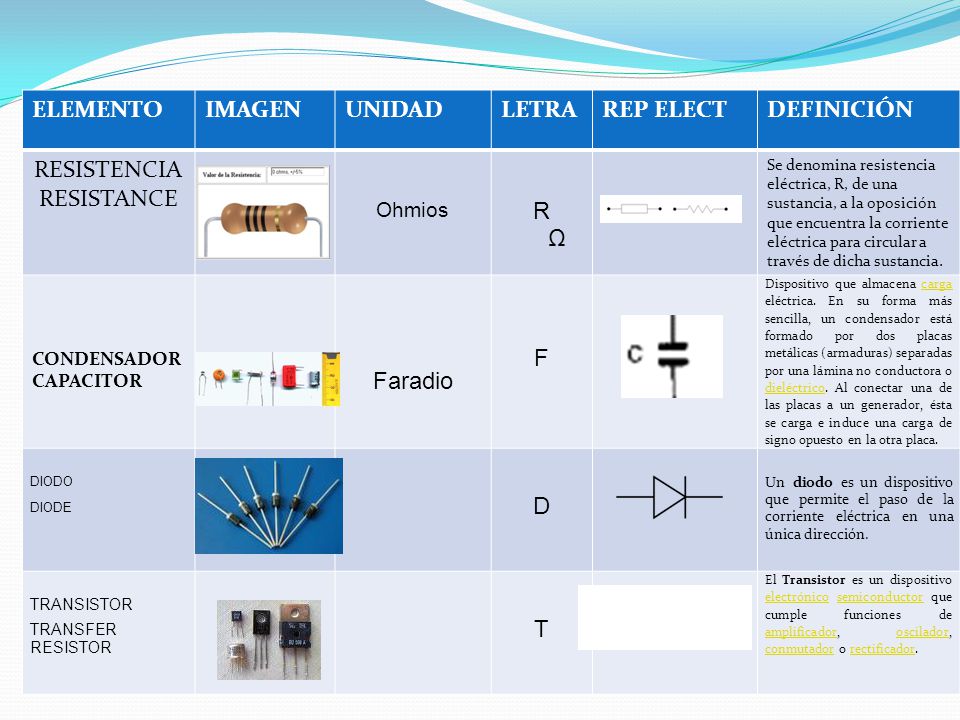

13 ELEMENTO IMAGEN UNIDAD LETRA REP ELECT DEFINICIÓN RESISTENCIA
RESISTANCE Ohmios R Ω Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia. CONDENSADOR CAPACITOR Faradio F Dispositivo que almacena carga eléctrica. En su forma más sencilla, un condensador está formado por dos placas metálicas (armaduras) separadas por una lámina no conductora o dieléctrico. Al conectar una de las placas a un generador, ésta se carga e induce una carga de signo opuesto en la otra placa. DIODO DIODE D Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección. TRANSISTOR TRANSFER RESISTOR T El Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador.

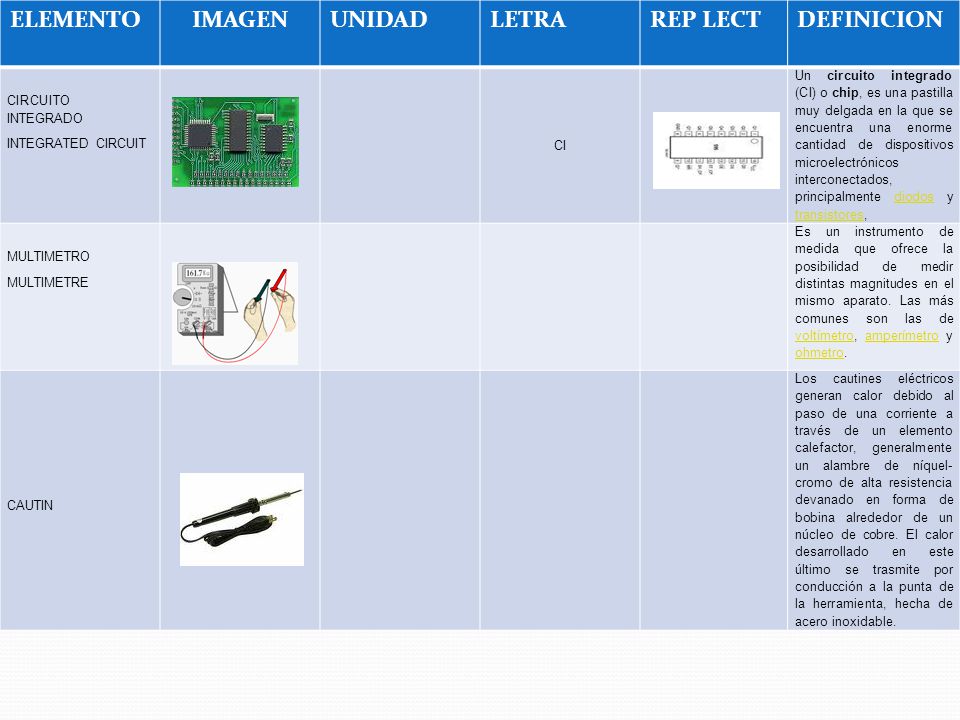

14 ELEMENTO IMAGEN UNIDAD LETRA REP LECT DEFINICION CI
CIRCUITO INTEGRADO INTEGRATED CIRCUIT CI Un circuito integrado (CI) o chip, es una pastilla muy delgada en la que se encuentra una enorme cantidad de dispositivos microelectrónicos interconectados, principalmente diodos y transistores, MULTIMETRO MULTIMETRE Es un instrumento de medida que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y ohmetro. CAUTIN Los cautines eléctricos generan calor debido al paso de una corriente a través de un elemento calefactor, generalmente un alambre de níquel- cromo de alta resistencia devanado en forma de bobina alrededor de un núcleo de cobre. El calor desarrollado en este último se trasmite por conducción a la punta de la herramienta, hecha de acero inoxidable.

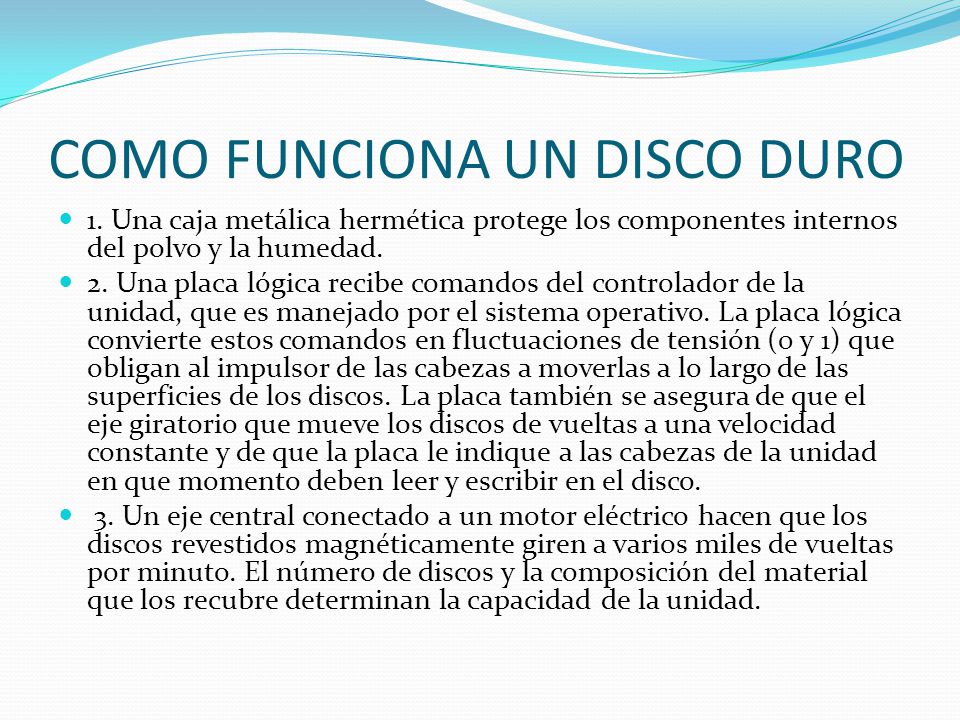

15 COMO FUNCIONA UN DISCO DURO
1. Una caja metálica hermética protege los componentes internos del polvo y la humedad.  2. Una placa lógica recibe comandos del controlador de la unidad, que es manejado por el sistema operativo. La placa lógica convierte estos comandos en fluctuaciones de tensión (0 y 1) que obligan al impulsor de las cabezas a moverlas a lo largo de las superficies de los discos. La placa también se asegura de que el eje giratorio que mueve los discos de vueltas a una velocidad constante y de que la placa le indique a las cabezas de la unidad en que momento deben leer y escribir en el disco. 3. Un eje central conectado a un motor eléctrico hacen que los discos revestidos magnéticamente giren a varios miles de vueltas por minuto. El número de discos y la composición del material que los recubre determinan la capacidad de la unidad.

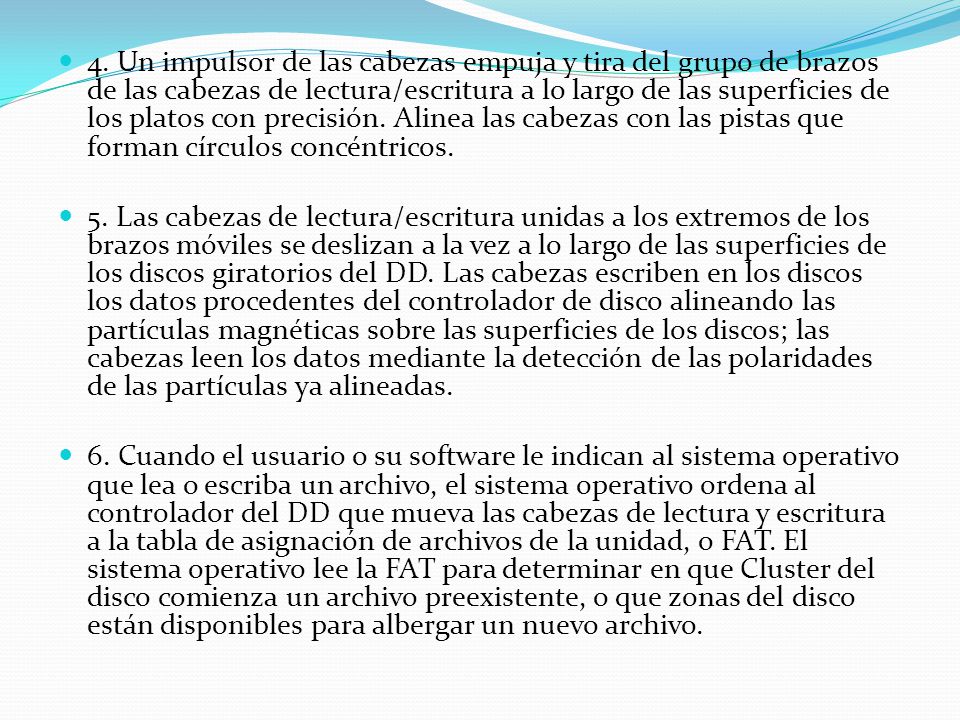

16 4. Un impulsor de las cabezas empuja y tira del grupo de brazos de las cabezas de lectura/escritura a lo largo de las superficies de los platos con precisión. Alinea las cabezas con las pistas que forman círculos concéntricos. 5. Las cabezas de lectura/escritura unidas a los extremos de los brazos móviles se deslizan a la vez a lo largo de las superficies de los discos giratorios del DD. Las cabezas escriben en los discos los datos procedentes del controlador de disco alineando las partículas magnéticas sobre las superficies de los discos; las cabezas leen los datos mediante la detección de las polaridades de las partículas ya alineadas. 6. Cuando el usuario o su software le indican al sistema operativo que lea o escriba un archivo, el sistema operativo ordena al controlador del DD que mueva las cabezas de lectura y escritura a la tabla de asignación de archivos de la unidad, o FAT. El sistema operativo lee la FAT para determinar en que Cluster del disco comienza un archivo preexistente, o que zonas del disco están disponibles para albergar un nuevo archivo.

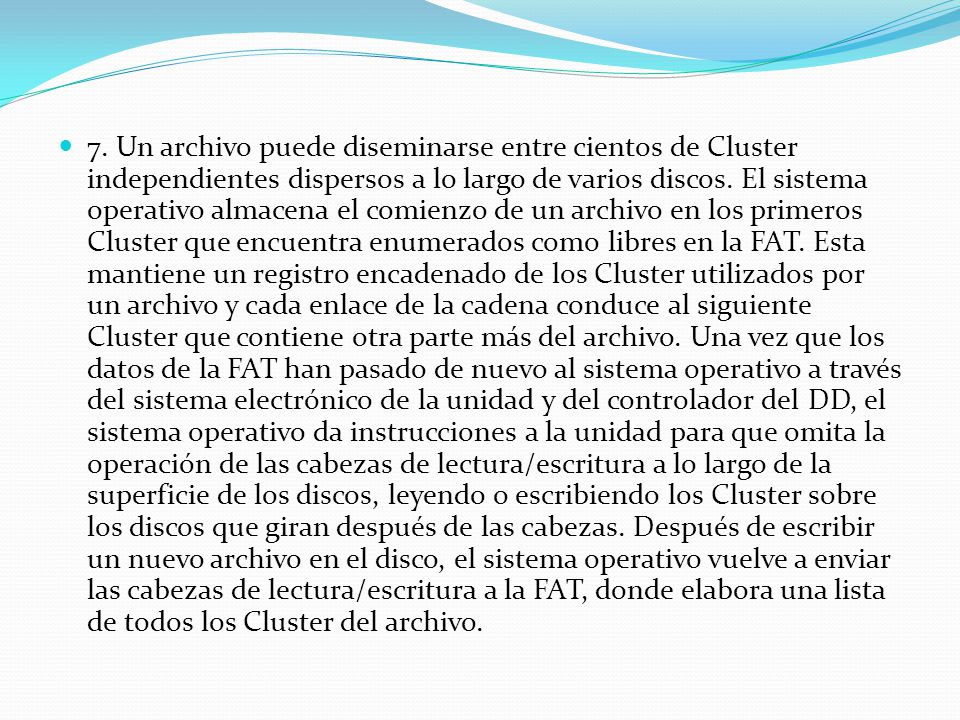

17 7. Un archivo puede diseminarse entre cientos de Cluster independientes dispersos a lo largo de varios discos. El sistema operativo almacena el comienzo de un archivo en los primeros Cluster que encuentra enumerados como libres en la FAT. Esta mantiene un registro encadenado de los Cluster utilizados por un archivo y cada enlace de la cadena conduce al siguiente Cluster que contiene otra parte más del archivo. Una vez que los datos de la FAT han pasado de nuevo al sistema operativo a través del sistema electrónico de la unidad y del controlador del DD, el sistema operativo da instrucciones a la unidad para que omita la operación de las cabezas de lectura/escritura a lo largo de la superficie de los discos, leyendo o escribiendo los Cluster sobre los discos que giran después de las cabezas. Después de escribir un nuevo archivo en el disco, el sistema operativo vuelve a enviar las cabezas de lectura/escritura a la FAT, donde elabora una lista de todos los Cluster del archivo.

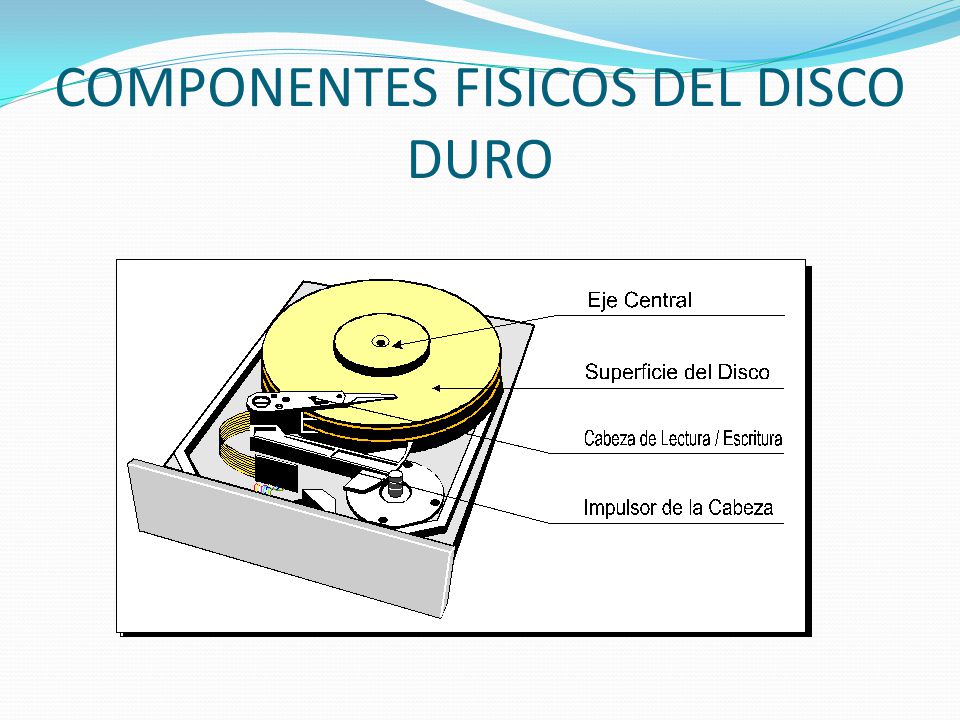

18 COMPONENTES FISICOS DEL DISCO DURO

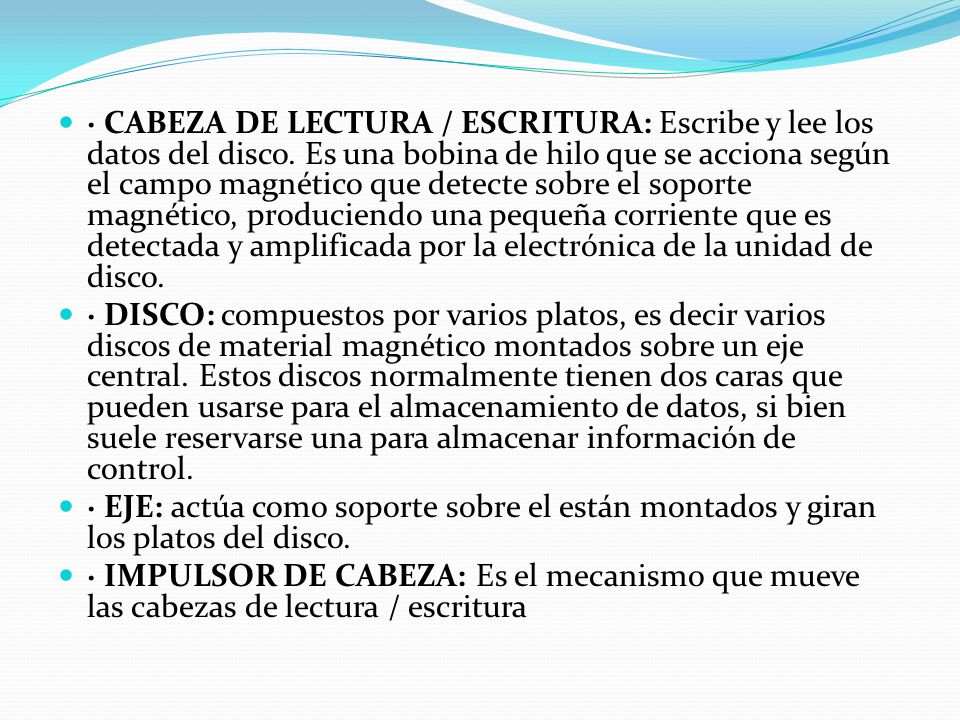

19 · CABEZA DE LECTURA / ESCRITURA: Escribe y lee los datos del disco
· CABEZA DE LECTURA / ESCRITURA: Escribe y lee los datos del disco. Es una bobina de hilo que se acciona según el campo magnético que detecte sobre el soporte magnético, produciendo una pequeña corriente que es detectada y amplificada por la electrónica de la unidad de disco. · DISCO: compuestos por varios platos, es decir varios discos de material magnético montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos, si bien suele reservarse una para almacenar información de control. · EJE: actúa como soporte sobre el están montados y giran los platos del disco. · IMPULSOR DE CABEZA: Es el mecanismo que mueve las cabezas de lectura / escritura

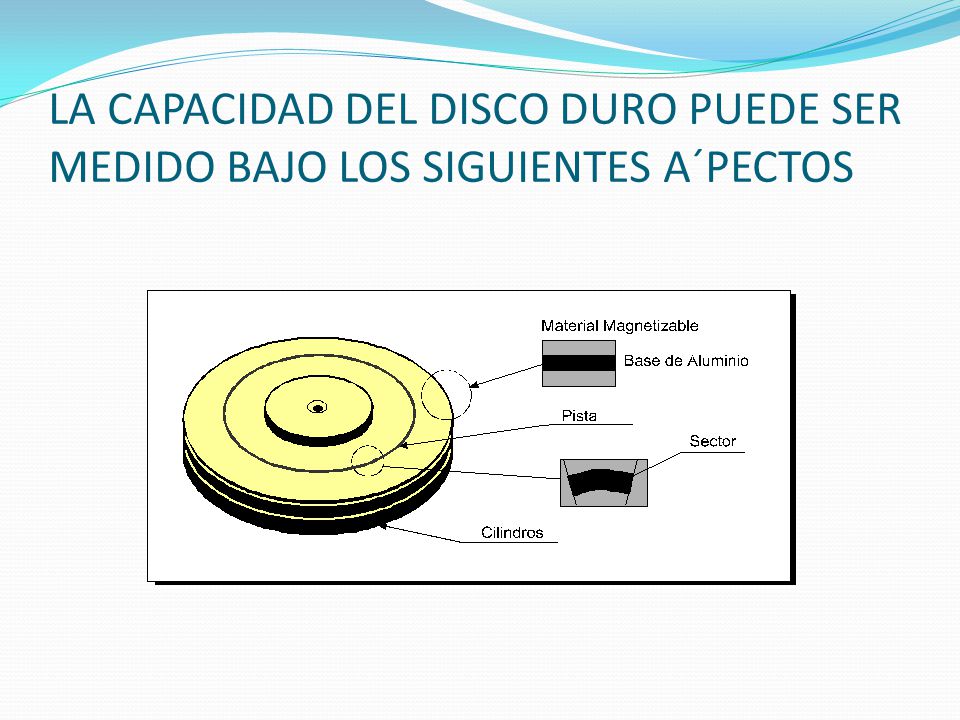

20 LA CAPACIDAD DEL DISCO DURO PUEDE SER MEDIDO BAJO LOS SIGUIENTES A´PECTOS

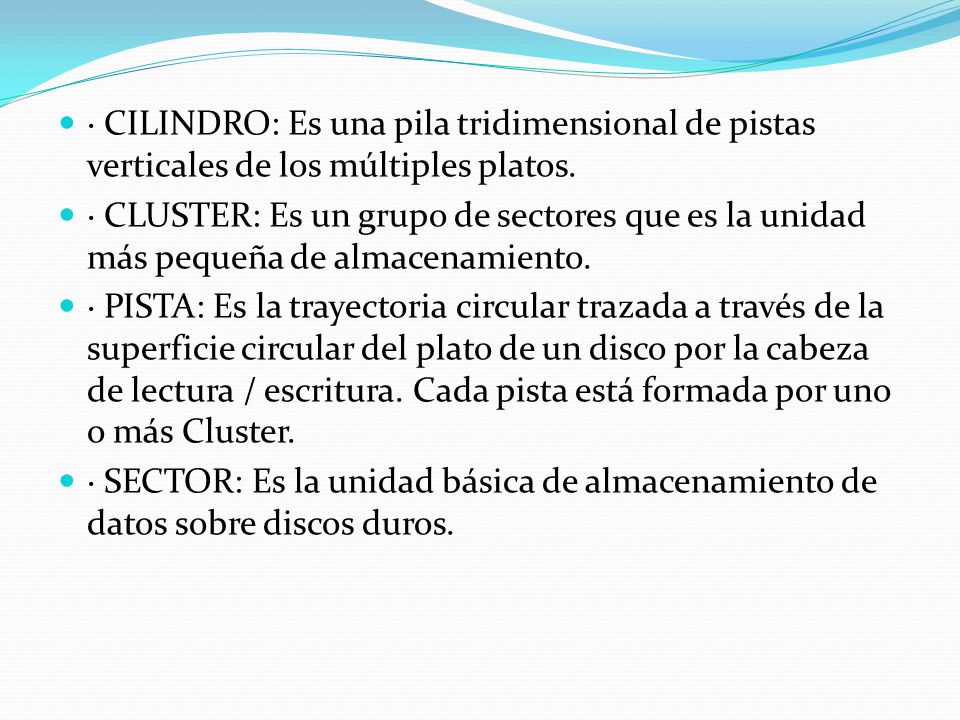

21 · CILINDRO: Es una pila tridimensional de pistas verticales de los múltiples platos.
· CLUSTER: Es un grupo de sectores que es la unidad más pequeña de almacenamiento. · PISTA: Es la trayectoria circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura / escritura. Cada pista está formada por uno o más Cluster. · SECTOR: Es la unidad básica de almacenamiento de datos sobre discos duros.

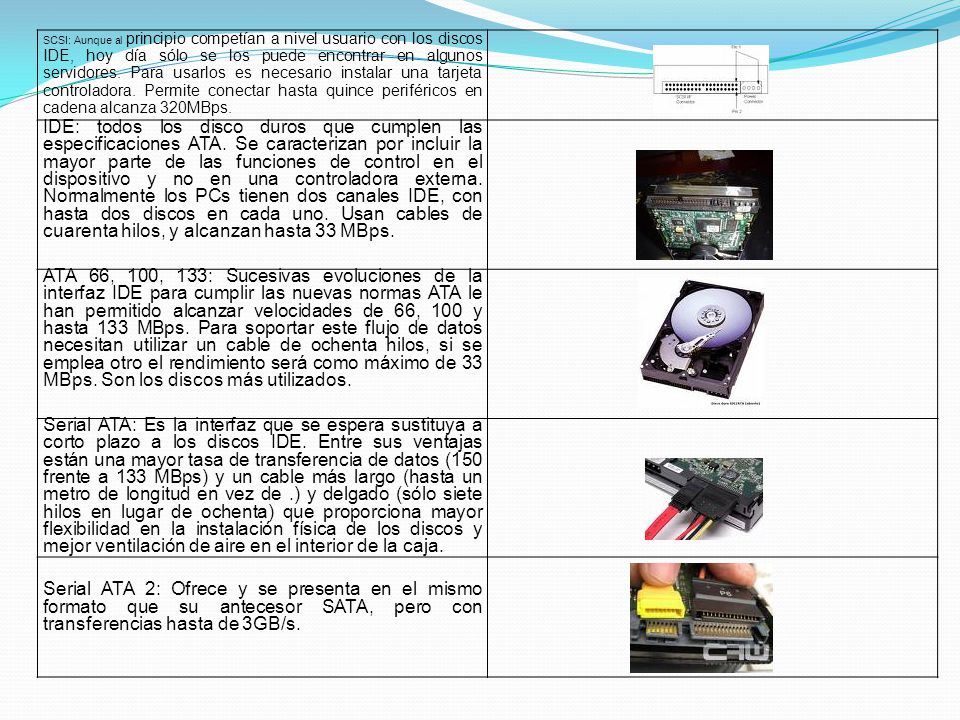

22 SCSI: Aunque al principio competían a nivel usuario con los discos IDE, hoy día sólo se los puede encontrar en algunos servidores. Para usarlos es necesario instalar una tarjeta controladora. Permite conectar hasta quince periféricos en cadena alcanza 320MBps. IDE: todos los disco duros que cumplen las especificaciones ATA. Se caracterizan por incluir la mayor parte de las funciones de control en el dispositivo y no en una controladora externa. Normalmente los PCs tienen dos canales IDE, con hasta dos discos en cada uno. Usan cables de cuarenta hilos, y alcanzan hasta 33 MBps. ATA 66, 100, 133: Sucesivas evoluciones de la interfaz IDE para cumplir las nuevas normas ATA le han permitido alcanzar velocidades de 66, 100 y hasta 133 MBps. Para soportar este flujo de datos necesitan utilizar un cable de ochenta hilos, si se emplea otro el rendimiento será como máximo de 33 MBps. Son los discos más utilizados. Serial ATA: Es la interfaz que se espera sustituya a corto plazo a los discos IDE. Entre sus ventajas están una mayor tasa de transferencia de datos (150 frente a 133 MBps) y un cable más largo (hasta un metro de longitud en vez de .) y delgado (sólo siete hilos en lugar de ochenta) que proporciona mayor flexibilidad en la instalación física de los discos y mejor ventilación de aire en el interior de la caja. Serial ATA 2: Ofrece y se presenta en el mismo formato que su antecesor SATA, pero con transferencias hasta de 3GB/s.

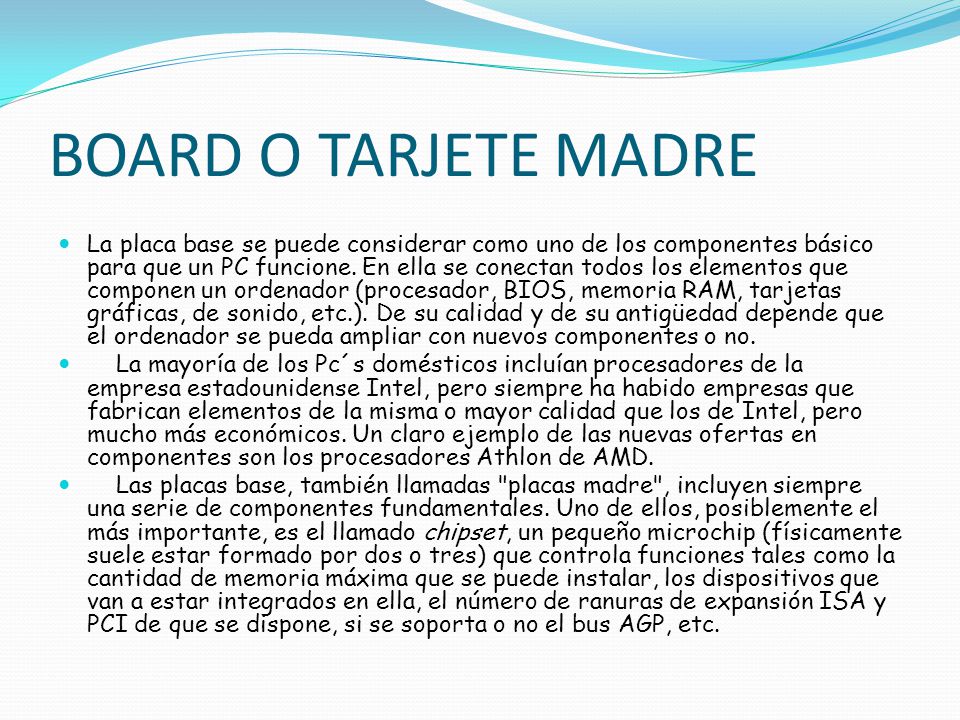

23 BOARD O TARJETE MADRE La placa base se puede considerar como uno de los componentes básico para que un PC funcione. En ella se conectan todos los elementos que componen un ordenador (procesador, BIOS, memoria RAM, tarjetas gráficas, de sonido, etc.). De su calidad y de su antigüedad depende que el ordenador se pueda ampliar con nuevos componentes o no.     La mayoría de los Pc´s domésticos incluían procesadores de la empresa estadounidense Intel, pero siempre ha habido empresas que fabrican elementos de la misma o mayor calidad que los de Intel, pero mucho más económicos. Un claro ejemplo de las nuevas ofertas en componentes son los procesadores Athlon de AMD.     Las placas base, también llamadas "placas madre", incluyen siempre una serie de componentes fundamentales. Uno de ellos, posiblemente el más importante, es el llamado chipset, un pequeño microchip (físicamente suele estar formado por dos o tres) que controla funciones tales como la cantidad de memoria máxima que se puede instalar, los dispositivos que van a estar integrados en ella, el número de ranuras de expansión ISA y PCI de que se dispone, si se soporta o no el bus AGP, etc.

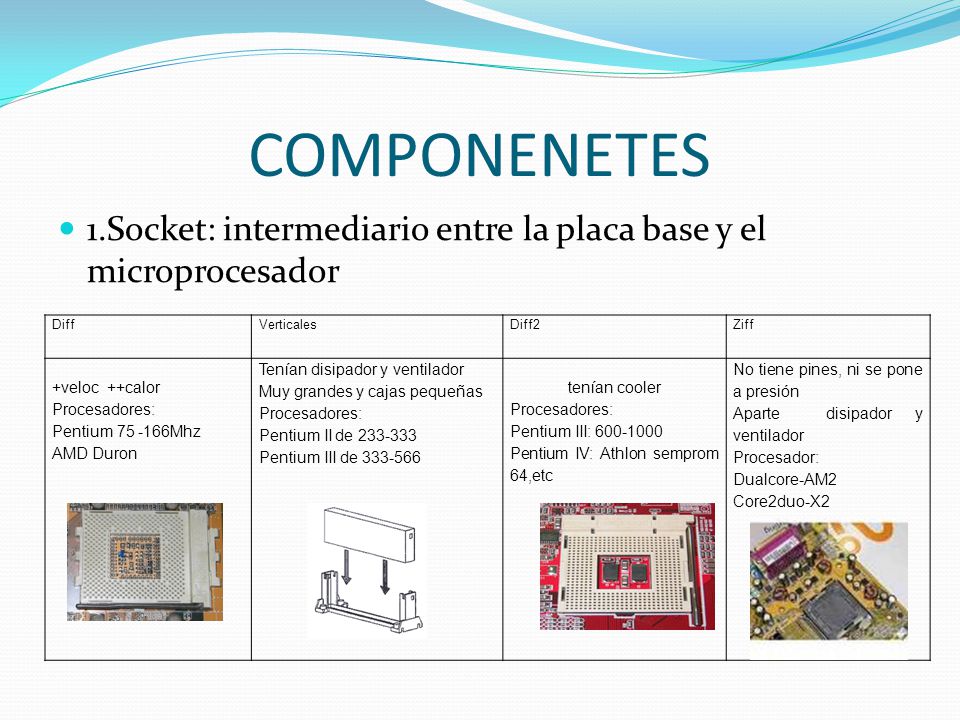

24 COMPONENETES 1.Socket: intermediario entre la placa base y el microprocesador Diff Verticales Diff2 Ziff +veloc ++calor Procesadores: Pentium Mhz AMD Duron Tenían disipador y ventilador Muy grandes y cajas pequeñas Pentium II de Pentium III de tenían cooler Pentium III: Pentium IV: Athlon semprom 64,etc No tiene pines, ni se pone a presión Aparte disipador y ventilador Procesador: Dualcore-AM2 Core2duo-X2

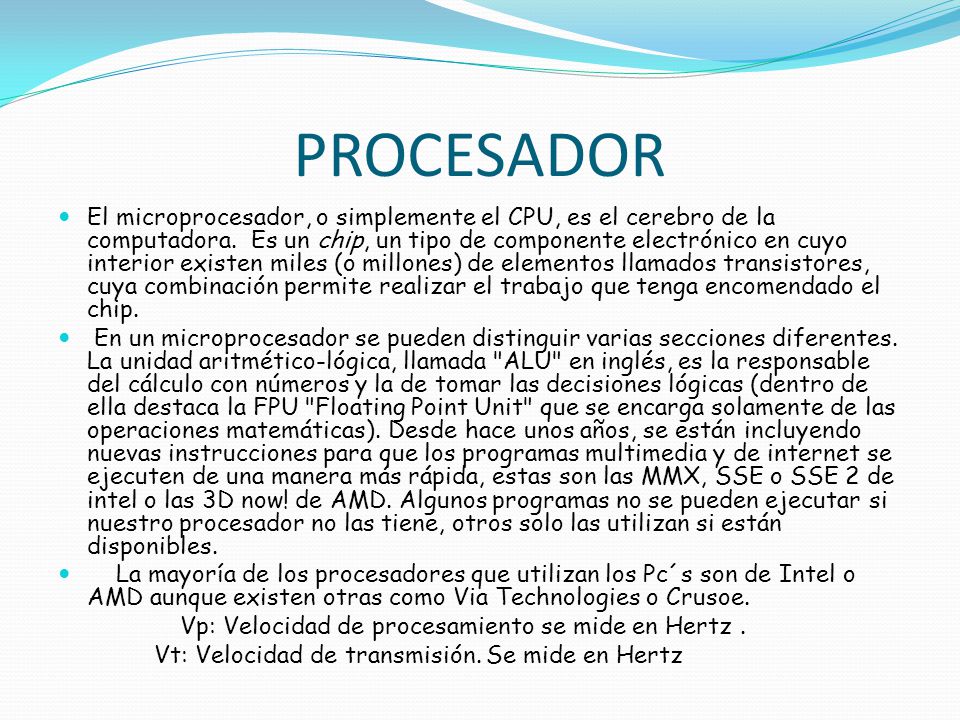

25 PROCESADOR El microprocesador, o simplemente el CPU, es el cerebro de la computadora.  Es un chip, un tipo de componente electrónico en cuyo interior existen miles (o millones) de elementos llamados transistores, cuya combinación permite realizar el trabajo que tenga encomendado el chip.    En un microprocesador se pueden distinguir varias secciones diferentes. La unidad aritmético-lógica, llamada "ALU" en inglés, es la responsable del cálculo con números y la de tomar las decisiones lógicas (dentro de ella destaca la FPU "Floating Point Unit" que se encarga solamente de las operaciones matemáticas). Desde hace unos años, se están incluyendo nuevas instrucciones para que los programas multimedia y de internet se ejecuten de una manera más rápida, estas son las MMX, SSE o SSE 2 de intel o las 3D now! de AMD. Algunos programas no se pueden ejecutar si nuestro procesador no las tiene, otros solo las utilizan si están disponibles.      La mayoría de los procesadores que utilizan los Pc´s son de Intel o AMD aunque existen otras como Via Technologies o Crusoe. Vp: Velocidad de procesamiento se mide en Hertz . Vt: Velocidad de transmisión. Se mide en Hertz

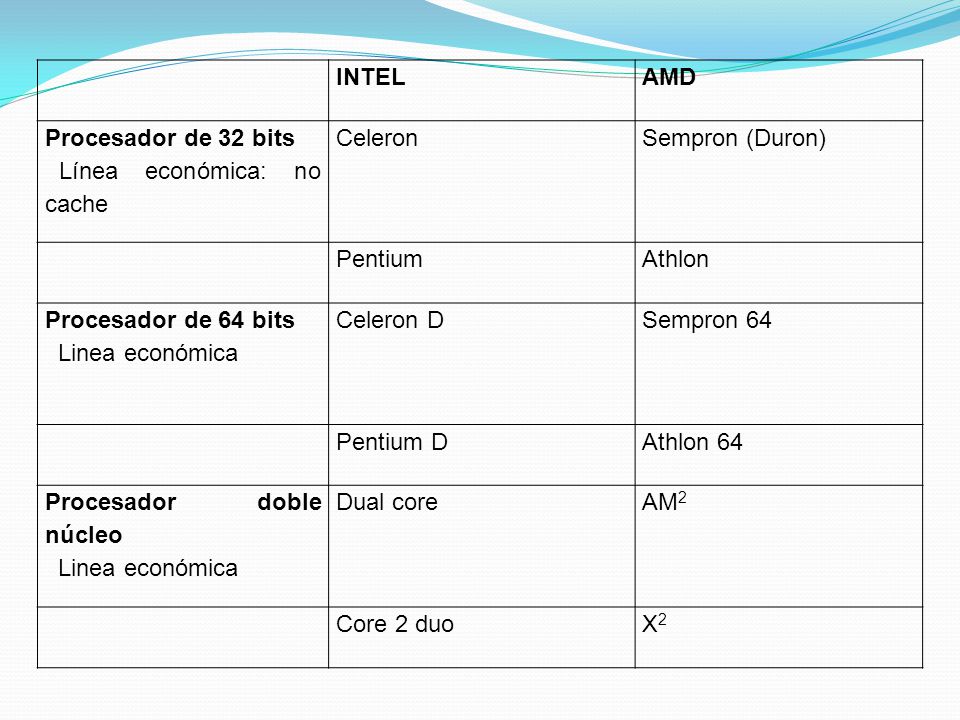

26 INTEL AMD Procesador de 32 bits Línea económica: no cache Celeron Sempron (Duron) Pentium Athlon Procesador de 64 bits Linea económica Celeron D Sempron 64 Pentium D Athlon 64 Procesador doble núcleo Dual core AM2 Core 2 duo X2

27 LA RAM La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde la computadora guarda los datos que está utilizando en el momento presente; son los "megas" famosos en número de 32mb, 64mb ó 128mb que aparecen en los anuncios de ordenadores. Físicamente, los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos. La diferencia entre la RAM y otros tipos de memoria de almacenamiento, como el disco duro, es que la RAM es mucho más rápida, y que se borra al apagar la computadora

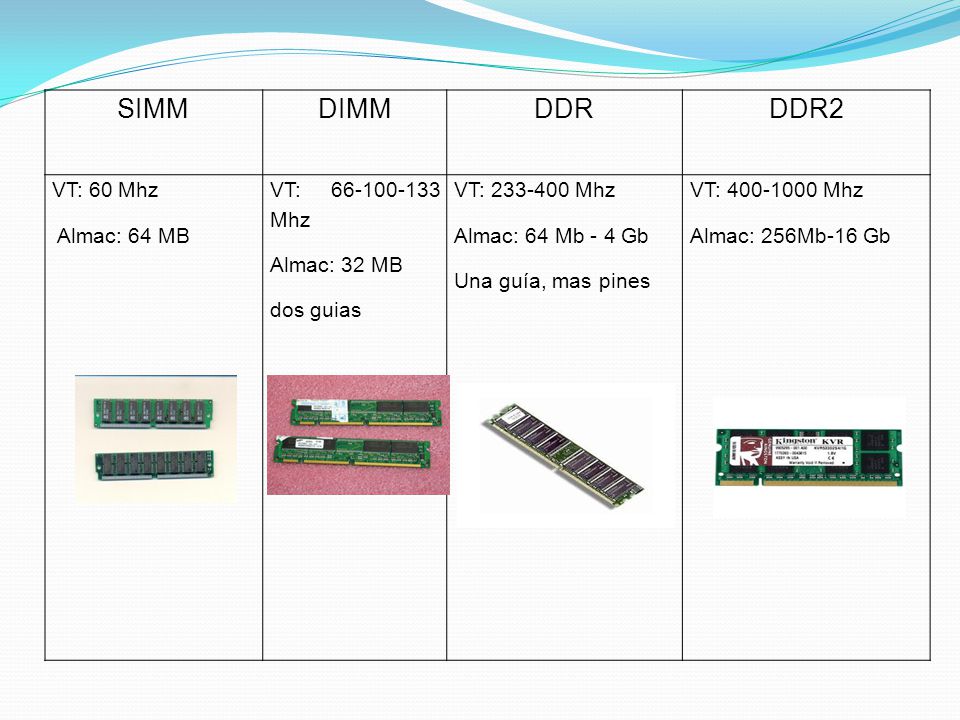

28 SIMM DIMM DDR DDR2 VT: 60 Mhz Almac: 64 MB VT: 66-100-133 Mhz
dos guias VT: Mhz Almac: 64 Mb - 4 Gb Una guía, mas pines VT: Mhz Almac: 256Mb-16 Gb

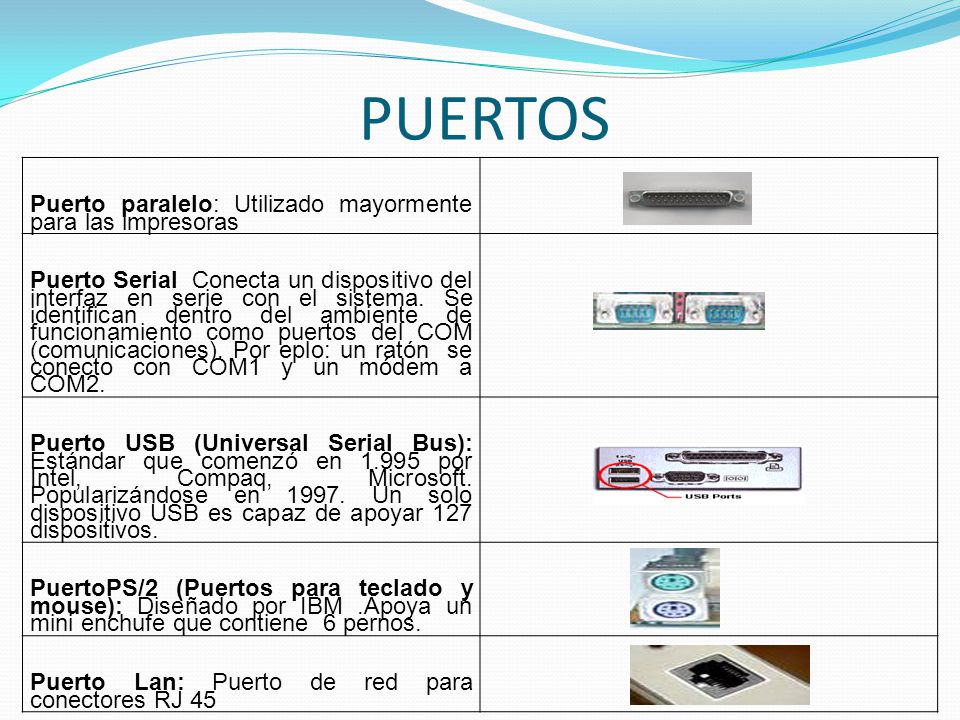

29 PUERTOS Puerto paralelo: Utilizado mayormente para las impresoras
Puerto Serial Conecta un dispositivo del interfaz en serie con el sistema. Se identifican dentro del ambiente de funcionamiento como puertos del COM (comunicaciones). Por eplo: un ratón se conecto con COM1 y un módem a COM2. Puerto USB (Universal Serial Bus): Estándar que comenzó en por Intel, Compaq, Microsoft. Popularizándose en Un solo dispositivo USB es capaz de apoyar dispositivos. PuertoPS/2 (Puertos para teclado y mouse): Diseñado por IBM .Apoya un mini enchufe que contiene 6 pernos. Puerto Lan: Puerto de red para conectores RJ 45

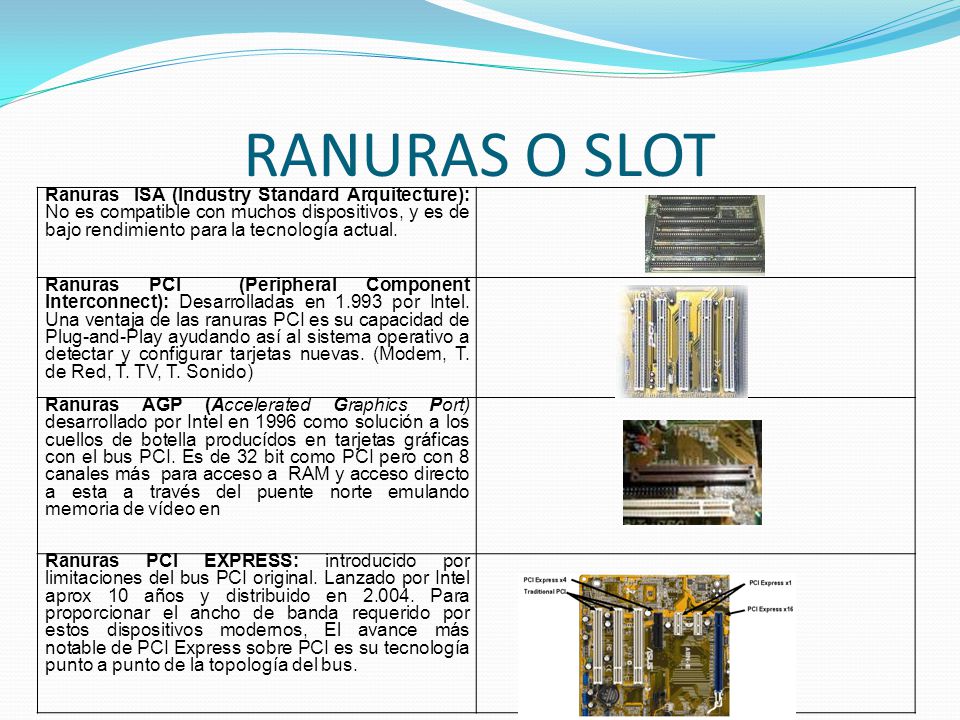

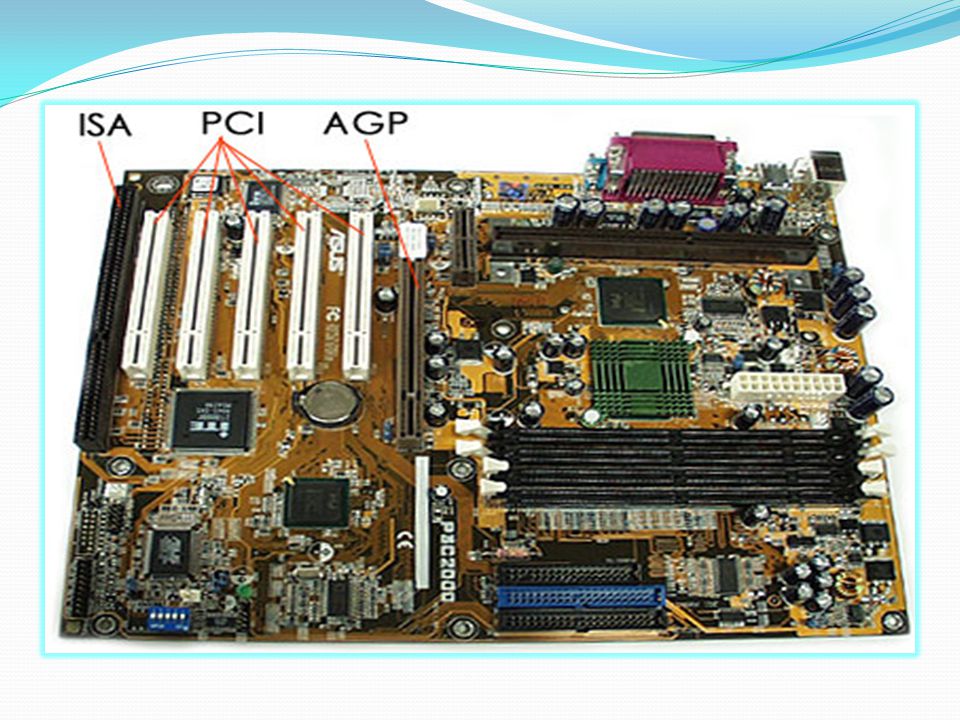

30 RANURAS O SLOT Ranuras ISA (Industry Standard Arquitecture): No es compatible con muchos dispositivos, y es de bajo rendimiento para la tecnología actual. Ranuras PCI  (Peripheral Component Interconnect): Desarrolladas en por Intel. Una ventaja de las ranuras PCI es su capacidad de Plug-and-Play ayudando así al sistema operativo a detectar y configurar tarjetas nuevas. (Modem, T. de Red, T. TV, T. Sonido) Ranuras AGP (Accelerated Graphics Port) desarrollado por Intel en 1996 como solución a los cuellos de botella producídos en tarjetas gráficas con el bus PCI. Es de 32 bit como PCI pero con 8 canales más para acceso a RAM y acceso directo a esta a través del puente norte emulando memoria de vídeo en Ranuras PCI EXPRESS: introducido por limitaciones del bus PCI original. Lanzado por Intel aprox 10 años y distribuido en Para proporcionar el ancho de banda requerido por estos dispositivos modernos, El avance más notable de PCI Express sobre PCI es su tecnología punto a punto de la topología del bus.

31

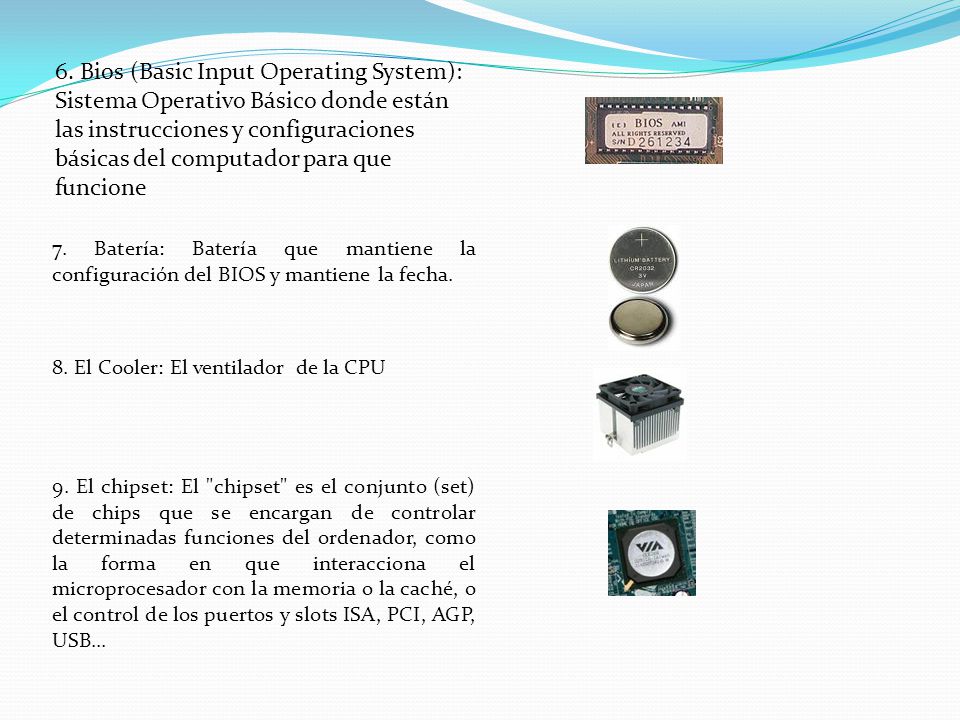

32 6. Bios (Basic Input Operating System): Sistema Operativo Básico donde están las instrucciones y configuraciones básicas del computador para que funcione 7. Batería: Batería que mantiene la configuración del BIOS y mantiene la fecha. 8. El Cooler: El ventilador de la CPU 9. El chipset: El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...

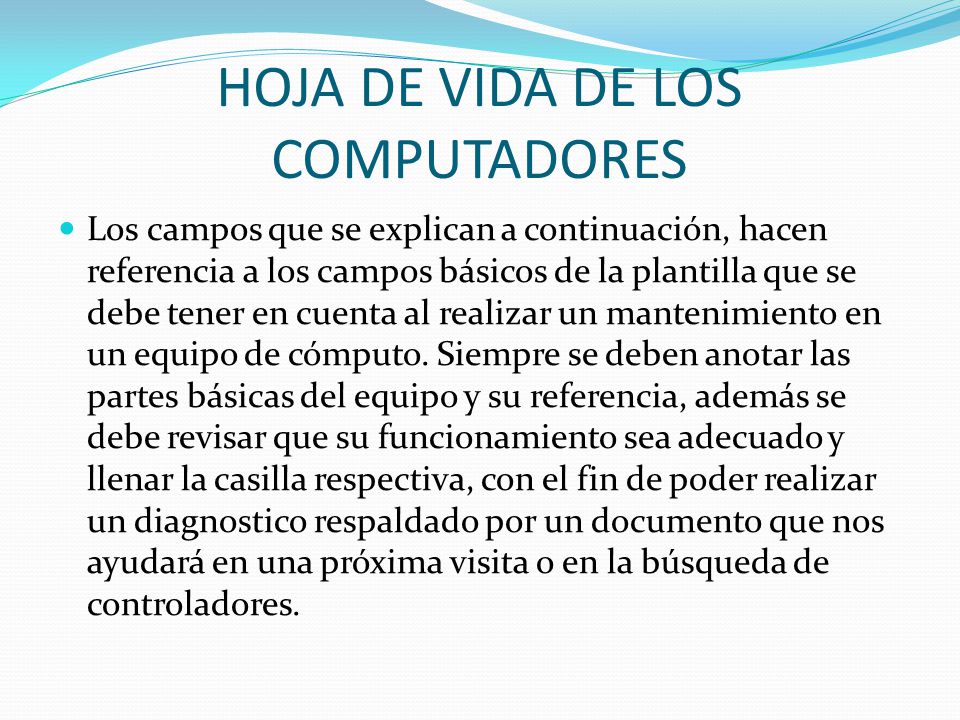

33 HOJA DE VIDA DE LOS COMPUTADORES
Los campos que se explican a continuación, hacen referencia a los campos básicos de la plantilla que se debe tener en cuenta al realizar un mantenimiento en un equipo de cómputo. Siempre se deben anotar las partes básicas del equipo y su referencia, además se debe revisar que su funcionamiento sea adecuado y llenar la casilla respectiva, con el fin de poder realizar un diagnostico respaldado por un documento que nos ayudará en una próxima visita o en la búsqueda de controladores.

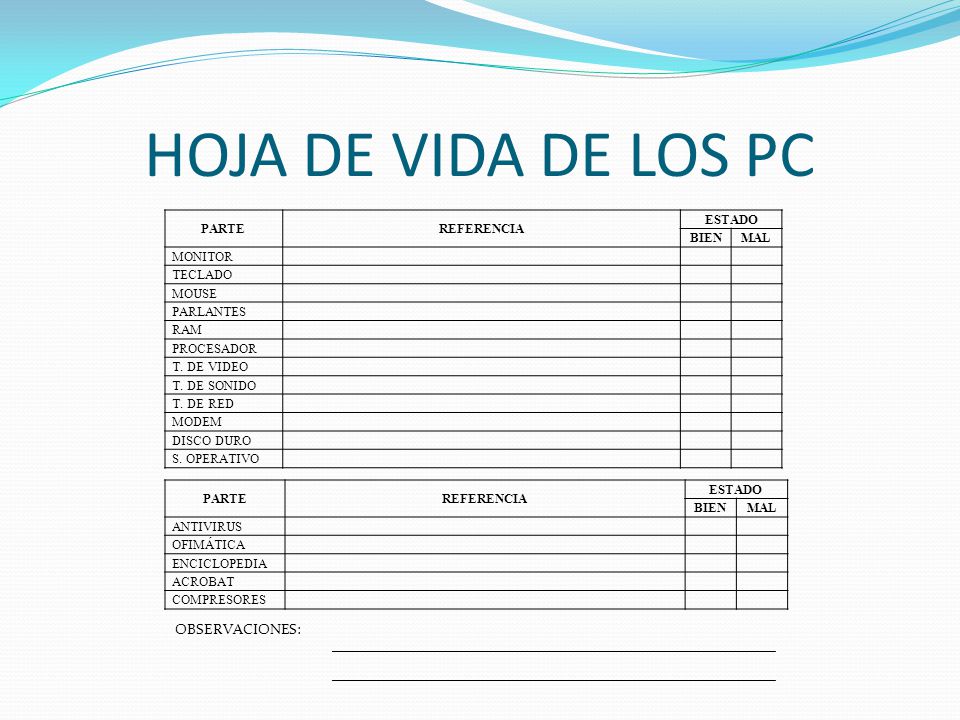

34 HOJA DE VIDA DE LOS PC PARTE REFERENCIA ESTADO BIEN MAL MONITOR TECLADO MOUSE PARLANTES RAM PROCESADOR T. DE VIDEO T. DE SONIDO T. DE RED MODEM DISCO DURO S. OPERATIVO PARTE REFERENCIA ESTADO BIEN MAL ANTIVIRUS OFIMÁTICA ENCICLOPEDIA ACROBAT COMPRESORES OBSERVACIONES: __________________________________________________________________________
