HERRAMIENTAS DE TRABAJO

Presentación del tema: "HERRAMIENTAS DE TRABAJO"— Transcripción de la presentación:

1

2 HERRAMIENTAS DE TRABAJO

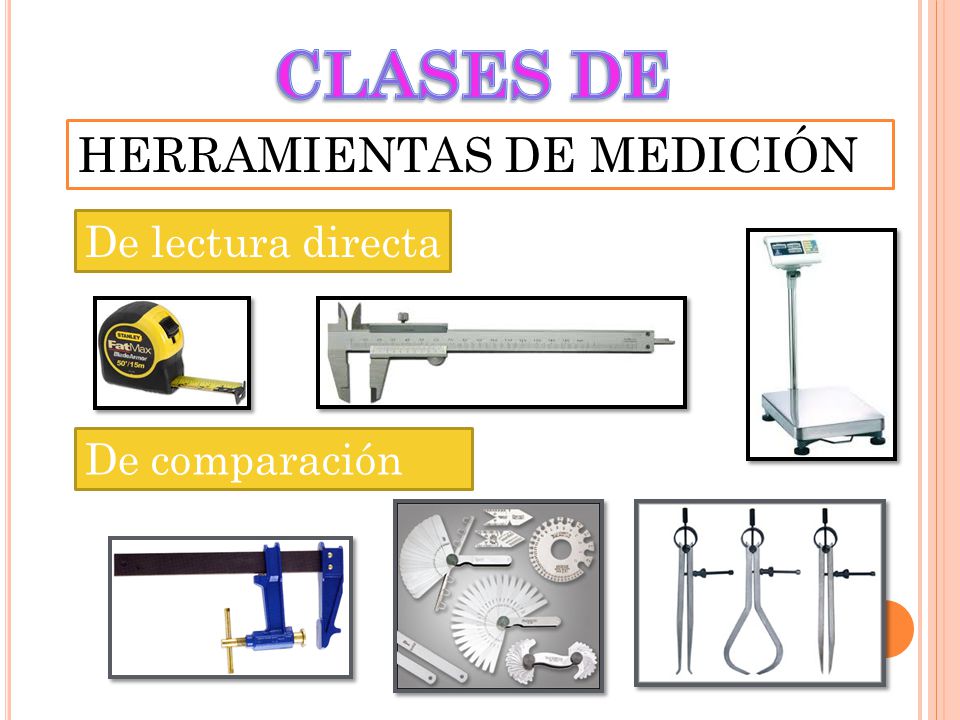

3 CLASES DE HERRAMIENTA HERRAMIENTAS DE MEDICIÓN De lectura directa
De comparación

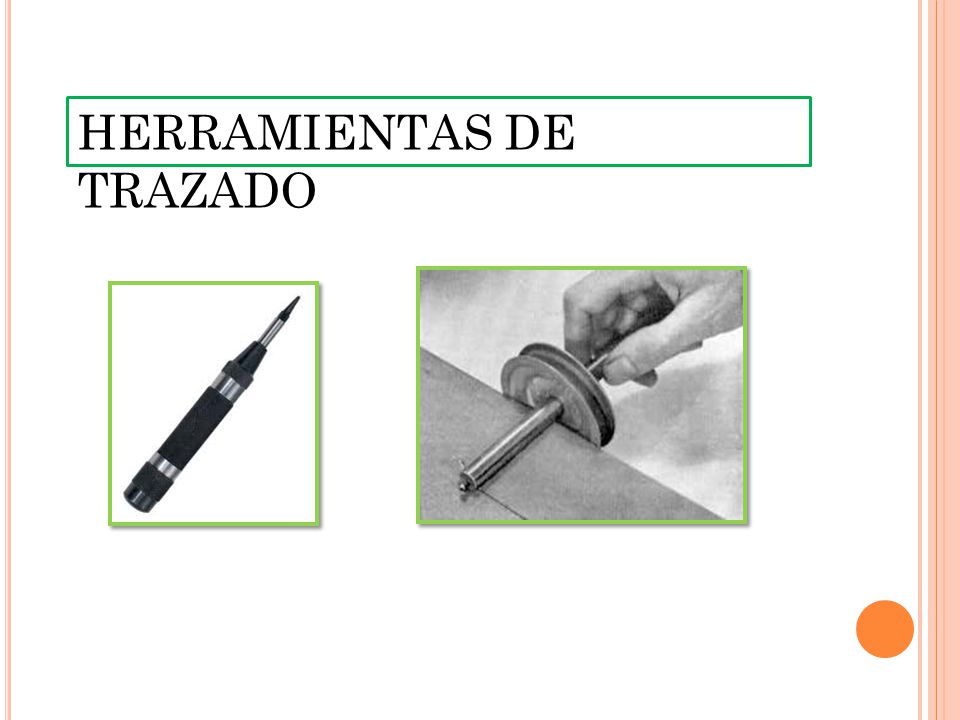

4 HERRAMIENTAS DE TRAZADO

5 HERRAMIENTAS DE PRODUCCÍON

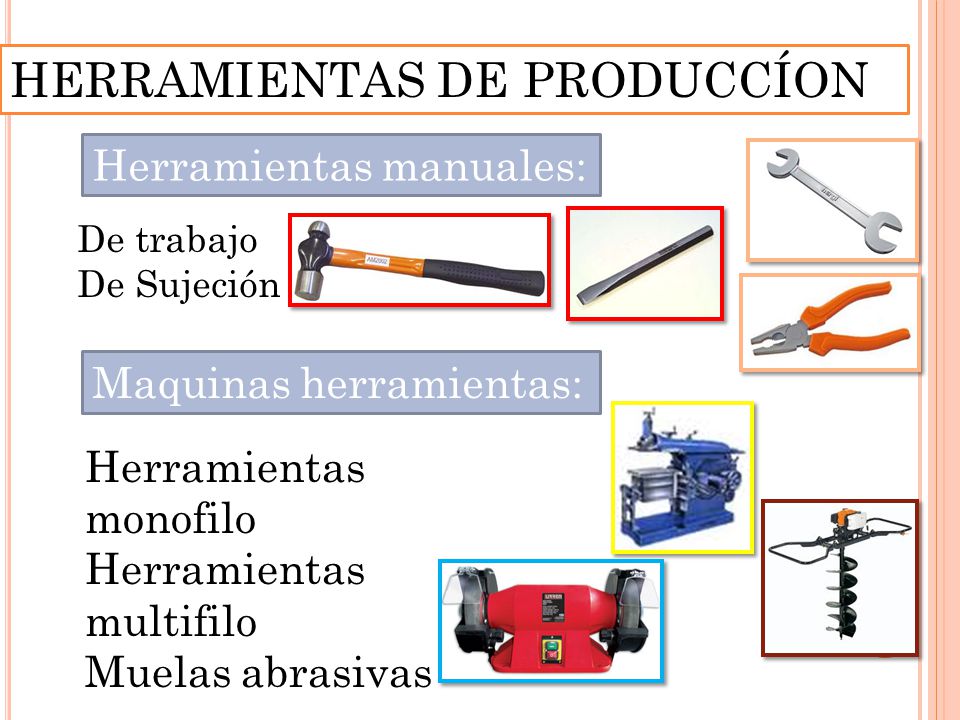

Herramientas manuales: De trabajo De Sujeción Maquinas herramientas: Herramientas monofilo Herramientas multifilo Muelas abrasivas

6 Teoría del maquinado de materiales
MAQUINAS HERRAMIENTAS

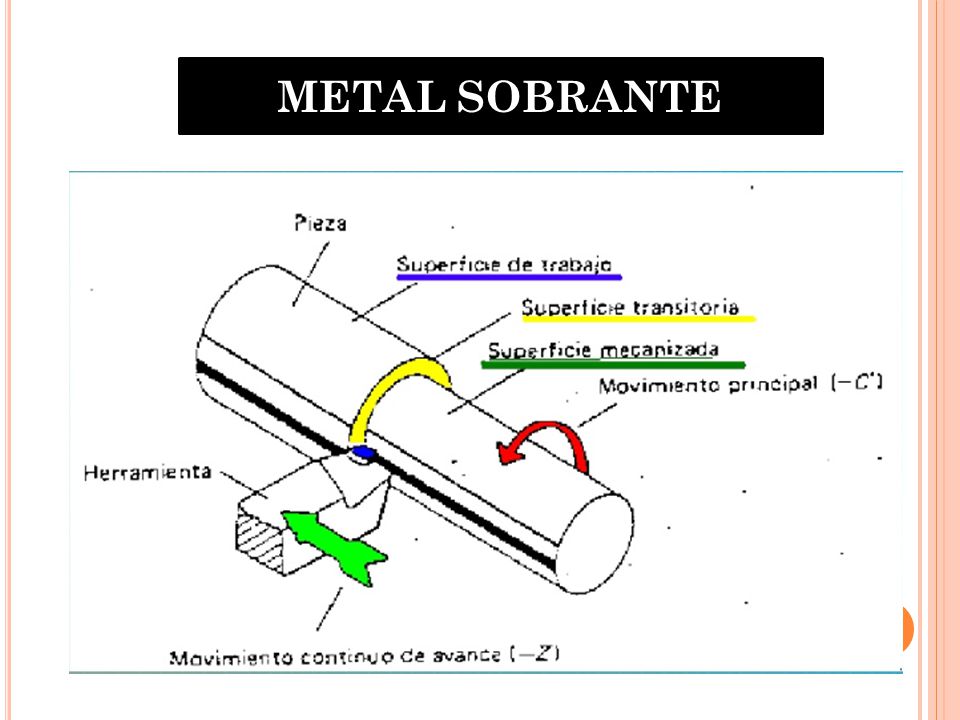

7 METAL SOBRANTE

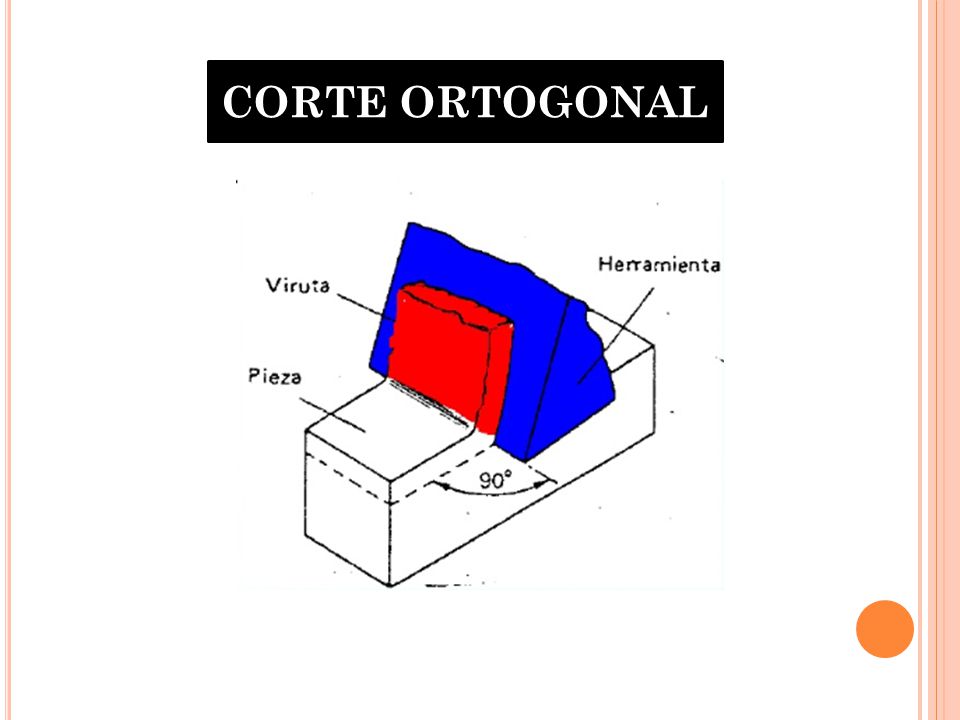

8 CORTE ORTOGONAL

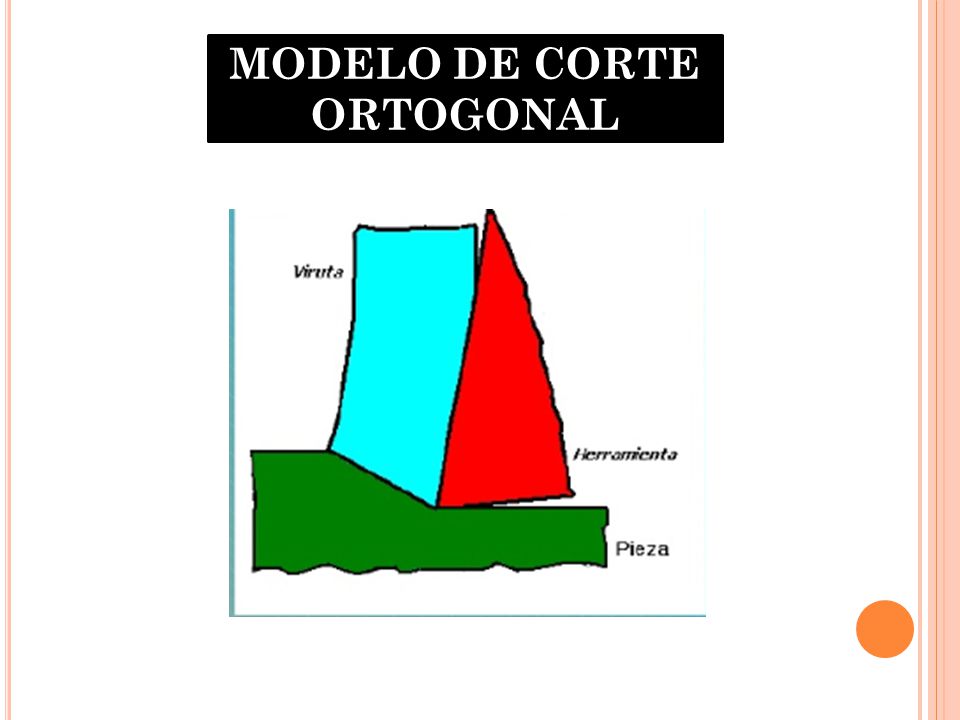

9 MODELO DE CORTE ORTOGONAL

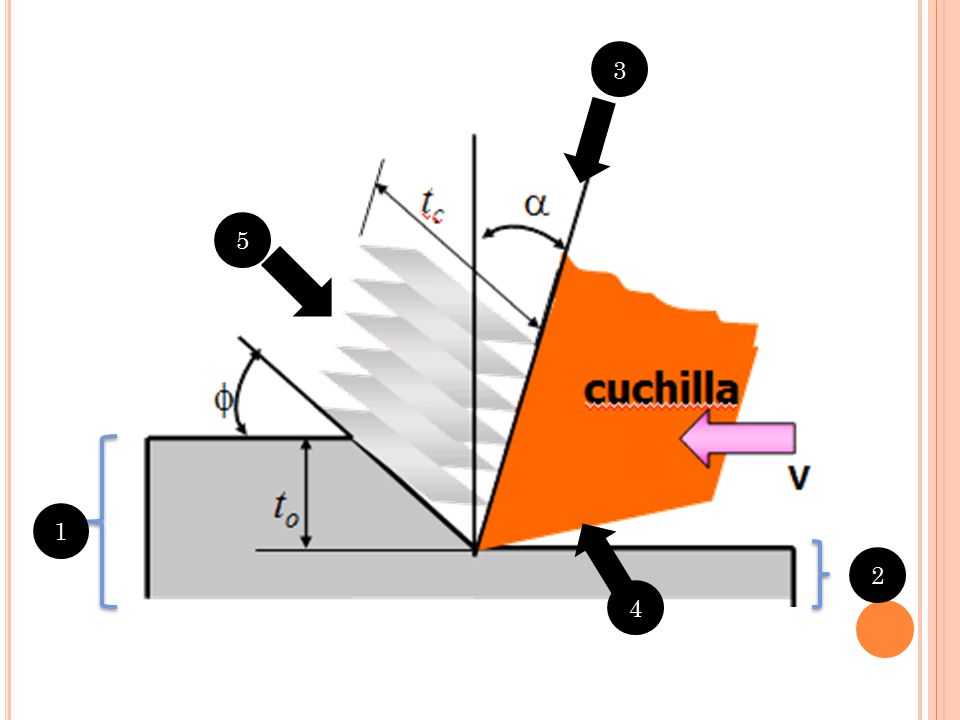

10 3 5 1 2 4

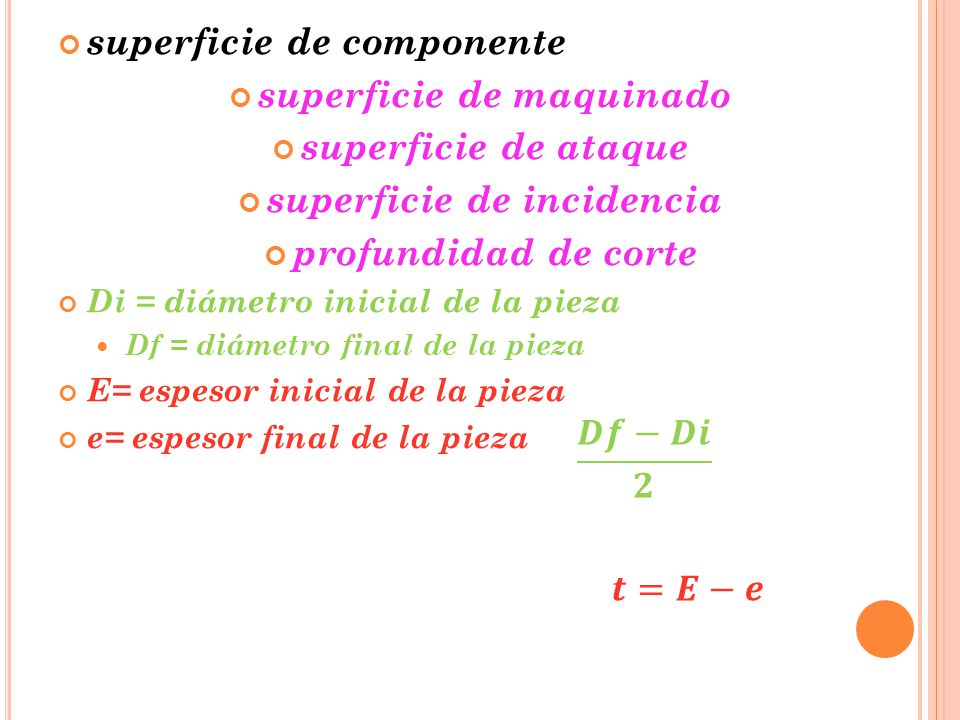

11 superficie de maquinado superficie de incidencia
superficie de componente superficie de maquinado superficie de ataque superficie de incidencia profundidad de corte Di = diámetro inicial de la pieza Df = diámetro final de la pieza E= espesor inicial de la pieza e= espesor final de la pieza 𝑫𝒇−𝑫𝒊 𝟐 𝒕=𝑬−𝒆

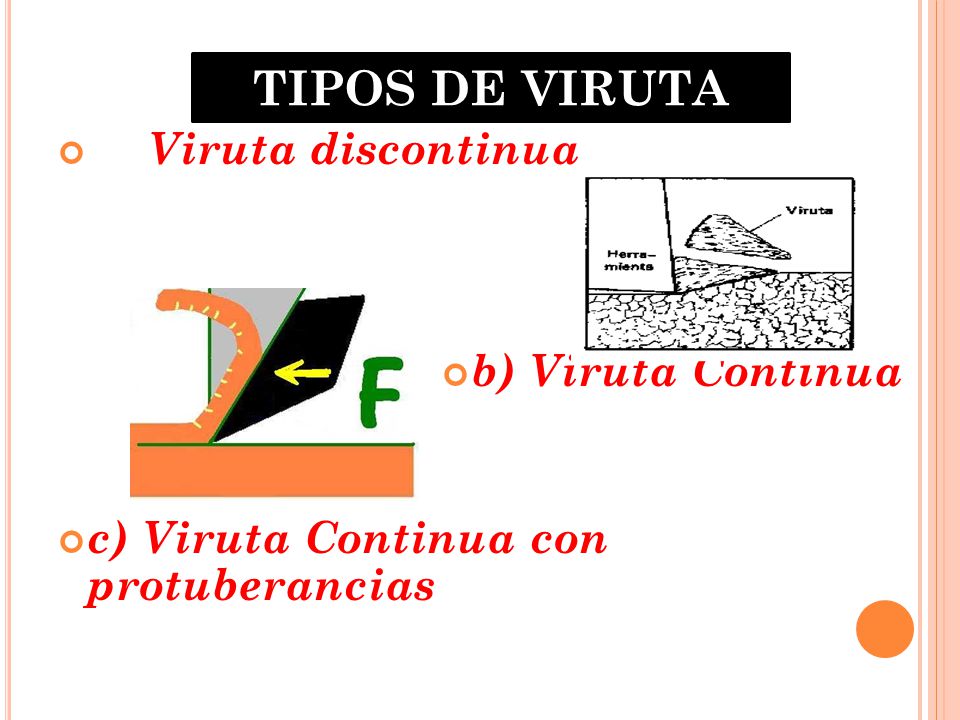

12 TIPOS DE VIRUTA a) Viruta discontinua b) Viruta Continua
c) Viruta Continua con protuberancias

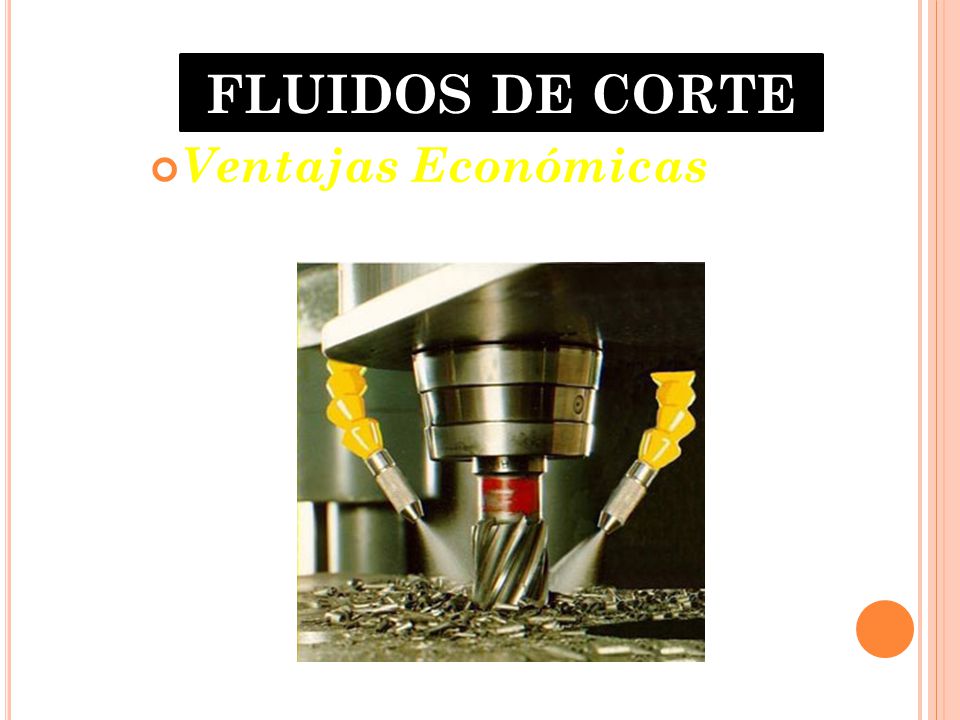

13 FLUIDOS DE CORTE Ventajas Económicas

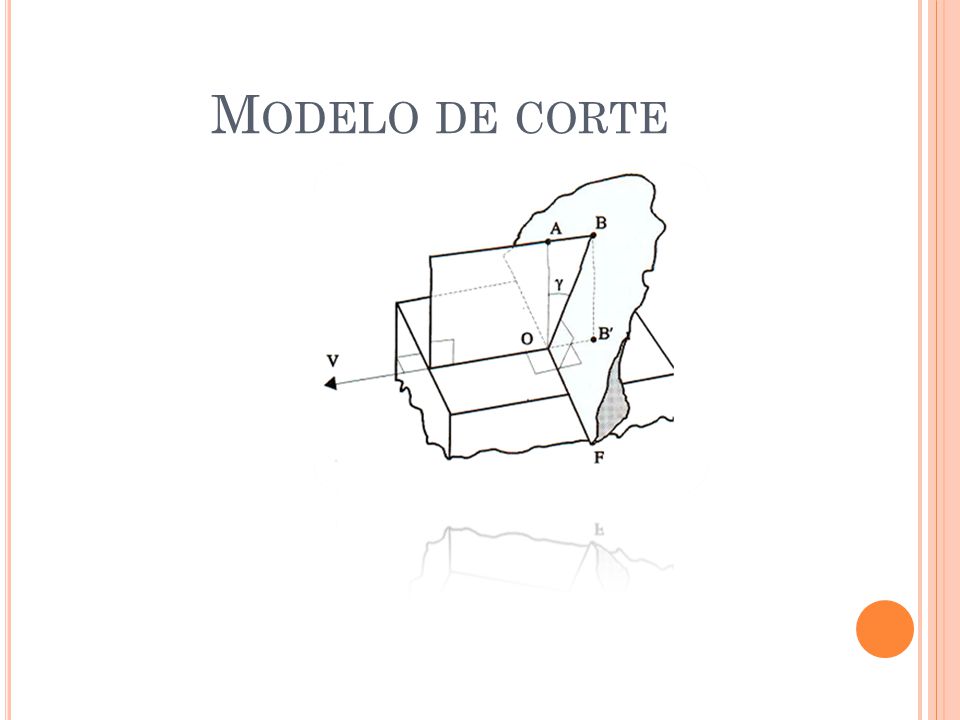

14 Modelo de corte

15 Angulo de incidencia(𝜶)

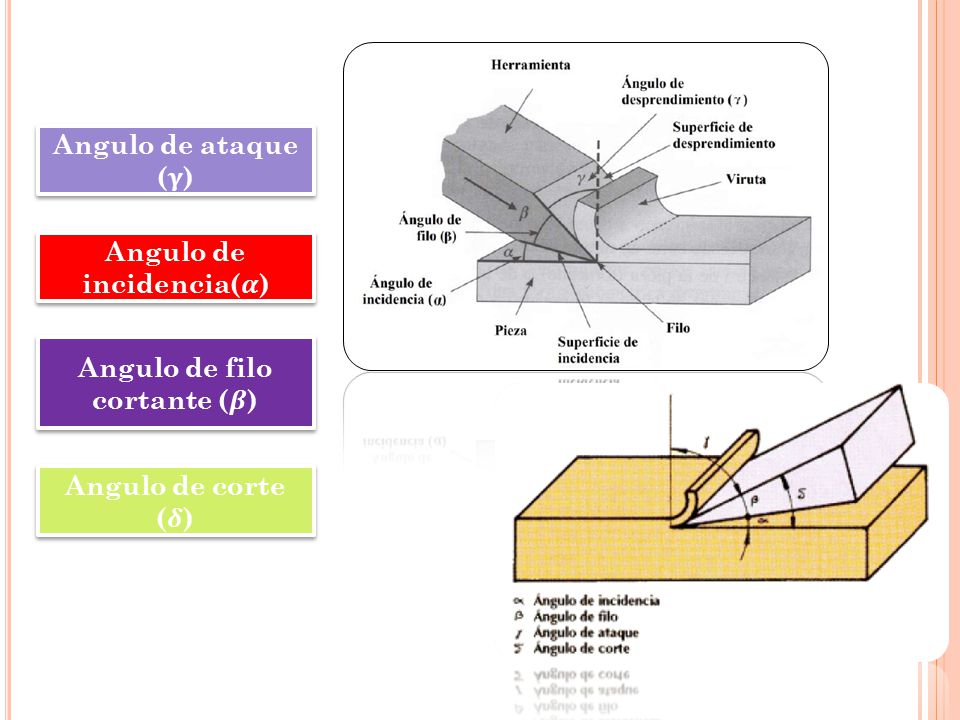

Angulo de ataque (𝛄) Angulo de incidencia(𝜶) Angulo de filo cortante (𝜷) Angulo de corte (𝜹)

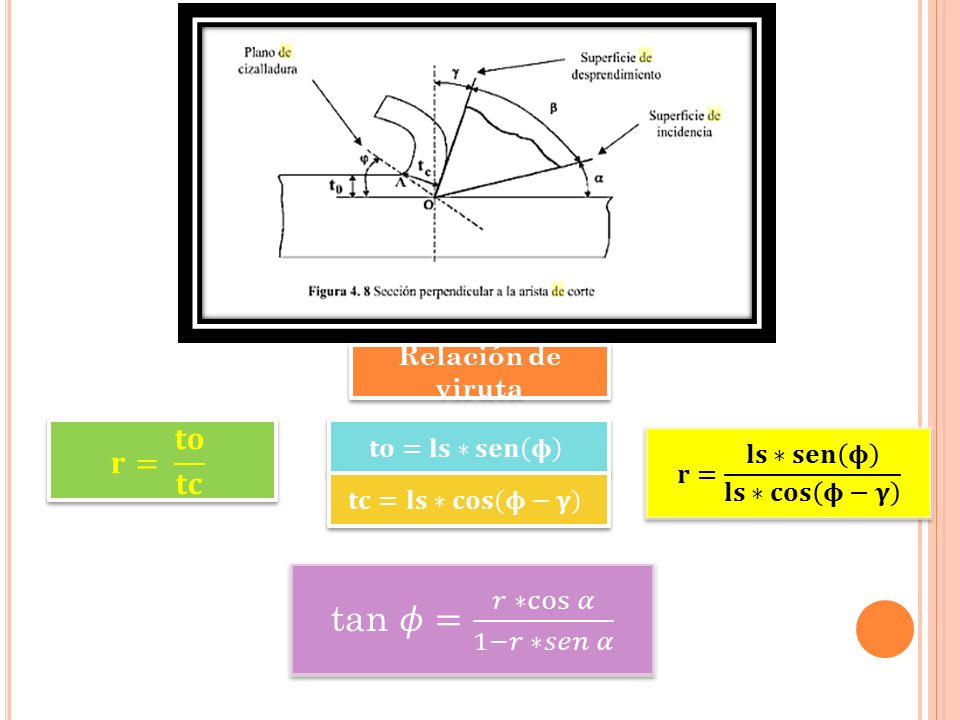

16 tan 𝜙= 𝑟 ∗cos 𝛼 1−𝑟 ∗𝑠𝑒𝑛 𝛼 𝐫= 𝐭𝐨 𝐭𝐜 Relación de viruta 𝐭𝐨=𝐥𝐬∗𝐬𝐞𝐧 𝛟
𝐫= 𝐭𝐨 𝐭𝐜 𝐭𝐨=𝐥𝐬∗𝐬𝐞𝐧 𝛟 𝐫= 𝐥𝐬∗𝐬𝐞𝐧 𝛟 𝐥𝐬∗𝐜𝐨𝐬 𝛟−𝛄 𝐭𝐜=𝐥𝐬∗𝐜𝐨𝐬 𝛟−𝛄 tan 𝜙= 𝑟 ∗cos 𝛼 1−𝑟 ∗𝑠𝑒𝑛 𝛼

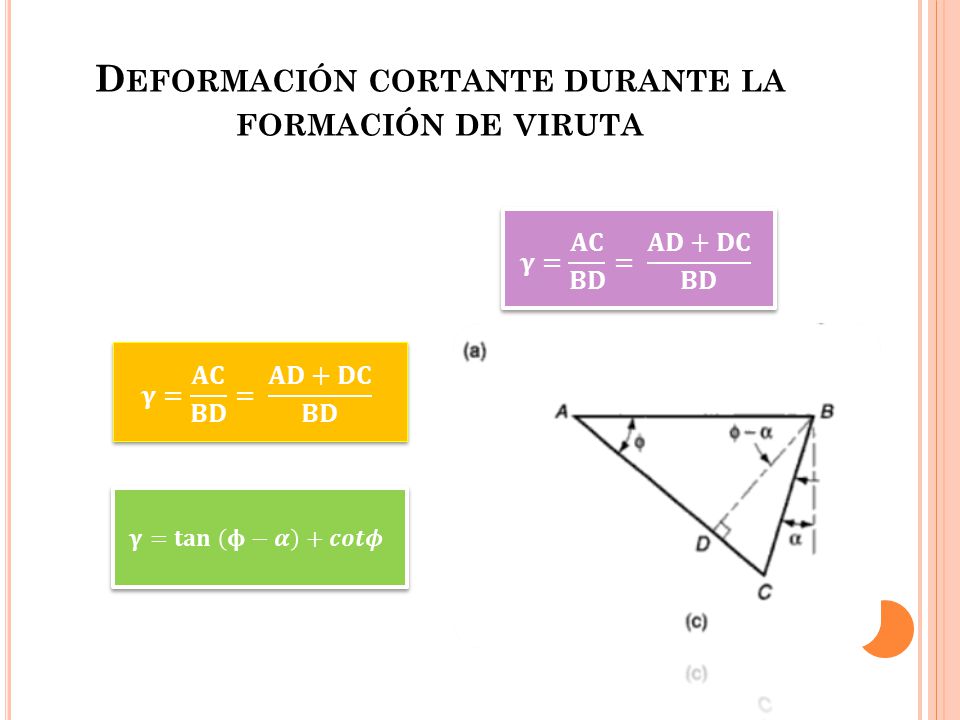

17 Deformación cortante durante la formación de viruta
𝛄= 𝐀𝐂 𝐁𝐃 = 𝐀𝐃+𝐃𝐂 𝐁𝐃 𝛄= 𝐀𝐂 𝐁𝐃 = 𝐀𝐃+𝐃𝐂 𝐁𝐃 𝛄=𝐭𝐚𝐧 𝛟−𝜶 +𝒄𝒐𝒕𝝓

18 Coeficiente de fricción

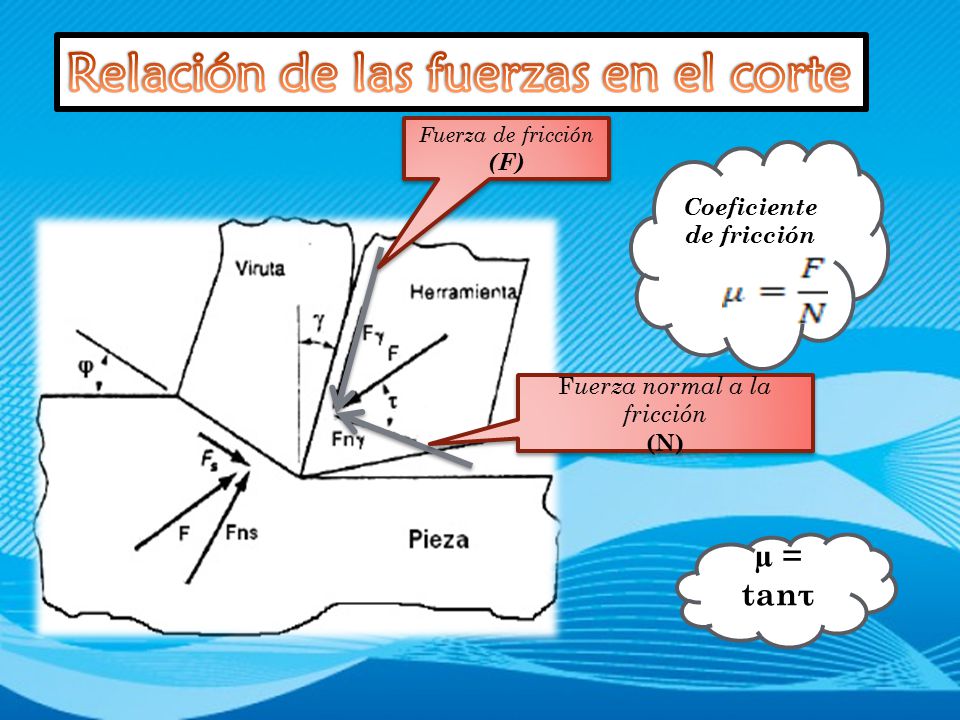

Relación de las fuerzas en el corte Fuerza de fricción (F) Coeficiente de fricción Fuerza normal a la fricción (N) µ = tanτ

19 Fuerza normal a la cortante

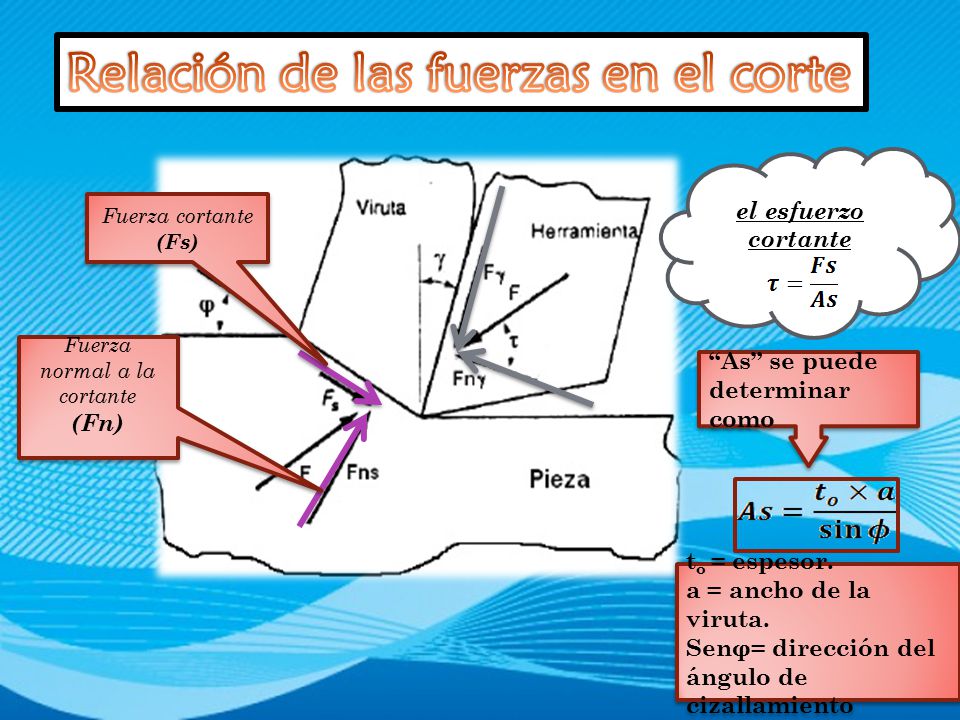

Relación de las fuerzas en el corte el esfuerzo cortante Fuerza cortante (Fs) Fuerza normal a la cortante (Fn) “As” se puede determinar como to = espesor. a = ancho de la viruta. Senφ= dirección del ángulo de cizallamiento

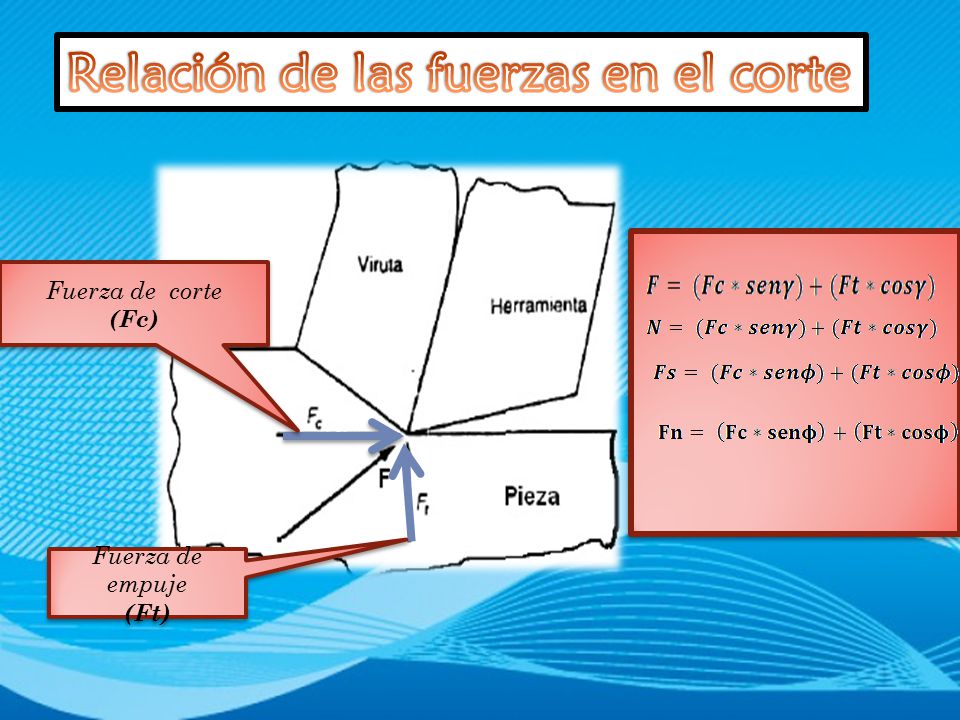

20 Relación de las fuerzas en el corte
Fuerza de  corte (Fc) Fuerza de empuje (Ft)

21 RELACIÓN ENTRE POTENCIA Y ENERGÍA
UNA OPERACIÓN DE MAQUINADO REQUIERE POTENCIA

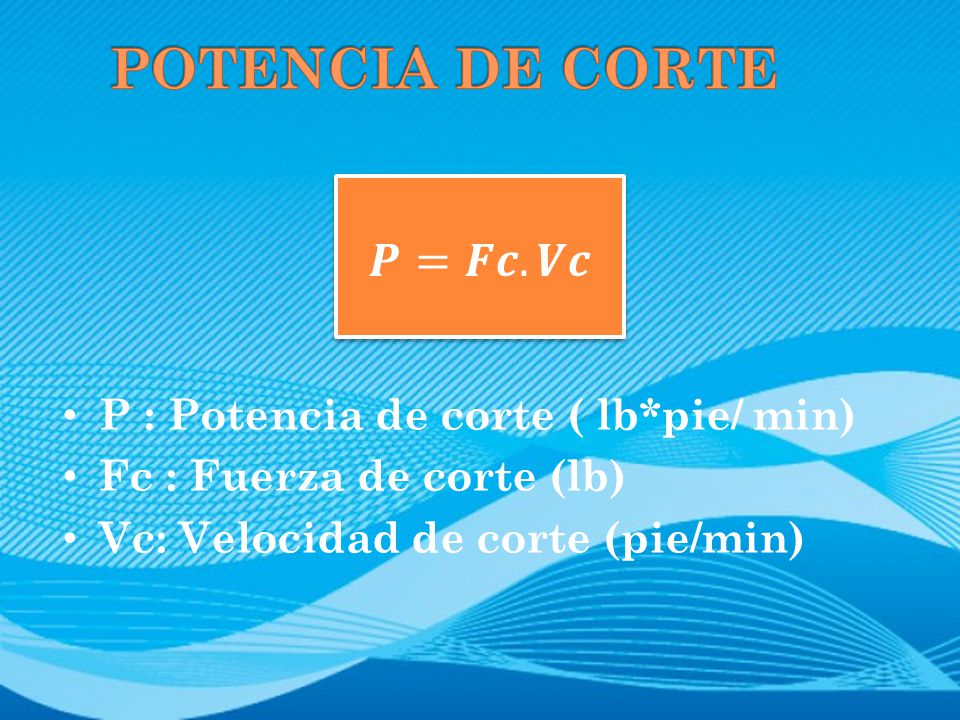

22 POTENCIA DE CORTE 𝑷=𝑭𝒄.𝑽𝒄 P : Potencia de corte ( lb*pie/ min)
Fc : Fuerza de corte (lb) Vc: Velocidad de corte (pie/min)

23 Potencia entregada o potencia bruta

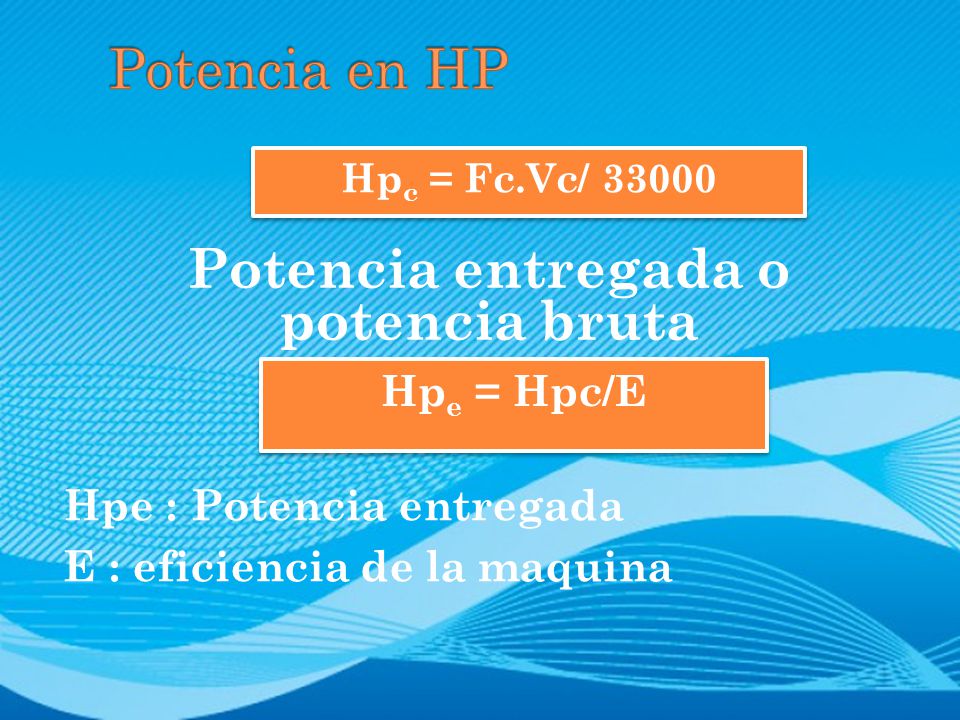

Potencia en HP Hpc = Fc.Vc/ 33000 Potencia entregada o potencia bruta Hpe = Hpc/E Hpe : Potencia entregada E : eficiencia de la maquina

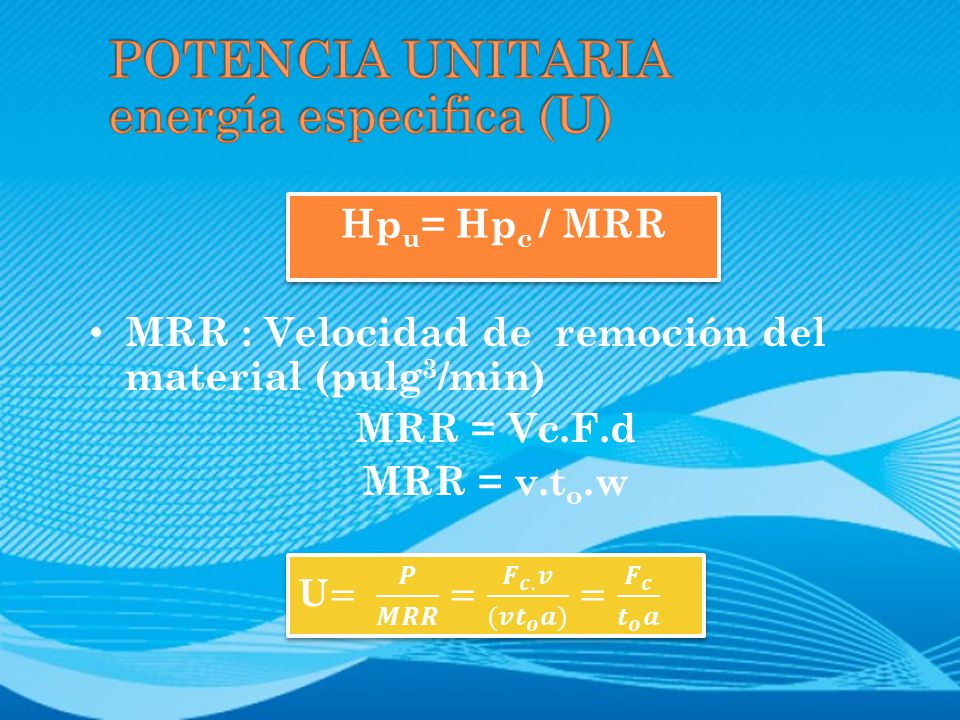

24 POTENCIA UNITARIA energía especifica (U)
Hpu= Hpc / MRR MRR : Velocidad de remoción del material (pulg3/min) MRR = Vc.F.d MRR = v.to.w U= 𝑷 𝑴𝑹𝑹 = 𝑭 𝒄. 𝒗 (𝒗 𝒕 𝒐 𝒂) = 𝑭 𝒄 𝒕 𝒐 𝒂

25 TEMPERATURA DE CORTE 𝑻=𝑶,𝟒 𝑼 𝒑𝑪 𝒗 𝒕 𝒐 𝑲 𝟎,𝟑𝟑𝟑
𝑻=𝑶,𝟒 𝑼 𝒑𝑪 𝒗 𝒕 𝒐 𝑲 𝟎,𝟑𝟑𝟑 T : Aumento de la temperatura en la interface U : Energía especifica (pulg.lb/pulg3) pC: calor especifico volumétrico(pulg.lb/pulg3°F) K : difusividad térmica del material (pie2/seg.) 𝒕 𝒐 : Espesor de la viruta antes del corte (pulg)

26 Vida de la herramienta Herramientas de corte Falla de una herramienta
El material de la herramienta La geometría de la herramienta Falla de una herramienta Falla por temperatura Falla por fractura Desgaste gradual

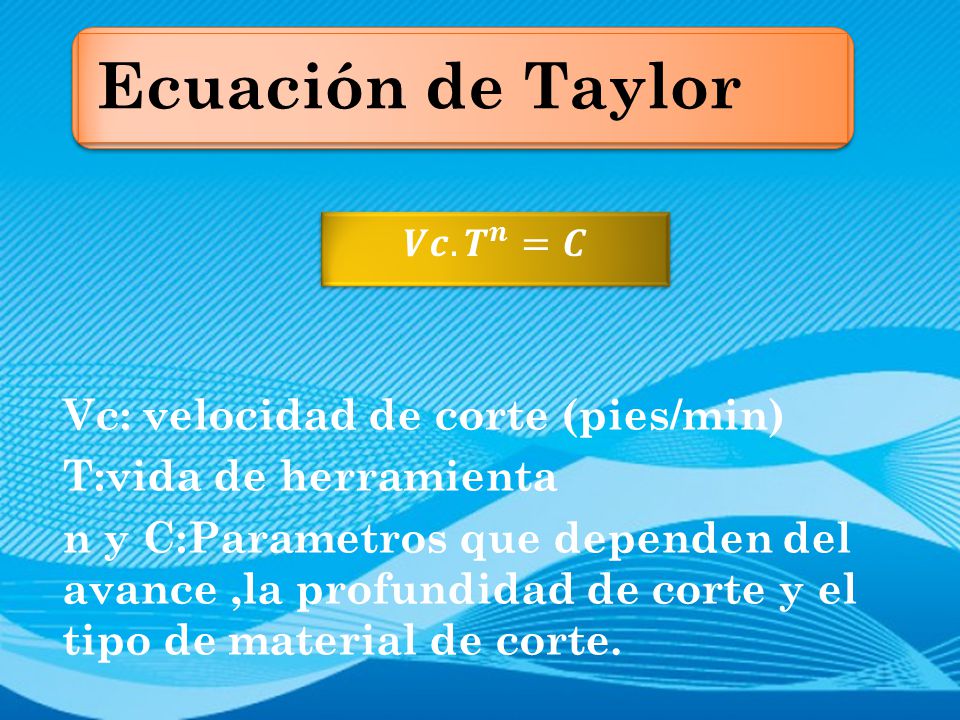

27 Ecuación de Taylor Vc: velocidad de corte (pies/min)
𝑽𝒄.𝑻 𝒏 =𝑪 Vc: velocidad de corte (pies/min) T:vida de herramienta n y C:Parametros que dependen del avance ,la profundidad de corte y el tipo de material de corte.

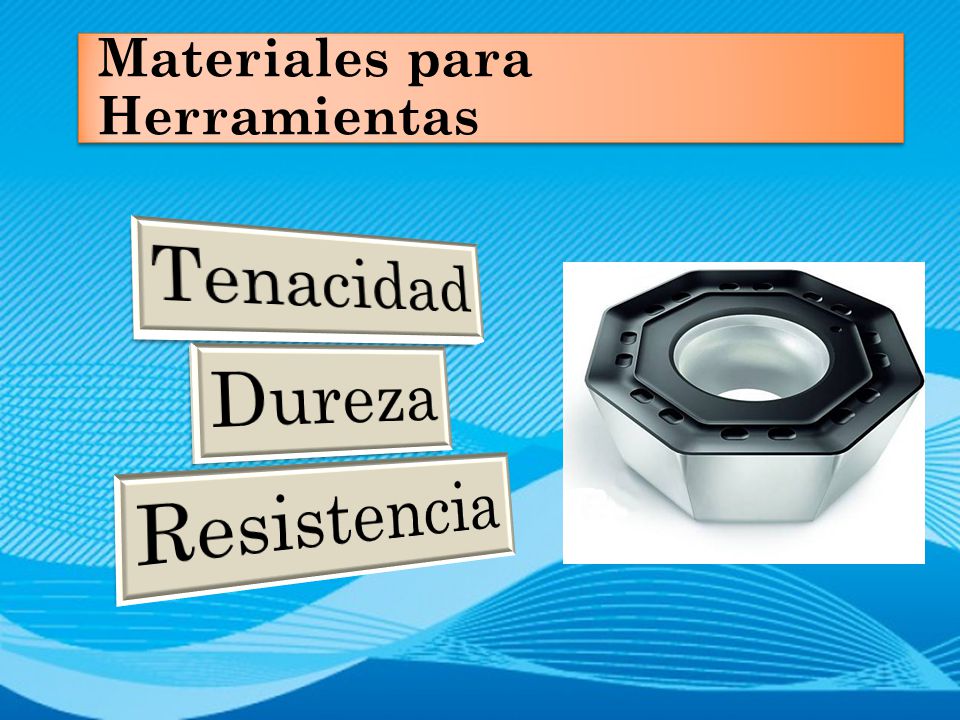

28 Materiales para Herramientas
Tenacidad Dureza Resistencia

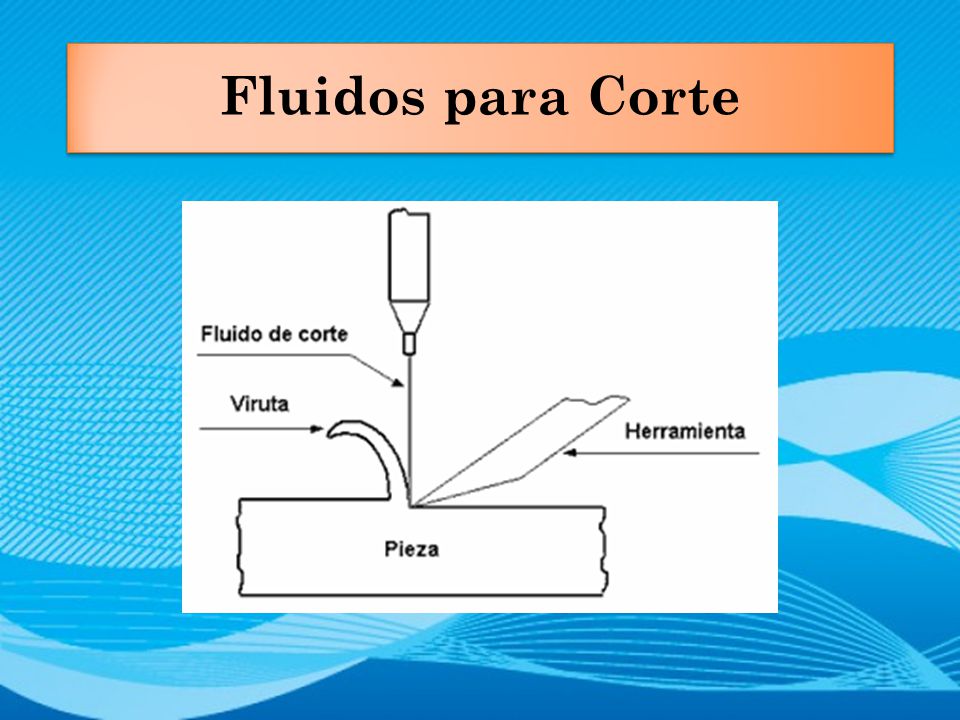

29 Fluidos para Corte
