TELEFONÍA CELULAR

2 TELEFONÍA CELULAR Formada por dos grandes partes: 1. Una red de comunicaciones (o red de telefonía celular) 2. Terminales celulares o móviles . TELÉFONO CELULAR O MÓVIL Dispositivo de comunicación electrónico con las mismas capacidades básicas de un teléfono de línea telefónica convencional. Además de ser portátil es inalámbrico. . La red de telefonía móvil consiste en un sistema telefónico en el que mediante la combinación de una red de estaciones transmisoras-receptoras de radio (estaciones base) y una serie de centrales telefónicas de conmutación, es posible la comunicación entre teléfonos móviles o entre terminales portátiles (móviles) y teléfonos de la red fija tradicional.

3 ¿Cómo funciona la telefonía móvil?

4 ¿Cómo funciona la telefonía móvil?
La telefonía móvil es también llamada celular ya que la red que hace posible otorgar el servicio está compuesta, justamente, de células. Cada área geográfica se divide en celdas “hexagonales”. Se eligió la forma de hexágono porque proporciona la transmisión más efectiva aproximada a un patrón circular, mientras elimina espacios presentes entre los círculos adyacentes. Una célula se define por su tamaño físico y, lo más importante, por el tamaño de su población y patrones de tráfico.

5 ¿Cómo funciona la telefonía móvil?
El número de células por sistema es definido por el proveedor, de acuerdo a patrones de tráfico anticipados. Cada área geográfica del servicio móvil se distribuye en canales de radio celular. Cada transmisor/receptor tiene un subconjunto fijo de canales de radio disponibles. La red de radio se define por un conjunto de transmisores/receptores de radiofrecuencia, ubicados en el centro físico de cada célula. Las ubicaciones de estos transmisores/receptores de radio frecuencia se llaman estaciones base (BS).

6 ¿Cómo funciona la telefonía móvil?

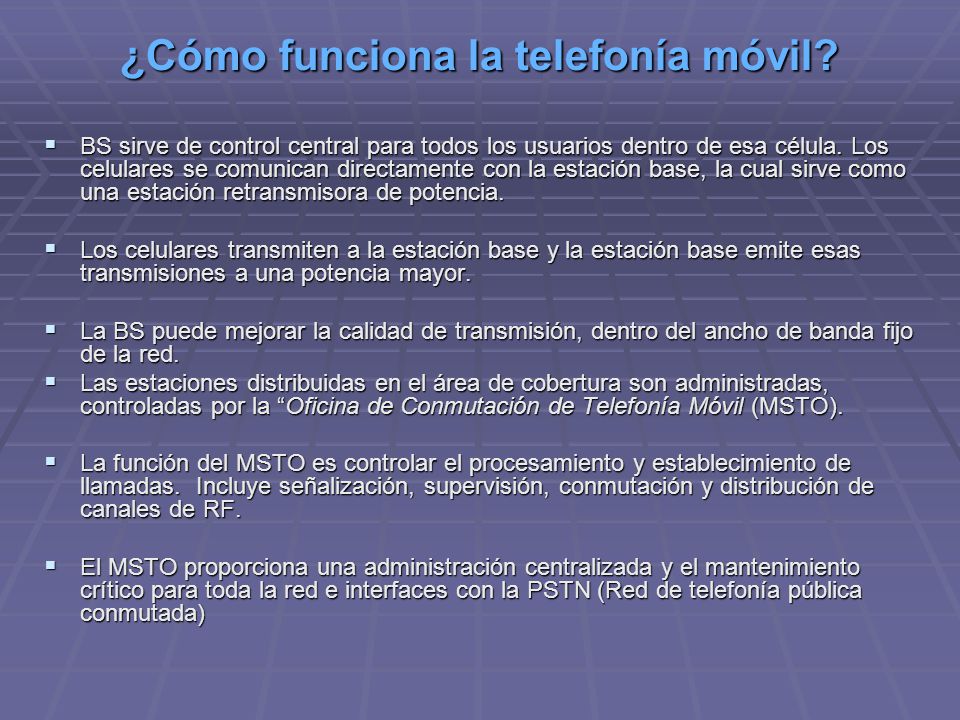

BS sirve de control central para todos los usuarios dentro de esa célula. Los celulares se comunican directamente con la estación base, la cual sirve como una estación retransmisora de potencia. Los celulares transmiten a la estación base y la estación base emite esas transmisiones a una potencia mayor. La BS puede mejorar la calidad de transmisión, dentro del ancho de banda fijo de la red. Las estaciones distribuidas en el área de cobertura son administradas, controladas por la “Oficina de Conmutación de Telefonía Móvil (MSTO). La función del MSTO es controlar el procesamiento y establecimiento de llamadas. Incluye señalización, supervisión, conmutación y distribución de canales de RF. El MSTO proporciona una administración centralizada y el mantenimiento crítico para toda la red e interfaces con la PSTN (Red de telefonía pública conmutada)

7 ¿Cómo funciona la telefonía móvil?

8 ¿Cómo funciona la telefonía móvil?
Estas células se comunican con los teléfonos celulares del usuario transmitiendo ondas de radio frecuencia (RF). Cada estación base abarca un área geográfica determinada y es en ese espacio que brinda el servicio de telefonía móvil. A ello se le conoce como cobertura, es decir el espacio geográfico que abarca la señal de RF transmitida por una célula. Para otorgar un servicio completo de telefonía móvil es necesario que varias células o estaciones base abarquen espacios geográficos reducidos, pues la tecnología más avanzada contempla un uso menor de potencia en cada estación. Antiguamente las células debían emitir una potencia mayor para abarcar extensas zonas geográficas, pues la tecnología no permitía la reducción de la misma, como hoy en día. Una típica red de telefonía móvil moderna se halla compuesta por una mayor cantidad de estaciones base o células que cubren un área geográfica igual e incluso menor a las pocas células integrantes de las redes de antaño. Sin embargo, la potencia irradiada es mucho menor.

9 ¿Cómo funciona la telefonía móvil?

10 Potencia y frecuencia La potencia es característica de los equipos transmisores y receptores y es medida en Watts. Las radiobases de la telefonía móvil alcanzan a irradiar una potencia máxima de 80 Watts, mientras que los equipos de radio básicos trabajan con 20 Watts. Las antenas dirigen esta potencia a zonas de interés y no de manera genérica para aprovechar mejor la potencia y evitar su dispersión. La frecuencia, en cambio, se refiere a la banda utilizada que viene señalada por el órgano rector como la Superintendencia de Telecomunicaciones, con el fin de evitar que las frecuencias se solapen y creen interferencia entre sí. Las frecuencias son medidas en hertzios.

11 ¿Cómo funciona la telefonía móvil?

12 TABLA DE FRECUENCIAS

13 ¿Para qué sirven las antenas?
Cada vez que un usuario de telefonía móvil realiza una llamada la antena, que es parte de la estación base, se encarga de establecer la comunicación. Éstas antenas están soportadas por torres que son los elementos más visibles de la estructura. Sin embargo, las antenas son un solo elemento de los muchos necesarios para el óptimo funcionamiento del sistema de telefonía móvil. Además de las antenas, las estaciones base están compuestas por equipos transmisores y receptores y otros elementos auxiliares como baterías para suplir de energía eléctrica cuando ésta es interrumpida por el servicio público. Todas las antenas tienen un área de cobertura limitada en la cual no deben superponerse las ondas de otra antena para así evitar congestionamiento.

14 ¿Para qué sirven las antenas?

15 ¿Para qué sirven las antenas?

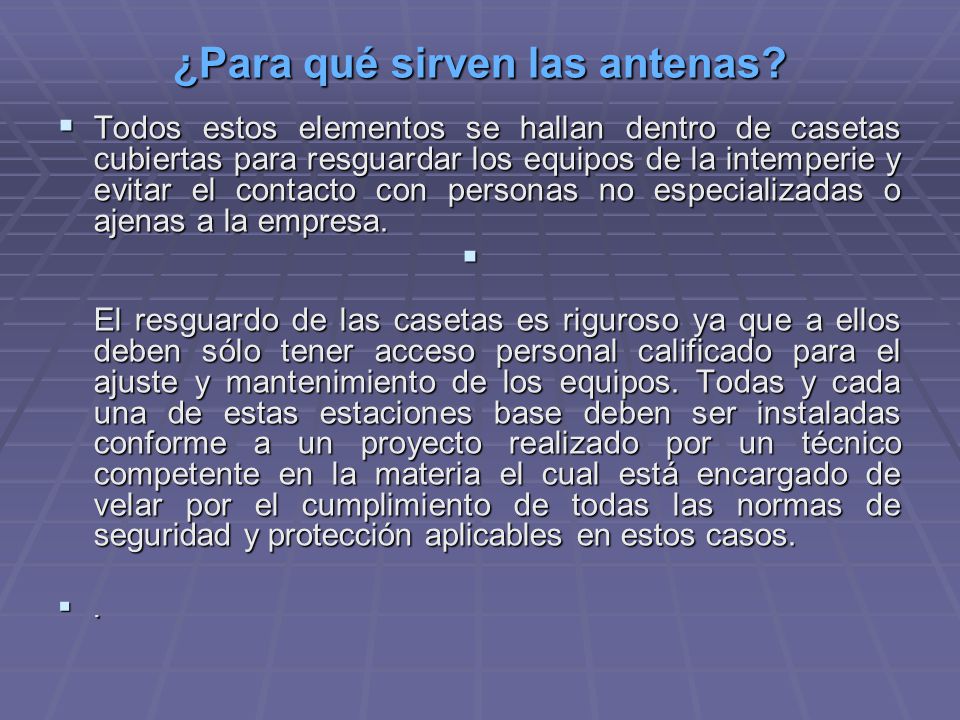

Todos estos elementos se hallan dentro de casetas cubiertas para resguardar los equipos de la intemperie y evitar el contacto con personas no especializadas o ajenas a la empresa. El resguardo de las casetas es riguroso ya que a ellos deben sólo tener acceso personal calificado para el ajuste y mantenimiento de los equipos. Todas y cada una de estas estaciones base deben ser instaladas conforme a un proyecto realizado por un técnico competente en la materia el cual está encargado de velar por el cumplimiento de todas las normas de seguridad y protección aplicables en estos casos. .

16 TIPOS DE ANTENAS Las antenas parabólicas o microondas establecen enlaces de punto a punto, es por ello que deben ser utilizadas en pares, una en cada punto del enlace. Tienen la particularidad de emitir ondas electromagnéticas de forma concentrada evitando que las mismas se dispersen y, para ello, la potencia requerida es baja. La instalación de antenas parabólicas debe seguir proyectos desarrollados con cuidado ya que se debe prever que ningún elemento obstruya el enlace entre los dos puntos de microondas, de lo contrario, se rompe el enlace.

17 TIPOS DE ANTENAS Las antenas omnidireccionales tienen, como indica el nombre, la facultad de emitir ondas de RF alrededor de las mismas y no a un sólo punto. Ellas son utilizadas en áreas geográficas abiertas.

18 TIPOS DE ANTENAS Las antenas sectorizadas emiten ondas a un sector únicamente y son utilizadas en áreas geográficas menos abiertas. Su colocación debe responder a mediciones y cálculos rigurosos para optimizar su funcionamiento.

19 Tipos de Redes de Telefonía Móvil
* Red de telefonía móvil analógica (TMA). En esta red la comunicación se realiza mediante señales vocales analógicas tanto en el tramo radioeléctrico como en el terrestre. En su primera versión funcionó en la banda radioeléctrica de los 450 MHz, trabajando posteriormente en la banda de los 900 MHz. * Red de telefonía móvil digital. En esta red la comunicación se realiza mediante señales digitales, lo que permite optimizar tanto el aprovechamiento de las bandas de radiofrecuencia como la calidad de transmisión. Funciona en las bandas de 850/900 y 1800/1900 MHz.
