1 Partes del sistema de cobertura por celdas
Telefonía celular

2 Integrantes de equipo NAVARRETE MERINO OSCAR DANIEL
SANCEN SAAVEDRA JONATHAN RODRÍGUEZ GARCÍA ORLANDO

3 Que es una celda La Celda o Célula es una unidad básica de cobertura en que se divide un Sistema Celular. Una celda se puede definir como el área que cubre un transmisor o una colección de transmisores.

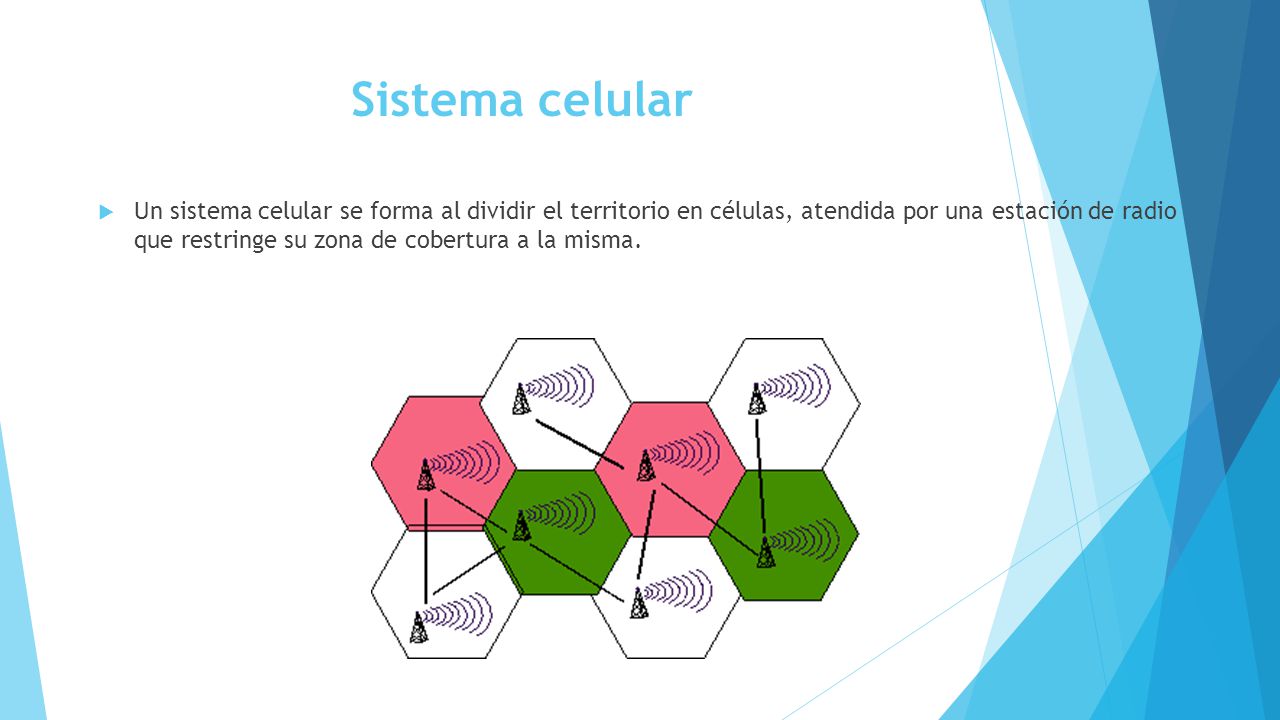

4 Sistema celular Un sistema celular se forma al dividir el territorio en células, atendida por una estación de radio que restringe su zona de cobertura a la misma.

5 Sistema celular Así el espectro radioeléctrico puede ser reutilizado en cada nueva célula, de esta manera, se puede aumentar el número de usuarios al no requerirse una frecuencia exclusiva para cada uno de ellos. cuantas más pequeñas sean las células, mayor será el número de canales que soporte el sistema.

6 Sistema celular La forma de las celdas puede ser cualquiera, pero se elige la formahexagonal para una mejor descripción del sistema de celdas, las celdas dentro del área de cobertura se las identifica por un número llamado CGI que quiere decir Cell Global Identity o Identificador global del celular.

7 ESTRUCTURA DEL SISTEMA DE CELULA
la estructura de una red de comunicaciones móviles está compuesta por los siguientes elementos: Estaciones Móviles (ms) Estaciones Base (bts) Estaciones De Control (bsc) Centro De Conmutación (msc)

8 Estaciones Móviles (ms)
son los equipos que prestan el servicio concreto en el lugar, instante y formato (voz, datos o imágenes). cada estación móvil puede actuar como emisor, receptor o ambos modos.

9 Estaciones Base (bts) se encargan de mantener el enlace radioeléctrico entre la estación móvil y la estación de control durante la comunicación. atiende a una o varias estaciones móviles.

10 Estaciones Base (bts) En el contexto de la telefonía móvil, una estación base dispone de equipos transmisores/receptores de radio, en la banda de frecuencias de uso (850 / 900 / 1800 / 1900 MHz)En GSM y (1900/2100Mhz) en UMTS que son quienes realizan el enlace con el usuario que efectúa o recibe la llamada(o el mensaje)con un teléfono móvil.

11 Estaciones De Control (bsc):
realiza las funciones de gestión y mantenimiento del servicio. asigna las estaciones base de un sector, a las estaciones móviles que se desplazan dentro de él.

12 Centro De Conmutación (msc):
permiten la conexión entre las redes públicas y privadas con la red de comunicaciones móviles y la interconexión entre estaciones móviles localizadas en distintas áreas geográficas de la red móvil.

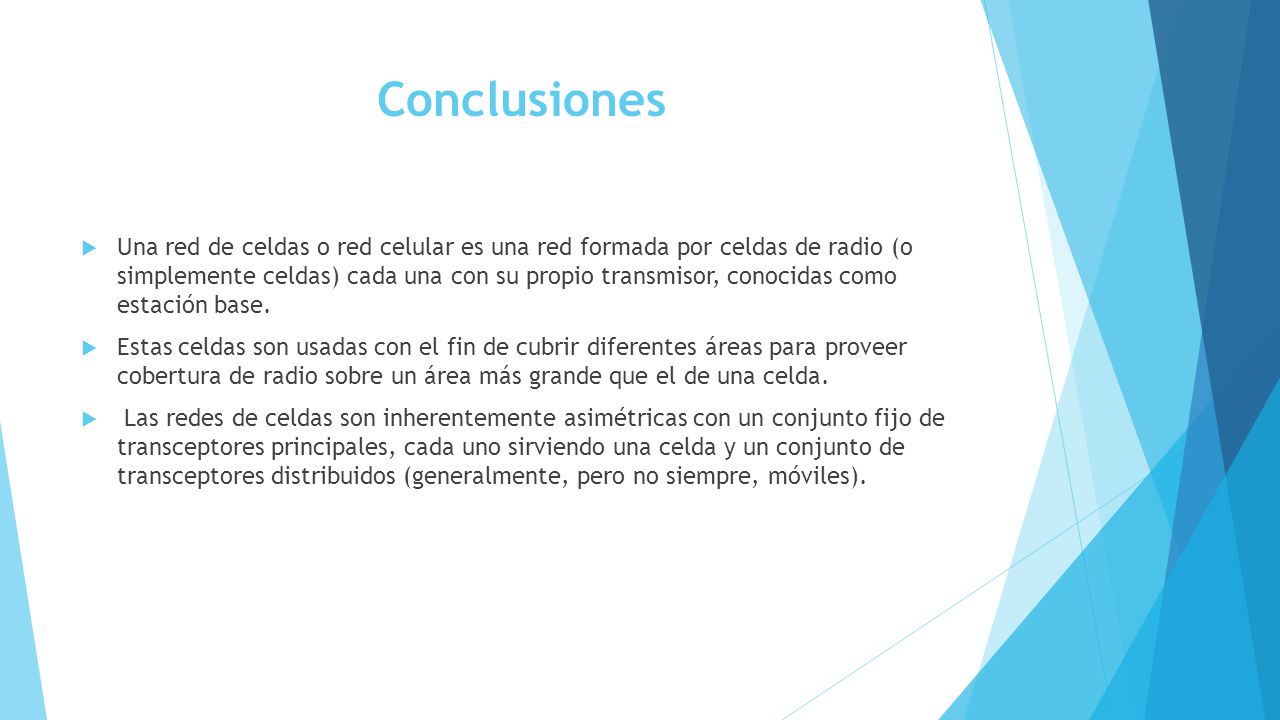

13 Conclusiones Una red de celdas o red celular es una red formada por celdas de radio (o simplemente celdas) cada una con su propio transmisor, conocidas como estación base. Estas celdas son usadas con el fin de cubrir diferentes áreas para proveer cobertura de radio sobre un área más grande que el de una celda. Las redes de celdas son inherentemente asimétricas con un conjunto fijo de transceptores principales, cada uno sirviendo una celda y un conjunto de transceptores distribuidos (generalmente, pero no siempre, móviles).
