1 Presentado por: Rodrigo Arango
Redes Microondas Presentado por: Rodrigo Arango

2 Que son las Microondas? -Frecuencia Ultra alta Microondas GHz
Las microondas son ondas electromagnéticas cuyas frecuencias se encuentran dentro del espectro de las super altas frecuencias, EHF, utilizándose para las redes inalámbricas la banda de los Ghz. Estas redes tienen una propagación muy localizada y un ancho de banda que permite alcanzar los 15 Mbps. -Frecuencia Ultra alta (UHF) -Frecuencia Super Alta ( SHF) -Frecuencias Extremadamente altas (EHF) -Ondas Submilimetricas -1 -3 -10 -30 -100 -300 Microondas GHz

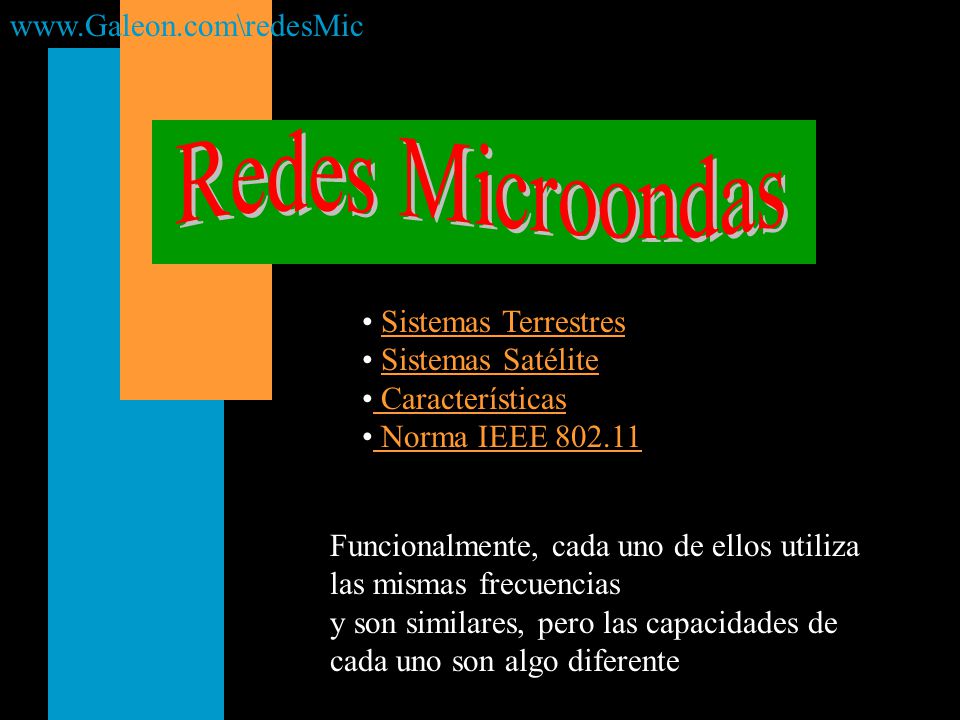

3 Redes Microondas www.Galeon.com\redesMic Sistemas Terrestres
Sistemas Satélite Características Norma IEEE Funcionalmente, cada uno de ellos utiliza las mismas frecuencias y son similares, pero las capacidades de cada uno son algo diferente

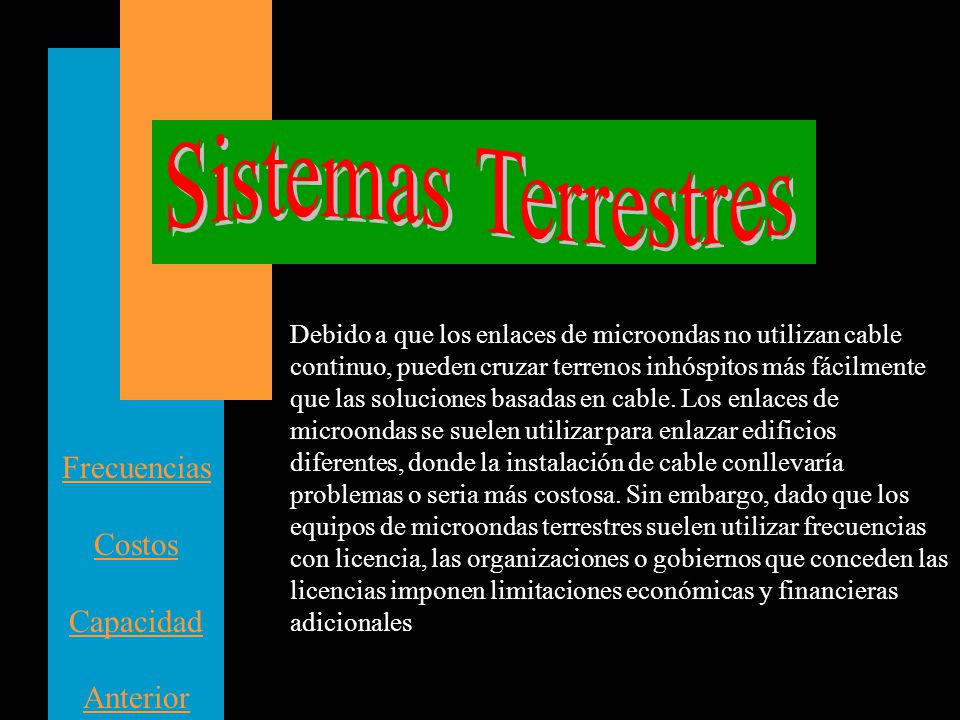

4 Sistemas Terrestres Frecuencias Costos Capacidad Anterior
Debido a que los enlaces de microondas no utilizan cable continuo, pueden cruzar terrenos inhóspitos más fácilmente que las soluciones basadas en cable. Los enlaces de microondas se suelen utilizar para enlazar edificios diferentes, donde la instalación de cable conllevaría problemas o seria más costosa. Sin embargo, dado que los equipos de microondas terrestres suelen utilizar frecuencias con licencia, las organizaciones o gobiernos que conceden las licencias imponen limitaciones económicas y financieras adicionales Frecuencias Costos Capacidad Anterior

5 Sistemas Terrestres Frecuencias
Los sistemas de microondas terrestres suelen funcionar en un rango inferior a GHz (normalmente de 4 a 6 y de 21 a 23 GHz) Atrás

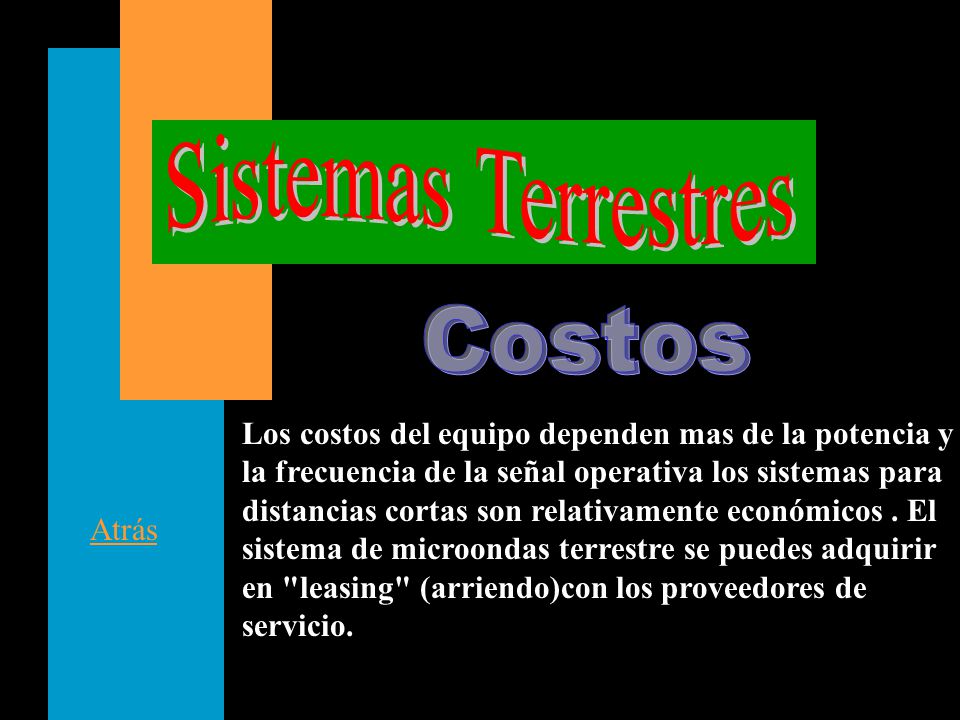

6 Sistemas Terrestres Costos
Los costos del equipo dependen mas de la potencia y la frecuencia de la señal operativa los sistemas para distancias cortas son relativamente económicos . El sistema de microondas terrestre se puedes adquirir en "leasing" (arriendo)con los proveedores de servicio. Atrás

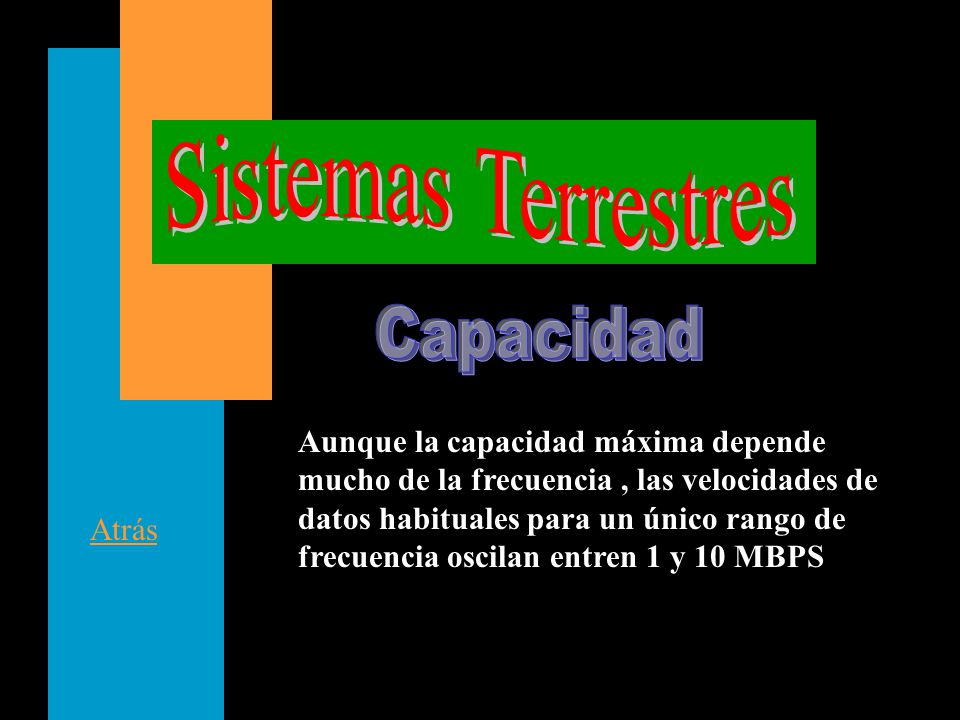

7 Sistemas Terrestres Capacidad
Aunque la capacidad máxima depende mucho de la frecuencia , las velocidades de datos habituales para un único rango de frecuencia oscilan entren 1 y 10 MBPS Atrás

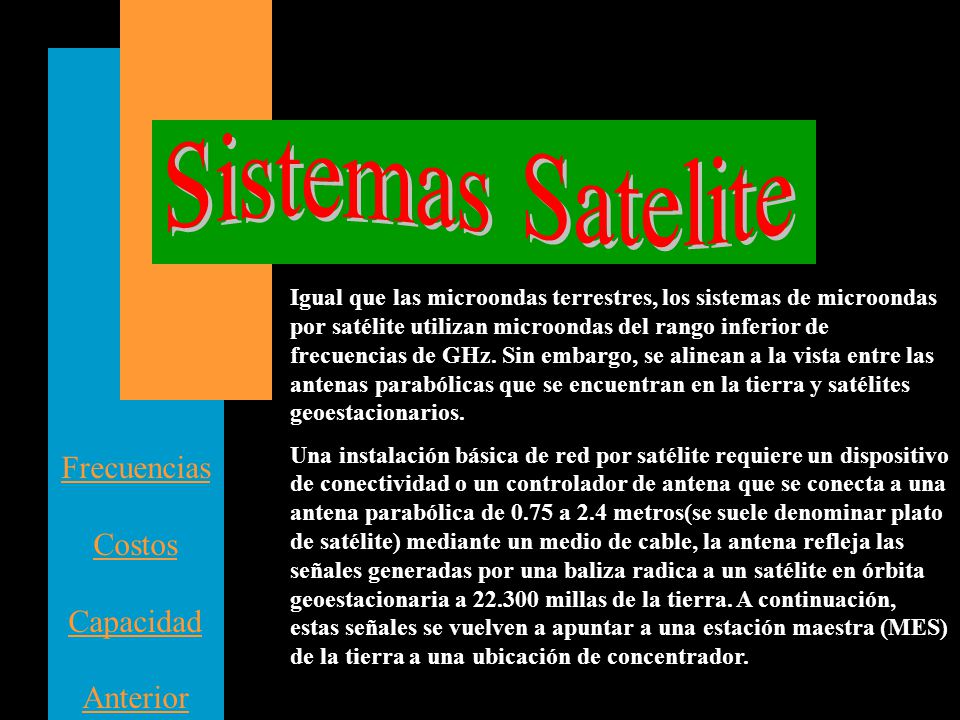

8 Sistemas Satelite Frecuencias Costos Capacidad Anterior
Igual que las microondas terrestres, los sistemas de microondas por satélite utilizan microondas del rango inferior de frecuencias de GHz. Sin embargo, se alinean a la vista entre las antenas parabólicas que se encuentran en la tierra y satélites geoestacionarios. Una instalación básica de red por satélite requiere un dispositivo de conectividad o un controlador de antena que se conecta a una antena parabólica de 0.75 a 2.4 metros(se suele denominar plato de satélite) mediante un medio de cable, la antena refleja las señales generadas por una baliza radica a un satélite en órbita geoestacionaria a millas de la tierra. A continuación, estas señales se vuelven a apuntar a una estación maestra (MES) de la tierra a una ubicación de concentrador. Frecuencias Costos Capacidad Anterior

9 Sistema Satelite Frecuencias
Los enlaces por satélite suelen funcionar en el rango inferior de GHz (11 y 14 GHz) Atrás

10 Sistema Satelite Costos
El costo de los equipos es elevado. Los sistemas por satélite dependen de la tecnología espacial moderna, que aumenta enormemente los costos de instalación. Sin embargo, se puede adquirir servicios por satélite a proveedores como AT&T , etc. Atrás

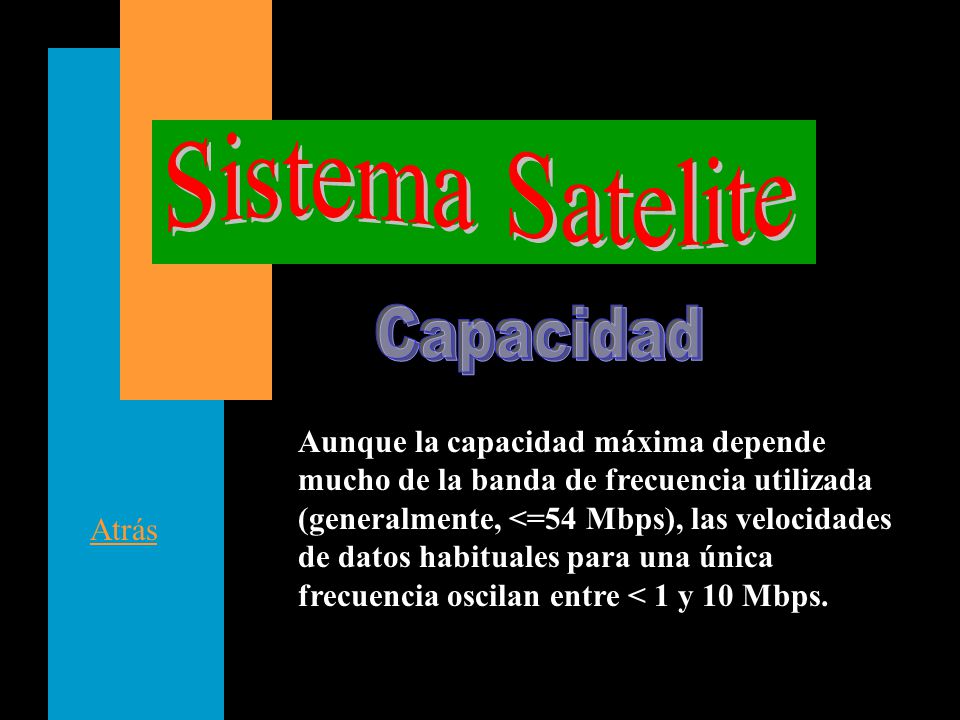

11 Sistema Satelite Capacidad
Aunque la capacidad máxima depende mucho de la banda de frecuencia utilizada (generalmente, <=54 Mbps), las velocidades de datos habituales para una única frecuencia oscilan entre < 1 y 10 Mbps. Atrás

12 Ventajas y Consideraciones
Caracteristicas Sistemas terrestres Ventajas y Consideraciones Puede ser barato o caro segun el rango efectivo-Potencialmente mucho menos caro que el cable en áreas difíciles o congestionadas. Puede requerir licencia de la frecuencia y equipos autorizados. Permite anchos de banda elevados. La instalación es compleja, especialmente cuando no se dispone de una linea de horizonte directa. Se atenúan por la lluvia y la niebla. Suseptibles a interferencias externas, perturbaciones y escuchas ilegales. Atrás Siguiente

13 Caracteristicas Sistemas Satelite Ventajas y Consideraciones Atrás
Permite anchos de banda elevados. Puede requerir licencia de la frecuencia y equipos autorizados. Las estaciones terrestres pueden tener una posición fija o ser relativamente móviles. Requiere tecnología especial moderna y costosa pero los costes de comunicación no dependen de la distancia. No se requiere instalaciones de toma de tierra entre los puntos de transmisión, incluso entre continentes. Instalación extremadamente compleja, Se puede minimizar contratando servicios de satélite Atrás

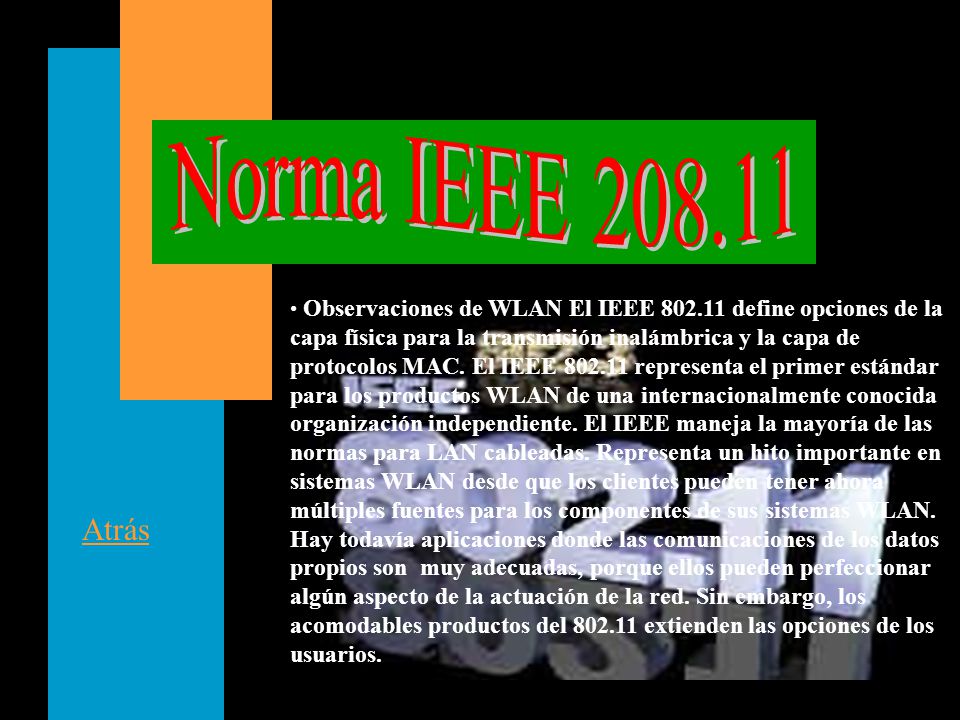

14 Norma IEEE Observaciones de WLAN El IEEE define opciones de la capa física para la transmisión inalámbrica y la capa de protocolos MAC. El IEEE representa el primer estándar para los productos WLAN de una internacionalmente conocida organización independiente. El IEEE maneja la mayoría de las normas para LAN cableadas. Representa un hito importante en sistemas WLAN desde que los clientes pueden tener ahora múltiples fuentes para los componentes de sus sistemas WLAN. Hay todavía aplicaciones donde las comunicaciones de los datos propios son muy adecuadas, porque ellos pueden perfeccionar algún aspecto de la actuación de la red. Sin embargo, los acomodables productos del extienden las opciones de los usuarios. Atrás
