Proyecto Easy SMS Seminario de Computadores I Diseño con microcontroladores Integrantes: Alvaro Aguirre Solange Ahumada Bernardo Malet Alfredo Toledo Gustavo Valdés Mauricio Venegas
3
Proyecto EasySMS Contenido -Explicación del Proyecto -Desarrollo e Implementación -Conclusiones
4

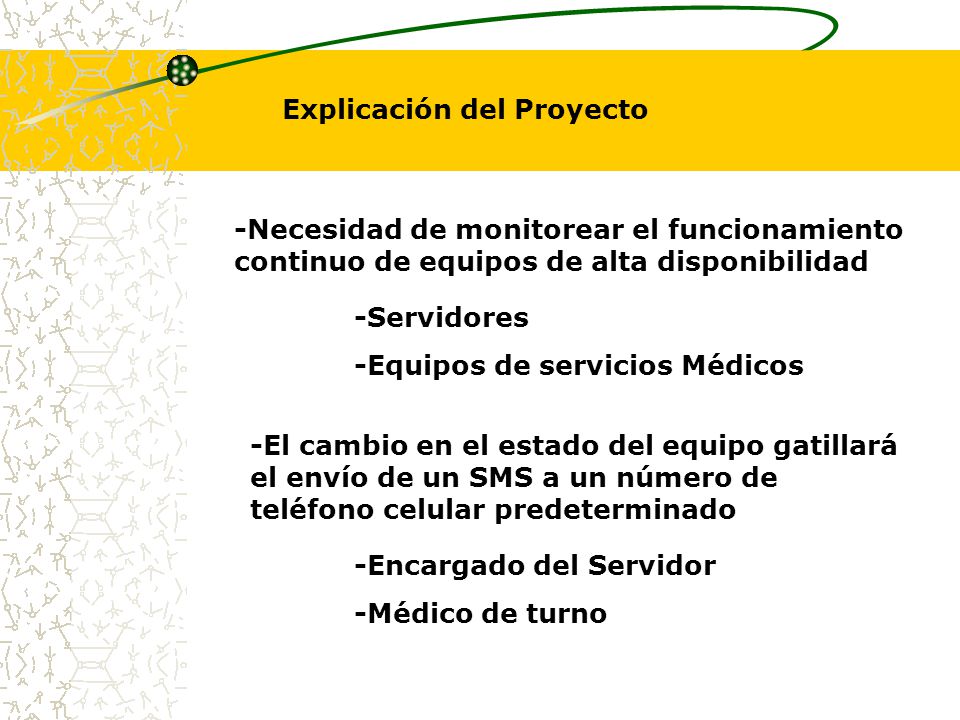

Explicación del Proyecto -Necesidad de monitorear el funcionamiento continuo de equipos de alta disponibilidad -Servidores -Equipos de servicios Médicos -El cambio en el estado del equipo gatillará el envío de un SMS a un número de teléfono celular predeterminado -Encargado del Servidor -Médico de turno
5
Diagrama de funcionamiento Equipo a monitorear -Estado ON / OFF Tarjeta easyWeb -Monitorea cambio en el estado del equipo y contiene el mensaje y el numero del celular de recepción Celular de TX -Envía el mensaje al destinario encargado de la supervisión del equipo
6

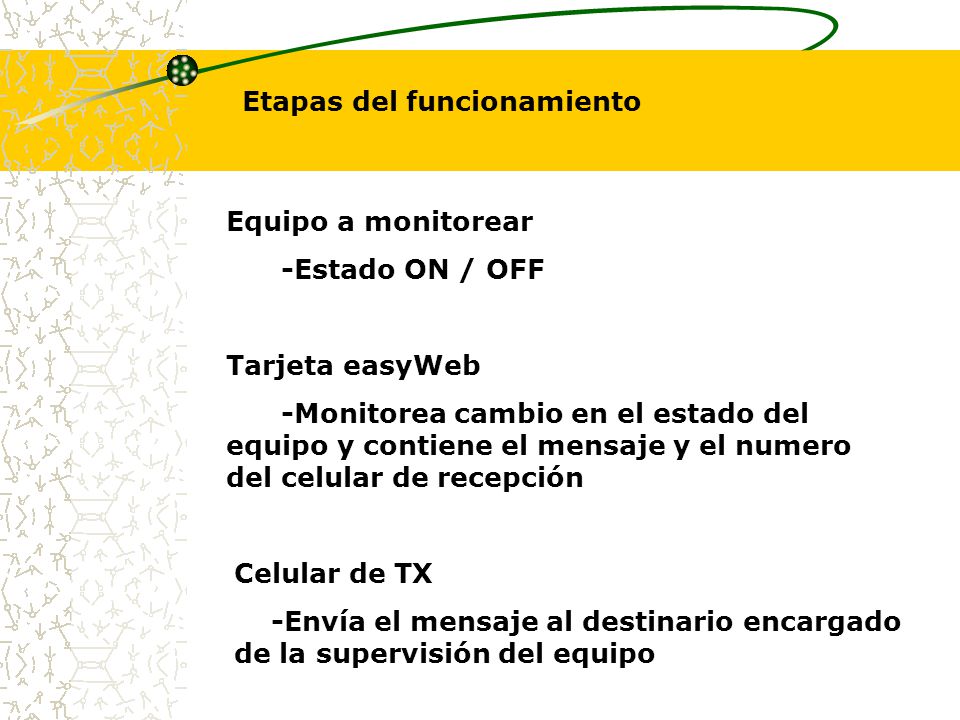

Etapas del funcionamiento Equipo a monitorear -Estado ON / OFF Tarjeta easyWeb -Monitorea cambio en el estado del equipo y contiene el mensaje y el numero del celular de recepción Celular de TX -Envía el mensaje al destinario encargado de la supervisión del equipo
7

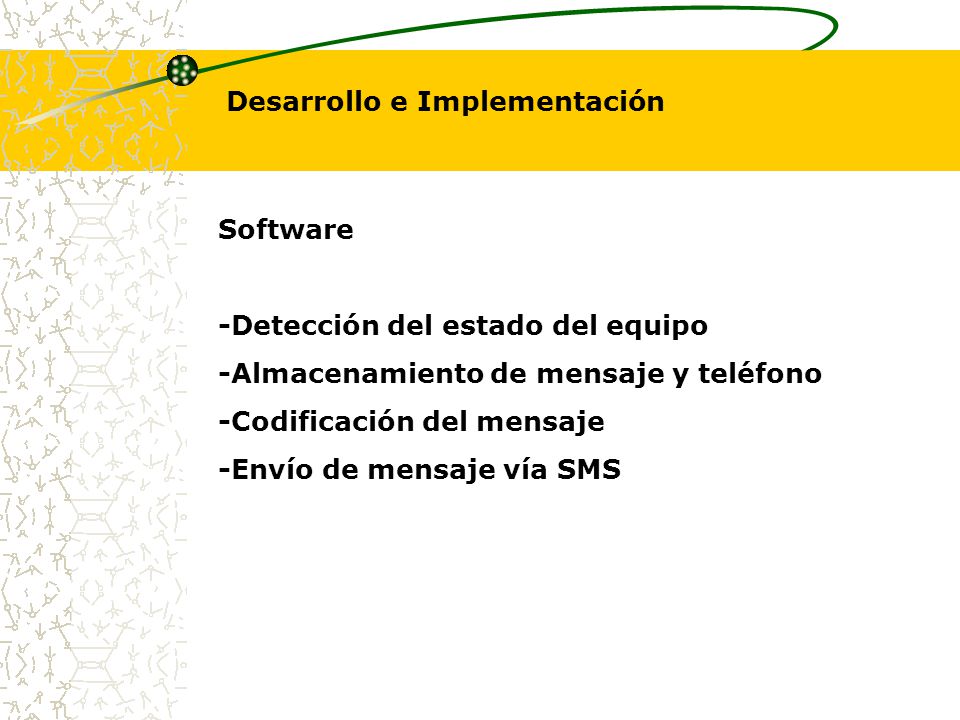

Desarrollo e Implementación Software -Detección del estado del equipo -Almacenamiento de mensaje y teléfono -Codificación del mensaje -Envío de mensaje vía SMS
8

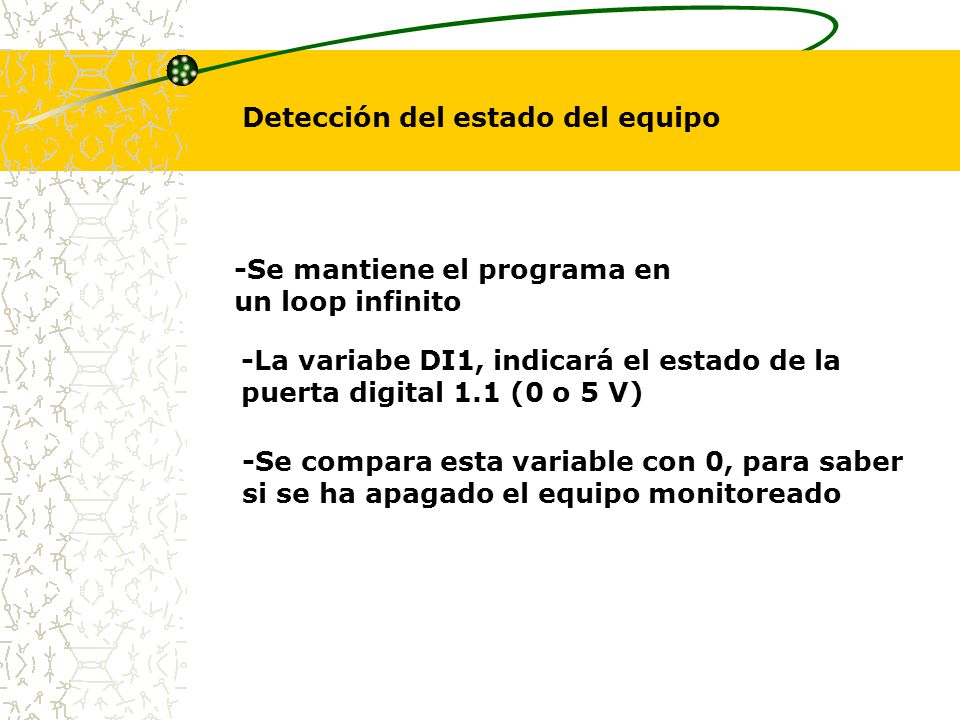

Detección del estado del equipo -Se mantiene el programa en un loop infinito -La variabe DI1, indicará el estado de la puerta digital 1.1 (0 o 5 V) -Se compara esta variable con 0, para saber si se ha apagado el equipo monitoreado
9

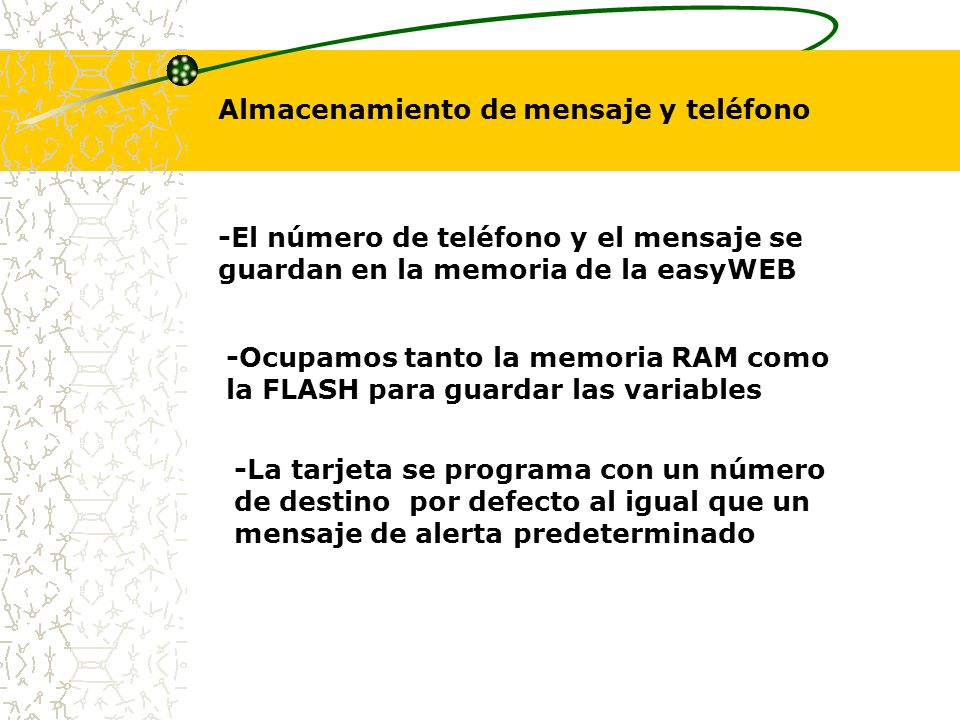

Almacenamiento de mensaje y teléfono -El número de teléfono y el mensaje se guardan en la memoria de la easyWEB -Ocupamos tanto la memoria RAM como la FLASH para guardar las variables -La tarjeta se programa con un número de destino por defecto al igual que un mensaje de alerta predeterminado
10
Codificación del mensaje -Se envía el mensaje SMS -Se encripta el mensaje, para que ocupe menos espacio -Se aplica un código verificador (Checksum) -El número teléfonico se transforma al protocolo nokia FBUS2
11

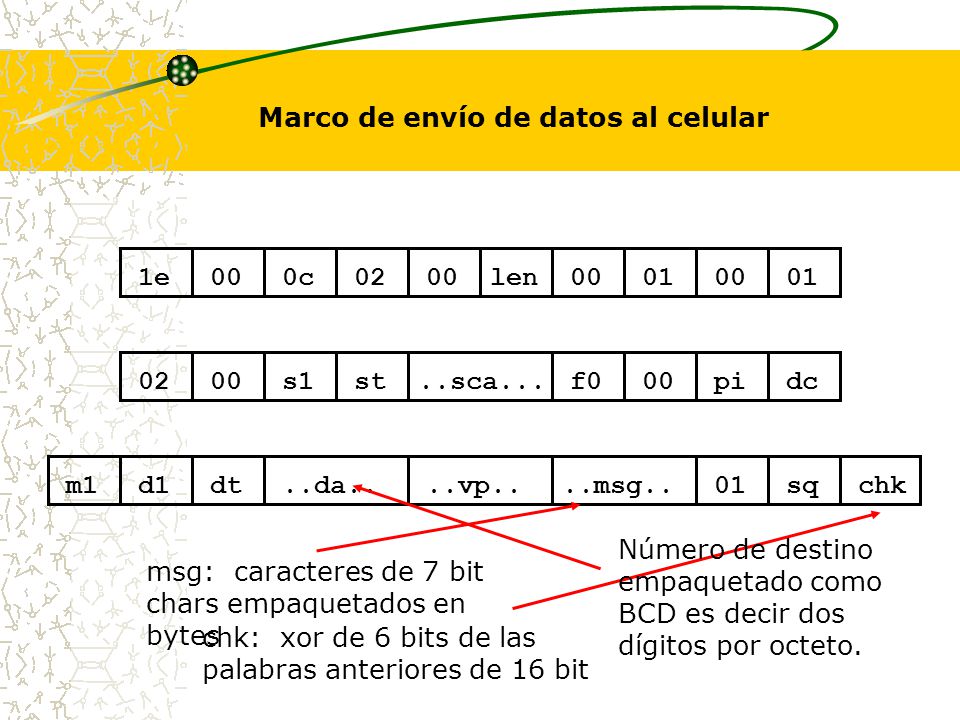

Marco de envío de datos al celular 1e000c0200len00010001 0200s1st..sca...f000pidc m1d1dt..da....vp....msg..01sqchk msg: caracteres de 7 bit chars empaquetados en bytes chk: xor de 6 bits de las palabras anteriores de 16 bit Número de destino empaquetado como BCD es decir dos dígitos por octeto.
12

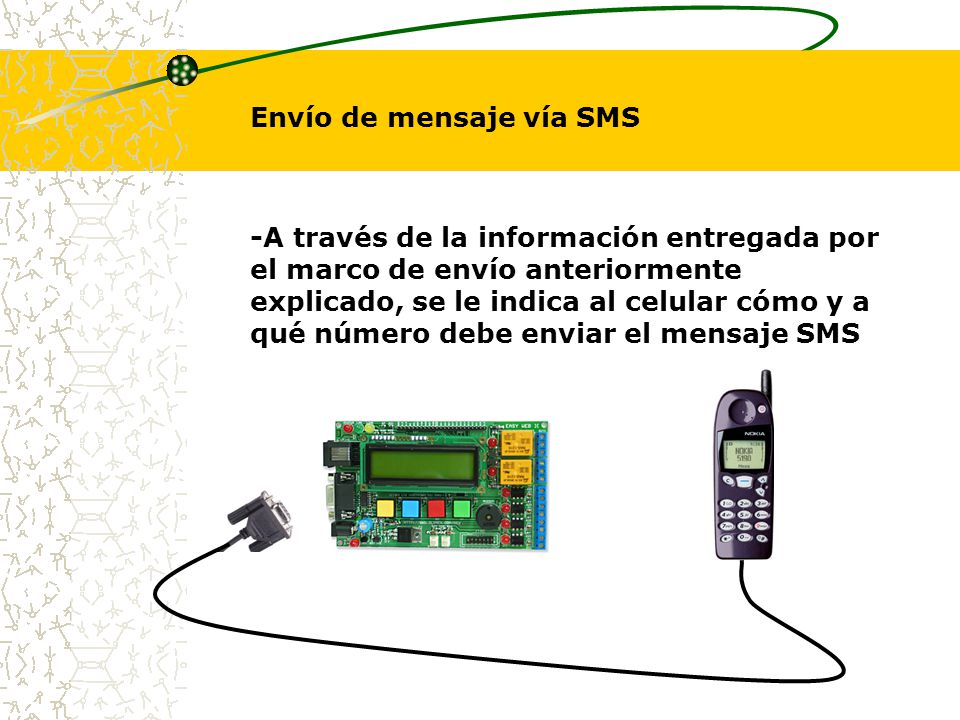

Envío de mensaje vía SMS -A través de la información entregada por el marco de envío anteriormente explicado, se le indica al celular cómo y a qué número debe enviar el mensaje SMS
13
Mensaje LCD DI1 == 0 True False LED OFF Envía Mensaje Repetir siempre LED ON DI1 Corresponde a la puerta digital que monitorea el estado del equipo Diagrama de Flujo del Programa
14

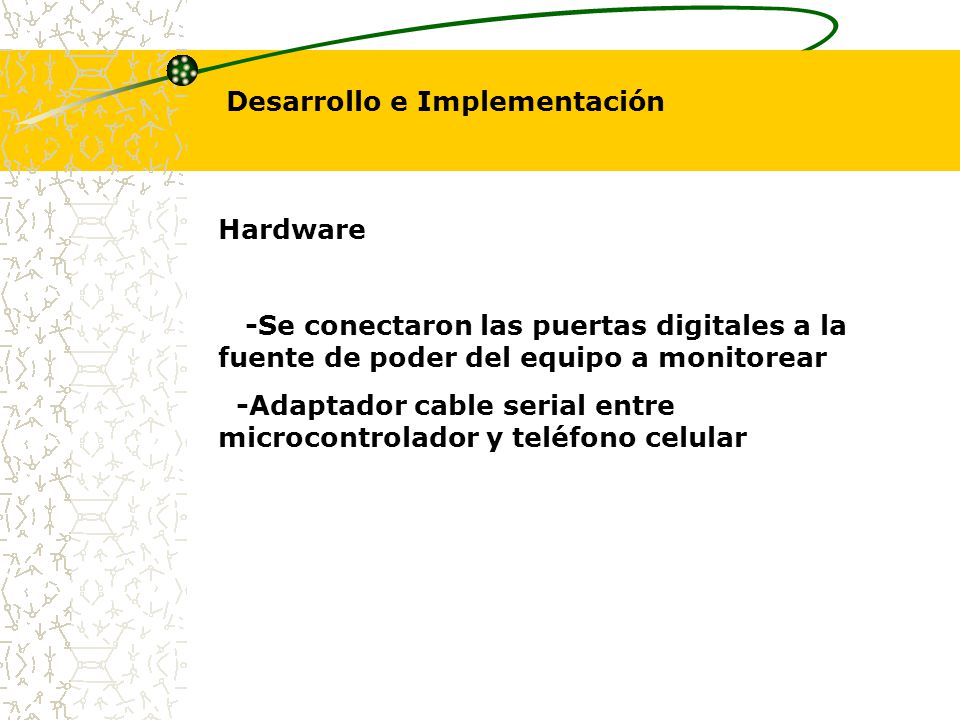

Desarrollo e Implementación Hardware -Se conectaron las puertas digitales a la fuente de poder del equipo a monitorear -Adaptador cable serial entre microcontrolador y teléfono celular
15

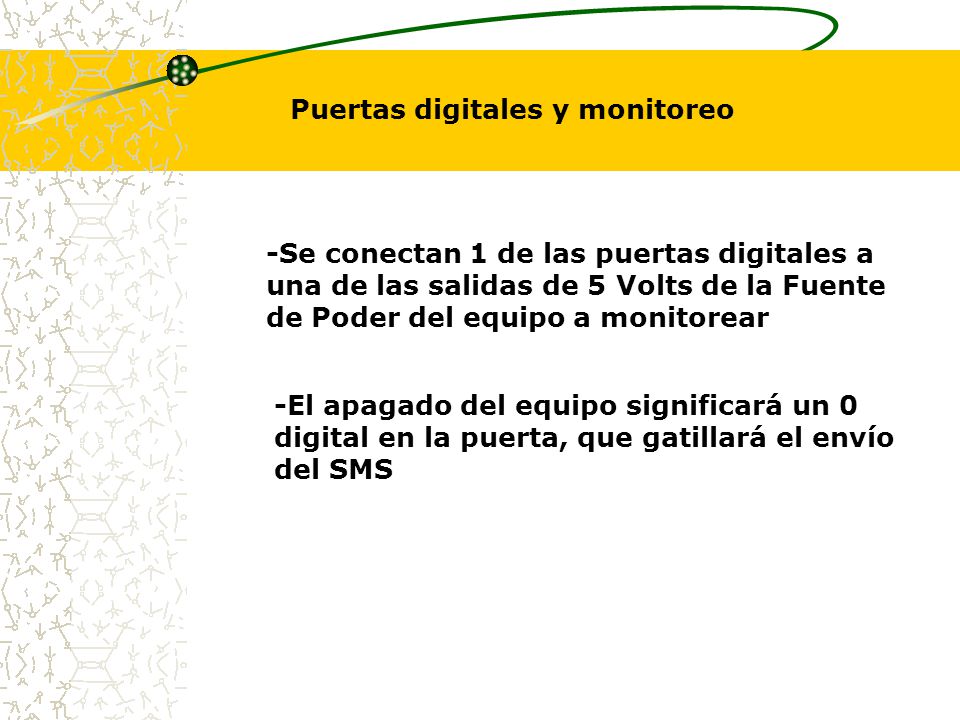

Puertas digitales y monitoreo -Se conectan 1 de las puertas digitales a una de las salidas de 5 Volts de la Fuente de Poder del equipo a monitorear -El apagado del equipo significará un 0 digital en la puerta, que gatillará el envío del SMS
16

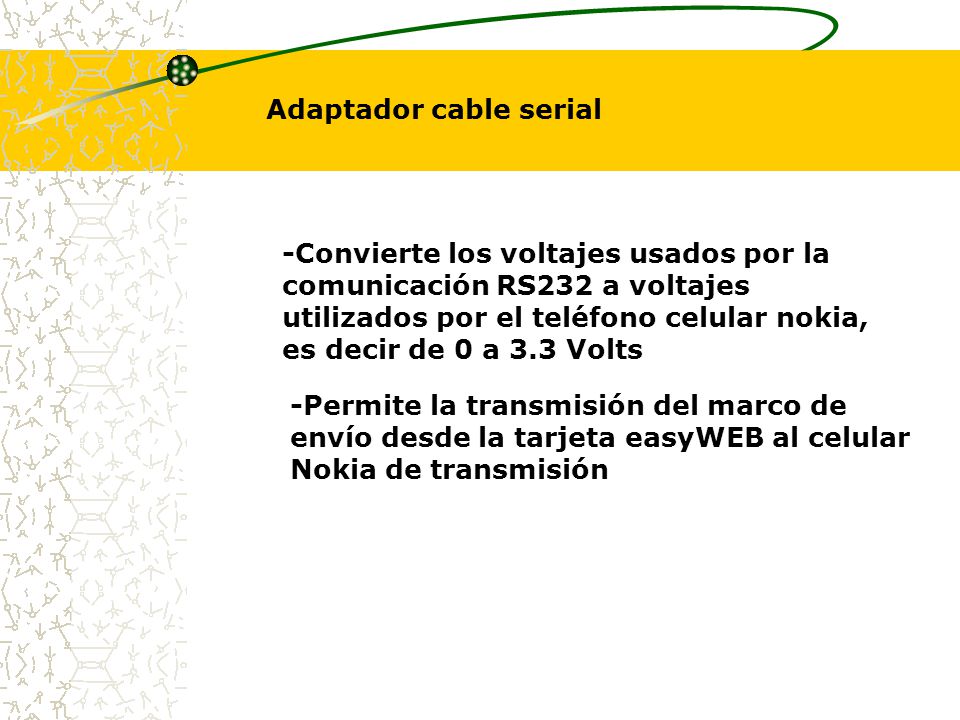

Adaptador cable serial -Convierte los voltajes usados por la comunicación RS232 a voltajes utilizados por el teléfono celular nokia, es decir de 0 a 3.3 Volts -Permite la transmisión del marco de envío desde la tarjeta easyWEB al celular Nokia de transmisión
17

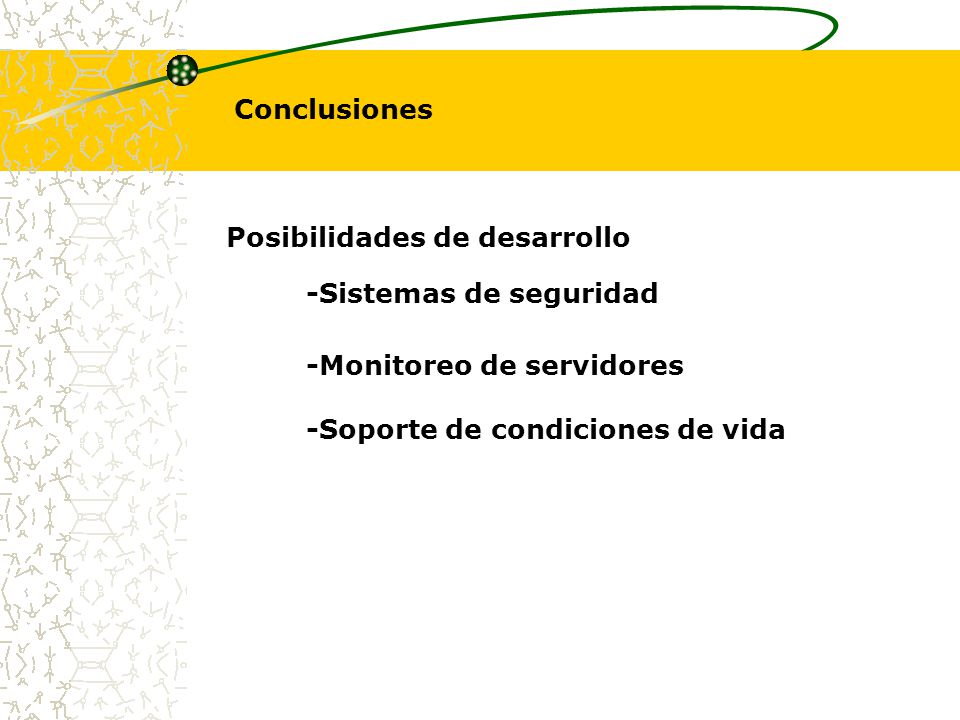

Posibilidades de desarrollo -Sistemas de seguridad -Monitoreo de servidores -Soporte de condiciones de vida Conclusiones
18

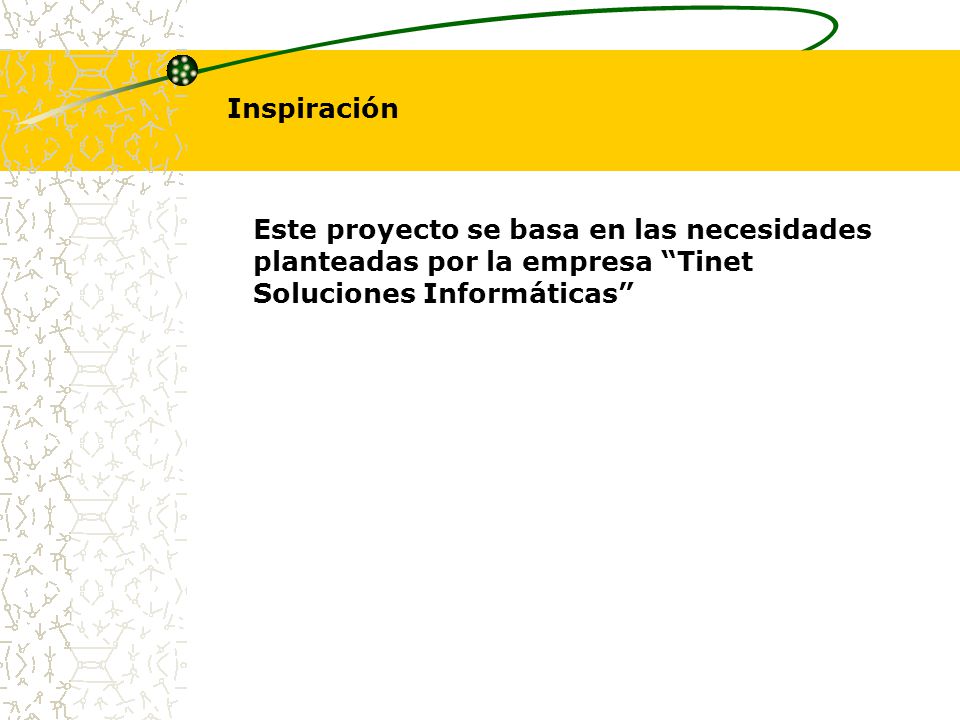

Inspiración Este proyecto se basa en las necesidades planteadas por la empresa “Tinet Soluciones Informáticas”
19
FIN
