REDES.

Presentación del tema: "REDES."— Transcripción de la presentación:

1 REDES

2 ÍNDICE *¿Qué es una red? *Tipos de redes: -Alábricas -Inalámbricas
-Mixtas *Diferentes modalidades de contratar internet *Topologías *Protocolo modelo OSI *Dispositivos físicos

3 ¿Qué es una red? Conjunto de equipos y dispositivos periféricos conectados entre sí. Se debe tener en cuenta que la red más pequeña posible está conformada por dos equipos conectados. Cuando los ordenadores están en red pueden utilizar los recursos que los demás pongan a su disposición en la red o bien acceder a carpetas compartidas.

4 Tipos de redes Redes alámbricas:
-MAN: Son una versión mayor de la LAN y utilizan una tecnología muy similar. Son redes que se extienden sobre áreas urbanas, como una ciudad. -PAN: Permiten intercambiar información entre PDA, ordenadores, impresoras, teléfonos móviles y otros dispositivos dentro de un área limitada.

5 -WAN: Conecta ordenadores que distan mucho entre sí
-WAN: Conecta ordenadores que distan mucho entre sí. Son redes que se extienden sobre un área geográfica extensa. Contiene una colección de máquinas dedicadas a ejecutar los programas de usuarios(hosts)

6 Redes inalámbricas: -Redes infrarrojas: Las redes por infrarrojos permiten la comunicación entre dos nodos, usando una serie de leds infrarrojos para ello.

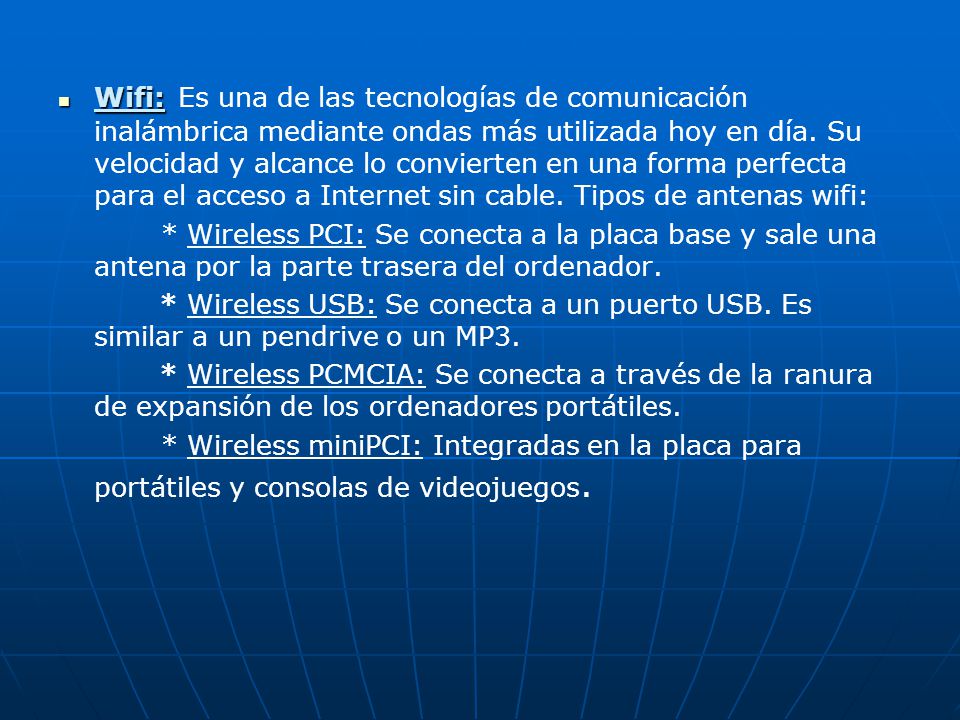

7 Wifi: Es una de las tecnologías de comunicación inalámbrica mediante ondas más utilizada hoy en día. Su velocidad y alcance lo convierten en una forma perfecta para el acceso a Internet sin cable. Tipos de antenas wifi: * Wireless PCI: Se conecta a la placa base y sale una antena por la parte trasera del ordenador. * Wireless USB: Se conecta a un puerto USB. Es similar a un pendrive o un MP3. * Wireless PCMCIA: Se conecta a través de la ranura de expansión de los ordenadores portátiles. * Wireless miniPCI: Integradas en la placa para portátiles y consolas de videojuegos.

8 Redes mixtas: -LAN: Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Se usan para conectar computadoras personales o estaciones de trabajo, con objeto de compartir recursos e intercambiar información y están restringidas en tamaño.

9 Importancia de las redes
Una red informática puede tener diversos propósitos: -Intercambio de recursos (archivos, aplicaciones o hardware, una conexión a Internet, etc.) -Comunicación entre personas (correo electrónico, debates en vivo, etc.) -Comunicación entre procesos (por ejemplo, entre equipos industriales) -Garantía de acceso único y universal a la información (bases de datos en red) Las redes también se usan para estandarizar Aplicaciones.

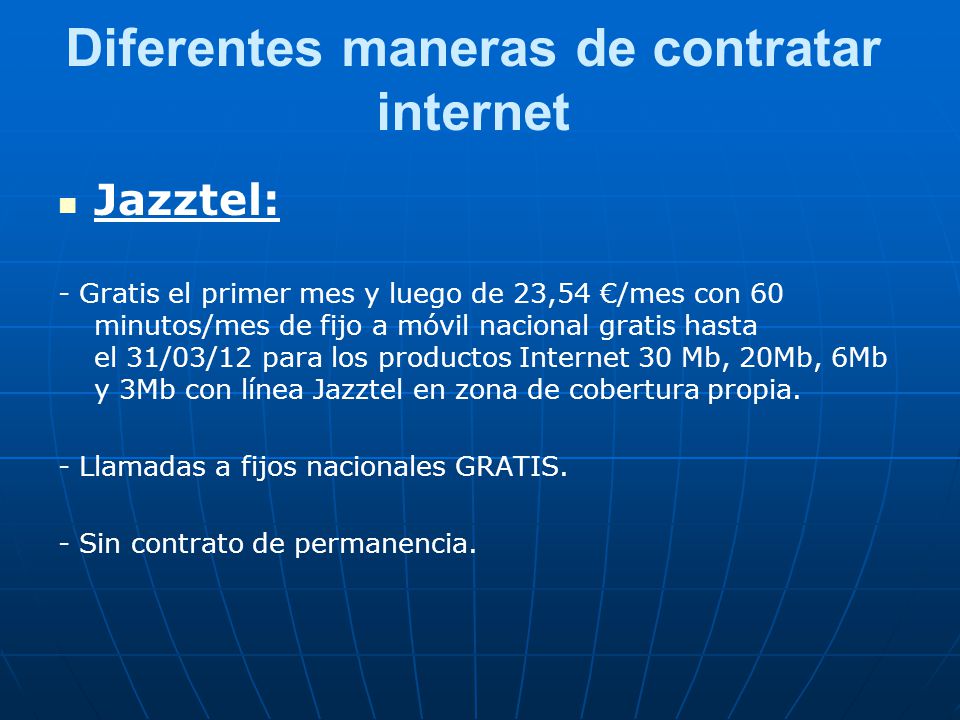

10 Diferentes maneras de contratar internet
Jazztel: - Gratis el primer mes y luego de 23,54 €/mes con 60 minutos/mes de fijo a móvil nacional gratis hasta el 31/03/12 para los productos Internet 30 Mb, 20Mb, 6Mb y 3Mb con línea Jazztel en zona de cobertura propia. - Llamadas a fijos nacionales GRATIS. - Sin contrato de permanencia.

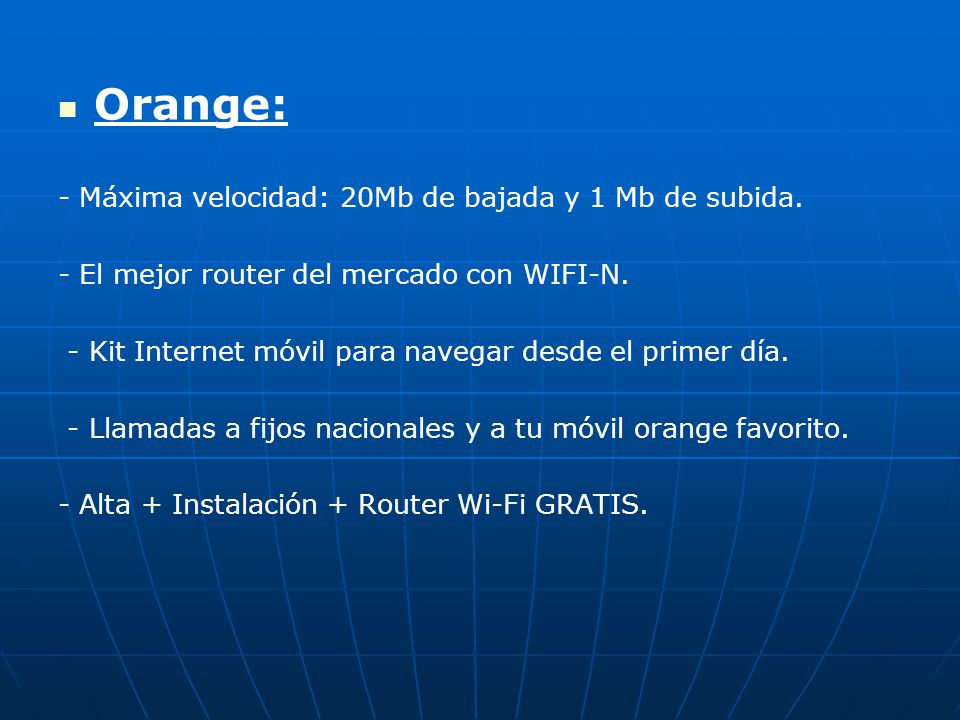

11 Orange: - Máxima velocidad: 20Mb de bajada y 1 Mb de subida.
- El mejor router del mercado con WIFI-N. - Kit Internet móvil para navegar desde el primer día. - Llamadas a fijos nacionales y a tu móvil orange favorito. - Alta + Instalación + Router Wi-Fi GRATIS.

12 Vodafone: - Llamadas a fijos nacionales a 1 cént/min
- Router Wifi gratis. - Router Wifi autoinstalable - Desde 19’90€/mes - Internet móvil gratis. - Velocidad de bajada 20Mb y 10Mb de subida

13 Movistar: - Cuota de ADSL sin promoción 40’90€/mes.
- Router Wifi gratis. - Alta 0€ - Velocidad de bajada 10Mb. - Velocidad de subida 800kbp - Válido hasta 28/01/2011 Permanencia 12 meses

14 Topología Existen distintas topologías de red:
-Bus: También conocida como conexión lineal. Es la más sencilla de todas ya que utiliza un cable central con derivaciones a los nodos. Sus principales problemas son un posible fallo en el cable central y la acumulación de tráfico en este soporte de comunicación.

15 -Estrella: Todos los ordenadores están conectados a un centrador o hub central, pero no se encuentran conectados entre sí. Su ventaja es el funcionamiento independiente de cada nodo; sin embargo, el concentrador envía la información que recibe desde un terminal al resto, por lo que se puede ralentizar la comunicación cuando trabajan todos los quipos simultáneamente.

16 - Anillo: Todos los nodos se conectan describiendo un anillo, de forma que un ordenador recibe un paquete de información con un código de destinatario; si no es él, manda el paquete al siguiente anillo y así sucesivamente. Si uno de los ordenadores falla se pierde la red. Una variante de esta red es la del doble anillo.

17 -Árbol: También conocida como topología jerárquica, se trata de una combinación de redes en estrella en la que cada switch se conecta a un servidor o switch principal.

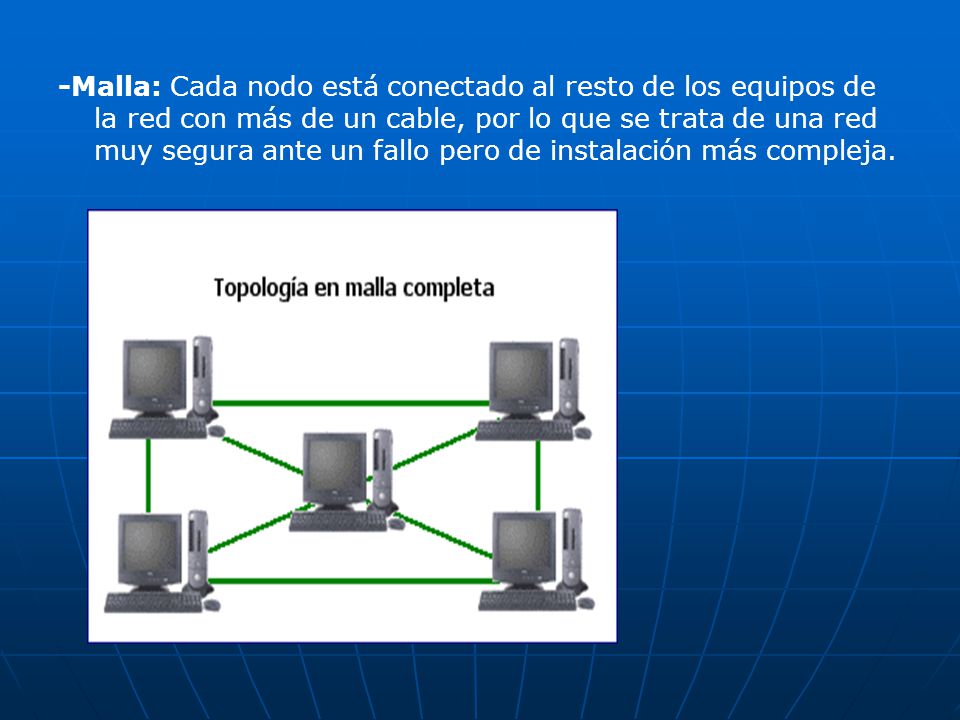

18 -Malla: Cada nodo está conectado al resto de los equipos de la red con más de un cable, por lo que se trata de una red muy segura ante un fallo pero de instalación más compleja.

19 Modelo OSI Modelo de red descriptivo creado por la Organización internacional para la Estandarización en 1984. -Capa Física: Sus principales funciones son: *Definir el medio o medios físicos por los que va a viajar la comunicación. *Definir las características materiales y eléctricas que se van a usar en la transmisión de los datos por los medios físicos. *Definir las características funcionales de la interfaz. *Transmitir el flujo de bits a través del medio. *Manejar las señales eléctricas del medio de transmisión. *Garantizar la conexión

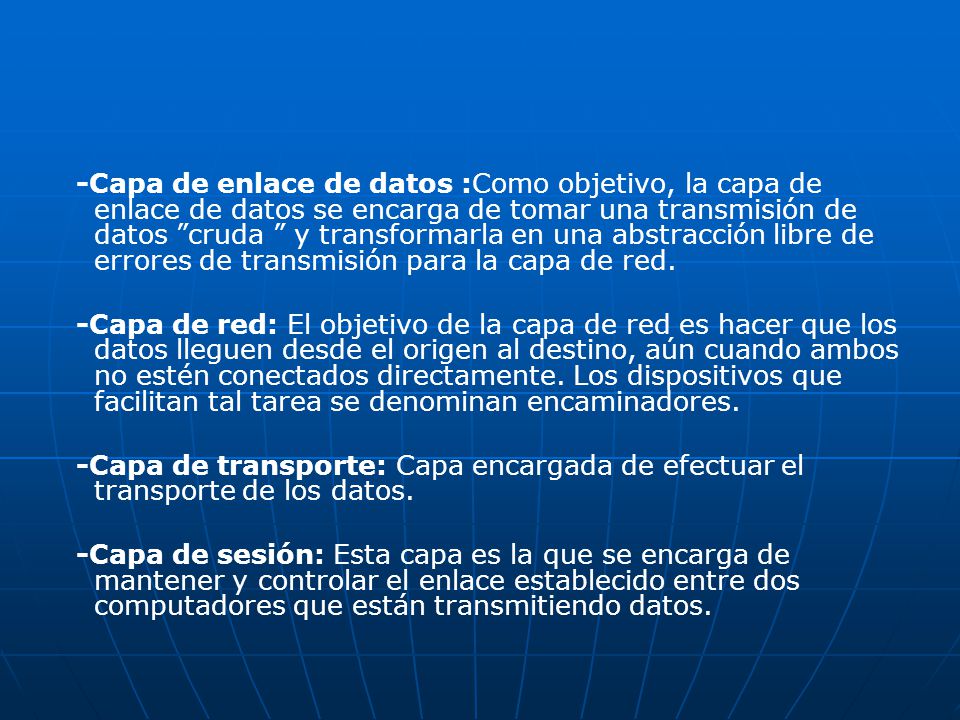

20 -Capa de enlace de datos :Como objetivo, la capa de enlace de datos se encarga de tomar una transmisión de datos ”cruda ” y transformarla en una abstracción libre de errores de transmisión para la capa de red. -Capa de red: El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores. -Capa de transporte: Capa encargada de efectuar el transporte de los datos. -Capa de sesión: Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos.

21 -Capa de presentación: El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible. -Capa de aplicación: Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos.

22 Dispositivos físicos -Tarjeta de red: Las tarjetas de red actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red.Las tarjetas de red presentan configuraciones que pueden modificarse. -Cables de conexión de red: Para realizar una conexión alámbrica es necesario un canal por el que puedan transmitirse los datos. Son los cables de conexión los que realizan esta función, existen tres tipos de conexión por cable: conexión por cable de pares trenzados, el cable coaxial y el cable de fibra óptica. -Conmutadora o switch: Es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 del modelo OSI. Su función es interconectar dos o más segmentos de red.

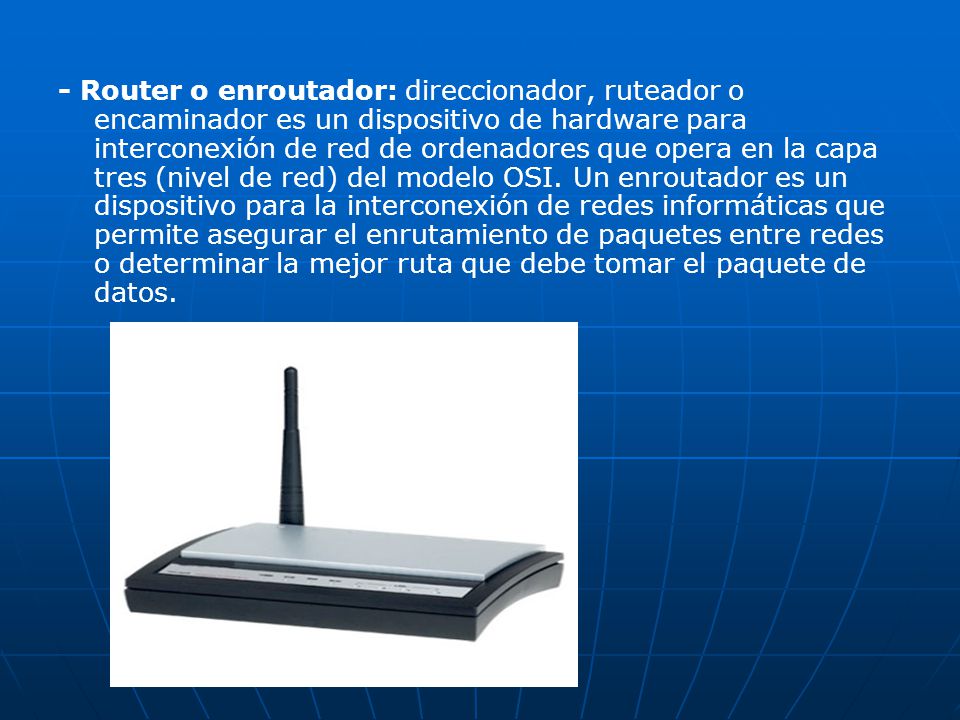

23 - Router o enroutador: direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red) del modelo OSI. Un enroutador es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la mejor ruta que debe tomar el paquete de datos.
