1 UNIDAD ACADEMICA DE CIENCIAS INFORMATICA Y SISTEMAS
Universidad Estatal del Sur de Manabí UNIDAD ACADEMICA DE CIENCIAS INFORMATICA Y SISTEMAS INGENIERIA EN COMPUTACION Y REDES FUNDAMENTOS DE TELECOMUNICACIONES TEMA GANANCIA NETA DEL RECEPTOR CATEDRATICO ING. JHONNY REGALADO PROFESIONALES EN FORMACIÓN CHILAN CHELE DALILA SANCHEZ MUENTES JOSUE TIGUA TUMBACO JORGE SEPTIMO SEMESTRE 2012

2 GANANCIA NETA DEL RECEPTOR
Esta ganancia no es más que la relación del nivel de la señal demodulada a la salida del receptor (salida de audio) entre el nivel de señal de radiofrecuencia a la entrada del receptor. Es decir la diferencia entre la intensidad de la señal de audio en dBm y la de la señal de Rf, en dBm.

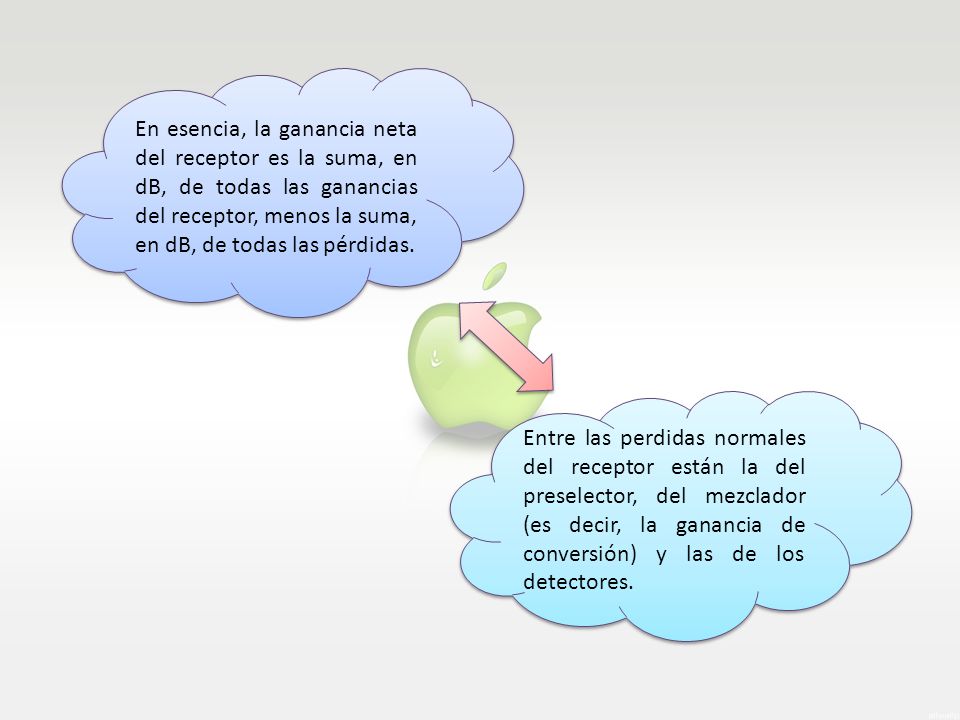

3 En esencia, la ganancia neta del receptor es la suma, en dB, de todas las ganancias del receptor, menos la suma, en dB, de todas las pérdidas. Entre las perdidas normales del receptor están la del preselector, del mezclador (es decir, la ganancia de conversión) y las de los detectores.

4

5 La ganancia neta del receptor es
GdB=gananciasdB -perdidasdB. En donde ganancias = ganancias del amplificador de RF + ganancia del amplificador de FI + ganancia del amplificador de audio. Perdidas = perdida en preselector + perdida del mezclador + perdida en detector.

6 Para un receptor de AM con nivel de señal de entrada de RF de -80 dBm, con las siguientes ganancias y pérdidas, calcular la ganancia neta del receptor y la intensidad de la señal de audio. Ganancias: amplificador de RF = 33dB, amplificador de FI = 47dB, Amplificador de audio = 25dB Solución: la suma de las ganancias es: = 105 dB La suma de las perdidas es: = 17 dB Entonces: la ganancia neta del receptor es G = 105 – 17 = 88 dB Y la intensidad o nivel de la señal de audio es -80 dBm + 88 dB = 8 dBm Perdidas: perdida en preselector = 3dB, perdida en mezclador = 6 dB, Perdida en detector = 8dB

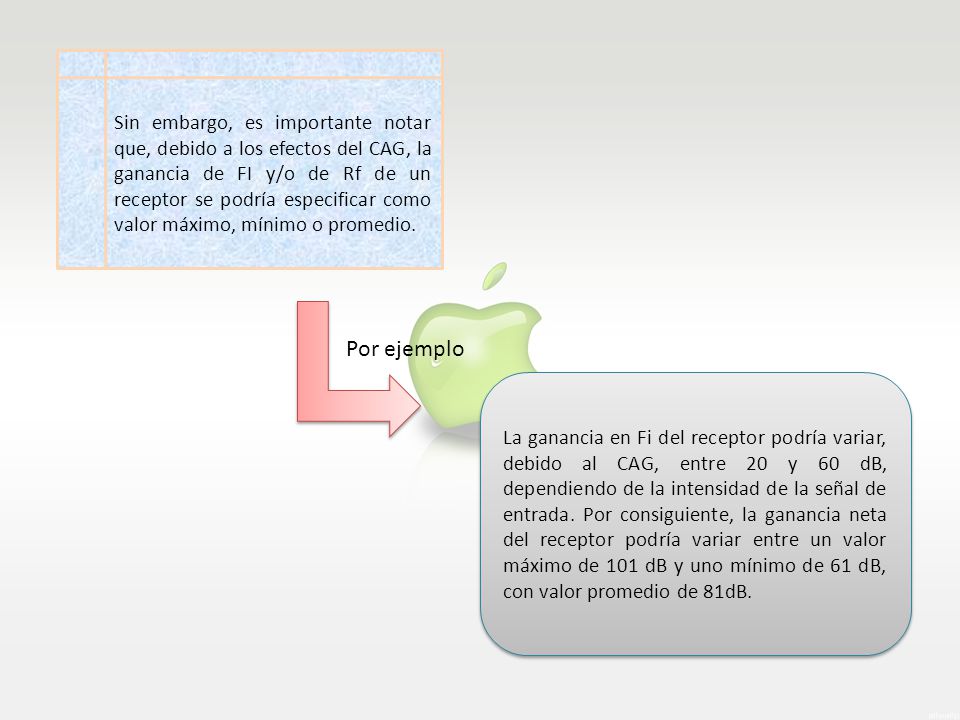

7 Sin embargo, es importante notar que, debido a los efectos del CAG, la ganancia de FI y/o de Rf de un receptor se podría especificar como valor máximo, mínimo o promedio. Por ejemplo La ganancia en Fi del receptor podría variar, debido al CAG, entre 20 y 60 dB, dependiendo de la intensidad de la señal de entrada. Por consiguiente, la ganancia neta del receptor podría variar entre un valor máximo de 101 dB y uno mínimo de 61 dB, con valor promedio de 81dB.

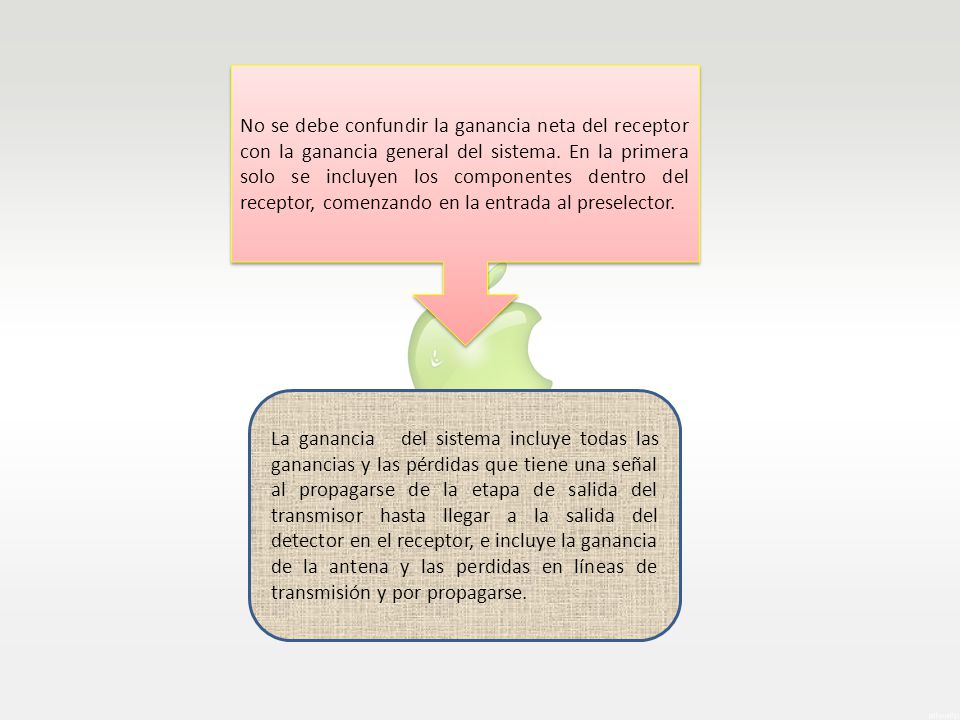

8 No se debe confundir la ganancia neta del receptor con la ganancia general del sistema. En la primera solo se incluyen los componentes dentro del receptor, comenzando en la entrada al preselector. La ganancia del sistema incluye todas las ganancias y las pérdidas que tiene una señal al propagarse de la etapa de salida del transmisor hasta llegar a la salida del detector en el receptor, e incluye la ganancia de la antena y las perdidas en líneas de transmisión y por propagarse.
