CONTENIDO RESUMIDO: 1- Introducción 2- Osciladores 3- Mezcladores. 4- Lazos enganchados en fase (PLL). 5- Amplificadores de pequeña señal para RF. 6- Filtros pasa-banda basados en resonadores piezoeléctricos. 7- Amplificadores de potencia para RF. 8- Demoduladores de amplitud (AM, DSB, SSB y ASK). 9- Demoduladores de ángulo (FM, FSK y PM). 10- Moduladores de amplitud (AM, DSB, SSB y ASK). 11- Moduladores de ángulo (PM, FM, FSK y PSK). 12- Tipos y estructuras de receptores de RF. 13- Tipos y estructuras de transmisores de RF. 14- Transceptores para radiocomunicaciones ATE-UO EC mod AM 00

2 10- Moduladores de amplitud (AM, DSB, SSB y ASK)
Idea fundamental: Modular una portadora con modificación de la amplitud. Hay dos opciones: 1- Modulación a nivel de señal 2- Modulación a nivel de potencia Modulación a nivel de señal Amplificador de RF (o de FI) lineal Información (moduladora) Portadora modulada Modulador Portadora sin modular Muchas veces es la única posibilidad El amplificador de RF trabaja con bajo rendimiento ATE-UO EC mod AM 01

3 Modulación a nivel de potencia
Amplificador de banda base Amplificador de RF no lineal Información (moduladora) Portadora modulada Modulador Portadora sin modular No siempre es posible El amplificador de RF trabaja con alto rendimiento ATE-UO EC mod AM 02

4 Amplificador en Clase C, D, o E Amplificador de potencia de banda base
Modulación de AM a nivel de potencia (véase ATE-UO EC amp pot 55) Amplificador en Clase C, D, o E Q1 L VCC RL + - C VCC’ vpAM Amplificador de potencia de banda base vmod VCC’ = VCC+ vmod vmod vCC’ vCC vp vpAM ATE-UO EC mod AM 03

5 + - Modulación de AM a nivel de señal con etapa diferencial + VCC R vs
(véase ATE-UO EC mez 53) Ecuaciones: vp = Vpcoswpt, iO = IOdc + gO·vm(wmt) Por tanto: + VCC R vs Q1 + - - VCC Q2 iO vp vm 0,6 V Q3 vs = -(0,5Ra/VT)·(Vpcoswpt)·[IOdc + gO·vm(wmt)] Es decir: vs = Vp ’ ·[1 + vm’ (wmt)]·cos(wpt) = vpAM io Iodc vp vpAM ATE-UO EC mod AM 04

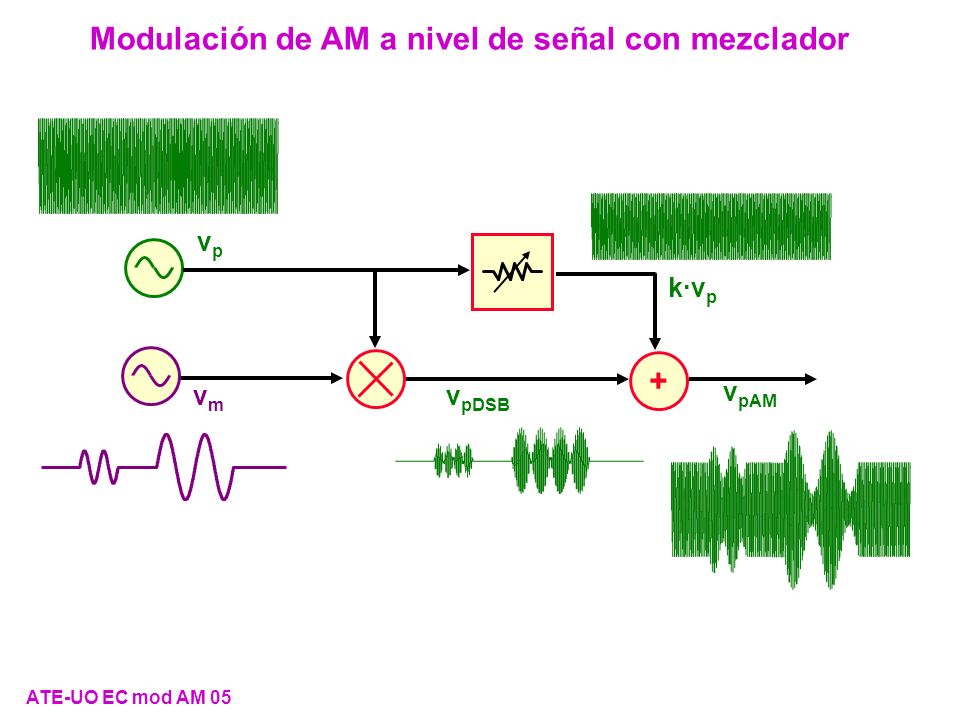

6 Modulación de AM a nivel de señal con mezclador
vp + vm vpDSB k·vp vpAM ATE-UO EC mod AM 05

7 Modulación de DSB vp vm vpDSB Señales de entrada:
vp(wpt) = Vp·cos(wpt) y vm(wmt) vpDSB(wmt, wpt) = k·Vp·vm(wmt)·cos(wpt) vp vm vpDSB ATE-UO EC mod AM 06

8 Modulación de SSB Por filtrado de la banda lateral no deseada Por desfase (estructura I/Q) Modulación de SSB por filtrado de la banda lateral no deseada Filtro a cristal Generación de USB wp vpUSB vpLSB vp vm vpDSB Filtro a cristal vpSSB ATE-UO EC mod AM 07

9 Modulación de SSB por desfase (estructura I/Q)
vs vmez1 vm p/2 +/- vp vmez2 Ecuaciones: vmez1 = k1·Vp·Vm·cos(wmt)·cos(wpt) = k1·0,5·Vp·Vm·[cos((wp + wm)t) + cos((wp - wm)t)] vmez2 = k1·Vp·Vm·cos(wmt - p/2)·cos(wpt - p/2) = k1·0,5·Vp·Vm·[-cos((wp + wm)t) + cos((wp - wm)t)] Con signo + en el sumador: vs = vmez1 + vmez2 = k1·Vp·Vm·cos((wp - wm)t) = vpLSB Con signo - en el sumador: vs = vmez1 - vmez2 = k1·Vp·Vm·cos((wp + wm)t) = vpUSB Dificultad tecnológica: realizar el desfasador de banda base f1 f2 vm Se construyen dos cadenas de desfasadores tal que f2 - f1 = p/2 en toda la banda base. Son del tipo mostrado en ATE-UO EC dem AM 29 ATE-UO EC mod AM 08

10 Amplificador de RF no lineal Amplificador de RF no lineal
Modulación de ASK Amplificador de RF no lineal vp VCC Conmutador vm vpASK Modulación a nivel de señal Amplificador de RF no lineal vp VCC Conmutador vm vpASK Modulación a nivel de potencia ATE-UO EC mod AM 09

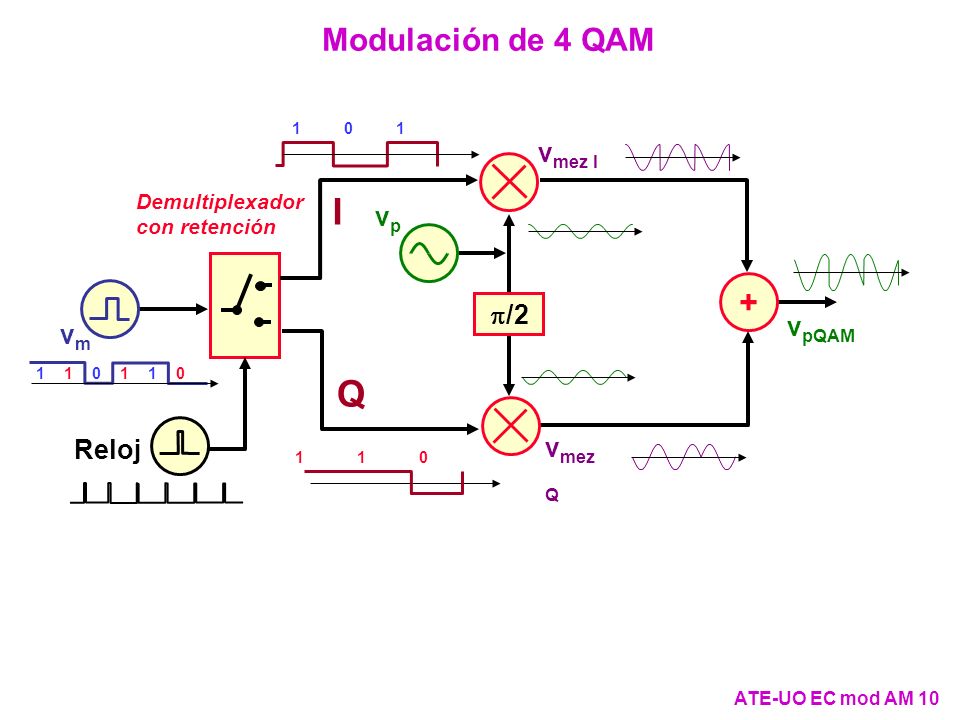

11 I Q Modulación de 4 QAM + vmez I vp p/2 vpQAM vm vmez Q Reloj
1 vmez I p/2 + vp vmez Q vm Demultiplexador con retención vpQAM Reloj I Q 1 1 ATE-UO EC mod AM 10
