1 Sistemas de Información de Manufactura Sesión Nro. 6 Redes, Cliente/Servidor e Internet/Intranet/Extranet

2 Redes  Es un grupo de dispositivos, como por ejemplo los computadores, las impresoras, los concentradores (hubs), los conmutadores (switches), y otros componentes de hardware, que están conectados entre sí y pueden comunicarse con la finalidad de compartir: –Datos –Aplicaciones –Recursos.  Según su alcance geográfico se clasifican en: –WAN (Wide Area Network) –MAN (Metropolitan Area Network) –LAN (Local Area Network)

3 Redes WAN  Red que cubre extensas áreas geográficas (Países, continentes).  Esta compuesta por un conjunto de computadoras denominadas Hosts. – Estos Hosts están conectados por una subnet. – A cada extremo de la subnet se encuentran elementos de conexión denominados Switches o Routers que la interconecta con otras subnets.  La conexión entre routers se efectúa a través de lineas de comunicación que generalmente son propiedad de compañias telefónicas o de telecomunicaciones.

4 Red que cubre el área geográfica de una ciudad (varios Kms. cuadrados). Características:  Basado en tecnología LAN  Soporta data, voz y video  Ejemplos: TV por cable, Internet por Cable  Estándar IEEE 802.6 DQDB (Distributed Queue Dual Bus) Redes MAN

5 Definen la disposición física de los componentes de una LAN Topología BUS Topología Estrella Topología Anillo Topología Mixta Topologías de Redes

6 Ethernet Operation

7 Layer 3 Layer 2 Layer 1 Level of Intelligence and Complexity Hubs, Switches, Routers  Incrementan el performance  Disminuyen los costos  Aseguran el Ambiente

8 Hubs—Layer 1

9 Switches—Layer 2 MAC Port Address Table XXX1Port 1 XXX2Port 6 XXX3Port 8 Virtual Connections Memory Switch

10 Routers—Layer 3 Network 131.108.2.0 FDDI Network 131.108.3.0 Frame Relay Remote Location Network 131.108.1.0 Ethernet Routing Table 131.108.3.0Frame Relay 131.108.1.0Ethernet 131.108.2.0FDDI

11 Por qué la Congestión de Redes ?  Muchos usuarios en el mismo dominio (en la misma red)  Aplicaciones intensivas (“pesadas”) en el uso del ancho de banda: publishing, CAD/CAM, y imaging  Aplicaciones de redes automatizadas tales como antivirus, monitoreo, etc.  Más servidores y PCs conectados a la misma red. More Users Internet Access Networked Applications High Bandwidth Applications

12 … Mejorando el Performance Shared Ethernet 10 Switched Ethernet 10 Shared Fast Ethernet 100 Switched Fast Ethernet 100

13 Segmentación con Switched Ethernet Switched Ethernet Cada Nodo tiene 10 Mbps Backbone Switched Ethernet 10

14 Shared Fast Ethernet Todos los Nodos Comparten 100 Mbps Backbone Shared Fast Ethernet 100

15 Swicthed Fast Ethernet Switched Fast-Ethernet Cada Nodo tiene 100 Mbps Backbone Switched Fast Ethernet 100

16 5 Modelos de Proc. C/S Gest. DATA Aplicación Presentación Aplicación Presentación Gest. DATA Aplicación Gest. DATA Presentación Aplicación Gest. DATA Prsentación Aplicación Gest. DATA Presentación Distribuida Presentación Remota Lógica Distribuida Gest. Datos Remota BD Distribuida RED RED REDRED Cliente Servidor

17 Modelo C/S LAN Nivel 1 Nivel 2 Nivel 3 Servidor Estaciones de Trabajo Mainframe Anfitrión Necesidad de Mayores Niveles de Integridad Precio/Rendim. Funcionalidad Autonomía Local

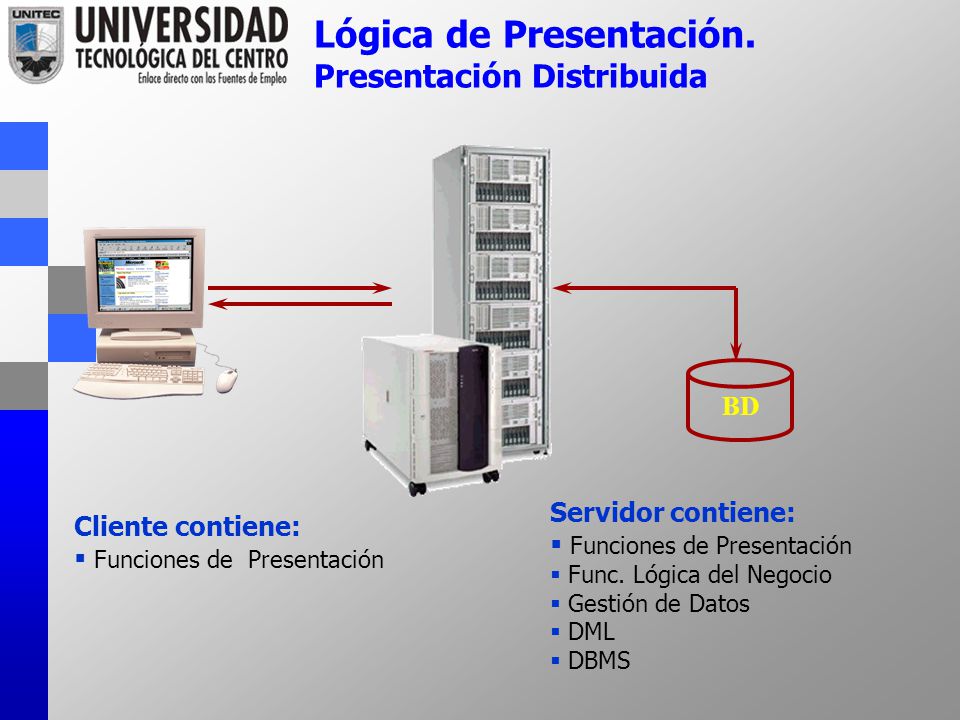

18 Lógica de Presentación. Presentación Distribuida Servidor contiene:  Funciones de Presentación  Func. Lógica del Negocio  Gestión de Datos  DML  DBMS Cliente contiene:  Funciones de Presentación BD

19 Lógica de la Aplicación. Aplicación Distribuida Servidor contiene:  Func. Lógica del Negocio Distribuidas  Gestión de Datos  DML  DBMS Cliente contiene:  Funciones de la Lógica del Negocio Distribuidas  Funciones de Presentación BD

20 Lógica de la Data. Gestión de Data Remota BD Servidor contiene:  Gestión de Datos  DML  DBMS Cliente contiene:  Funciones de la Lógica del Negocio  Funciones de Presentación

21 BD Lógica de la Data. Gestión de Data Distribuida Cliente contiene:  Funciones de la Lógica del Negocio  Funciones de Presentación  Funciones de Gestión DML  BD Local Servidores contienen:  Gestión de Datos  DBMS BD

22 Aplicación Privada Presentación Distribuida Presentación Remota Lógica Distribuida Gest. Datos Remota BD Distribuida Aplicación Pública Acceso Público al World Wide Web (Internet) Sistema de Negocio Privado de la Organización (Intranet) Gest. DATA Presentac. Gest. DATA Gest. DATA Presentac. Gest. DATA Presentac. Gest. DATA Gest. DATA Presentac. Gest. DATA F I R E W A L L Aplicación Presentac. Aplicación Gest. DATA Aplicación Nuevo Modelo C/S

23 Los Usuarios AHORA quieren acceso dinámico a más información  Acceso Global 7x24 a la información usando herramientas GUIs simples  Rápido intercambio de información sin ninguna jerarquía  Acceso, independiente de la Plataforma, a multiples tipos de información: audio, video, data

24 Intranets consisten en la unión de las tecnologías bases de Internet junto a Redes con Control Corporativo Intranet Internet Redes Corporativas  Web-Based applications  Unsecure public network  TCP/IP network  Limited management  Legacy applications  Secure private network  Multiprotocol network  Managed infrastructure Web-Based Secure TCP/IP Managed Intranet

25  Es una red dentro de una organización que utiliza tecnologías de Internet –browser y servidores Web, –protocolos de red TCP/IP, –publicación de documentos hipermedia HTML –y bases de datos … con el fin de proporcionar dentro de la empresa un entorno similar a Internet, para: –compartir información, –comunicaciones, –colaboración y –respaldo de procesos empresariales. Intranet

26  Una Intranet está protegida por medidas de seguridad –contraseñas (passwords), –cifrado o encriptación –firewalls, …para, que de esta forma, solo los usuarios autorizados puedan tener acceso a ellas a través de Internet. Intranet

27 Internet Extranet Firewall Clientes y Socios Administrar centralmente clientes, seguridad directorio y tráfico Crear, publicar y compartir documentos Acceso universal para visualizar y utilizar datos corporativos Colaborar con correo, calendarios, conferencias Intranet Empleados Sistemas de e-mail, correo de voz Bases de Datos SQL y aplicaciones empresariales existentes HTML, MS Office y otros tipos de documentos Hardware y redes existentes Comunic. y Colabor. Admon. y Oper. Empresariales Publicación Web Manejo de Intranet
